Coffret piscine + abris de jardin

  • #21
Bonjour hiboux,

Sur le schéma il s'agit de la même phase. (L) ils n'auraient pu mettre qu'un seul fil sur leur schéma.

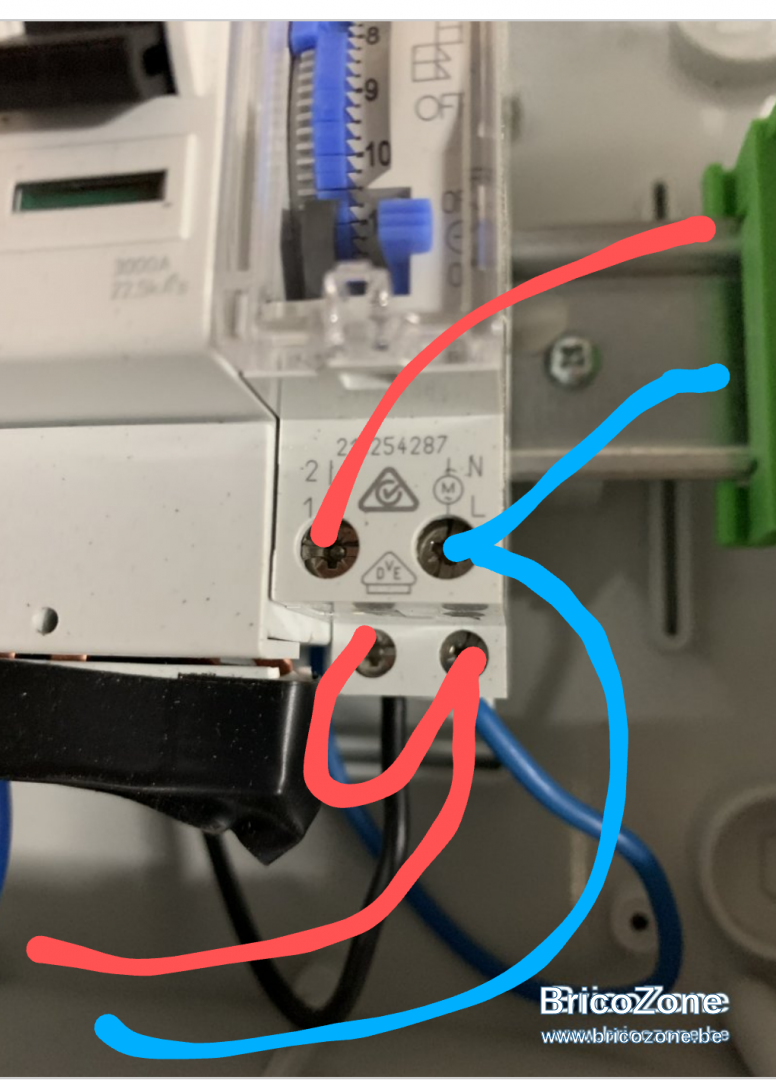

Sur le minuteur, Il faut brancher phase et neutre sur les deux bornes a droite (là où il y a le petit (M), et les deux bornes de gauche sont a câbler comme un interrupteur monopolaire classiques (coupe juste la phase)

Dernière édition:
  • #22
Hiboux a dit:
pas d interrupteur rotatif chez mon fournisseur , il dit ça ne se fait plus , donc interrupteur modulaire
Cliquez pour agrandir...

Haha, elle est bien bonne celle là ! C'est juste qu'il n'en avait pas en stock! :p

Mais le modulaire va bien aussi ;)

  • #23
Les rotatifs sont les plus souvent placé donc peut-être, comme dit Edmaison, plus en stock.

  • #24
Ok , je me suis dit c est bizarre qu il en ai pas .
Oui après réflexion pour le schéma c est comme que je l ai brancher , je suis partis du fusible vers le neutre , du fusible pour deux phases une à gauche et l autre en dessous du neutre .
Et ensuite le câble de la brise j ai mit le neutre sur le fusible et la phase à droite sur le minuteur , je sais pas si je suis clair mais je pense c est ce que tu as expliquer . Je me suis dit comme ça quand on met le minuteur en on/ off le pontage dois servir à ça .
Bon plus qu a le raccorder sur le coffret principal :p
Encore merci les gars

  • #25
Je suis pas certain d'avoir compris ce message, une petite photo avant la mise sous tension serait pas mal :p



Dernière édition:
  • #26
Oui je vais prendre une photo , merci pour l intention avec les lignes mais j ai du mal à suivre aussi :laughing::laughing::laughing:même si je retrouve certains éléments , mais l horloge sera pilotée par le dijoncteur 16A , 10mA . Ils m ont pas besoin de remettre un autre fusible derrière.
J ai pas ponté sur l horloge mais j ai retiré des câble depuis le fusible

  • #27
En fait j ai alimenté le premier par le haut , puis du bas du général je suis partis sur le premier fusible et j ai mis un peigne pour alimenter aussi le différentiel.

  • #28
Par le haut, ou part le bas, le concept reste le même :)

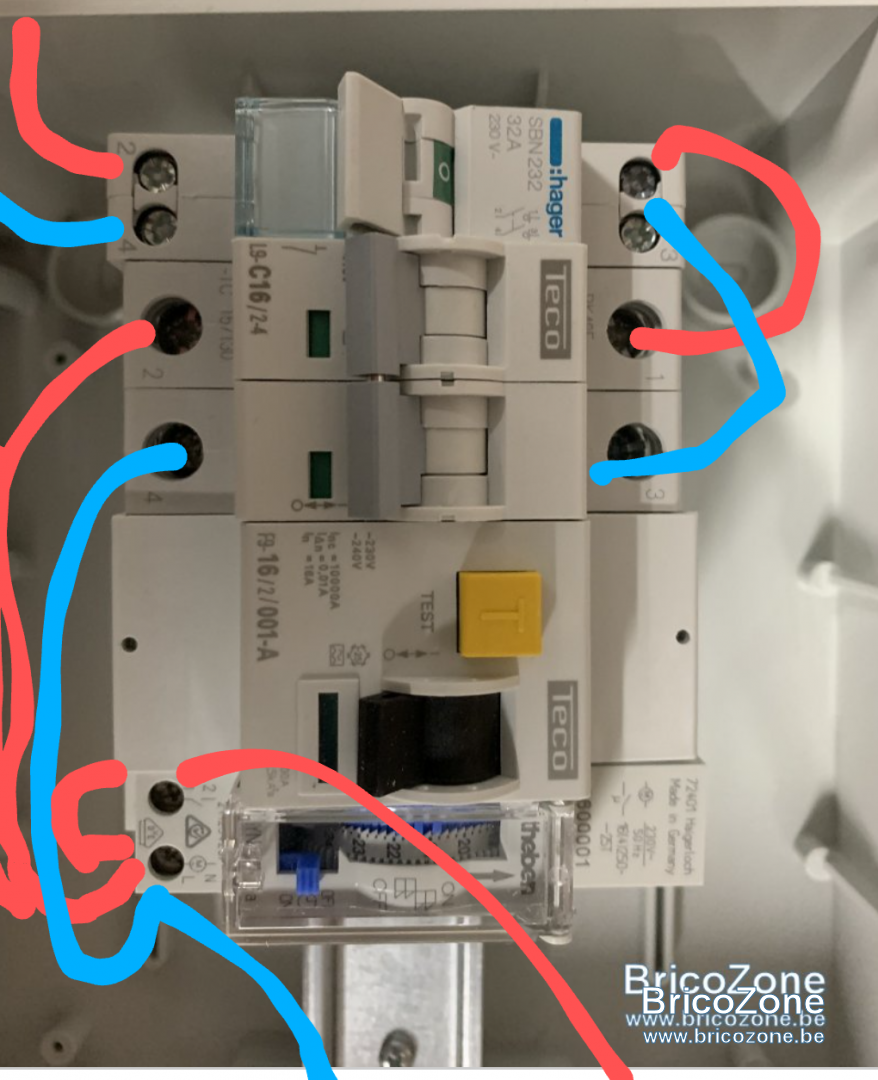

Sur les dessins que j'ai fait, les fils font
Extérieur>interrupteur>disjoncteur>minuteur>prise sur minuteur.
Je pense que c'est le câblage le plus simple a réaliser

L'important ,et qui ne m'a pas l'air maîtrisé dans le précédent message, c'est comment sera fait le câblage disjoncteur<>minuteur et minuteur<>prise

Une petite photo, ou un dessin de ce que tu as fais/compte faire serait judicieux :blush:

  • #29
Oui je ferai une photo dès que j y retourne .
En fait j ai câble l horloge comme un interrupteur on va dire ( d après ce que j ai compris ) .
J ai mit deux phase à gauche ( qui est apparement la partie interrupteur ) dont une dès phase est le circuit de la prise . et à droite une phase en direct du disjoncteur et le neutre qui viens du disjoncteur . ( la partie de droite sert pour moi a by passer l horloge (et le neutre doit être là à mon avis pour le fonctionnement du module .
mais je mettrais une photo , j ai peut être mal compris

  • #30
C'est juste un interrupteur-différentiel, pas un disjoncteur... Il faut un disjoncteur max 16a après.

  • #31
Ben justement je voulais en mettre un et le type m a dit pas besoin apparement ça ferait les deux …:confused::confused::confused: maintenant tu me dis l inverse et en plus ma logique irai dans ton sens mais je me suis dis le type vend du matos toutes la journé et perso je suis juste un bricolo amateur :grinning::grinning::grinning:

  • #32
Ça reste un vendeur, comme pour l'Inter rotatif, ptet qu'il n'avait plus de disjoncteur différentiel !:laughing:

PS, bien vu flashman, j'ai pas fait attention a ça...
C'est ok un 10mA? (Ou bien Il n'avait plus de 30 non plus ?)

  • #33
Pour cet usage ce n'est pas plus mal.
Je crois que c'est un vendeur à éviter :worried:

  • #34
Ah ah ah , pourrant c est chez Sambrelec à Gilly… enfin soit j achèterai un 16 en plus alors .
Le 10mA c est parce que les 30ma sont apparement seulement en 40a et je voulais du 32A par rapport à mon câble ,ne me dite pas que ça se trouve partout :joy::joy::joy::joy:

  • #35
En différentiels classiques c'est In 40 ou 63Am, normal qu'il n'a pas su vous donner un 32Am :joy:

  • #36
Hiboux a dit:
Ah ah ah , pourrant c est chez Sambrelec à Gilly… enfin soit j achèterai un 16 en plus alors .
Le 10mA c est parce que les 30ma sont apparement seulement en 40a et je voulais du 32A par rapport à mon câble ,ne me dite pas que ça se trouve partout :joy::joy::joy::joy:
Cliquez pour agrandir...
Ça ce trouve partout :p <-- sauf a Gilly faut croire

Dernière édition:
  • #38
Bien sûr si vous voulez ce qui n'existe pas ... :laughing::laughing::laughing:

  • #39
Au fait, pourquoi un dif de 32, pour une prise de 16A ?

  • #40
Ouais , j avais par regardé sur Google , j étais partis sur le fait que c étais un truc courant .
32A par rapport à mon 5g6 et si j avais dû rajouter des trucs , après c est vrai que c’est un abris de jardin
