Concevoir installation électrique

Cory

• 2 Octobre 2019

• #21

- Quand on dit max 8 prises par ligne (hors cuisine et sdb). J'ai cru comprendre qu'on pouvait installer max 8 prise doubles .... est-ce exact ?
1 point c'est 1 ou plusieurs prises recouvertes par la même plaque et issues du même disjoncteur.
En utilisant las plaques maximum de Niko (5 places) on peut arriver à 40 prises sur le même disjoncteur tout en ayant que 8 points.

- Je suis étonné que le prix au mètre du câble XVB 3x2.5mm2 est moins cher que le combo tube annelé / 3 câble 2.5mm2 --> me suis-je trompé dans mes recherches ?
Non, le XVB est moins cher et plus facile à placer que le tube annelé.

- Je dois amener plusieurs lignes parallèlement depuis le futur tableau pour alimenter les pièces avant

• lumière living, chambre + sdb (?)
• prises living, chambre + sbd (?)
• prise boiler sbd

est-ce que je peux placer ces câbles dans la même saignée ?
Vous pouvez placer plusieurs câbles dans la même saignée, mais vous ne pouvez pas placer plusieurs circuits en VOB dans le même tube.

- pour câbler des interrupteurs va-et-vient, y a t-il des câbles pour cela ?
Pas spécial, mais suivant le câblage vous pouvez soit utiliser du 3gxx ou du 5gxx.



BG1000

• 2 Octobre 2019

• #22

Phil_electrique a dit:

J'ai oublié de dire que je dois tirer un nouveau câble d'alimentation depuis la cave et je ne sais même pas encore par où passer, car dans ce genre de vieille construction on ne faisait pas de gaine technique

Cliquez pour agrandir...

Comment on fait les voisins?
Par ou arrive actuellement les fils/cables? Idem eau/gaz ...
Pour la terre chercher dans la cave/jardin un fil jaune-vert(Photos)
Chercher la même couleur dans les coffrets. (Photos)


BG



jack333

• 2 Octobre 2019

• #23

dans une rénovation il faut savoir comment amener une canalisation au milieu d'un plafond. Si on récupère le trajet existant qui est noyé dans une chape ou bien on renonce au point lumineux central

Je viens de voir un chantier où les anciens tubes de métal (Nimy ?) ont été réutilisés en partie.



Nico9999

• 2 Octobre 2019

• #24

Cory a dit:

- Maximum 8 points par circuit, mais par sécurité je me suis limité à 6. Et parfois j'en suis maintenant à 8, une prise à rajouter, un interrupteur va et vient au lieu d'un simple, etc. On a vite fait d'ajouter 2 points dans les pièces de vie..
1 ou plusieurs interrupteurs qui commande le même nombre illimité de point lumineux compte pour 1 point.

Cliquez pour agrandir...

C'est vrai... une ancienne croyance tenace chez moi. Merci pour la correction



P

Phil_electrique

• 2 Octobre 2019

• #25

Un grand merci à vous tous, je dois digérer toutes ces infos
Je reviens vers vous

merci encore



P

Phil_electrique

• 4 Octobre 2019

• #26

Avant de commencer le travail, on doit encore nettoyer les murs de la sdb décarrelés et de la cuisine.
C'est une construction des années 50, les murs sont enduit de ce mélange sable et lin ou crins de cheval.
Il faudra à plusieurs endroits remettre la brique à nu.

Ma question de débutant encore une fois, comment dois procéder pour mes saignées et la câblage ?
Est-ce que je gais les saignée et trous pour les boîtiers dans la brique avant cimentage (pour sdb) et plafonnage (pour cuisine) ?
Dans ce cas comment il faut faire attention de ne pas reboucher les boitiers ... délicat

Ou alors je mets l'enduit et je fais les saignées en abîmant le travail ?



Dernière édition: 4 Octobre 2019

P

Phil_electrique

• 4 Octobre 2019

• #27

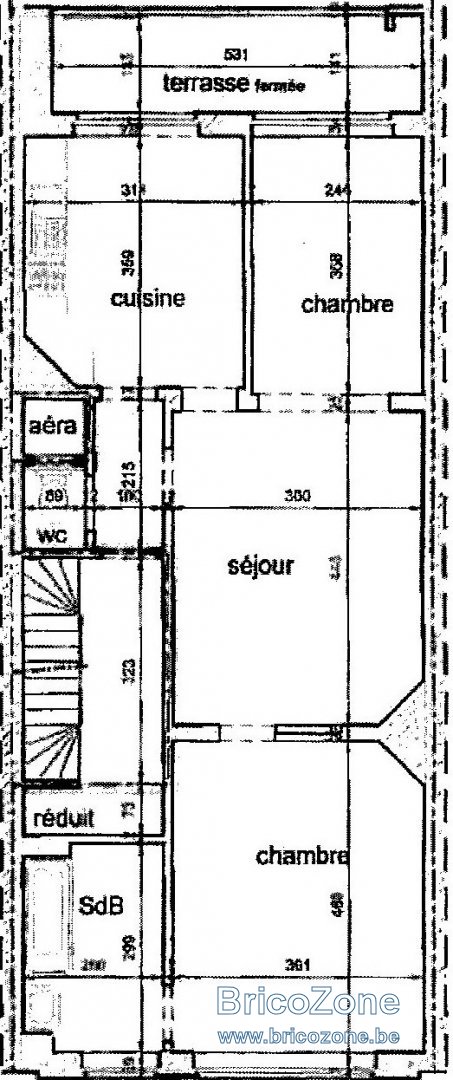

Voilà l'appartement à rénover comprend 1 pièce rue (P1), 1 pièce milieu (P2), 1 pièce arrière (P3), 1 sdb, 1 cuisine, wc, hall et une terrasse couverte.
P1 et P2 seront le living, P3 la chambre. Mais un changement d'affectation n'est pas à exclure : P1 deviendrait chambre et P2-P3 living. L'expérience le dira.

Je commence à réfléchir aux circuits dont j'ai besoin. Je me lance
Circuits généraux
- prises P2 et P3 (7x 2 prises me paraît bien) - 2.5mm2 - 16A
- prises P1, sdb (hors meuble évier), plafond sdb, P1, P2 - 2.5mm2 - 16A
- prises cuisine (plan de travail (micro onde, toaster, ...) et dans la pièce), hall, terrasse - 2.5mm2 - 16A
- Lumières Hall, wc, cuisine, terrasse et P3, hotte - 2.5mm2 - 16A

Circuits spécifiques
- chaudière gaz dans terrasse + frigo - 2,5mm2 - 16A + différentiel 10mA ?
- cuisinière 10KW - 6mm2 - 20A ??? + différentiel 30mA - 10mA ?
- machine à laver dans terrasse - 2,5mm2 - 16A + différentiel 10mA ?
- Boiler sdb + prise meuble évier et éclairage évier - 2,5mm2 - 16A + différentiel 10mA ?

Comme on dit c'est un document martyr.
Qu'en pensez-vous ?

Avez-vous des corrections, des conseils, des idées



benoki

• 4 Octobre 2019

• #28

Ah ben y a un réduit sur le palier qui doit servir de gaine technique.. ou se trouvent les tableaux et compteurs ?



P

Phil_electrique

• 4 Octobre 2019

• #29

Alors là vous mettez le doigt sur mon plus grand probleme.
Il n'y a aucune gaine technique dans ce vieux bâtiment. Le réduit n'existe qu'au +3 et +2.

Je dois encore faire passer un câble depuis la cave. Ca fait 2 semaines que je cherche une solution. La seule que j"ai est de passé en plein dans l'appart du rdc.



Cory

• 4 Octobre 2019

• #30

Pas possible de passer le câble par les paliers ?
J'ai déjà été obligé de le faire en plaçant le câble dans une goulotte, travail propre et quasiment invisible.



P

Phil_electrique

• 4 Octobre 2019

• #31

Ce serait possible.
Mais comment forer le plus prêt du mur pour percer le sol '?
Je ne veux pas que le travail soit du gâchis pour le couloir
Déjà que le sol est dans une sorte de béton moucheté qui donne un certain cachet



Cory

• 4 Octobre 2019

• #32

Dans les sols en granito ou autres je fore avec ma machine contre le coin et choisi une goulotte qui recouvre le trou.
En général environ 5cm x 5cm est parfait.
Ou alors voir avec la gérance pour placer une goulotte qui permettrait de tirer plusieurs câble pour le futur.



P

Phil_electrique

• 5 Novembre 2019

• #33

Bonjour
Je me lance enfin dans mes travaux
Une question
Nous avons fait les saignées, nous allons placer les boitiers d'encastrement, les câbles ne sont pzs encore placés donc.
Est ce qu'il faut dégager les ouvertures des blochets lors de la pose ? Il peut alors avoir du platre de collage qui entre dans la boite.

Ou alors on ouvre les blochets une fois qu'ils sont collés, puis on passe les câbles.


Pour les câbles, faut faire entrer une partie du XVB dans le blochet où juste les fils ?

Je vous remercie de vos réponse et de votre aide à un débutant



Cory

• 5 Novembre 2019

• #34

Bonjour,
Chacun sa technique.
Moi je pose d'abord les câbles que je maintiens en place avec des plots de plâtre ou autres, j'enfile les blochets sur le câble après l'avoir démantelé, et enfin je plâtre le blochet, et après je recouvre les saignées.
Vous démantelez au maximum mais laissez assez pour que les fils ne soient pas visible hors blochet.



yves256

• 5 Novembre 2019

• #35

bonjour
du câble ou du flex
si c'est juste des éclairage 5g1,5
si c''est un circuit mixte 5g2,5



Cory

• 5 Novembre 2019

• #36

Yves, la question est tout autre, bien la lire



yves256

• 5 Novembre 2019

• #37

bien lire le poste
pour câbler des interrupteurs va-et-vient, y a t-il des câbles pour cela ?



Cory

• 5 Novembre 2019

• #38

Oui, bien sûr.
Mais la question de Phil est :
Nous avons fait les saignées, nous allons placer les boitiers d'encastrement, les câbles ne sont pzs encore placés donc.
Est ce qu'il faut dégager les ouvertures des blochets lors de la pose ? Il peut alors avoir du platre de collage qui entre dans la boite.
Ou alors on ouvre les blochets une fois qu'ils sont collés, puis on passe les câbles.
Pour les câbles, faut faire entrer une partie du XVB dans le blochet où juste les fils ?



yves256

• 5 Novembre 2019

• #39

pour câbler des interrupteurs va-et-vient, y a t-il des câbles pour cela ?



Cory

• 5 Novembre 2019

• #40

Pour ne pas encombrer ce post, ouvrez-en un nouveau pour une question.
