Conducteurs et gaines communes aux sanitaires et cuisine

Dans les cloisons gyprock, on utilise des blochets pour cloisons creuses, il n'est fait mention nulle part de blochet moins profond.... (Avec les carrés, on utilise de toute façon toujours des blochets de 65, les 45 c'est uniquement quand pas le choix).

On n'utilise évidemment pas des blochets carrés dans des cloisons, ce n'est pas fait pour... Les blochets carrés sont faits pour être collés dans les maçonneries, pas dans les cloisons, c'est du bricolage à la 6 4 2 ça...

https://www.google.be/search?q=blochet+cloison+creuse&client=ms-android-om-lge&prmd=ivn&tbm=isch&tbo=u&source=univ&fir=kXdOVYNxTDQRZM%3A%2C02w7KTBq2AkBJM%2C_%3BrZY1Q29XFUXjxM%3A%2C9cCZe-xxumw7pM%2C_%3BFc-2WScPflT7zM%3A%2CURS-HEZUKGOAPM%2C_%3BCwK77O-h0wiNRM%3A%2C9cCZe-xxumw7pM%2C_%3B-ywV98cFNmoetM%3A%2C1X0EBBTehbpBHM%2C_%3BI9RHLWFOlSuRnM%3A%2CBvoJBAevIuQrtM%2C_%3BB-YUUUwQGAhGrM%3A%2C9cCZe-xxumw7pM%2C_%3BbE192AtTggiZzM%3A%2C8rnmIN8z66AhCM%2C_%3B5U-bc1BKZmVJEM%3A%2C02w7KTBq2AkBJM%2C_%3BFXKn1CJOoBYx_M%3A%2CTc1dV9AeYJ2hGM%2C_&usg=__6EL54Shq81oUDdtv04_O24F3bNU=&sa=X&ved=0ahUKEwj72Zq3orLVAhXBK1AKHSNWApwQ7AkIJA&biw=320&bih=408#imgrc=h-0VtOwBrM_TlM:


Attention, pour les blochets multiples, on n'utilise pas les mêmes selon que ce soit vertical ou horizontal, il existe des blochets horizontaux et verticaux.



Horizontaux

https://www.google.be/search?q=blochet+cloison+creuse&client=ms-android-om-lge&prmd=ivn&tbm=isch&tbo=u&source=univ&fir=kXdOVYNxTDQRZM%3A%2C02w7KTBq2AkBJM%2C_%3BrZY1Q29XFUXjxM%3A%2C9cCZe-xxumw7pM%2C_%3BFc-2WScPflT7zM%3A%2CURS-HEZUKGOAPM%2C_%3BCwK77O-h0wiNRM%3A%2C9cCZe-xxumw7pM%2C_%3B-ywV98cFNmoetM%3A%2C1X0EBBTehbpBHM%2C_%3BI9RHLWFOlSuRnM%3A%2CBvoJBAevIuQrtM%2C_%3BB-YUUUwQGAhGrM%3A%2C9cCZe-xxumw7pM%2C_%3BbE192AtTggiZzM%3A%2C8rnmIN8z66AhCM%2C_%3B5U-bc1BKZmVJEM%3A%2C02w7KTBq2AkBJM%2C_%3BFXKn1CJOoBYx_M%3A%2CTc1dV9AeYJ2hGM%2C_&usg=__6EL54Shq81oUDdtv04_O24F3bNU=&sa=X&ved=0ahUKEwj72Zq3orLVAhXBK1AKHSNWApwQ7AkIJA&biw=320&bih=408#imgrc=oxrQK-7_DWqRpM:


Verticaux


https://www.google.be/search?q=blochet+cloison+creuse&client=ms-android-om-lge&prmd=ivn&tbm=isch&tbo=u&source=univ&fir=kXdOVYNxTDQRZM%3A%2C02w7KTBq2AkBJM%2C_%3BrZY1Q29XFUXjxM%3A%2C9cCZe-xxumw7pM%2C_%3BFc-2WScPflT7zM%3A%2CURS-HEZUKGOAPM%2C_%3BCwK77O-h0wiNRM%3A%2C9cCZe-xxumw7pM%2C_%3B-ywV98cFNmoetM%3A%2C1X0EBBTehbpBHM%2C_%3BI9RHLWFOlSuRnM%3A%2CBvoJBAevIuQrtM%2C_%3BB-YUUUwQGAhGrM%3A%2C9cCZe-xxumw7pM%2C_%3BbE192AtTggiZzM%3A%2C8rnmIN8z66AhCM%2C_%3B5U-bc1BKZmVJEM%3A%2C02w7KTBq2AkBJM%2C_%3BFXKn1CJOoBYx_M%3A%2CTc1dV9AeYJ2hGM%2C_&usg=__6EL54Shq81oUDdtv04_O24F3bNU=&sa=X&ved=0ahUKEwj72Zq3orLVAhXBK1AKHSNWApwQ7AkIJA&biw=320&bih=408#imgrc=xdKRTWmaJH8YeM:


Les câbles peuvent croiser les tuyaux d'eau perpendiculairement comme vous voulez le faire, on veille juste à les espacer un maximum.

Bonjour,

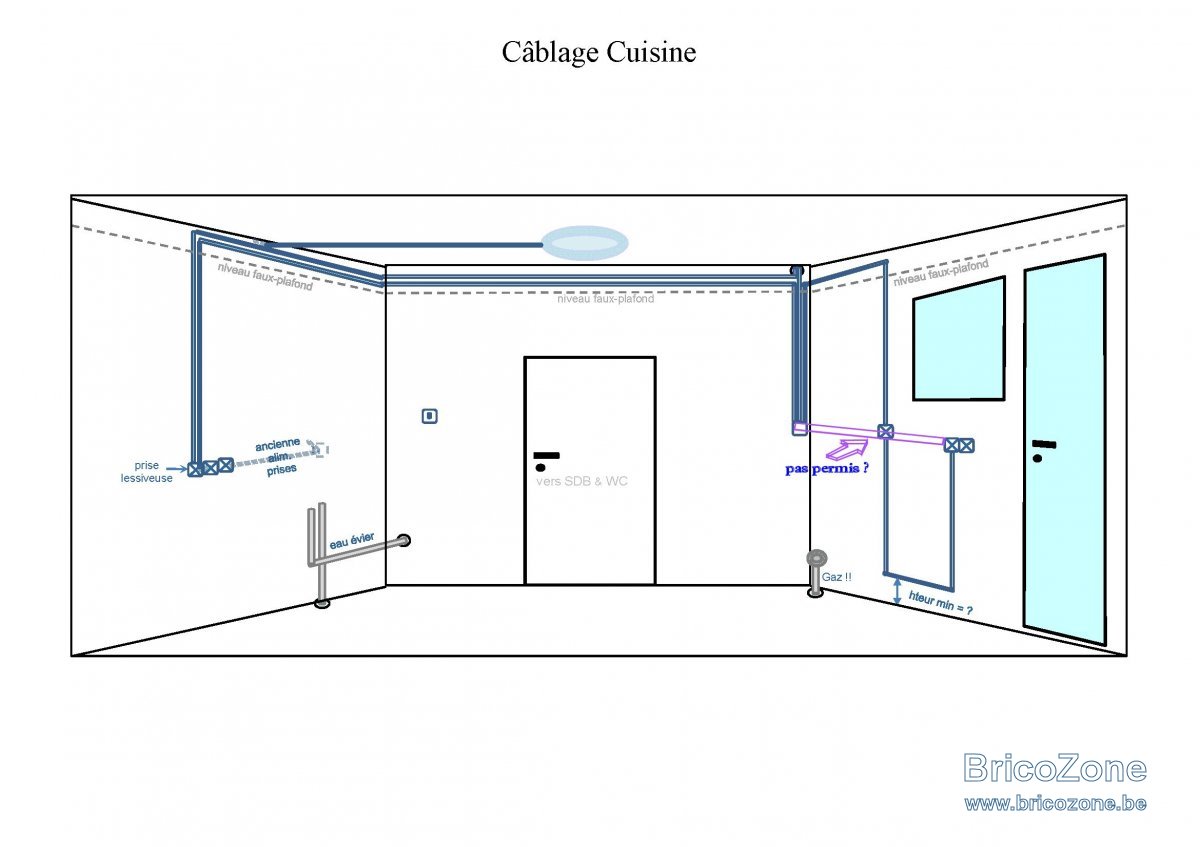

Comme le plan du cheminement des conducteurs à la Cuisine, les schémas ont été remaniés dans mon post précédent

Question à nouveau : tirer horizontalement un câble XVB au dessus du plan de travail pour alimenter les prises côté fenêtre, c'est vraiment interdit et risque très probablement d'être pointé du doigt lors de l'examen de conformité de l'installation électrique ? Les conducteurs doivent absolument cheminer horizontalement entre 25 et 35 cm soit du sol soit du plafond ?

Si c'est un risque sérieux, plutôt que de faire passer le XVB en A-R depuis l'angle de la cloison avec la SDB (en parpaings 9 cm) vers le sol et remonter verticalement ensuite vers les prises, je préfère démonter le chevron de soutien du faux-plafond pour y forer plus à l'aise un trou de passage du câble contre le mur à distance de la cloison.
Dans l'angle inférieur de la cloison avec la SDB, arrive en effet l'alimentation coudée en propane de la cuisinière et son détendeur chevillé au mur qui complique le passage du XVB. De plus gaz et électricité "ça ne fait pas bon ménage" à proximité l'un de l'autre...
Même décision du côté évier où c'est l'alimentation d'eau courante qui "gêne".

Par ailleurs, pour ne pas devoir faire repasser en sens inverse le XVB (suite du circuit vers le mur d'en face côté évier), j'ai l'idée de placer une dérivation dans un blochet obturé dans l'épaisseur de la cloison à mi hauteur, le plus proche possible de l'angle. Cela n'attirera pas le regard et ça m'économise du câble.
Permis ?

Question subsidiaire : 2 xvb appartenant au même circuit et courant ensemble à différents endroits dans un tube de 18 mm, soit 6 câbles, ça ne dépasse pas le maximum autorisé ?

Merci pour vos réponses et suggestions

Bonjour,
"tirer horizontalement un câble XVB au dessus du plan de travail pour alimenter les prises côté fenêtre, c'est vraiment interdit et risque très probablement d'être pointé du doigt lors de l'examen de conformité de l'installation électrique ? Les conducteurs doivent absolument cheminer horizontalement entre 25 et 35 cm soit du sol soit du plafond ?"

Je ne sait pas qui vous à dit ça mais tout est faux.
Le cheminement et hauteurs spécifiés est une recommandation, que dire alors des canalisations dans des goulottes ou plinthes au raz du plancher ?

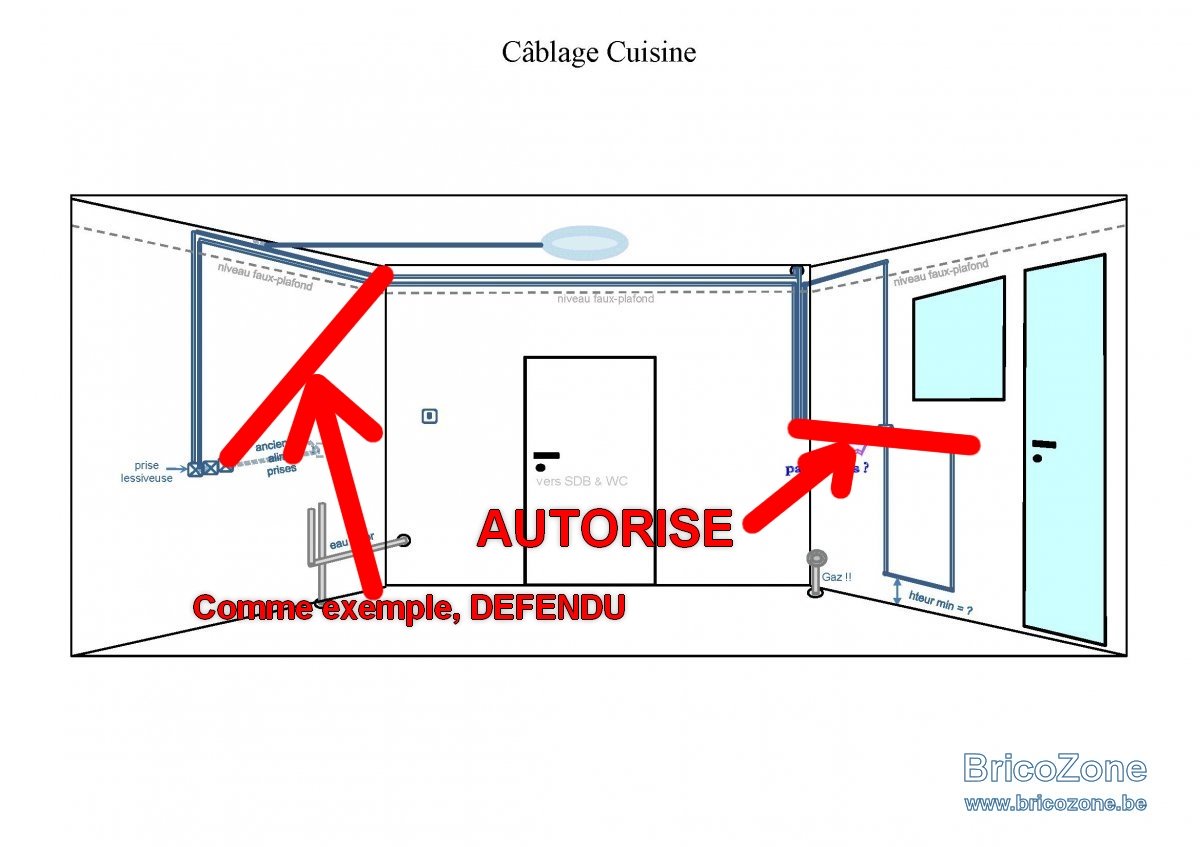

Ce qui est formellement interdit est le placement en oblique.

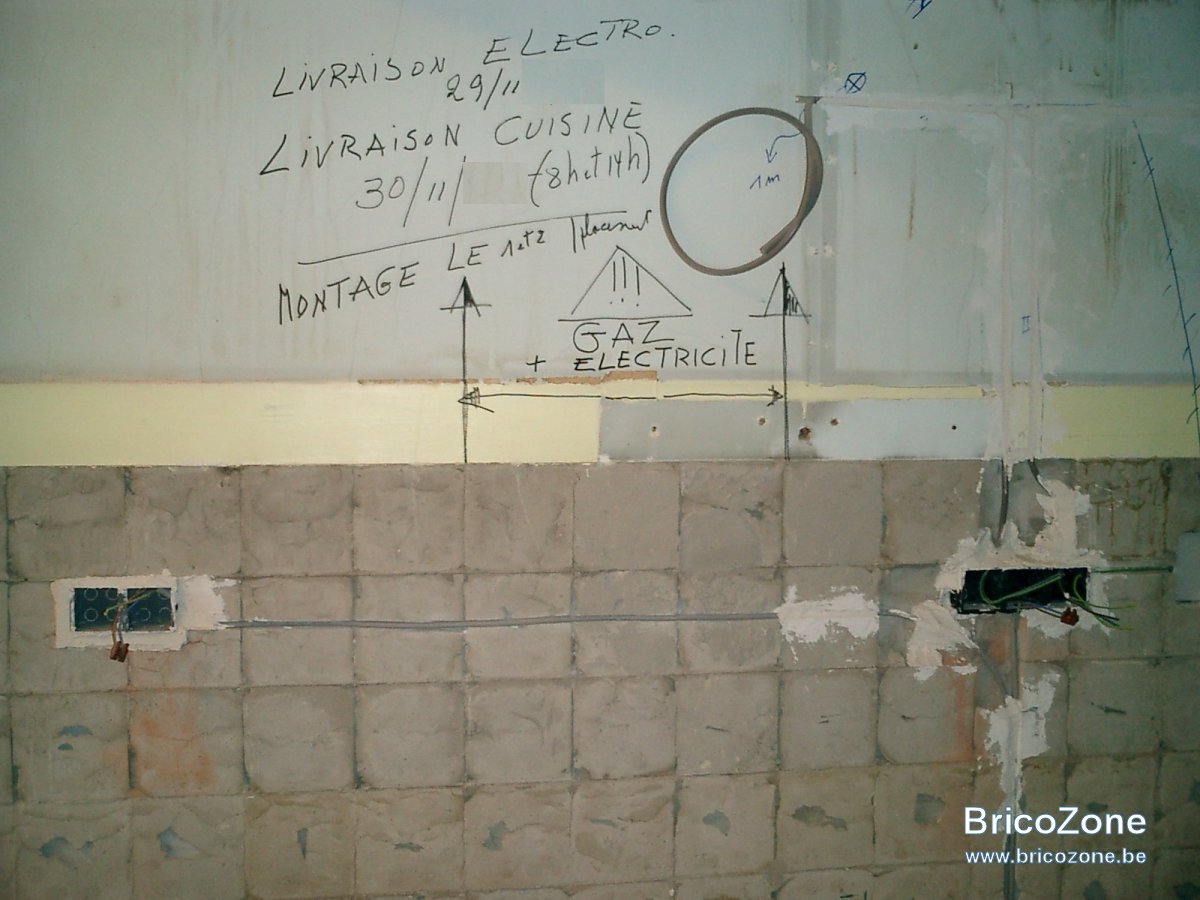

Placement pour plan de travail.

Merci Cory, "moins une", j'étais prêt à commencer enfin !

Tout ce mal que je me suis donné pour rien, à chinoiser l'arrivée par le faux plafond et éviter le bas entre les conduites d'eau ou de gaz.

Ceci dit, pour le côté évier j'éviterai d'encastrer dans le mur les XVB de la lessiveuse (circuit dédié indépendant) et du reste de la cuisine dans un seule gaine annelée.
Je sectionne les VOB entubés qui partent de la prise condamnée (précédemment intégrée à un autre circuit comme l'éclairage de la cuisine) et isole leur extrémités (cf. schéma cuisine conducteurs en pointillé "ancienne alim. prises") ou laisse tout en l'état dans le creux du mur jusqu'à la triple prise ?

On est bien d'accord, une double (triple) prise compte pour un raccordement dans le total des 8/circuit autorisé au maximum ?

"On est bien d'accord, une double (triple) prise compte pour un raccordement dans le total des 8/circuit autorisé au maximum ?"
Exact, une ou plusieurs prises recouvertes par la même plaque et sur le même disjoncteur compte pour un point.

Bonjour Cory,
Que vaut-il mieux faire pour ne pas éveiller la méfiance du contrôleur et pour la sécurité aussi ?
Sectionner dans ce blochet les VOB entubés qui partent de la prise condamnée (précédemment intégrée à un autre circuit comme l'éclairage de la cuisine) et isoler leur extrémités (cf. schéma cuisine conducteurs en pointillé "ancienne alim. prises") ou laisser tout en l'état dans le creux du mur jusqu'à la triple prise et isoler à ce niveau les extrémités des VOB déconnectés ? J'hésite.
Merci

Si vous avez une ligne qui est supprimée il faut soit isoler les bouts mais qui doivent rester accessibles, soit retirer les fils complétement et à ce moment vous pouvez plâtrer définitivement les trous.

Je peux isoler les bouts après avoir carrément sectionné les VOB à hauteur du blochet de la prise condamnée (à droite en pointillé dans schéma cuisine) avec l'avantage qu'il y a alors plus d'espace dans le creux du mur pour y faire passer les 2 nouveaux XVB qui alimenteront désormais les 3 prises à gauche ou bien il faut tout laisser en place jusqu'à ces 3 prises, déconnecter les fils et les isoler seulement à cet endroit dans le 1er blochet à droite du bloc de 3 prises à gauche?

Si vous sectionnez, ça doit rester accessible à cet endroit, après, vous faites comme bon vous semble, on s'en moque...
Cory a déjà répondu, que dire de +...?


Attention, si vous rebouchez le blochet sans sectionner, il faut une protection supplémentaire autour des fils (tube ou gaine grise des xvb), on ne peut pas enterrer un fil comme ça sans protection, il faut toujours une double isolation.

Merci pour la précision, comme la prise à droite est DÉJÀ condamnée, je dois laisser en place les conducteurs dans leur gaine/tube et isoler leurs extrémités détachées des prises à gauche. Les 2 XVB peuvent par contre traverser le mur horizontalement sans être "entubés" contrairement aux VOB je crois ?

Oui
