Création d'évacuation des eaux usées - Validation du schéma

Dans le forum Plomberie générale - par PierreM le 18 Janvier 2019

  1. PierreM

    PierreM 24 ans, Bruxelles

    Bonjour à tous!

    Dans le cadre de la rénovation de notre appartement avec ma conjointe,nous souhaitons créer une salle de bain. Elle sera placée au dessus de la buanderie où nous installons une autre salle d'eau. La canalisation de mise à l'égout en grès, passe dans le sol de cette buanderie.

    Ainsi j'ai prévu le schéma suivant: IMG_8685.jpg

    Souligné en rouge, les appareils du -1
    Souligné en vert, les appareils du RDC
    Au milieux, fléché, la mise à l’égout

    Qu'en pensez vous?

    Je compte faire une aération primaire pour la ligne Douche - WC - WC situé à l'extérieur et 1m au dessus de l'évacuation. Est-ce correct et nécessaire?
    J'hésite sur le fait d'ajouter un manchon sur cette ligne a cause de la douche, serait-ce utile?

    Je pense mettre un clapet anti-vide sur la ligne Lavabo - Douche - Lavabo au niveau du Lavabo RDC. A nouveau, est-ce correct et nécessaire?

    En dernier, je pensais faire le raccords PVC-grès en perçant la canalisations et en cimentant autour du pvc..

    J'espère être compréhensible il s'agit de notre premier chantier :)

    Je vous souhaite à tous un excellent week end!
    Pierre


    PierreM , 18 Janvier 2019
    #1
  2. davidhe

    davidhe Hainaut

    Bonjour,

    Pourquoi mets-tu du diamètre 63 pour un évier et une douche? Tu peux mettre plus petit, ça prendra moins de place.

    davidhe , 19 Janvier 2019
    #2
  3. bendays

    bendays 38 ans, Hainaut

    Perso je séparerais la wc et la douche...

    bendays , 19 Janvier 2019
    #3
    AntigeL aime ça.
  4. PierreM

    PierreM 24 ans, Bruxelles

    Merci pour vos réponses!

    Davidhe: quelle ø mettrais-tu?

    Bendays: j’hesite justement, faire de ligne séparées qui se rejoigne au niveau du toilettes -1, qu’en penses tu? Dans ce schéma, dois je mettre deux aérations ou une seule pour la ligne des WC?

    Bon week end!

    PierreM , 19 Janvier 2019
    #4
  5. bendays

    bendays 38 ans, Hainaut

    Pour moi une aération sur les wc ...pour le desiphonage (pas sûr que se soit nécessaire mais bon...)
    Les wc à part de la douche comme cela pas de problème de remontée dans la douche en cas de wc bouché
    Pour les diamètres, pour un lavabo du 32 mm et pour une douche du 40mm voir du 50 mm si douche avec un gros débit d’eau.
    Et finir avec un raccord à joint pour le branchement lavabo et douche comme ça si problème un jour, cela reste démontable

    Dernière édition: 20 Janvier 2019
    bendays , 20 Janvier 2019
    #5
  6. bendays

    bendays 38 ans, Hainaut

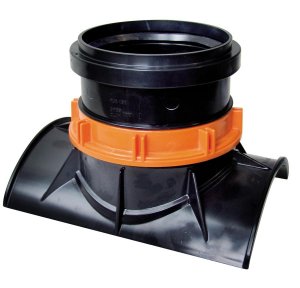

    50F00536-EA01-496E-AEA0-BF9520464886.jpeg Ha oui , pour raccorder du pvc sur du grès il existe en magasin spécialisé dès raccord exprès pour cela

    bendays , 20 Janvier 2019
    #6
  7. PierreM

    PierreM 24 ans, Bruxelles

    Au final pour l'égout nous avons faire une rénovation avec chambre de visite pour connecter tout les appartements au même endroit! Merci pour vos conseil, mes évacuations sont toutes fonctionnels, c'est coule aussi bien qu'a Aqualibi!

    Je lance un nouveau sujet sur l'étanchéité de mon mur de jardin enterré :
    https://www.bricozone.be/t/pose-dun-drain-etancheite-mur-exterieur.114352/#post-1417762

    Bonne journée à tous,
    Pierre

    PierreM , 17 Mai 2019
    #7
  8. AntigeL

    AntigeL 28 ans, Brabant Wallon

    Voici un petit apercu de ce que tu peux faire
    1. Eaux usées
    2. Ventilation primaire
    3. Eaux vannes
    4. Clapet aérateur
    5. Chutes
    6. Collecteur vers égout

    Comme tu peux le voir il n'y a pas de passage de toit pour la ventillation des eaux fécales, uniquement une clapet dans le toit. A voir si même ça c'est indispensable... je serais du même avis que @bendays comme il n'y a pas de désiphonnage possible, je ne vois pas l'intérêt direct de mettre une ventillation pour les WC a part te faire ch*er avec un second tuyaux jusqu'en haut de ton habitation.

    Je suis en rénovation et je suis également en train de dessiner le desgin de mes évacuations qui ressemblera à ce que tu as, et avec une ventillation pour les eaux grises uniquement.

    AntigeL , 17 Mai 2019
    #8
  9. PierreM

    PierreM 24 ans, Bruxelles

    Hello AntigeL,

    Pour le coup on a tout réalisé sans aération ni clapet. Aucun problème de dé-siphonage.Sans doute parce que j'ai fait rejoindre la douche beaucoup plus bas sur la ligne (juste avant la chambre de visite donc à 4m linéaire de la douche.

    Etant habitant de notre chere Bruxelles je n'ai pas eu à séparer les eaux grises et ménagères, on est encore au tout-a-l'égout ici. Ca nous a bien aidé dans la réalisation.

    Bonne rénovation à toi!
    Amicalement

    PierreM , 17 Mai 2019
    #9
  10. AntigeL

    AntigeL 28 ans, Brabant Wallon

    Content de lire que ça fonctionne bien malgré tout. Merci a toi !

    AntigeL , 17 Mai 2019
    #10
