Disjonctreur saute après placement borne.

V

veronesi.n

• 6 Décembre 2024

• #1

Bonjour à tous,

J'ai récemment placé une borne pour charger mon VE. Seulement j'ai un disjoncteur qui saute continuellement et c'est ... bizarre...

contexte:
Compteur en mono 40A.

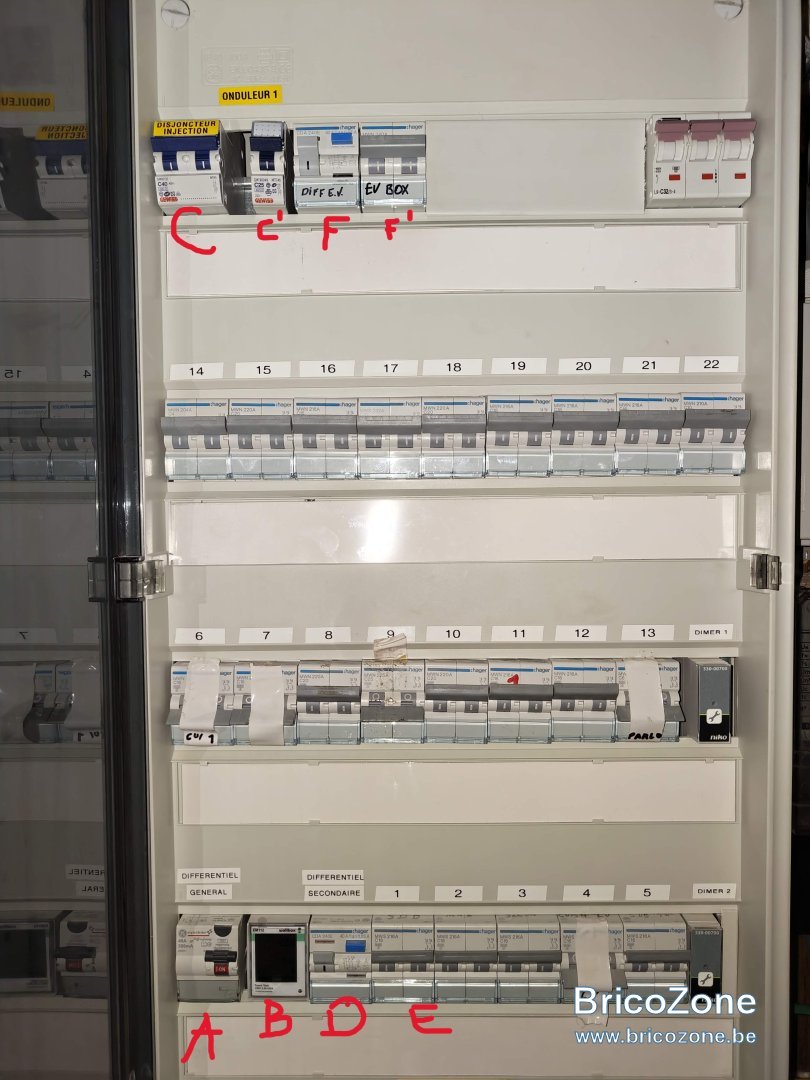

Dans le tableau: (voir photo avec couvercle)
A. 1 interrupteur diff 40A 300ma
B. 1 "disjoncteur" load balancing pour mesurer les entrées et sortie sde courant. jusque 100A
C. 1 disjoncteur Photovoltaique 40A connecté en direct à un disjoncteur 25A (C') connecté à l'onduleur.
D. 1 interrupteur diff 40A 30ma
E. Le reste des disjoncteur en série pontage entre rangées en 6mm²
F. En fin de rangées interrupteur diff 40A ensuite disjoncteur 40A (F') pour borne VE.

Ce soir je charge, box en 32A. 30 min et le disjoncteur photovoltaique qui saute, trop chaud.
Je baisse à 28A. 1h +- et pareil...

Je deviens dingue, pourquoi est-ce que ce satané disjoncteur 40A photovoltaique saute?

Je me demande si:

1- disjoncteur défectueux, à remplacer. Mais pourquoi il n'a jamais sauté avant?
Ou
2- Le courant passe du 40A photo vers le 25A photo, goulot d'étranglement, surchauffe, ça saute. Je remplace le 25photo par du 40A? Quid du cablâge en 4² qui va à l'onduleur? à remplacer par du 6²?
Ou
Je remplace "A, C, D, F" du tableau par des 63A et je recâble le tableau en 10²?

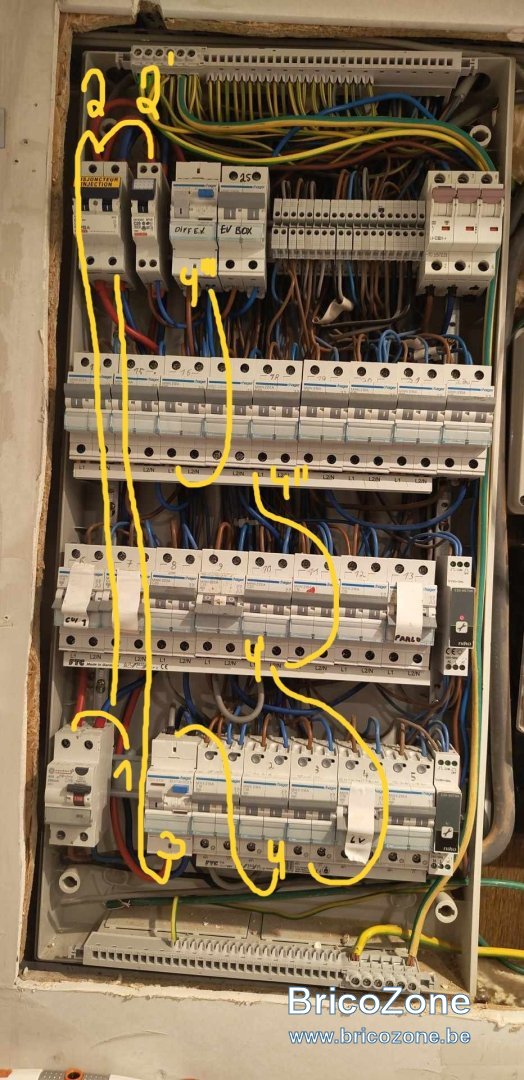

La photo sans couvercle pour vous fair eune idée du sens de cablage, même si le power meter est pas présent, masi c'est dans le sens indiqué. Entrées/ sorties respectées.

Merci pour vos conseils.
PS mon electricien est passé, on a vérifié tout le câblage et ça lui semble correct.



V

veronesi.n

• 7 Décembre 2024

• #2

tiens bête question, mais le disjoncteur injection 40A est en 400V... Le reste tableau en 230v... Est-ce qu'il ne déclencherait pas plus vite à cause de ça? (qui peut le plus, peut le moins en général, masi est-ce que ça ne serait pas plus sensisble? )



narval

• 7 Décembre 2024

• #3

Vous n'avez rien en 400v tout est en mono 230, ou est placer le disjoncteur VE ?



V

veronesi.n

• 7 Décembre 2024

• #4

Rien en 400. ET le disjoncteur VE en fin de tableau, F' sur la 2ème photo



narval

• 7 Décembre 2024

• #5

Du mono c'est toujours en 230V
Votre diff général est un mono 230V, quel est l'élément qui vous fait pensé qu'il y aurait du 400V?

F. En fin de rangées interrupteur diff 40A ensuite disjoncteur 40A (F') pour borne VE.
Je ne vois aucun diff enfin de rangée



Dernière édition: 7 Décembre 2024

Elbvarto17

• 7 Décembre 2024

• #6

Bonjour,

"C. 1 disjoncteur Photovoltaique 40A connecté en direct à un disjoncteur 25A (C') connecté à l'onduleur."

Je ne comprend pas bien les disjoncteur c et c', deux disjoncteur en serie ?
Quel est le courant qui passe à travers du disjoncteur ? Si c'est moins que 40, alors le disjoncteur est probablement défectueux.

Mesurez avec une pince ampèremétrique, c'est le seul moyen de savoir quel est le courant qui passe à travers.



Michael 33512

• 7 Décembre 2024

• #7

ce disjoncteur C1 est il la comme limiteur, placer par l'installateur???



Elbvarto17

• 7 Décembre 2024

• #8

veronesi.n a dit:

Bonjour à tous,


Ce soir je charge, box en 32A. 30 min et le disjoncteur photovoltaique qui saute, trop chaud.
Je baisse à 28A. 1h +- et pareil...

Cliquez pour agrandir...

C'est bizarre, vous dites "le soir" je suppose donc que vous ne produisez rien, normalement aucun courant ne devrait donc passer par votre disjoncteur photovoltaïque.



narval

• 7 Décembre 2024

• #9

Un vrais schéma plus clair serait utile.



BG1000

• 7 Décembre 2024

• #10

Désolé, pour aller plus loin il faut un minimum.

• Tension du compteur
  • mono 230V
  • Tri 230V
  • Tri 400V + N
• Courant du disjoncteur de branchement
• Valeur du disjoncteur PV
• Valeur du disjoncteur limiteur
• Valeur du disjoncteur de ligne vers la borne VE
• Type de différentiel pour le VE
• Chaînage du différentiel VE
  • Subordonné au 300mA
  • En // au 300mA
• Alimentation du différentiel
  • Quel sont les éléments rencontré entre l'amont du différentiel VE et le disjoncteur compteur
• Schéma de l'installation

Est'on sur de la dénomination des divers éléments et de leur fonctionnalité



Dernière édition: 7 Décembre 2024

neuneu

• 7 Décembre 2024

• #11

C'est du mono c'est certain, par contre comment est cable le compteur de la borne ?
Quel est la configuration dans l'application de la borne ?



V

veronesi.n

• 7 Décembre 2024

• #12

Hello,

bon j'ai essayé de faire du mieux que je pouvais, j'espère que ça vous éclairera
Je comprends pas le système du montage en parallèle, si je dosi passer par ça, alors il faudra m'expliquer comment ;-)

Merci encore pour vos retours



BG1000

• 7 Décembre 2024

• #13

Fournir l'unifilaire de l'installation ou a défaut l'unifilaire des PV et celui de la borne.

Cela ne sert à rien de changer quoi que ce soit de changer/modifier à pouf, si la cause n'est pas trouvée.

Ici je comprends que c'est un déclenchement thermique et pas magnétique

Répondre au #10 permetrait d'avoir une autre vue.

Désolé mais les annotation sur les photos c'est bien, mais il faut dessiner l'unifilaire...... Pour avoir une compréhension....

Cela peut être un câblage incorrect, une confusion de disjoncteur, une confusion de fonctions, une confusion de dénomination.



V

veronesi.n

• 7 Décembre 2024

• #14

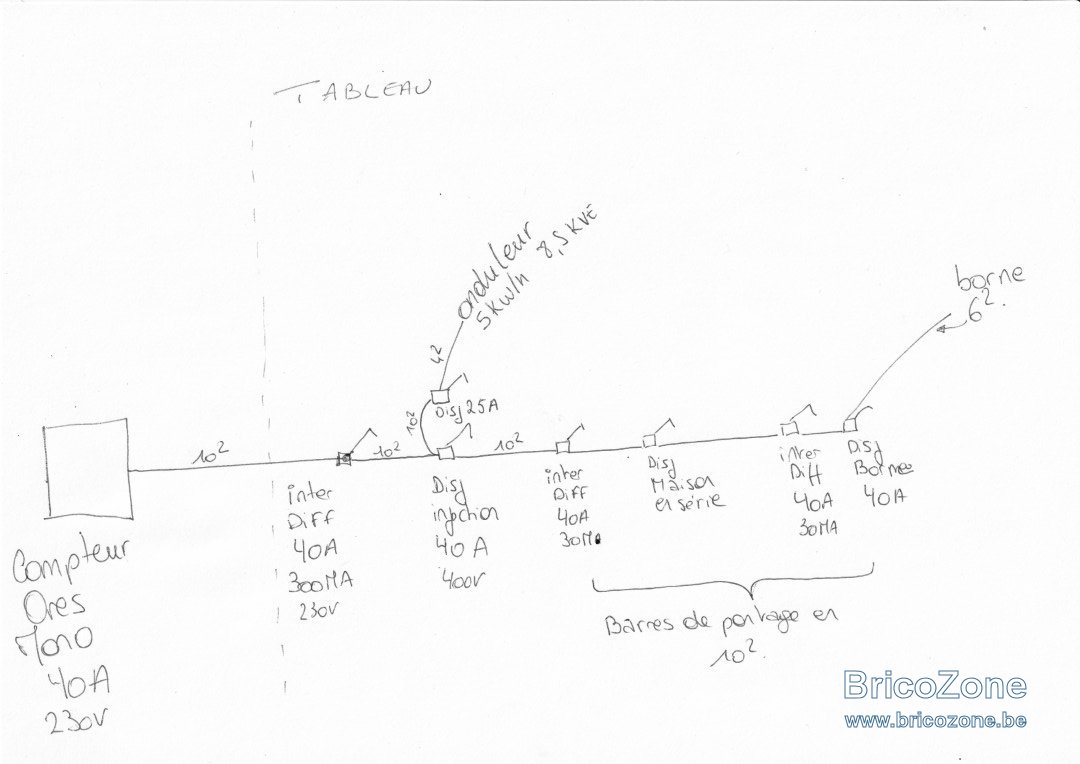

Voici mon magnifique dessin



V

veronesi.n

• 7 Décembre 2024

• #15

Désolé, je me suis rendu compte trop tard que je n'avais pas mis mon joli dessin en #12
Et c'est bien un déclenchement thermique du disjoncteur injection qui me pose souci. Et comme il saute, il coupe le courant dans toute la maison.



neuneu

• 7 Décembre 2024

• #16

Manque intensité disj maison
Le 30mA est la ??
Ou est le compteur de la borne ?



V

veronesi.n

• 7 Décembre 2024

• #17

Pour la borne c'est les 2 derniers. Un interdiff de 40A et un disj de 40A.
L'intensité du disj maison c'est 40A .



BG1000

• 7 Décembre 2024

• #18

Il faut vérifier les puissances/courant appelés.

Ici on a 40A de dispo, on pompe 32A pour VE il reste 8A soit pas grand chose.
un fer à repasser c'eest plus de 10A....

Il faut en premier vérifier la capacité de la borne à réguler son courant de charge au disponible....



neuneu

• 7 Décembre 2024

• #19

Printscreen de l'app et paramètres ?
Emplacement compteur wallbox ?
J'ai personnellement mis cette borne et config et le load balancing est très réactif donc c'est de votre côté le soucis



V

veronesi.n

• 7 Décembre 2024

• #20

Le load balancing est super réactif oui, c'est pas un soucis de borne pour moi.
J'ai config l'app en 40A dispo pour le power meter et 32Max borne. ça saute.
J'ai mis à 28, pareil.
Ici je suis redescendu à 22-23 (sur la voiture cette fois-ci), le disj injection semble tenir le coup et ne pas trop chauffer...

Franchement je ne comprend pas pourquoi le disj injection chauffe comme ça et saute, j'ai fait des tests avec 0 de prod photovoltaique. ça chauffe aussi. J'ai coupé le disj 25A de l'onduleur. C'est pareil.

Je n'ai pas dessiné le power meter dans le schéma, mais il se trouve entre l'inter diff maison (entrée tableau) et le disjoncteur 40 injection. C'est monté en l'un derrière l'autre. Si un coupe, tout coupe.
