Bonjour,

Je suis en TRI-230V.

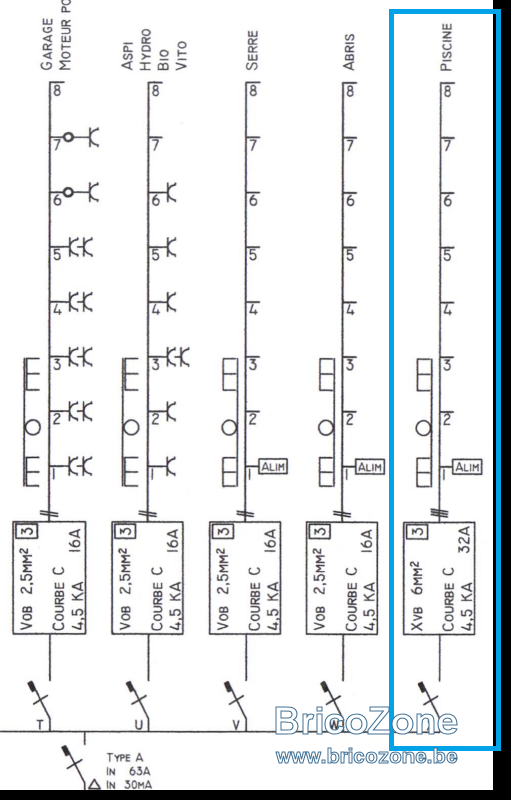

J'ai un cable en 5G6 qui arrive dans mon pool house nommé "piscine":



J'ai besoin d'une prise double pour filtre et pompe mais j'ai aussi besoin de repartir vers plusieurs coffrets à alimenter: volet immergé / éclairage piscine / pac.

J'imagine qu'une bête boite de dérivation avec un un wago qui permet de connecter tout cela serait suffisant puisqu'il y a une protection en amont? Mais je me demande si petit tableau électrique ne serait pas du luxe et me permetrais d'évoluer dans le futur en rajoutant par exemple l'éclairage de la pièce (mais là la priorité est pour les équipements de la piscine, le reste ça sera pour plus tard)?

Dans ce cas, que dois-je prévoir dans le tableau?

(Autant je me sens à l'aise pour prise / éclairage et cablage, autant j'ai besoin d'un peu d'aide si je met un coffret) :)

Merci,
Arnaud

  • #2
Pour une piscine, il faut forcément un coffret... et pour alimenter les différents éléments que vous mentionnez aussi.
C'est une ligne en 6 carré, vous ne pouvez pas alimenter des prises avec ça (max 2,5).


Il faut un coffret avec un 30mA 40A tétra en tête de coffret, et, autant de disjoncteurs que d'éléments.

Donc,

1 différentiel tétra 30mA 40mA en tête de coffret
Eclairage piscine, 1 disjoncteur C10 mono
Volet, 1 disjoncteur C10 mono
Pac, 1 disjoncteur C16 mono
Pompes 1 disjoncteur C16
Les prises, 1 disjoncteur C20
Circuit éclairage/prises local, disjoncteur C16 mono


Automatismes pour tout ça... (Horloges/relai, etc,...).

1 peigne 3X230V + embouts aux extrémités si peigne à découper.

Je placerais minimum un coffret 2x18 modules, histoire d'avoir de la place.

Pour bien faire le 32A placé dans le coffret principal devrait être derrière le 300mA (max 8 disjoncteurs derrière un 30mA), pas derrière le 30mA.

Dernière édition:
  • #3
Un coffret avec des disjoncteurs n est pas un luxe mais obligatoire,il est interdit de changer de section et la protection doit être adaptée au matériel donc prises disjoncteur max 20A en 2,5²,éclairage 16A en 1,5²,circuit mixte 20A en 2,5².Le tout devant être en aval d un différentiel 30mA.

  • #5
Aucun intérêt, il n'y a jamais ce qu'il faut dedans... Pour en trouver un en 3x230V, bonne chance... et, placer les disjoncteurs dans le coffret, c'est la partie la plus simple de toute façon...

  • #6
flashman a dit:
Aucun intérêt, il n'y a jamais ce qu'il faut dedans... et, placer les disjoncteurs dans le coffret, c'est la partie la plus simple...
Cliquez pour agrandir...

Ok
flashman a dit:
Pour une piscine, il faut forcément un coffret... et pour alimenter les différents éléments que vous mentionnez aussi.
C'est une ligne en 6 carré, vous ne pouvez pas alimenter des prises avec ça (max 2,5).


Il faut un coffret avec un 30mA 40A tétra en tête de coffret, et, autant de disjoncteurs que d'éléments.

Pour bien faire le 32A placé dans le coffret principal devrait être derrière le 300mA (max 8 disjoncteurs derrière un 30mA), pas derrière le 30mA.


Pour l'éclairage piscine, 1 disjoncteur C10
Volet, 1 disjoncteur C10
Pac, il faut voir le modèle pour savoir ce qu'il consomme

Les prises, 1 disjoncteur C20
Circuit éclairage/prises local, disjoncteur C16


1 peigne 3X230V + embouts aux extrémités si peigne à découper.

Je placerais minimum un coffret 2x18 modules. Histoire d'avoir de la place.
Cliquez pour agrandir...
Voici la PAC
https://www.duratech.be/product/heat-dura-i
Modèle DURA+13i

  • #7
1 disjoncteur C16 mono suffit.
J'ai mis à jour mon premier message, comme ça, il peut servir de liste.

  • #8
flashman a dit:
1 disjoncteur C16 mono suffit.
J'ai mis à jour mon premier message, comme ça, il peut servir de liste.
Cliquez pour agrandir...
C'est très clair merci.

J'imagine qu'ici "Pour bien faire le 32A placé dans le coffret principal devrait être derrière le 300mA (max 8 disjoncteurs derrière un 30mA), pas derrière le 30mA."

Tu voulais dire "pas derrière le 300mA.

Cela dit j'aurais juste besoin d'une ligne en plus pour éclairage et prises, soit 6 disjoncteurs donc peut-être prendre un coffret plus petit, surtout que j'ai une autre ligne (3g2 prévue pour la partie la plus grande - le pool house) :)

  • #9
Par contre, il y a aussi toutes les minuteries et relais à brancher... Si vous n'y connaissez vraiment rien, à votre place, je fais appel à un pro...

Les pompes et éclairages ne vont pas fonctionner tout le temps, le volet, il faut des commandes... tout ça doit être fait correctement.
L'électricité c'est dangereux.

  • #10
arno001 a dit:
C'est très clair merci.

J'imagine qu'ici "Pour bien faire le 32A placé dans le coffret principal devrait être derrière le 300mA (max 8 disjoncteurs derrière un 30mA), pas derrière le 30mA."

Tu voulais dire "pas derrière le 300mA.

Cela dit j'aurais juste besoin d'une ligne en plus pour éclairage et prises, soit 6 disjoncteurs donc peut-être prendre un coffret plus petit, surtout que j'ai une autre ligne (3g2 prévue pour la partie la plus grande - le pool house) :)
Cliquez pour agrandir...


Non, j'ai bien dis, derrière le 300mA, pas derrière le 30mA.

Actuellement, il est derrière le 30mA.


Un disjoncteur, c'est 2 modules, le différentiel, c'est 4 modules. Donc, là, on est à 16 modules minimum, sans compter les minuteries, relais, etc,...

2x18 modules est un minimum. Ne surtout pas prendre plus petit. On a jamais assez de place dans un coffret.

  • #11
flashman a dit:
Par contre, il y a aussi toutes les minuteries et relais à brancher... Si vous n'y connaissez vraiment rien, à votre place, je fais appel à un pro...

Les pompes et éclairages ne vont pas fonctionner tout le temps, le volet, il faut des commandes... tout ça doit être fait correctement.
L'électricité c'est dangereux.
Cliquez pour agrandir...

Tout ça est automatisé par le pisciniste :)

Par exemple le volet à son propre coffret (et une télécommande), je dois juste fournir un cable pour l'alimenter.
C'est exactement pareil pour les lampes.

Pour la pompe / filtre / pac et régulateur chlore / ph je ne sais pas comment cela fonctionne mais c'est automatisé aussi, je dois juste fournir soit une prise soit un cable d'alimentation :)

  • #12
Même, autant prévoir de la place... La différence de prix est minime, et, les 2X12 modules, c'est une horreur à câbler, on a jamais assez de place.

  • #13
J'ai tout comprit :-)

Sauf la partie ici:

Pour bien faire le 32A placé dans le coffret principal devrait être derrière le 300mA (max 8 disjoncteurs derrière un 30mA), pas derrière le 30mA.

:blush:

  • #14
Le chlore et le PH, c'est aussi 2 disjoncteurs C6

  • #16
Dans le coffret principal, le disjoncteur 32A qui est là et qui protège le 6 carré "piscine", devrait être derrière le différentiel 300ma (différentiel principal de l'installation), pas derrière le 30mA.

  • #17
arno001 a dit:
C'est un seul tableau, une simple prise si je me souviens bien :)
Cliquez pour agrandir...
C'est 2 appareils distincts. Pas de prise, ça se branche avec les pompes. Ça doit obligatoirement être actionné en même temps.

Donc, à priori, effectivement, pas besoin de disjoncteur.

  • #18
J'ai corrigé mon dernier post

  • #19
flashman a dit:
Non, c'est 2 appareils différents, et, c'est fourni sans fiche en général (après, rien n'interdit d'en mettre une).
Cliquez pour agrandir...

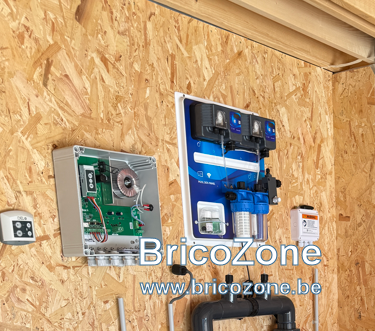

Le cable noir qui pend, c'est une simpe prise :)

  • #20
flashman a dit:
Dans le coffret principal, le disjoncteur 32A qui est là et qui protège le 6 carré "piscine", devrait être derrière le différentiel 300ma (différentiel principal de l'installation), pas derrière le 30mA.
Cliquez pour agrandir...

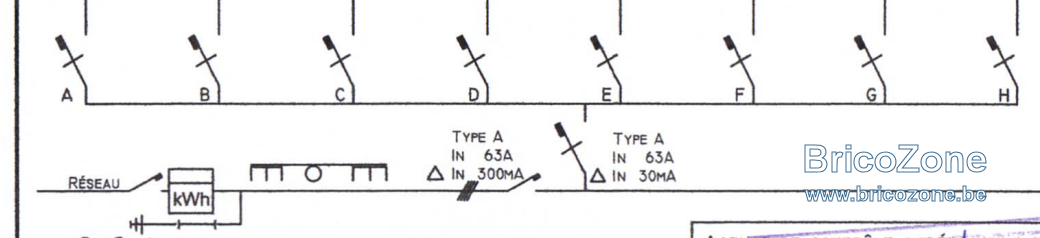

J'ai une partie avant, désolé je n'avais pas tout mit:



Il y a un 300 MA en tête de tout donc
