Lit au plafond

Bah c'est un peu ce que je voudrais mais j'ai pas le budget... et puis le défi de le faire soit même est motivant

Je me serai plus dirigé vers un modèle du type Juno de la marque Mafael, car mes mur sont en place et le plafond pas top sûr.
A construire ça peux être bien mais j'ai du mal à concevoir le système et sa liaison avec le cadre de lit.

On a le lit en version "largeur contre le mur". Le cadre est fixé à un mur plein. Les poseurs ont doublé les fixations par sécurité.
Le lit est fixé au cadre mural via de grosses attaches en fer longues de plus de 50 cm. Un peu comme les rails pour les étagères et ces attaches sont fixées sur un support métallique - lui même raccordé à la crémaillère.
Ce support métallique est enchassé dans les colonnes qui servent de guide.

Pas de mur pleins pour moi... je commence à me dire qu'il va falloir me résoudre à abandonner ce projet

schyzo a dit:

Pas de mur pleins pour moi... je commence à me dire qu'il va falloir me résoudre à abandonner ce projet

Cliquez pour agrandir...

Mais Non.

@jack333 a raison.
60 kgs, ce n'est rien grand chose.
Ni pour la charpente , ni pour le plafond, ni pour cette structure préfabriquée
Un doute pour la charpente?
Deux tasseaux attache a tous les chevrons de la charpente, juste a laplomb des attaches.
Un doute pour le plafond, meme chose deux tasseaux posés sur toutes les solives.

Pour répartir les charges.

Maintenant, des câbles passants dans le plafond, dans un grenier non isolé, poussière, bestioles, courant d'air, ..
Difficulté a avoir les six fois 2 cables parfaitement d'aplomb, syncro parfaite, 12 poulies pfffff.
Beaucoup de chipotage pour un resultat hasardeux.
quite a avoir des cables qui pendouillent pourquoi ne pas placer ta structure , ton treuil et toute la partie mécanique, au plafond ?
Dans une espece de caisson ou viendrait se loger le lit!?

Et cette structure peut elle-même être fixée par dessus les solives, et même assurée au chevrons de ton toit.


Le " monte palettes?
Si tu ne peux pas le fixer au mur, cale le au plafond.

Mais on parle de 60 kilos, pas de 600 kilos.
Il faut raison garder

Bonjour à tous et merci pour vos retour.

En partant des dernier post, je pense que les chose se dessine. j'ai un peu du mal à comprendre "Un doute pour le plafond, même chose deux tasseaux posés sur toutes les solives."

Pour moi cela signifie que je peux fixer (visser?) des solives au plafond (dans la pièce) directement à la charpente (donc en traversant le plafond), est ce bien cela?
Ou est-ce une fixation au plafond via cheville Molly? Dans ce cas je pourrai faire des "jambes de forces" entre ces solives et les murs (ou des poteaux bois pour éviter de passer à travers le mur...?).

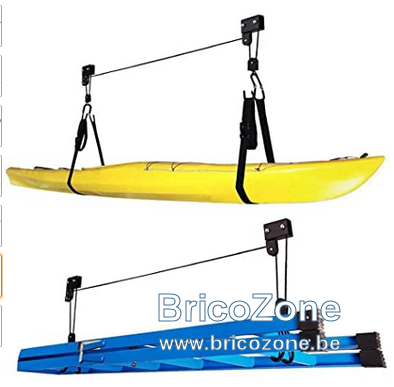

Ca ressemblerai à une espèce de pergola intérieur, le système de levage pourrai s'inspirer des mécanismes du type monte-canoé (avec des poulies plus dimensionné et du câble acier souple), un de chaque coté, voir même un au milieu en plus pour assurer si l'un des systèmes lâchent.

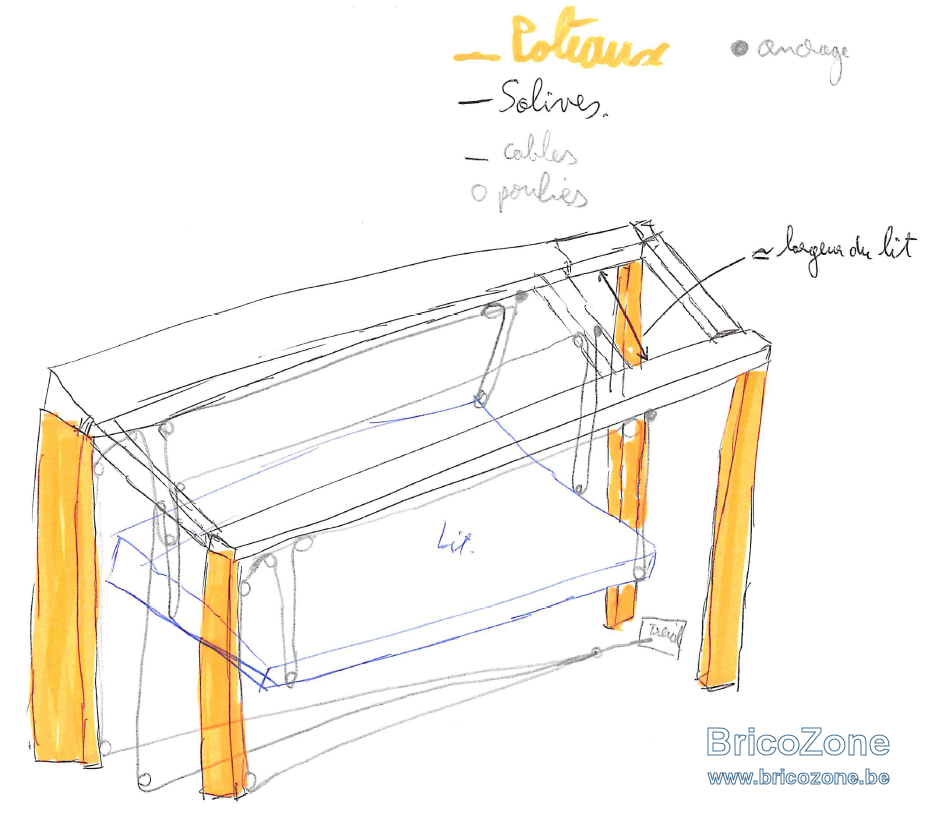

ça donnerait un truc comme ça :


Avec des poulies bloquantes débrayables (montées dans un sens sur les coté et dans l'autre au milieu afin d'assurer un blocage soit en montée, soit en descente) et toujours un système de cale en position haute pour éviter de forcer en permanence sur les câbles.
Le treuil pourra être dans un caisson et les poteaux du coté du treuil pourront accueillir un bureau qui se repliera au mur lors de la descente, je pense également à des petites étagères qui permettrait un habillage de ces poteaux.

Je dois aussi penser à la poulie basse au centre, mais j'ai peut-être une idée, de même pour éviter que des câbles se trimbale partout, je pense que j'ai une idée. Enfin il restera le système de fixation des poulies dans les solives (est-ce que là je peux percer et faire mon système de boulons à oeil...?).


Je vais travailler dessus et reviendrai la semaine prochaine car j'ai du monde cette semaine et donc pas la possibilité d'y réfléchir.

Je vais essayer de m'expliquer
N'importe quel plafond décent est capable de supporter 60 kgs.
Mais peut-être pas sur un seul point , ça c'est toi qui sais.
La photo ne me permet pas d'en juger.
Donc je me dis,alors, faisons d'abord une base qui va reposer sur toute les solives et pas sur une seule.
Ou sur tous les chevrons de la toiture
Comment ?
En projetant verticalement le plan du lit, voire en débordant de ce plan.
Une fois ces tasseaux fixés sur les solives ou sous les chevrons, j'y place le dispositif quel qu'il soie.
Si je lai fixé sur 6 solives, en gros chacune reprendra un 6eme du poid.

La suggestion suivante est que je trouve que traverser le plafond est une mauvaise bonne idée
Il faut une précision millimétrique
Ua moindre balancement, déplacement les câbles vont frotter.
Si on change de lit, les trous risquent de ne plus coincider
De la saloperie risque de tomber des trous sur le lit, sur leur occupant en cas de grand vent ( surtout qu'il n'y a rien d'isolé)
Les bestioles.

Je ferais un cadre En pensant a la position des poulies, du moteur, du treuil etc et je le finirais par des planches de chant pour faire un caisson a la dimension du lit.

Je le fixerais au plafond, en reprenant le plus de solives possibles.
Il faut anticiper mais ça sera plus simple que de travailler a l'aveugle, du grenier ou on ne peut pas se deplacer , point par point

Une fois monté le lit ne pendouille pas msis s'encastre dans ce caisson
Une fois en bas, on voit le mécanisme, mais tu peux le dissimuler par une plaque qui rappelle le plafond

Je n'avais pas vu le reste.
J'étais resté au

schyzo a dit:

"Un doute pour le plafond, même chose deux tasseaux posés sur toutes les solives."

Cliquez pour agrandir...

Les poteaux c'est sûr
Mais ça prend de la place
Deux potences suffiraient
On parle dun lit inoccupé !!
4 poulies suffisent
Elles sont fournies avec quatre trous pour 4 vis.
Il faudrait que les 4 s'arrachent dun coup.
A moins de jouer a la bête à deux dos qui monte et qui descend ça me semble plus qu'improbable.

Bonjour à tous,

Je tiens à vous remercier pour tout notamment pour les dernier post de Chuferlu. Suite à un souci de santé j'ai abandonné le projet et n'est pas été dispo pour reprendre ce fil... et le temps que je me remette je l'avais oublié.

Je le retrouve aujourd'hui car je compte reprendre mon projet... mais madame oblige, il ne sera plus dans la même pièce et plus avec les mêmes contraintes .

Je reprends ça, enfin une fois les travaux de la maison fini et vous promets de poster mes avancées.

moi ce qui m'inquiète c'est qu'on voit carrément les tuiles : pas d'isolation ni même de sous-toiture... Faut pas dormir là en hiver (ou alors tu es "loin" dans le sud...)

bf109e a dit:

oi ce qui m'inquiète c'est qu'on voit carrément les tuiles : pas d'isolation ni même de sous-toiture... Faut pas dormir là en hiver (ou alors tu es "loin" dans le sud...)

Cliquez pour agrandir...

l'isolation est au niveau du plancher... c'est assez visible sur la photo pourtant

Oui, l'isolation est au plancher, après j'admets qu'il n'y fait pas chaud dans cette pièce. Je prévoit d'y ajouter un radiateur d'appoint si besoin, mais les gens y ayant dormi me dise que la couette suffit (peut etre que le faible volume compense la déperdition...?).

schyzo a dit:

Oui, l'isolation est au plancher, après j'admets qu'il n'y fait pas chaud dans cette pièce. Je prévoit d'y ajouter un radiateur d'appoint si besoin, mais les gens y ayant dormi me dise que la couette suffit (peut etre que le faible volume compense la déperdition...?).

Cliquez pour agrandir...

Quel que soit la température, je préfère rajouter une couverture que de dirmir avec un radiateur.
