Mesure autoconsommation élect

R

renard*2008

• 4 Janvier 2024

• #1

Bonjour,
Nous disposons d'un compteur triphasé mécanique et de deux onduleurs ( un SMA SB 5000 TL-20 alimenté par 24 PV, installé en 2012 et un Sunny Tripower STP5.0-3AV-40 alimenté par 15 PV, installé en 2023). Je souhaiterais mesurer mon autoconsommation et la visionner via une appli type Home Wizard. Quel et combien de compteur d'énergie me conseillez-vous ?
D'avance merci pour vos réponses.



Bestor

• 4 Janvier 2024

• #2

un seul en triphasé pour la conso totale, et récupérer les chiffres de production via les onduleurs, puis mixer le tout sur excel (via une base de données et php pour les informaticiens).

Apparemment le système homeWizard donne des graphiques séparés, et au final il faudra faire quand même les calculs (à confirmer)



kenny82

• 4 Janvier 2024

• #3

Le plus simple serait un compteur tri a pince ( Ou tetra) qui soit via wifi monitorable via app

possiblement 3 compteurs
1 pour le general et 1 par onduleur
Et le tout sous la meme appli ca doit etre plus simple



R

renard*2008

• 4 Janvier 2024

• #4

Merci. Avez vous des références de compteur tri fiable à pince avec wifi ? Merci



R

renard*2008

• 4 Janvier 2024

• #5

Bestor a dit:

un seul en triphasé pour la conso totale, et récupérer les chiffres de production via les onduleurs, puis mixer le tout sur excel (via une base de données et php pour les informaticiens).

Apparemment le système homeWizard donne des graphiques séparés, et au final il faudra faire quand même les calculs (à confirmer)

Cliquez pour agrandir...

Je ne suis pas sûr que l on puisse mesurer l autoconsommation de cette manière car la conso ne se fait pas en même temps que la production.



kenny82

• 4 Janvier 2024

• #6

renard*2008 a dit:

Je ne suis pas sûr que l on puisse mesurer l autoconsommation de cette manière car la conso ne se fait pas en même temps que la production.

Cliquez pour agrandir...

En gros si quand meme
Car tu connais ta production ( via onduleur )
Tu connais ta consommation nette et ton injection ( via le compteur a pince )
Tu sais donc dire que la différence entre prod et injection est ton auto consommation
Tu connais alors aussi ta vrai consommation brute
Qui est conso nette + autoconsommation



Bestor

• 4 Janvier 2024

• #7

oui, mais pas en temps réél? ou je me trompe?

edit: comme au dessus, je m'interroge sur le fait de voir un graphique diminuer l'autre. je suppose que les serveurs de homewizard calculent différemment



R

renard*2008

• 4 Janvier 2024

• #8

Quel compteur me sugèrez-vous ?



jeanphi500

• 5 Janvier 2024

• #9

Vous pouvez tout visualiser et gérer à partir de Home Assistant.

Ca vous donnera des graphes d'auto consommation ET d'auto suffisance;



R

renard*2008

• 5 Janvier 2024

• #10

jeanphi500 a dit:

Vous pouvez tout visualiser et gérer à partir de Home Assistant.

Ca vous donnera des graphes d'auto consommation ET d'auto suffisance;

Cliquez pour agrandir...

Quel type de compteur dois-je mettre pour utiliser Home Assistant ? Je n'ai qu'un compteur général mécanique.



jeanphi500

• 5 Janvier 2024

• #11

N'importe quel compteur qui est supporté par HA (via une intégration).
Un compteur HomeWizard ou encore un Shelly...



kevart

• 5 Janvier 2024

• #12

Faire installer un compteur communiquant ?
Il va être de toute manière obligatoire.



R

renard*2008

• 5 Janvier 2024

• #13

jeanphi500 a dit:

N'importe quel compteur qui est supporté par HA (via une intégration).
Un compteur HomeWizard ou encore un Shelly...

Cliquez pour agrandir...

Est-il possible de

kevart a dit:

Faire installer un compteur communiquant ?
Il va être de toute manière obligatoire.

Cliquez pour agrandir...

Je suis un peu frileux par rapport au compteur communiquant. Mon compteur mécanique est récent puisqu'il a été installé en octobre 2023 car je ne voulais pas l'autre



R

renard*2008

• 5 Janvier 2024

• #14

jeanphi500 a dit:

N'importe quel compteur qui est supporté par HA (via une intégration).
Un compteur HomeWizard ou encore un Shelly...

Cliquez pour agrandir...

Est-il possible d'installer deux compteurs de ce type, l'un près du différentiel principal et l'autre à la sortie du SMA SB 5000 TL-20 (mono) ?



kenny82

• 5 Janvier 2024

• #15

renard*2008 a dit:

Est-il possible de


Je suis un peu frileux par rapport au compteur communiquant. Mon compteur mécanique est récent puisqu'il a été installé en octobre 2023 car je ne voulais pas l'autre

Cliquez pour agrandir...

De toute facon entre maintenant et 2030 les prosumers vont être OBLIGÉS de passer par un nouveau compteur avec ou sans la fonction communication
Mais attendez vous si vous refusez la communication a ce que le relevé soit payant



Dernière édition: 5 Janvier 2024

Kod_tiberius

• 5 Janvier 2024

• #16

Bonjour,

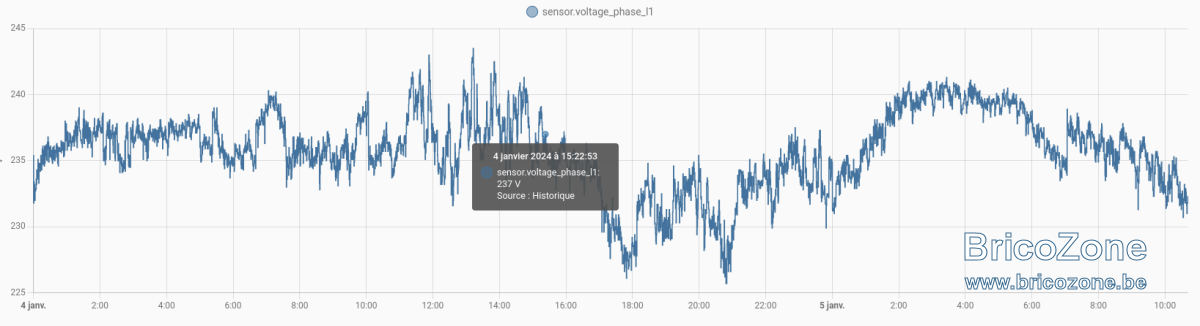

En plus le système de pinces ampèremétriques ne donne que l'ampérage et pas la tension secteur qui elle, fluctue, comme pas permis, et encore, c'est l'hiver, donc la puissance affichée est fausse. Le compteur communicant est la meilleure solution. Petit aperçu de la fluctuation de la tension secteur.



kenny82

• 5 Janvier 2024

• #17

Kod_tiberius a dit:

Bonjour,

En plus le système de pinces ampèremétriques ne donne que l'ampérage et pas la tension secteur qui elle, fluctue, comme pas permis, et encore, c'est l'hiver, donc la puissance affichée est fausse. Le compteur communicant est la meilleure solution. Petit aperçu de la fluctuation de la tension secteur.

Voir la pièce jointe 153427

Cliquez pour agrandir...

Les compteurs meme a pince voient le voltage car ils sont alimentés et déduisent de cette tension
Apres c est pas forcement au meme point que les pinces oui



jeanphi500

• 5 Janvier 2024

• #18

Il est tout à fait possible d'installer plusieurs compteurs, même de marques différentes.

Il faut juste qu'ils soient supportés par HA. Ensuite c'est une question de configuration. vous indiquez quel compteur comptabilise quoi.

Pour pinces versus compteurs traversants c'est kif kif. Un compteur pince comptabilise en effet le courant. Mais il est alimenté donc il mesure aussi la tension et la puissance résultante est correcte.



jeanphi500

• 5 Janvier 2024

• #19

kenny82 a dit:

Les compteurs meme a pince voient le voltage car ils sont alimentés et déduisent de cette tension
Apres c est pas forcement au meme point que les pinces oui

Cliquez pour agrandir...

La différence est absolument négligeable quand on est dans un tableau avec des modules DIN.



kenny82

• 5 Janvier 2024

• #20

Juste que si tu as le comptage dans une rangee ayant soit le pv ou soit un énorme consommateur
Cela peut faire varier le voltage d une dizaine de volt entre les 2 config et pas de façon homogène
Mais oui pour le calcul c est pas chiant
Juste si le monitoring du voltage importe
