Mezzanine sur charpente - faisabilité/dimensionnement

Bonjour,

Suite à la surélévation de notre maison et la rénovation totale de la toiture, de nouvelles pannes en lamellé collé ( longueur 7m, portée de mur à mur 6m60, section 360x140) ont été installées. Je précise que ces pannes sont d’aplomb par rapport au sol.

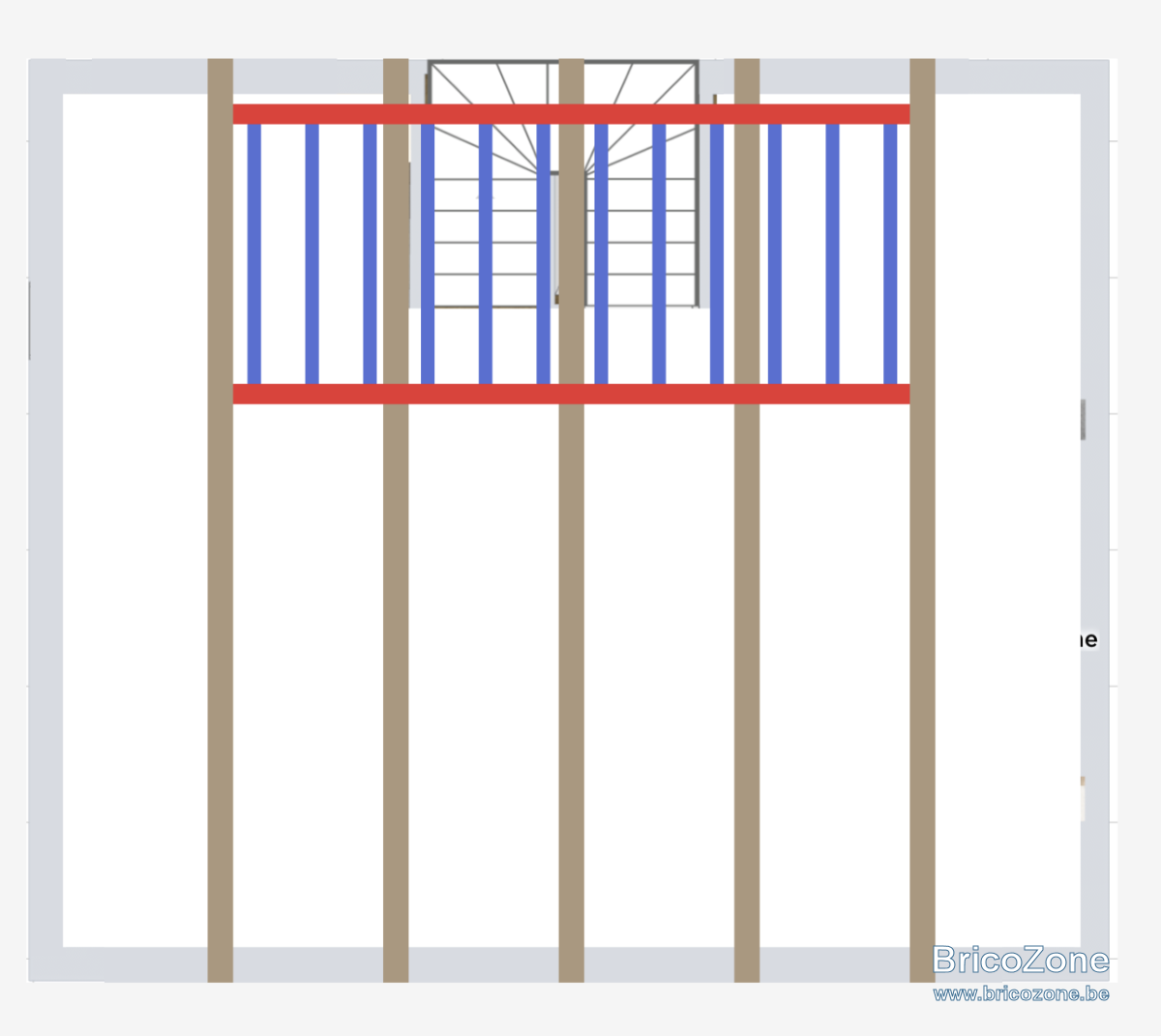

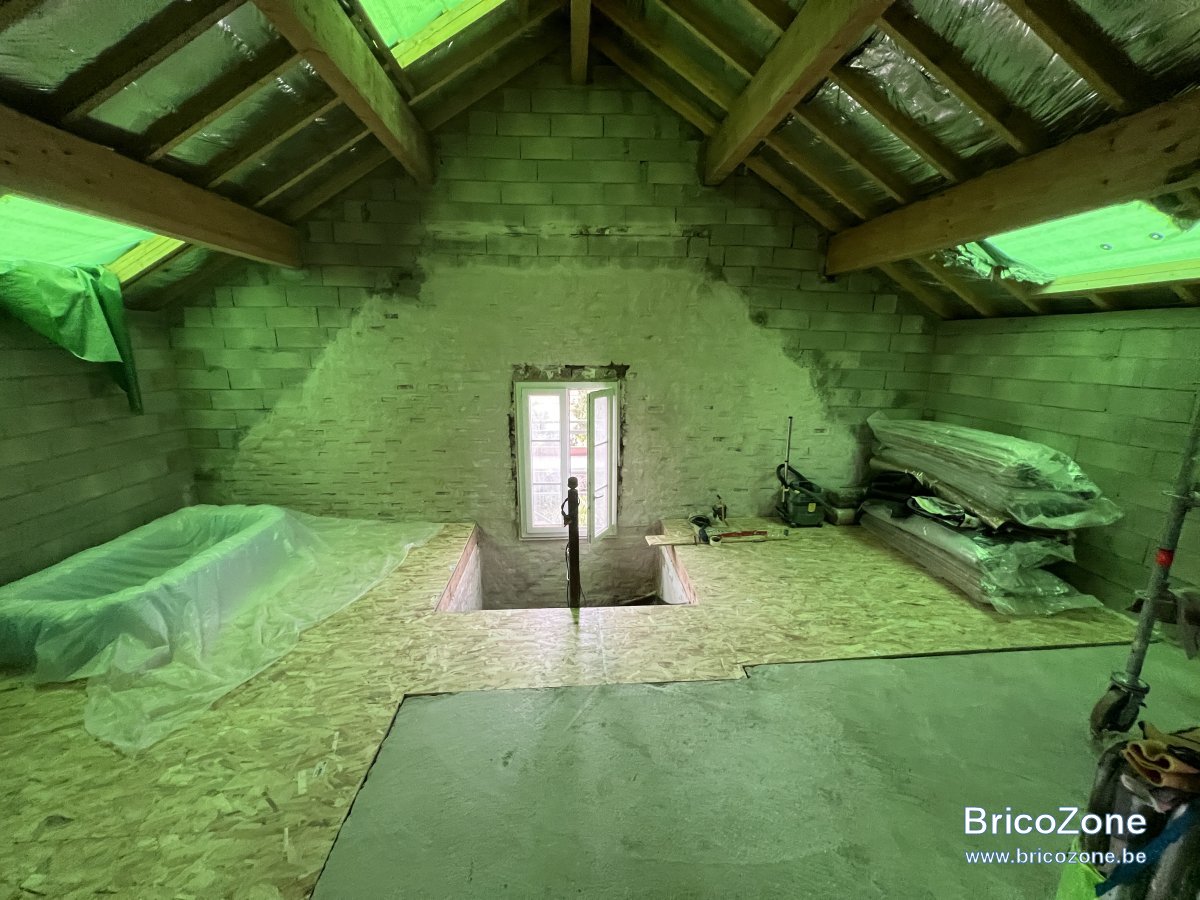

[Voir photo ci-jointe + Pannes en marron sur mon schéma]


La question est la suivante:

> Peut-on créer un plancher de 5x3m (qui accueillera un couchage pour 2) entre 2 pannes ventrière ?

- Si oui, mon idée tient-elle la route (voir schéma) :

1) [En rouge sur mon schéma] Fixer avec des sabots 2 poutres porteuses de 5m, espacées de 3m (ou 3 espacées d’1m50) qui relieront chacune nos 2 pannes ventrières pour faire la base du plancher?

2) [En bleu sur mon schéma] Fixer perpendiculairement des solives de 3m avec des sabots sur ces poutres pour obtenir un beau plancher.

Si mon plan tient la route, et que vous avez une idée des sections (pour les poutres et solives), je suis preneur également .

Merci d’avance à tous pour vos réponses !

Bienvenue sur notre site belge.
Je pense que ces renseignements devraient être plutôt demandés à un ingénieur pour être certain de la solidité de ce projet.

Moi j'aime bien ces boulots.
360 x140 en lamellé collé, cest solide.
Mais..
1) je ne ferais pas ça au milieu mais contre un mur, et je fixerais la rouge a ce mur
2) l'autre rouge, je la suspendrais aux autres ventrieres et surtout a la faîtière qui est celle qui reprend le moins de poids de la toiture.
3) j'envisagerais des contrefiches au moins jusqu'à la moitié de la longueur des bleues, en fait le plus loin possible.
Sous les ventrieres a 5m, mais aussi sur le autres si c'est possible, en tous cas a la faîtière.
Ou poser deux poteaux au quart et au trois quart de ka rouge ?
Ou utiliser l'escalier comme etai ?
Bref, en renforçant.
Mais sans doute peux tu tout suspendre, ça il faut que tu voies avec celui qui t'a vendu la poutre.
360 c'est bien, mais quelle essence, quelle dimension de fingers, quelle colle...??

Bref, en renforçant.
C'est pour cela que je conseille de voir un ingénieur qui fera les calculs nécessaires.
Bon travail !!
