Schéma unifilaire.

F

francois1983

  • #1
Bonjour,

Je commence à apprendre à utiliser Trikker mais j'ai une question :

J'ai de mon compteur général deux differentiels 300ma pontés qui partent chacun vers un tableau secondaire.

Comment faire le schéma?Est ce que je peux en faire deux et ne mettre qu'un differentiel de départ en les nommant sur chaque plan?Par exemple QG1 et QG2?

Quand je nomme un differentiel sur trikker,le nom ne s'affiche pas sur le plan...

Merci d'avance.

Dernière édition:
  • #2
Ou sont les 2 différentiels ,dans un coffret pres du compteur......puis 2 departs vers les coffrets disjoncteurs ?

  • #3
oui,les deux différentiels 300ma sont collé au compteur dans un petit coffret puis un va vers un autre 300ma pour le premier coffret secondaire et vers un 30ma dans le second coffret.

Merci

  • #4

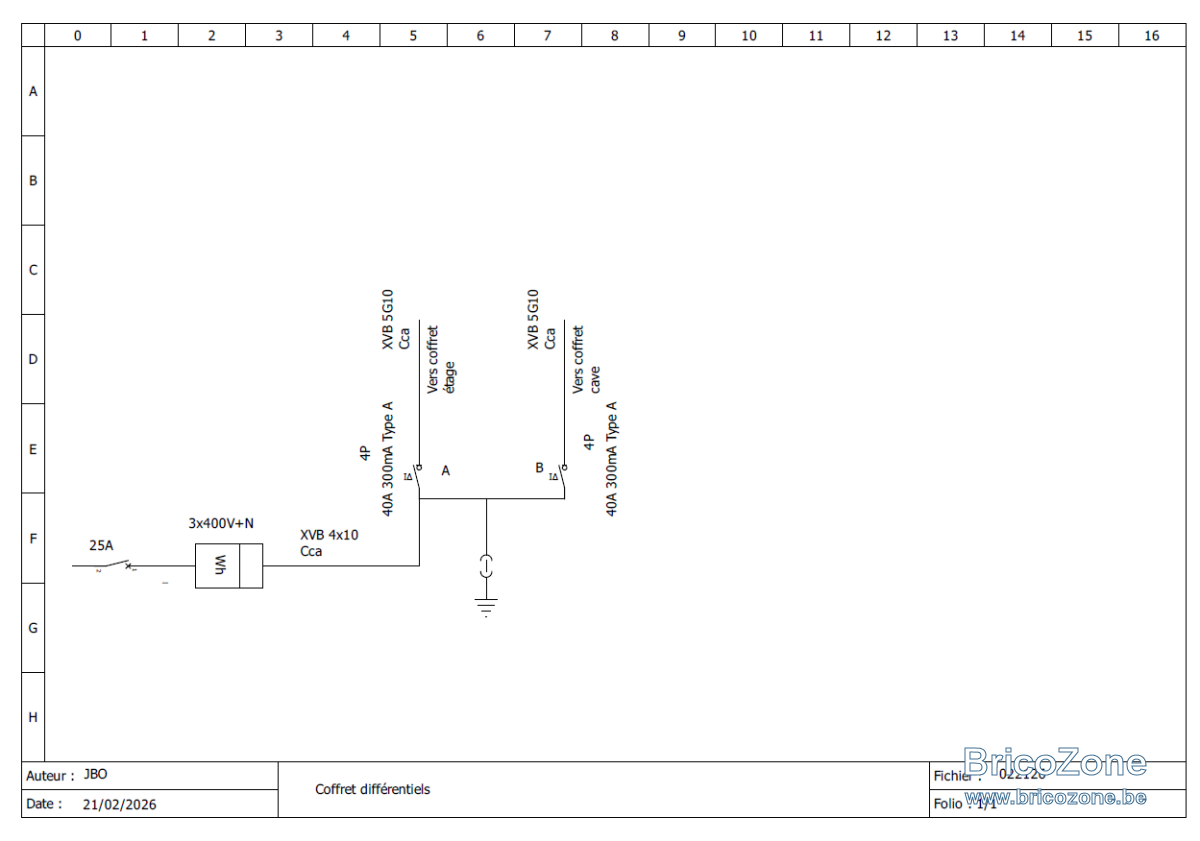

Simple un schéma reprenant le petit coffret avec les deux différentiels en identifiant les departs et deux schémas des coffrets secondaires .
Deux différentiels 300mA en serie ne servent a rien.

  • #5
Je sais que ça ne sert à rien mais il en faut un de départ et le deuxième est déjà là donc inutile de le changer non plus?

Ok,je vais essayer de trouver comment faire le premier.Vous n'avez pas une photo d'exemple?(sur Trikker)

Merci d'avance.

  • #6

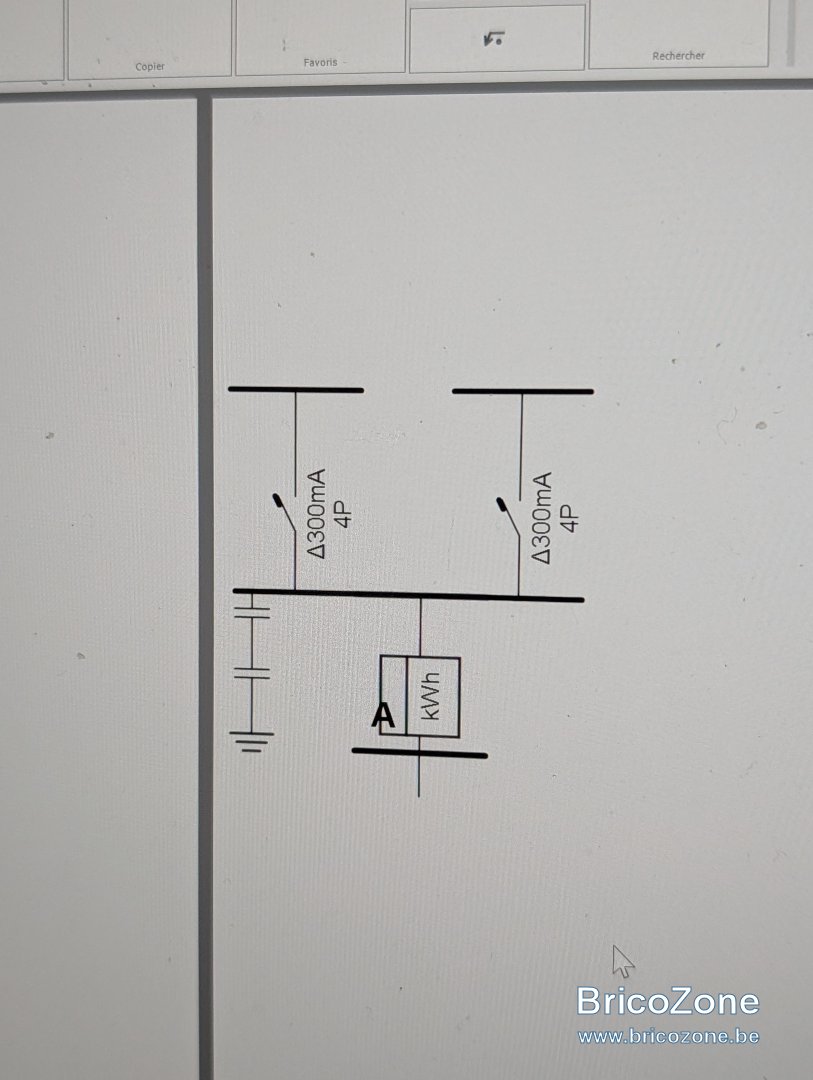

Comme ça?Je n'arrive pas a faire apparaître le nom du différentiel.Je le rentre mais il.ne s'affiche pas pour les différencier ?

Merci


  • #7
Moi j utilise Q electro,je ne connait pas trikker.

  • #8
ok,ca va.

Sinon,ça semble bon comme ça?

Merci

  • #9
Une latte, un stylo bille et aucuns soucis d'informatique.
Tellement plus simple et moins cher.

  • #10
Cory a dit:
Une latte, un stylo bille et aucuns soucis d'informatique.
Tellement plus simple et moins cher.
Cliquez pour agrandir...

Pour moi,c'est plutôt la méthode à suivre pour que les plans soient valides pour le contrôle qui me pose probléme.

j'essaie de savoir comment faire le plan 1 du GRD avec 2 départs en 300ma pontés en 10 carré et mes départs sur les plans 2 (en 300ma) et 3 (en 30ma) reliés en 10 carré chacun.

Si quelqu'un sait me faire un croquis ou autre?

Merci d'avance.

  • #13
Heu, juste pour corriger ce que je croyais être une règle du RGIE : je pensais qu'on ne pouvait avoir qu’un seul diff 300mA par installation. Ici, il y en a deux ???

  • #14
Non actuellement c est autorisé.

  • #15
Merci.

Donc avant, c'était 1 300mA et 1 30mA maximum.pour salle d'eau et quelque machines.
Maintenant, c’est 1 30mA pour 8 disjoncteurs pour tout sauf exception et plusieurs 300mA.
Dur dur de rester à jour.

[Edit : et toujours le flou pour un 5g utilisé pour 2 circuits ?]

[Edit 2 : oups, je viens de relancer un grand débat. ]

  • #16
Non,aucun débat 2 circuits sont autorisés dans un 5G pour autant que l isolation entre circuits soit prevue pour la tension la plus élevée dans le câble.
On peu avoir 2 circuits 230V ou un 230V et un 24V ou.....dans un XVB dont l isolation est 600/1000V.

  • #18

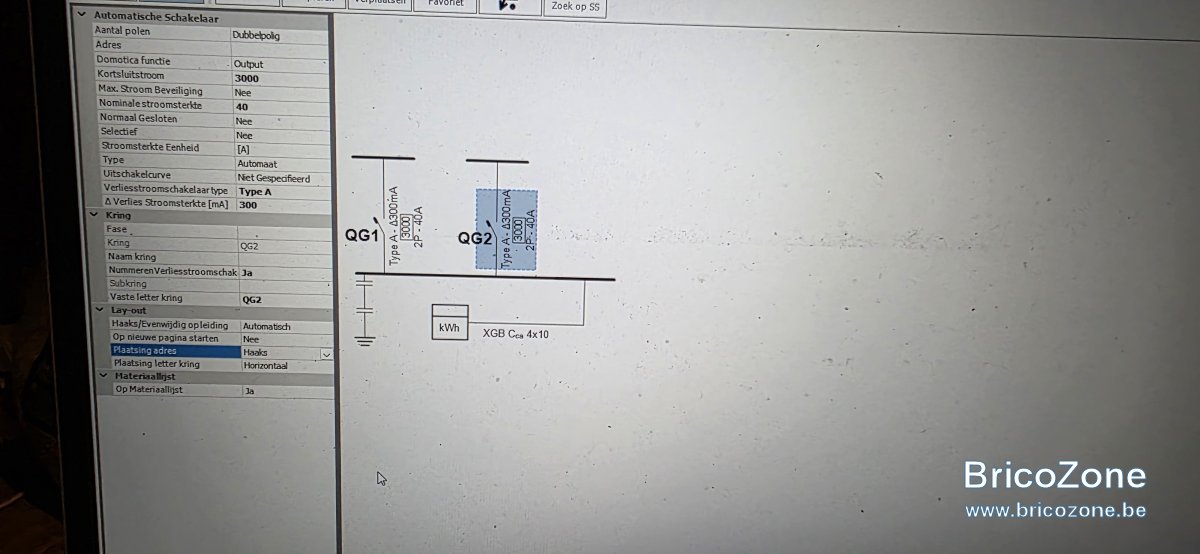

Oui,c'est ceci.

Par contre,je n'ai pas les options pour renommer le différentiel.Ca me met A d'office et Qg1 au dessus.

Dernière édition:
  • #19
francois1983 a dit:
Oui,c'est ceci.

Par contre,je n'ai pas les options pour renommer le différentiel.Ca me met A d'office et Qg1 au dessus.
Cliquez pour agrandir...

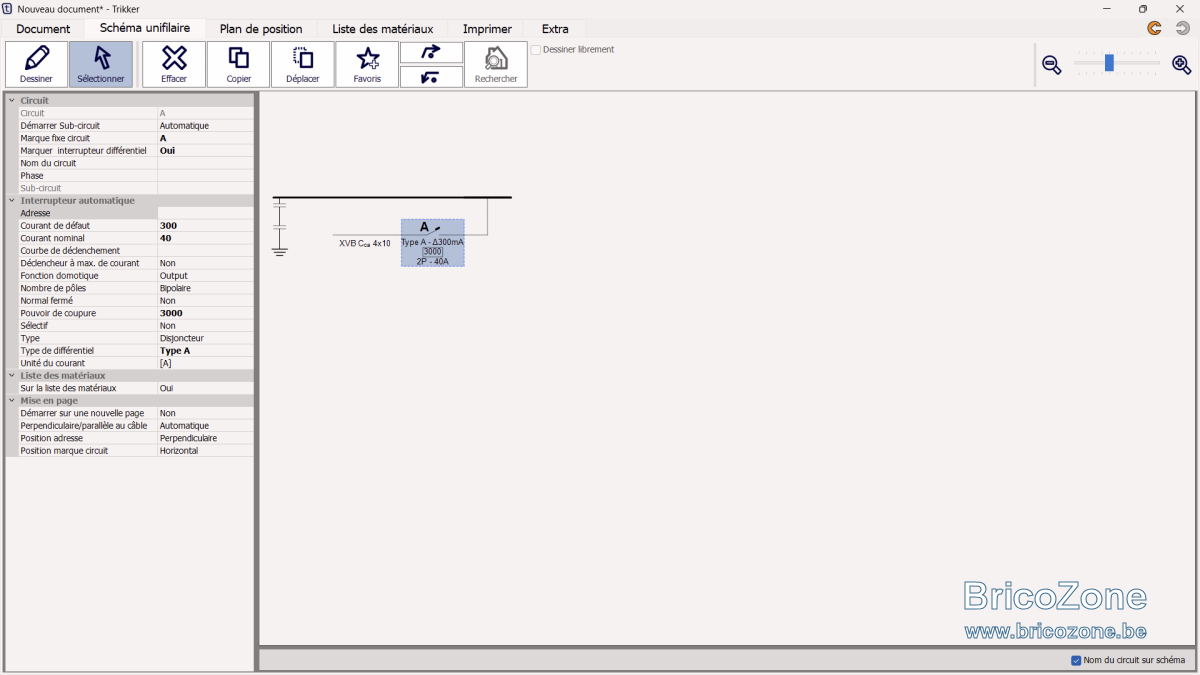

Il faut cliquer sur le disjoncteur et mettre "OUI" à l'option "Marquer interrupteur différenciel" ;-)

  • #20
Seulement ,c'est obligé de l'appeler A.

Je voulais l'appeler autrement puisque j'en ai deux et que je part sur deux autres circuits.

Peut être les nommer au bic,tout simplement du coup.

Merci.
