Onduleur Aurora Power One

M

Mamyrose

• 6 Novembre 2023

• #1

Bonjour, j'aimerais que mon onduleur soit connecté wifi afin de voir la Puissance injectée, cumul energie quotidienne, totale, etc.
Y a t il un moyen d'y arriver svp ?
Aurora Power One-PV convertisseur-Type PVI-5000- OUTD
Je possède déjà un compteur intelligent avec le wizard dans le port mais j'aimerais plus de détail directement de mon onduleur.
Merci



xixou

• 7 Novembre 2023

• #2

Non.
Par contre il a un port RS 485 et tu peux utiliser un adapteur USB a connecter à un PC pour lire les données de production en live et sur le temps avec le soft Aurora.
Je l'utilise sur mon Power one PVI-3600- OUTD.
example en accéléré (aurora communicator):



M

Mamyrose

• 8 Novembre 2023

• #3

Coucou, oh que je suis contente...mais pourrais tu m'en dire plus sur cet adaptateur et sur le port RS 485 svp ?
Je connais pas grand chose mais je veux apprendre et ce que je vois sur ta vidéo est tout simplement ce que j'aimerais?
Pourrais tu me dire comment je dois procéder si tu as le temps de m'expliquer ?
Un tout grand merci



xixou

• 8 Novembre 2023

• #4

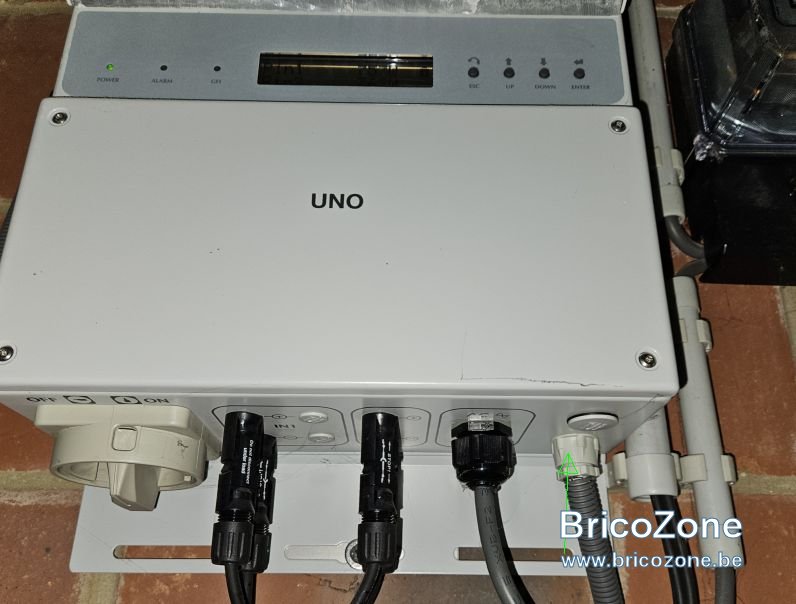

Il faut aller connecter un câble RJ12 dans l'onduleur,
il faut enlever les 4 vis torx (Coupez l'AC et le DC et mettez des gants isolants auparavant).

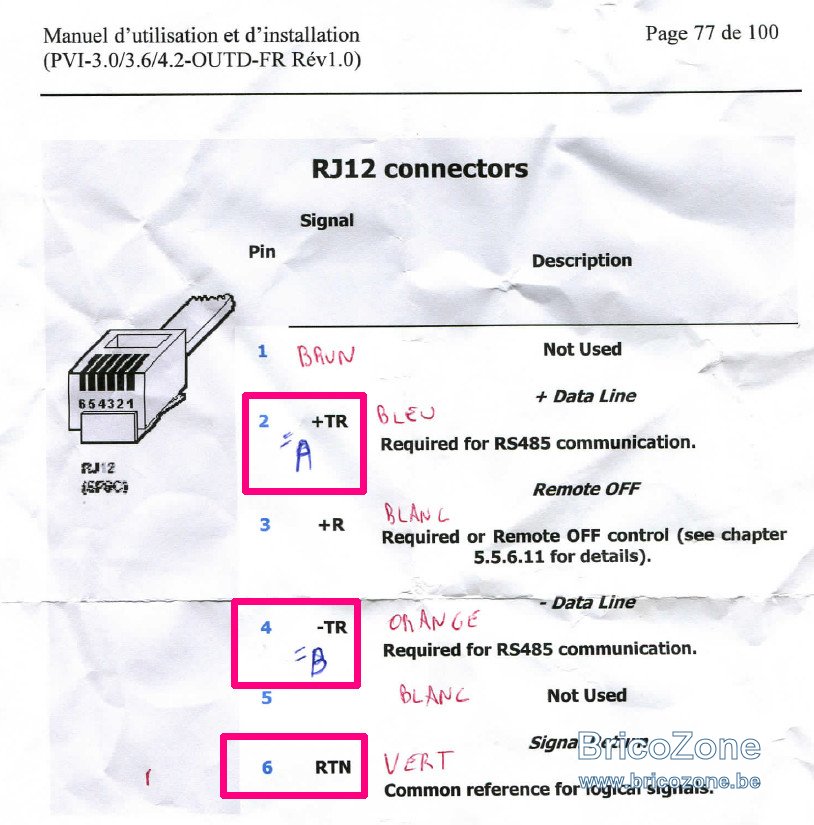

Le RS485 utilise les pins 2 et 4. La pin 6 GND/RTN si l'adaptateur à 3 pins (data+/- et ground).
Pour l'adaptateur USB ça se trouve sur ebay ou amazon ou aliexpress (USB RS485).
Il faut connecter les deux câbles TR+/TR- sur A/B.

Si tu as besoin du fichier zip avec le software Aurora fait le moi savoir, il n'est plus dispo en ligne.

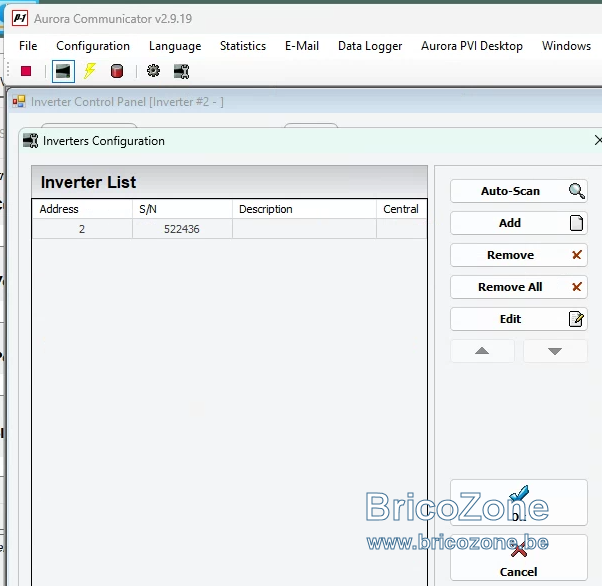

Dans le software il faut choisir le com port et mettre 19200 pour la baud rate,
puis il faut faire un scan pour trouver l'onduleur. Je peux t'expliquer plus tard.
Voir images ci dessous.



M

Mamyrose

• 8 Novembre 2023

• #5

merci pour cette réponse bien détaillée.
Je pense que je ferai faire cette opération par plus malin que moi car c'est un peu hard pour moi.
Si tu sais me donner le software ce serait chouette, tu veux mon adresse mail ?
Pardon, ma question est sûrement bête mais il y aura tjs un cable entre l'onduleur et mon pc ?
Merci beaucoup pour tout



xixou

• 8 Novembre 2023

• #6

Oui il y aura toujours un câble (chez moi j'ai un mini PC dans le garage ou j'y connecte mon matériel solaire et je l'utilise en remote via Wifi en utilisant google remote desktop.
Tu peux me MP ton email pour que je te l'envoies.



M

Mamyrose

• 8 Novembre 2023

• #7

as tu bien reçu mon email en privé car je suis pas certaine d'avoir bien fait ....?



xixou

• 8 Novembre 2023

• #8

C'est envoyé, attention 19 MBytes.



P

PDelneuville

• 18 Mars 2024

• #9

Bonjour.
Je suis tombé par hazard sur cette conversation qui m'intéresse. Je souhaiterai aussi entrer en contact avec Xixou.



jeanphi500

• 19 Mars 2024

• #10

Perso pour le monitoring des anciens onduleurs comme ça je partirais plus sur une solution type Shelly EM qui permet de calculer ça sans se soucier de la marque d'onduleur et des adaptateurs RS485 etc...



xixou

• 20 Mars 2024

• #11

PDelneuville a dit:

Bonjour.
Je suis tombé par hazard sur cette conversation qui m'intéresse. Je souhaiterai aussi entrer en contact avec Xixou.

Cliquez pour agrandir...

Envoies moi un message privé si tu veux le software



C

clicetgo

• 29 Novembre 2024

• #12

Bonsoir Xixou, tout d'abord, un peu d'historique pour que tu comprennes pourquoi j'arrive sur ce post, mon installation photo date de fin 2019, mon onduleur a rendu l'âme ce 30 juillet 2024, appel à l'installateur puisque garanti sur facture pour 10 ans, réponse, désolé monsieur mais c'est une garantie constructeur qui malheureusement a fait faillite, nous n'assurons que la garantie légale de 2 ans, voici un devis de 850€ pour fourniture d'un nouvel onduleur. Tu comprends ma désillusion après même pas 5 ans. Essayé de trouver un réparateur mais les composants "particuliers" sont introuvables. Recherche sur internet et trouvé un Aurora Power One PVI 3,6 TL OUTDS, assez ancien donc mais après étude, les composants sont "standards" trouvables facilement donc réparation normalement facile même dans 5 ans et j'ai acheté et installé moi-même et qui fonctionne. Après des semaines de recherches, j'ai finalement trouvé les logiciels nécessaires, facilement pour le Aurora Communicator 2.9.2, assez difficilement je t'avoue pour le driver Texas Instrument mais j'y suis arrivé. Installation sur un PC Windows 10 et connexion sur le port USB de mon Power One, puisqu'il y en a un et qui est bien reconnu par le système informatique mais pas de données reçues. Tu expliques une connexion de ton système informatique sur RS 485 de ton Aurora qui est très bien faite, bravo et merci. Avant de mettre en place ta solution et de l'essayer, connaîtrais-tu pourquoi je ne parviens pas a obtenir de données via le port USB de l'Aurora alors qu'il en a un.



salva01

• 30 Novembre 2024

• #13

Bonjour,
C'est vrais qu'il faut suivre.
J'ai 2 onduleurs installé en 2013 ; Power One Aurora, le 3 avec le 3.6 TL-OUT-S <<en cas de besoins j'ai le mode d'emploi et la disquette Support Software ZFG.00010.3 de ceux-ci>>.
Entretemps, les onduleurs Power one ont été repris par ABB.
Mes garanties de l'installation PV est assumée par Sunpower et les onduleurs en 2eme lieu par Power One.
Lors d'une panne, S.P. l'a notifiée et j'ai reçus un mail me signalant le transfert la prise en charge et que le service attiré de dépannage de ABB était la Société http://www.ati-be.com/ qui me contacterait.
En 2019 ABB à vendu le département Onduleur résidentiel à la Société FIMER, qui jusqu'à présent à repris contractuellement, le suivi des garanties et après ventes.
https://www.fimer.com/fr/produits-et-services/solaire/onduleurs-de-chaine?scope=150
Tél. +3228086486



xixou

• 30 Novembre 2024

• #14

Je ne sais pas, je n'ai pas de port USB sur mon Aurora/ABB 3.6.
Essaies en RS485.

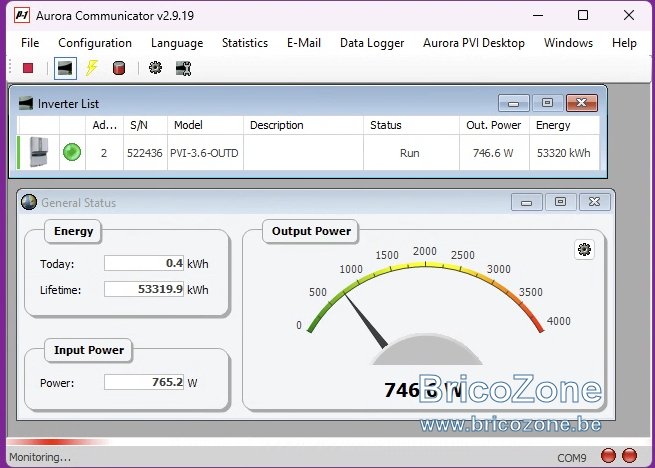

ça tourne encore chez moi, il en est à 53 MWh:



C

clicetgo

• 30 Novembre 2024

• #15

Bonjour Xixou, merci pour ta réponse, je vais certainement essayer ta solution, juste que comme expliqué, j'avais trouvé et installé Aurora Communicator 2.9.2 et je vois que tu utilise la version 2.9.19 que tu proposes gentiment à ceux qui souhaitent l'obtenir. Faisant une recherche sur cette base, je viens de trouver une version 2.9.21, plus récente que la tienne donc, je viens de la télécharger, je vais l'installer et la tester d'abord avec le port USB de mon Aurora et je reviendrai dire quel résultat j'ai obtenu. Pour ceux que cela intéresse, Aurora Communicator V. 2.9.21 : Power-One : Free Download, Borrow, and Streaming : Internet Archive .



salva01

• 30 Novembre 2024

• #16

xixou a dit:

Je ne sais pas, je n'ai pas de port USB sur mon Aurora/ABB 3.6.

Cliquez pour agrandir...

Bonjour xixou,
D'habitude je me contente de lire les messages pour essayé de comprendre.
Ayant eut Aurora 3.6 qui fut changer par un ABB,
Le technicien à l'époque ma dit qu'il était exactement le même que le précédent sauf le nom du fabricants. De ce que je vois de l'extérieur, tous les connecteurs et accessoires le sont.
A la lecture du mode d'emploi P.W., il y est noté la presence d'un connecteur USB avec un usage qui serait limité.
La notice papier du nouveau ABB est succincte et n'en parle pas, sur une image où l'on voit le flan, il n'y a que deux caches connecteurs.
Alors qu'en réalité j'en ai une troisième pour USB.
Photos jointe :

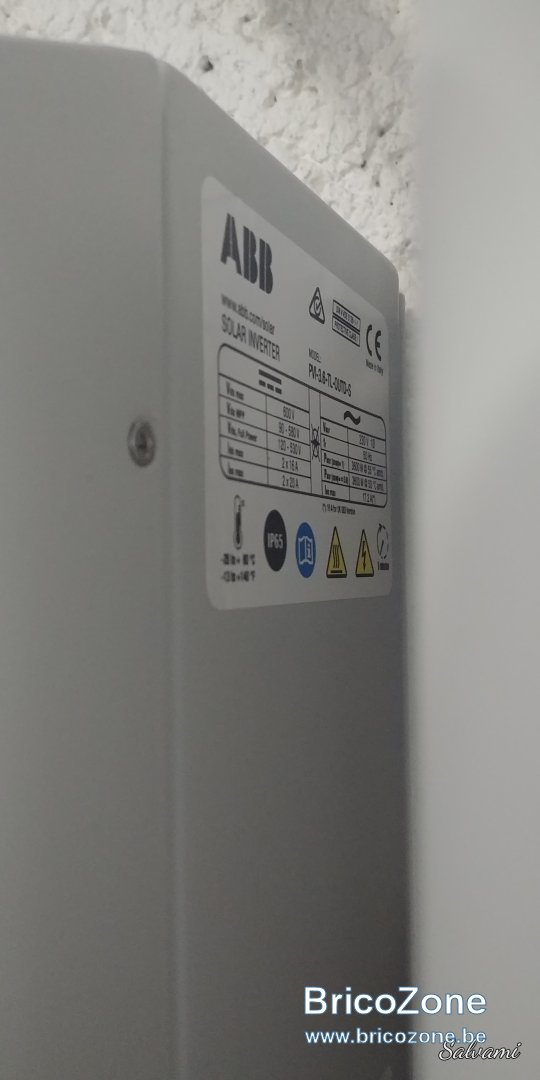

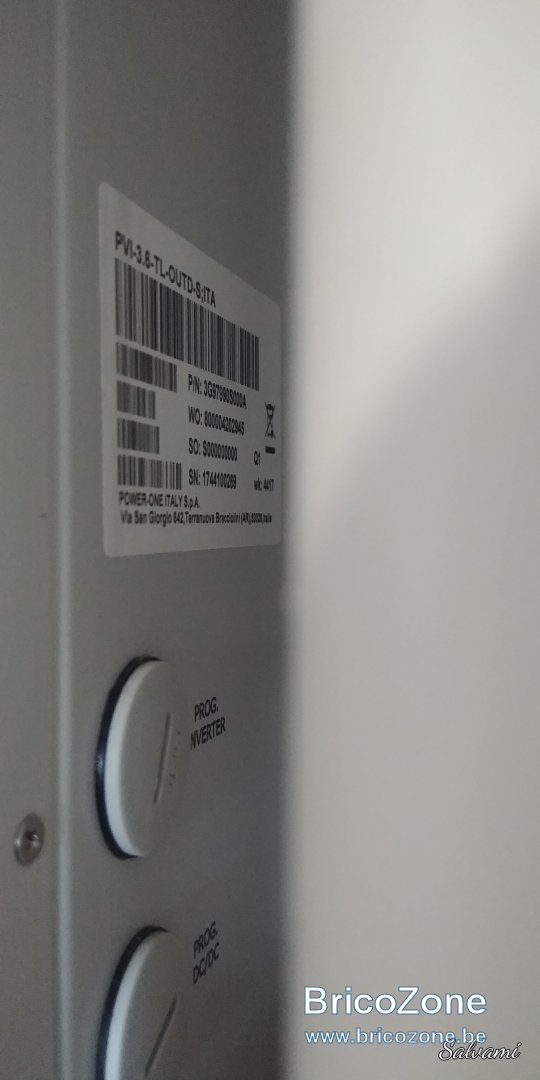

Les deux références collée sur le 3.6 ABB.
Extrait notice Power-one ou il parle de l'USB.

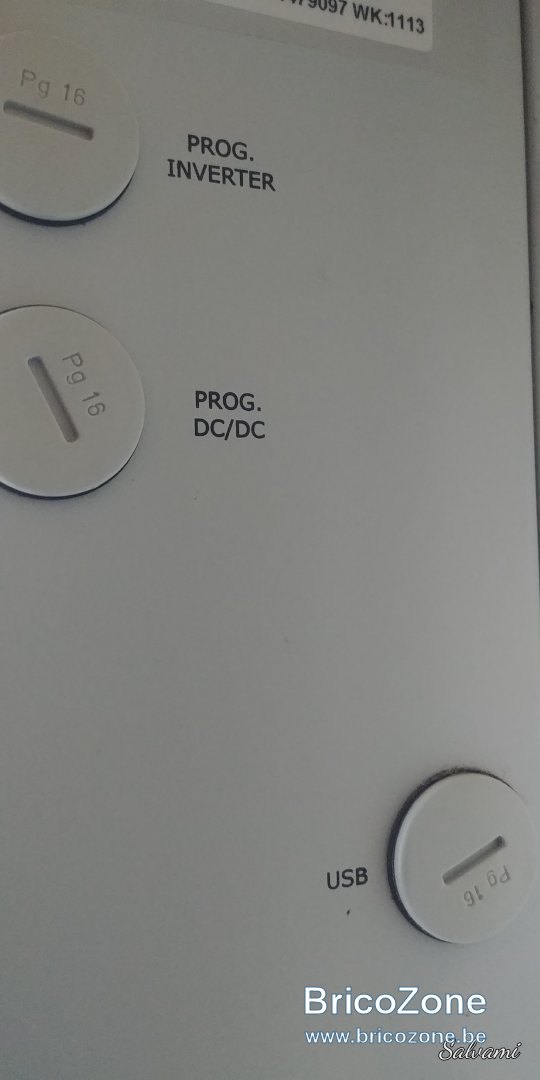

Vue des trois bouchons de connecteurs.



xixou

• 30 Novembre 2024

• #17

Oui les onduleurs ABB sont les même qu' Aurora, on a d'ailleurs repris la carte mémoire de l'ancien pour mettre dans l'abb pour garder les valeurs de production.
En effet je vois le troisième cache aussi (pas d'inscription USB sur le mien), je ne l'avais pas vu car caché derrière le tube de câblage.

Je vais tester le soft 2.9.21 demain quand il y aura du soleil (sinon pas de comm possible), merci pour le lien.



xixou

• 1 Décembre 2024

• #18

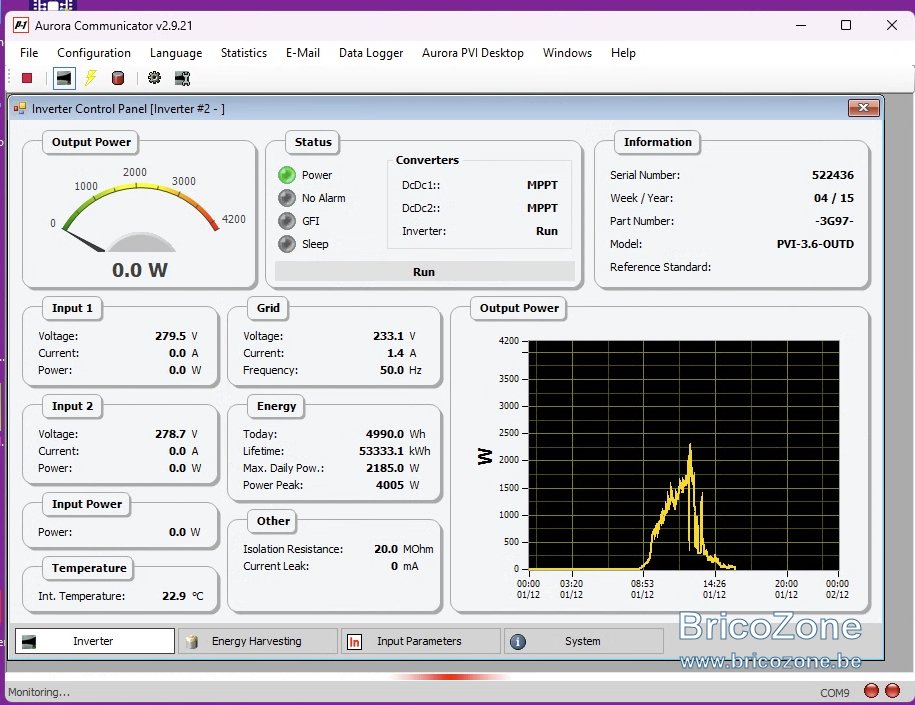

C'est fin de journée juste avant la nuit, je vais encore regarder demain pour voir si le 0W remonte. Le grid indique 1.4A, ça devrait du coup être 300W.
La prod de la journée est correcte.



C

clicetgo

• 2 Décembre 2024

• #19

Bonjour, désinstallé ma version 2.9.2 et installé la 2.9.21, aucune différence visuelle. Reconnaissance directe de mon port com1 virtuel connecté au port USB de mon Aurora qui est reconnu, Auto Scan pour trouver l'Aurora mais rien.
Les infos du manuel de salva01 "Ce port a été conçu pour une utilisation de diagnostic et pour la mise à jour du firmware du contrôleur interne. Ils déconseillent même l'utilisation du port à des fin de monitorage" disent donc bien ce qu'il en est, il ne doit être accessible que via un logiciel de diagnostic et pas via le Aurora Communicator. J'ai commandé un adaptateur USB RS485 qui devrait arriver ce vendredi. Merci à xixou et salva01 pour ces échanges d'informations. Je vous communique les infos dès que j'ai installé l'adaptateur, dans 5-6 jours donc.



C

clicetgo

• 7 Décembre 2024

• #20

Bonjour, reçu mon adaptateur USB-RS485, récupéré un câble téléphone RJ11 (4 fils c'est suffisant, pas besoin du RJ12 avec 6 fils, en plus il n'en faut que 2, juste qu'ils doivent être à la bonne place) d'un bon vieux téléphone fixe (pour ceux qui ont connu cela), juste surpris par la connectique du PowerOne Aurora qui s'il transmet en RS485 n'en respecte pas la norme, A+ correspond au fil 2 du RJ11 et B- au fil 4. Reconnaissance de l'adaptateur, lancement Aurora Communicator, adaptation sur le port com3 attribué par le système lors de la connexion de l'adaptateur, lancement Auto scan et de suite reconnaissance de mon onduleur. Alléluia, ça fonctionne. Encore merci à xixou pour les infos RS485 et également à salva01 pour les infos du port USB du PowerOne. Par curiosité, je vais faire des recherches sur un logiciel de diagnostic, je vous tiens au courant si je trouve quelque chose
