Partie coffret d'une nouvelle installation PV

baziles18

baziles18

  • #1
Bonjour à tous,

J'ai récemment installé 2 strings de 10 PV sur mon toit plat.

Le tout sera raccordé à un onduleur Sunnyboy 5.0 (monophasé)

J'ai actuellement un raccordement électrique en monophasé 63A.

Ci dessous vous trouverez un extrait de mon unifilaire (j'ai bien entendu une page 2 avec un 30ma).

L'ami électricien qui m'a fait le coffret va venir cette semaine pour raccorder mon onduleur au coffret et il n'a jamais entendu parlé de disjoncteur limiteur.

Il s'apprête donc à mettre un disjoncteur de 25A (onduleur de 5Kva) pour l'onduleur raccordé sous mon 300ma et .... rien d'autre.

Vu mon niveau infiniment proche de zéro en électricité pourriez-vous me dire :

1) si cela est correct (j'ai l'impression que mon installation pourrait "tirer" plus de 63A au risque de l'endommager) ?

2) quel serait le raccordement correct à effectué (croquis unifilaire serait un must que je puisse lui mettre sous le nez)

D'avance je vous en remercie,


  • #2
J'allais oublier ...

3ème question je descend en 6 carré de mes PV, c'est aussi OK de raccorder au coffret en 6 carré ? J'avais cru lire qu'un 10 carré était imposé par le Rgie ?

  • #3
En fait ça dépend pas mal des contrôleurs.. Peut-être que ton électricien n'a jamais eu affaire à un contrôleur pointilleux.
Pour faire simple, dans ton tableau tu as 2 sources:
  • le réseau, qui peut t'amener 63A au maximum
  • ton onduleur qui peut t'amener 22A au maximum
Potentiellement, tu pourrais donc avoir un cas où tu tirerais plus de 80A sans que rien ne saute (c'est un peu extrême mais c'est possible).
Si tu ne fais rien de spécial dans ton tableau et que tu mets effectivement un disjoncteur de 25A, ça implique que tous les composants qui sont exposés à ce courant doivent être dimensionnés en conséquence. Donc tous les pontages en 16 carré et ton différentiel 30mA en 85A minimum.
Je ne te fais pas un dessin, c'est un gros changement et changer le différentiel n'est pas donné (vraiment pas).

Donc ce qu'on fait c'est qu'on va ajouter ce fameux disjoncteur limiteur qui va limiter le courant max vers ton tableau existant à la valeur actuelle, soit 63A.
Pour cela, on va faire comme suit:
On installe le disjoncteur d'injection PV (le 25A) directement en sortie de ton 300mA. En parallèle de celui-ci on ajoute le disjoncteur limiteur de 63A.
Ensuite la sortie de ton disjoncteur limiteur alimente tout le reste de ton tableau.

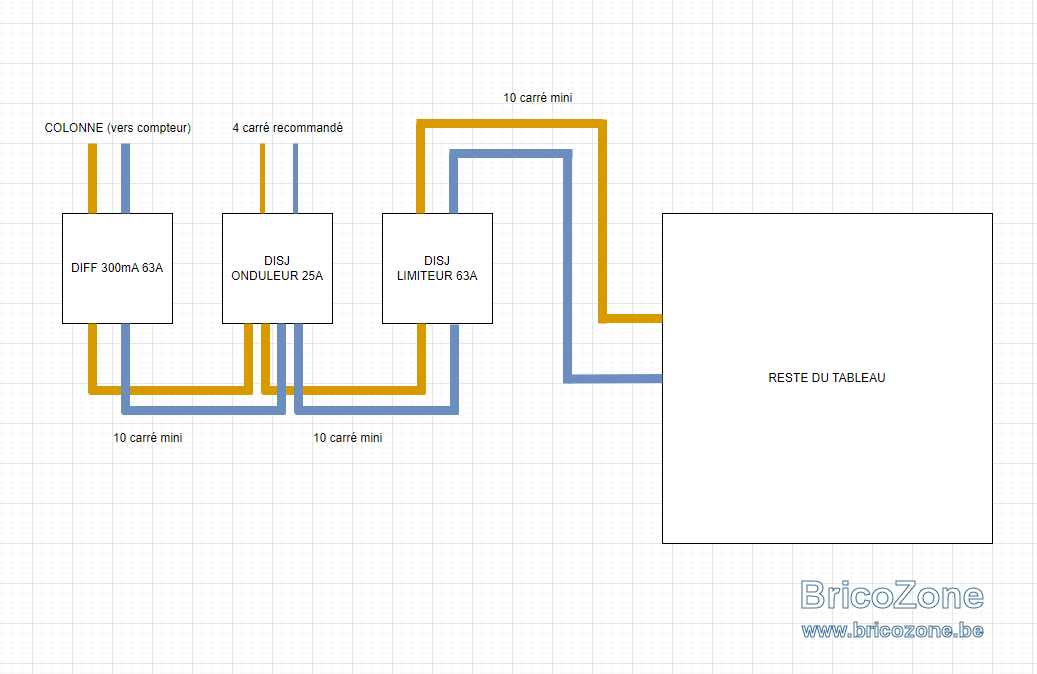

Ca donnerait ceci en gros (je viens de dessiner en vitesse):

  • #4
Pour la section du cable AC entre ton onduleur et le disjoncteur choisis du 4 carré

  • #5
En fait il n'a jamais fait de solaire mais je préfère, et j'ai bien fait confronter plusieurs avis.

Merci c'est limpide même pour moi :)

  • #6
jeanphi500 a dit:
...
  • le réseau, qui peut t'amener 63A au maximum
  • ton onduleur qui peut t'amener 22A au maximum
Cliquez pour agrandir...

Je califourchonne ce fil:

Je suis dans une situation similaire quoi que moins extrème
  • Mon disjconteur "compteur" est 50A
  • Mon onduleur 5KVA et disjonteur 25A
  • diff 300mA est 63A
  • diff 30mA est 63A
  • les peignes et pontages entre lignes sont 63A également
ça a été réceptionné sans de disjoncteur de protection 63A
donc potentiellement le courant max serait de 72A
C'est grave ?

AMHA ç'est pas "TROP" grave mais il faudra être créatif lors de la future installation de la borne de recharge

  • #7
Avec une borne de recharge il suffira de lui adjoindre le compteur qui comptabilise ce qui va vers le réseau. Et il faudra spécifier un courant max de 50A.
La borne adaptera sa charge en fonction de la différence entre les 50A et la consommation instantanée de la maison.

Comme je le disais, certains contrôleurs sont attentifs à ce point et d'autres pas du tout. Il y a 10 ans personne ne parlait de ce type de branchement.

  • #8
jeanphi500 a dit:
Avec une borne de recharge il suffira de lui adjoindre le compteur qui comptabilise ce qui va vers le réseau. Et il faudra spécifier un courant max de 50A.
La borne adaptera sa charge en fonction de la différence entre les 50A et la consommation instantanée de la maison.

Comme je le disais, certains contrôleurs sont attentifs à ce point et d'autres pas du tout. Il y a 10 ans personne ne parlait de ce type de branchement.
Cliquez pour agrandir...
OK merci !
Ca ne devrait pas être trop limitant, laplupart des VE se chargent en 32A en mono ( 7.2 Kw pas 11)

  • #10
Voilà j'ai respecté le schéma de @jeanphi500, je suis sur compteur linky.
La réception ne devrait avoir lieu que dans 3 à 4 semaines. J'ai fais le test de puis ce matin de basculer l'onduleur sur "I" (on) et mon compteur linky enregistre bien de la production et la lampe d'activité est bien verte.

Pour info il s'agit d'un Sunny Boy 5.0 (41v de 2020) que j'ai pu acheter d'occasion suite au passage à un onduleur hybride.

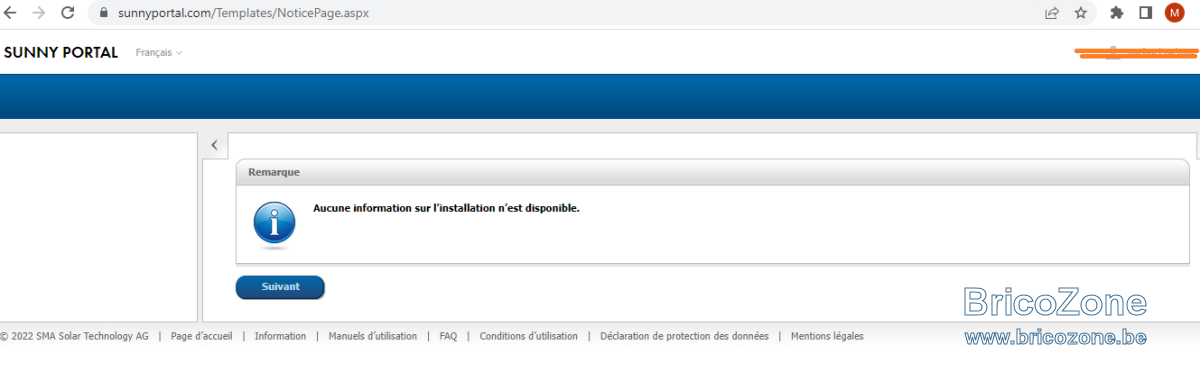

Bref je me crée un compte sur sunnyportal, mais celui-ci est vide. Je n'ai pas l'assistant d'installation ...
Y a t'il une étape que j'ai loupé ? Mon onduleur n'est pas branché à internet (je viens de commander un devolo).



  • #11
baziles18 a dit:
Voilà j'ai respecté le schéma de @jeanphi500, je suis sur compteur linky.
La réception ne devrait avoir lieu que dans 3 à 4 semaines. J'ai fais le test de puis ce matin de basculer l'onduleur sur "I" (on) et mon compteur linky enregistre bien de la production et la lampe d'activité est bien verte.

Pour info il s'agit d'un Sunny Boy 5.0 (41v de 2020) que j'ai pu acheter d'occasion suite au passage à un onduleur hybride.

Bref je me crée un compte sur sunnyportal, mais celui-ci est vide. Je n'ai pas l'assistant d'installation ...
Y a t'il une étape que j'ai loupé ? Mon onduleur n'est pas branché à internet (je viens de commander un devolo).


Voir la pièce jointe 126225
Cliquez pour agrandir...

Bonjour,

Si l'onduleur n'est pas connecté à internet...il est impossible de créer l'installation sur Sunnyportal.

  • #13
Yucatan a dit:
Bonjour,

Si l'onduleur n'est pas connecté à internet...il est impossible de créer l'installation sur Sunnyportal.
Cliquez pour agrandir...

Aaaah bon je vais attendre quelques jours le temps de recevoir mon devolo.

Merci bien, je vais contacter SMA pour le reset du mot de passe pendant ce temps là.

J'ai produit 8Kw/h depuis ce matin 9h (merci linky) cela semble donc fonctionnel et j'ai cuit mon repas de midi au four sans qu'un seul centième de kwh ne soit utilisé depuis le réseau

  • #14
On réceptionne mon installation ce mercredi. (en principe tout est OK)

J'ai imprimé le document pour l'installation d'une installation de puissance <10.0 kVA et je sèche un peu sur certaines questions.

  • Tout d'abord mes codes EAN, j'ai un compteur Linky (réglé en jour/nuit) et je ne trouve pas ou est noté cette information ?
  • En cas d'utilisation d'un relais de découplage et/ou relais anti-retour ou limiteur spécifiez sa marque et son type. La seule chose que j'ai dans mon installation c'est un disjoncteur de 63A comme expliquez par @jeanphi500 en #3 dois je l'indiquer à cet endroit et comment ?
  • J'ai mis à jour mon unifilaire au complet (donc pas uniquement la partie photovoltaique), je peux faire signer et transmettre celui-là en annexe du document ?

  • #15
baziles18 a dit:
On réceptionne mon installation ce mercredi. (en principe tout est OK)

J'ai imprimé le document pour l'installation d'une installation de puissance <10.0 kVA et je sèche un peu sur certaines questions.

  • Tout d'abord mes codes EAN, j'ai un compteur Linky (réglé en jour/nuit) et je ne trouve pas ou est noté cette information ?
  • En cas d'utilisation d'un relais de découplage et/ou relais anti-retour ou limiteur spécifiez sa marque et son type. La seule chose que j'ai dans mon installation c'est un disjoncteur de 63A comme expliquez par @jeanphi500 en #3 dois je l'indiquer à cet endroit et comment ?
  • J'ai mis à jour mon unifilaire au complet (donc pas uniquement la partie photovoltaique), je peux faire signer et transmettre celui-là en annexe du document ?
Cliquez pour agrandir...
pour la Q1; c'est probablement indiqué dans le contrat de livraison d'énergie ( espace client)

  • #16
baziles18 a dit:
On réceptionne mon installation ce mercredi. (en principe tout est OK)

J'ai imprimé le document pour l'installation d'une installation de puissance <10.0 kVA et je sèche un peu sur certaines questions.

  • Tout d'abord mes codes EAN, j'ai un compteur Linky (réglé en jour/nuit) et je ne trouve pas ou est noté cette information ?
  • En cas d'utilisation d'un relais de découplage et/ou relais anti-retour ou limiteur spécifiez sa marque et son type. La seule chose que j'ai dans mon installation c'est un disjoncteur de 63A comme expliquez par @jeanphi500 en #3 dois je l'indiquer à cet endroit et comment ?
  • J'ai mis à jour mon unifilaire au complet (donc pas uniquement la partie photovoltaique), je peux faire signer et transmettre celui-là en annexe du document ?
Cliquez pour agrandir...

Le code ean est indiqué sur une facture de régularisation annuelle de votre fournisseur.
Pour le reste c est votre installateur qui devrait compléter les infos.

  • #17
Yucatan a dit:
Le code ean est indiqué sur une facture de régularisation annuelle de votre fournisseur.
Pour le reste c est votre installateur qui devrait compléter les infos.
Cliquez pour agrandir...

L'installateur c'est moi en l'occurrence ;)

  • #18
baziles18 a dit:
L'installateur c'est moi en l'occurrence ;)
Cliquez pour agrandir...

Le Sunnyboy inclut un relai de découplage intégré donc il n y en a pas un de nécessaire en extérieur.

le schéma unifilaire nécessaire est uniquement celui de l installation pv + schéma de positionnement + schéma représentant les pv sur la toiture avec le chemin filaire du string

Dernière édition:
  • #19
Yucatan a dit:
Le Sunnyboy inclut un relai de découplage intégré donc il n y en a pas un de nécessaire en extérieur.

le schéma unifilaire nécessaire est uniquement celui de l installation pv + schéma de positionnement + schéma représentant les pv sur la toiture avec le chemin filaire du string
Cliquez pour agrandir...

Merci bien, je vais regarder pour màj tous mes documents demain :)

  • #20
Salut ,

je vais un peu suivre le sujet , car j’ai moi aussi réalisé auto installation des panneaux et onduleur .
Tu as réussi à avoir un visuel sur la production ?
J’ai réussi à ajouter sur sunna portail mais celui ci ne m’affiche pas la production quotidienne.
