Piquage sur tuyau cuivre 18 mm vers multicouche

J

jbsa

• 18 Mars 2025

• #1

Bonjour,

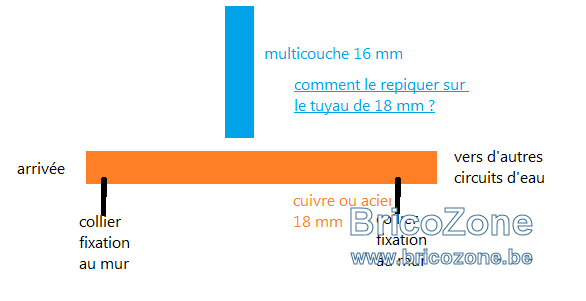

J'ai un tuyau en cuivre ou acier existant de 18mm de diamètre.
Je voudrais repiquer dessus une dérivation vers du multicouche de 16mm.

Comment faire, avec un minimum d'outil et sans soudure ?

Pour les raccords, je sais qu'il existe des raccords multicouche/cuivre avec des simples bagues, à "visser" (même pas besoin de pince à sertir). Pour un repiquage c'est possible aussi ?

Merci d'avance



Dernière édition: 18 Mars 2025

BernardBrico

• 18 Mars 2025

• #2

pour realiser un piquage il vous faut d abord savoir une partie droite la veritable section le cuivre c est du16 x18 ou 20x 22 ou plus rarement du 18x 20 l acier 12x17 ou 15x 21 le tuyau est aerien fixe au mur ou encastre au prealable repondez a nos interrogations une photo des lieux est un plus l alimentation est elle comdanable le piquage pour un non initie ce fait de preference le matin avec une boutique ouverte



J

jbsa

• 18 Mars 2025

• #3

Merci @BernardBrico. La seule chose que je vois c'est que le diamètre "extérieur" c'est du 18 mm. Je ne sais pas si c'est du cuivre ou acier, c'est un peu ancien (et peint par dessus).

Tout est fixé au mur avec des colliers de fixation, c'est dans une cave, ce n'est pas encastré.

Oui je peux condamner l'alimentation sans problème.



A

A.L.

• 18 Mars 2025

• #4

Eau chaude, froide, chauffage, gaz ?
Pour voir si c'est du cuivre ou de l'acier : gratter la peinture sur quelques centimètres.
Si c'est plus ou moins gris en dessous de la peinture c'est sûrement de l'acier.
Si "cuivré" ben, c'est du cuivre



BG1000

• 18 Mars 2025

• #5

Essayer avec un aimant?

Si c'est du cuivre un raccord hanté bicone ensuite un raccord cuivre - multicouche ou toute combinaison
Si c'est de l'acier remplacer le tube acier par du multicouche
ou employer des raccords à compressions pour tube acier



eljub

• 18 Mars 2025

• #6

BG1000 a dit:

un raccord hanté bicone

Cliquez pour agrandir...

je sais que c'est le correcteur mais ça m'a fait rire



J

jbsa

• 18 Mars 2025

• #7

BG1000 a dit:

Si c'est du cuivre un raccord hanté bicone ensuite un raccord cuivre - multicouche ou toute combinaison

Cliquez pour agrandir...

Merci ! Si je mets un raccord en T bicône, sur la nouvelle dérivation, je ne pourrais pas mettre un raccord cuivre/multicouche directement, si ? Faut-il que je mette un bout de tuyau en cuivre de quelques centimètres ?

Deuxième problème : si je prends un raccord en T bicône 18 mm, il y aura 18 millimètres au niveau des 3 sorties, n'est-ce pas ?
Du coup comment y connecter un multicouche 16 mm?



A

A.L.

• 18 Mars 2025

• #8

Il faut voir chez un "vrai" fournisseur de matériel de plomberie.
Il existe des raccords pour tous les types de tuyaux.
Chez moi, il y a du cuivre, de l'acier, du multiplex ( de diverses marques), du PPR (Niron) le tout relié par des raccords adhoc.



BG1000

• 18 Mars 2025

• #9

C'est du cuivre ?
Il faut chercher Té bicône 18mm BSP (BSP British Standard Pipe ''gaz")
Rien de tel que l'intelligence non artificielle d'un comptoir particulier d'un revendeur pro.



J

jbsa

• 18 Mars 2025

• #10

BG1000 a dit:

C'est du cuivre ?
Il faut chercher Té bicône 18mm BSP (BSP British Standard Pipe ''gaz")
Rien de tel que l'intelligence non artificielle d'un comptoir particulier d'un revendeur pro.

Cliquez pour agrandir...

Héhé oui, je vais aller voir de ce côté là

Donc :
* je scie mon tuyau horizontal en cuivre, avec un espacement de quelques centimètres (je sais pas de combien exactement...)
* je ponce les zones coupées au papier de verre
* je mets le Té bicône 18 mm
* je serre avec des clef plate / clef à molette
* au niveau de la nouvelle sortie 18mm, je mets quoi pour connecter multicouche 16 mm ?

Sortie du Té 18mm
<---- 10 cm de tuyau cuivre en 18 -->
Raccord cuivre 18/16
<---- 10 cm de tuyau cuivre en 16 -->
Raccord 16 cuivre / 16 multicouche
<---- Tuyau multicouche 16 -->

Il n'y a pas plus simple ?



BG1000

• 18 Mars 2025

• #11

il existe des té bicone bsp... voir #9



A

A.L.

• 18 Mars 2025

• #12

Pas besoin de cuivre entre le Té et le raccord multicouche.
Un raccord comme ceci pour le cuivre ( le même que celui de @BG1000 ):

Puis ceci pour le multicouche :


Le tout aux bonnes dimensions.



BG1000

• 18 Mars 2025

• #13

Ou remplacer le tube à piquer par du multicouche



J

jbsa

• 18 Mars 2025

• #14

Super, merci à tous pour les conseils !
