Terre principale

Cory

• 3 Mai 2019

• #21

RobBZ a dit:

Éparpillé dans le jardin alors, le long dune clôture par exemple...

A linterieur de la maison c'est parfois pas de la terre directement...

Cliquez pour agrandir...

Parfaitement exact.



electron

• 3 Mai 2019

• #22

Salut,

La mesure a été prise avec un appareil Fluke pour mesure de terre, un autre électricien pensionné a également pris la mesure trois jours avant moi, il arrive au même résultat.
Le sol est du sable et de la terre.



Cory

• 3 Mai 2019

• #23

C'est surtout le sable qui risque de causer des problèmes.
Multiplier les piquets et chercher la meilleure terre possible.



electron

• 4 Mai 2019

• #24

Salut,

J'ai mis 8 piquets ce matin, de 170 Ohms je suis descendu à 95 Ohms, ça ne descend pas bcp, je mesure à chaque piquet que je mets et qq fois ça descend que de 4 Ohms.

Je ceois que je n'ai pas fini avec cette terre de m.....
Croyez-vous que si je place un cuivre plombé dans cette tranchée la valeur sera meilleure qu'avec les piquets.

Merci



Cory

• 4 Mai 2019

• #25

Je ne garantirait pas que ce sera meilleur, mais ça ne peut qu'aider.
Quand vous faite la mesure c'est tous les piquets reliés ensemble quand même ?
Je pose la question car j'ai eu un client qui n'en finissait pas d'enfoncer des piquets mais les mesurais individuellement



electron

• 4 Mai 2019

• #26

Bien évidemment que je teste un fil du testeur connecté ou sectionneur ouvert et les deux autres fils avec les deux petits piquets du testeur dans la terre.
Je pense que je vais mettre 50 m de cuivre plombé dans la tranchée, une extrémité reliée au premier piquet puis dérouler dans la tranchée.

Comment font les pros quand ils rencontre ce genre de problème.



globis

• 4 Mai 2019

• #27

J’ai eu un cas similaire. Terre à 150 ohms avec un piquet existant. Au total, il a fallut 11 piquets de 210 cm pour arriver à 20 ohms.
Certains piquets plantés ne changeaient quasi pas la mesure (quelques ohms en moins). Par contre, par chance, un ou deux piquets (les derniers bien sur) ont permis d’obtenir une valeur correcte.



Cory

• 4 Mai 2019

• #28

"Comment font les pros quand ils rencontre ce genre de problème"
La même chose, ajouter des piquets en cherchant le meilleur terrain possible.



flashman

• 4 Mai 2019

• #29

Les piquets du testeur sont branchés dans la même pelouse?



BG1000

• 4 Mai 2019

• #30

Bonjour

Une idée de l'épaisseur de la couche de sable ?
Connecter des piquets l'un derrière l'autre pour arriver à un autre substrats plus profond. Il doit y avoir un risque de flambage de la tige ainsi faite plus longue

BG



electron

• 4 Mai 2019

• #31

Salut Flashman, oui ils sont dans la meme pelouse
La couche de sable est mélangée à la terre, elle n'est pas mesurable en cm.



Cory

• 4 Mai 2019

• #32

Ajouter des piquets, il n'y a vraiment pas beaucoup de choix.

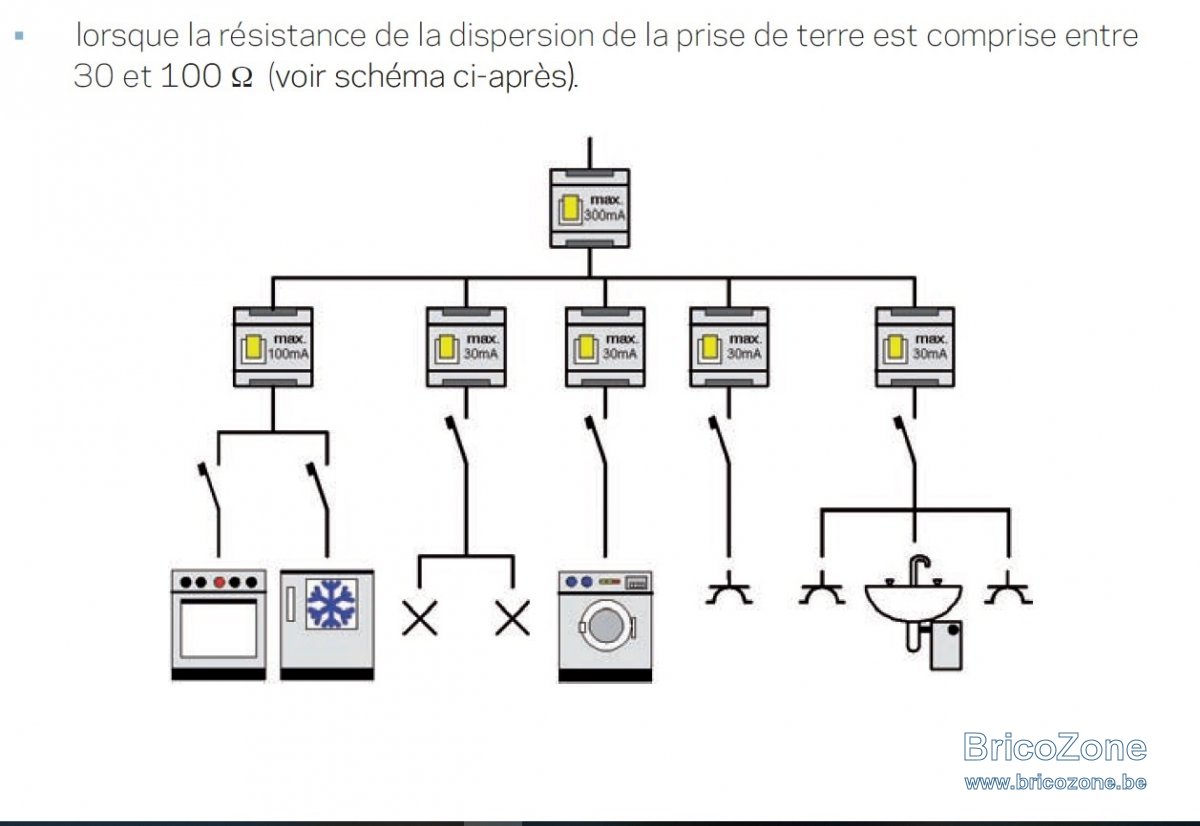

Et si vraiment vous restez entre 30 et 100 Ohms il ne reste qu'à ajouter des différentiels.



electron

• 6 Mai 2019

• #33

Salut à tous,

Voilà, après avoir passé mon samedi à creuser 25m de tranchée et placé 10 piquets et bien de 170 Ohms je suis descendu à 90 Ohms.
Reste à atteindre les 20 Ohms pour avoir une marge.
Y a encore du boulot.
Depuis quelle année les 30 Ohms sont-ils d'application.

Merci



Cory

• 6 Mai 2019

• #34

electron a dit:

Depuis quelle année les 30 Ohms sont-ils d'application.

Cliquez pour agrandir...

Bhein depuis la création du RGIE



electron

• 6 Mai 2019

• #35

Je demande ça car sur la porte du coffret disj. j'ai vu écris 70 Ohms, si c'était la terre mesurée à l'époque je comprends pas comment le contrôle est passé.



Cory

• 6 Mai 2019

• #36

Il peut y avoir plusieurs raisons, la terre peut avoir été "truquée", la nature du terrain, la nappe phréatique descendue, ... .



flashman

• 7 Mai 2019

• #37

C'est quand même très étonnant que ça n'aie pas avec autant de piquets......


Vous êtes sûr que vous vous y prenez bien pour les mesures et/ou les connexions?


Les piquets s'enfoncent facilement ?


Vous sauriez prendre des photos si la tranchée est encore ouverte ?



BG1000

• 7 Mai 2019

• #38

J'ai un vague souvenir que le sable est peu conducteur...



Cory

• 7 Mai 2019

• #39

Effectivement le sable pur est mauvais conducteur, mais comme ici mélangé à de la terre et vu le nombres de piquets la terre devrait être bonne.
Je doute aussi de la manière de la prise de mesure et je soupçonne même la mesure individuelle de chaque piquet.



BG1000

• 7 Mai 2019

• #40

Le tambour de machine à laver n'est pas plus efficace?
J'arrive à 2 dm2 par m linéaire pour le cuivre 35mm2.

BG
