questions électricité en vrac

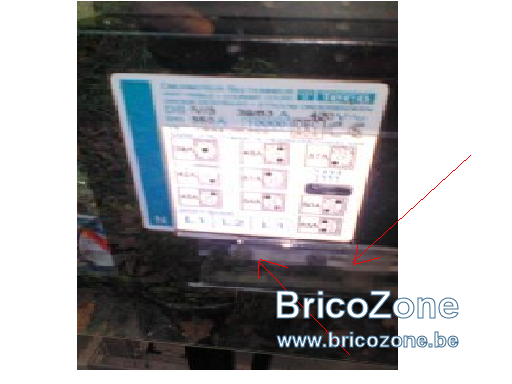

Sur la première photo, vous prenez la légende... c'est plutôt les barettes et vis derrière la petite vitre transparente, juste en dessous de celle-ci qu'il fallait prendre... Et pas de travers comme ça, ça aurait été droit, on aurait peut être pu voir...

j'ai bien examiné le coffret ORES et j'ai rien vu d'autre.....

petites questions en vrac :

1. Un disjoncteur à broche mini-jump dispose-t-il d'une P et d'un N ? Si pas on est d'accord qu'il faut au min 2 disjoncteur de ce type ?

2. En triphasé c'est dingue (= dangereux) de travailler avec ce type de dysjoncteur ?
cf le chauffe eau-électrique sur 3 disjoncteurs mais je ne sais pas (encore) où est raccordé le N (s'il, est raccordé)
cf photo en haut à gauche : 3 disjoncteurs 35 A chacun.

3. Pour la rangée du bas (8 disjoncteurs) j'ai pu retrouver les circuits avec à chaqe fois des paires de disjoncteurs. Par contre pour ceux du haut (5 disj + un vide tout à fait à droite) : quasi rien. C'est du à quoi ? défectuosité des disjoncteurs ? Un point lumineux dans la cuisine et le frigo sont toujours allumés alors que tout les disjoncteurs sont abaissés ?

4. j'ai lu ça sur les disjoncteurs à broches Mini-jump :

"Longévité


Longevite electrique: 8.000 manoeuvres sous 230V, sous In et cos phi = 0,9. Longevite mecanique: 20.000 manoeuvres.

Broches de contact

Pouvoir de coupure

Le pouvoir de coupure du Mini-Jump est de 3000A. De nombreux calculs et mesures effectues par les compagnies d'electricite revelent que, dans les installations domestiques, le niveau de 1500 A est souvent depasse mais que le niveau de 3000A est rarement atteint.

Un disjoncteur a pouvoir de coupure de 3000A convient donc parfaitement aux courants de courts-circuits des installations domestiques actuelles.

Norme

EN 60898, agrement CEBEC et CE
Mini-Jump - Disjoncteurs à broches

L'entraxe des broches est de 20 mm pour ● les huit executions.

● Le diametre exterieur des broches est de 7 mm.

● Le systeme brevete des broches permet d'utiliser les Mini-Jump dans des bases avec une ou deux alveoles.

● Les executions jusqu'a 25A peuvent etre placees dans les bases de coupe-circuit a broches de 20 et 50A.

● Les executions 32A et 40A peuvent etre montees uniquement dans les bases de 50A.

Les Mini-Jump jusqu'a 20A n'ont pas de detrompeur et conviennent par consequent pour tous types d'anciennes bases de coupecircuit

a broches."

5. C'est quoi un bobinnage ?
merci

Ce qu'il faut est bien sur la photo mais on ne voit rien...
C'est la position des vis et des barettes (que la légende explique) qui détermine la puissance du compteur. Le distributeur positionne les barettes selon ce pourquoi on paye, c'est réglable.

Les fusibles automatiques n'ont pas de P ni N.
Selon les normes actuelles toutes les phases ET le neutre s'il y en a doivent être coupé simultanément.
De là l'avantage des disjoncteurs.
Un bobinage est un enroulement de fils.

1. Un disjoncteur à broche mini-jump dispose-t-il d'une P et d'un N ? Si pas on est d'accord qu'il faut au min 2 disjoncteur de ce type ?

cà ne protège qu'une phase, donc, il en faut deux si on veut protéger phase et neutre

2. En triphasé c'est dingue (= dangereux) de travailler avec ce type de dysjoncteur ? Pas top, effectivement...
cf le chauffe eau-électrique sur 3 disjoncteurs mais je ne sais pas (encore) où est raccordé le N (s'il, est raccordé)

Il n'est peut-être pas raccordé, pas forcément nécessaire... Comme il peut être branché en direct, ce qui n'est pas top.


3. Pour la rangée du bas (8 disjoncteurs) j'ai pu retrouver les circuits avec à chaqe fois des paires de disjoncteurs. Par contre pour ceux du haut (5 disj + un vide tout à fait à droite) : quasi rien. C'est du à quoi ? défectuosité des disjoncteurs ? Un point lumineux dans la cuisine et le frigo sont toujours allumés alors que tout les disjoncteurs sont abaissés ?

A déterminer, que dire d'autres...

Pour le frigo, c'est qu'il est branché en direct, ce qui ne devrait pas être le cas.




Un bobinage, c'est une bobine de fils (de cuivre généralement). il y a çà dans les disjoncteurs, les transfos et les moteurs par exemple..

Bonjour,

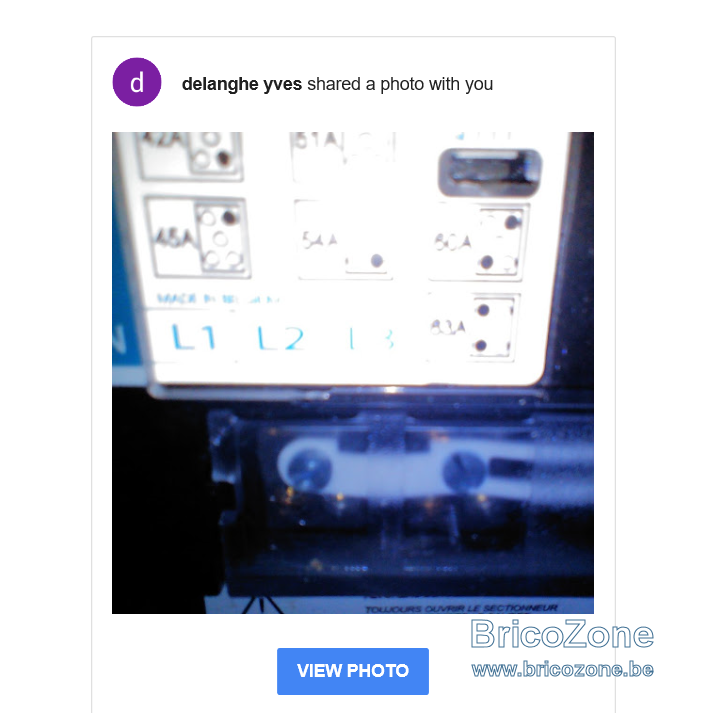

voici une autre photo du compteur.
Pense pas qu'elle soit assez nette pour distinguer les vis et barettes.

Selon le rapport de PV d'installation (qui n'est pas la bible....) soit 40 A en tri-phasé 3 x 400 v
Aussi, la personne du réseau m'avait bien dit : en puissance 27 kW

J'ai retesté tous les circuits (8 au total).

pour les 3 plus gros consommateurs à savoir :

Circuit 1. Le chauffe eau électrique (18 kW). D'après le tableau (et après test) 3 disjoncteurs à broches (type mini jump) 32 A chacun (à mon avis 25 A aurait été suffisant). Relié le tout : 5 fils (3 P +N+ la terre). Appareil fonctionne.

Le N est-il actif vu que 3 disjoncteurs ?

Circuit 2. la cuisinière "tout en un" (dont 4 plaques et le four) pour les plaques : 6000 W (environs) et four 2000 W (environs) sur 3 disjoncteurs à broches 16 A chacun. Relié la cuisinière à une prise spéciale (5 bornes) en tri-phasé
+ le neutre. Appareil fonctionne.
Le N est-il actif vu que 3 disjoncteurs ?

Délesteur pour l'eau chaude (arrêt de la cuisinière). Donc pas possible d'utiliser les deux en même temps (18 kW + 8 kW à fonds bien entendu....sans oublier le reste....)

L'accumultateur-chauffage (8 kW) : je sais pas encore vu que coffret spécial qui est fermé (certitude branché sur compteur exclusif de nuit) mais reste le ventilateur + thermomètre + contacteur + sonde (s'il existe) sur le compteur bi-horaire sur circuit 3 (2 disjoncteurs à broches 16 A chacun)


Circuit 6 : se trouve le radian de la sdb (doit bien faire 2000W) un convecteur (chauffage) de la chambre (idem en W) + prises et points lumineux chambre + SDB ET cuisine : ça me parait beaucoup protégé par 2 disj 16 A (suppose la phase et le N donc en mono-phasé) c'est beaucoup sur une même ligne (d'autant plus que sur une prise de courant classique parfois chauffage électrique d'appoint) pas étonnant que le disj saute de temps en temps sur cette ligne. Enfin comme ça on sait qu'il bosse...

Circuit 5. Une seule prise de courant dans living qui alimentait un ancien convecteur.
Circuit 4. Plus aucun disjoncteur dans le coffret.
Circuit 7.Prises living et PL

Par contre je me demande pour le circuit 8 (2 disj 6 A chacun) c'est mentionné "alimentation bobine" c'est quoi ce truc ????

Aussi j'ai remué la terre autour de la maison pour trouver trace de piquets éventuels pour la prise en terre mais rien trouvé. Vraiment bizarre c'est pas le cas des autres chalets et j'ai à chaque prise un fil terre (même dans le coffret j'en vois). Elle se cache où????? dans la dalle ???? mais chalet de 1976.... de toute façon pas de sélectionneur de terre, pas de mesure de terre etc

Bon en conclusion je dois tout virer c'est clair.
Vos remarques merci

Il n'y a pas grand chose à dire, la photo, on ne voit rien et les questions, on y a déjà répondu...

Aussi j'ai remué la terre autour de la maison pour trouver trace de piquets éventuels pour la prise en terre mais rien trouvé.
Trouvé ou pas, ce qui compte est quelle soit bonne.
Vraiment bizarre c'est pas le cas des autres chalets et j'ai à chaque prise un fil terre (même dans le coffret j'en vois).
Il y a peut-être une terre, mais que vous la trouviez ou non ce qui compte serait qu'elle soit mesurée correcte.
Elle se cache où????? dans la dalle ???? mais chalet de 1976.... de toute façon pas de sélectionneur de terre, pas de mesure de terre etc
Ça c'est une chose à absolument placer. Ensuite mesurer la terre existante ou par sécurité placer un ou deux piquets en plus. Bien sûr en raccordant celle actuelle.

Prendre une photo bien nette de la légende (juste au dessus des barrettes) et une autre des vis et barrettes, bien de face, pas en oblique.


Ça semble être la vis du milieu mais, de toute façon, si on a pas la légende, on va pas le deviner...

... et sans flash pour éviter les reflets.

bien noté merci
