raccordement plaque à induction 11000 watts sur fusibles 3*20a

S

septique1959

• 6 Décembre 2021

• #21

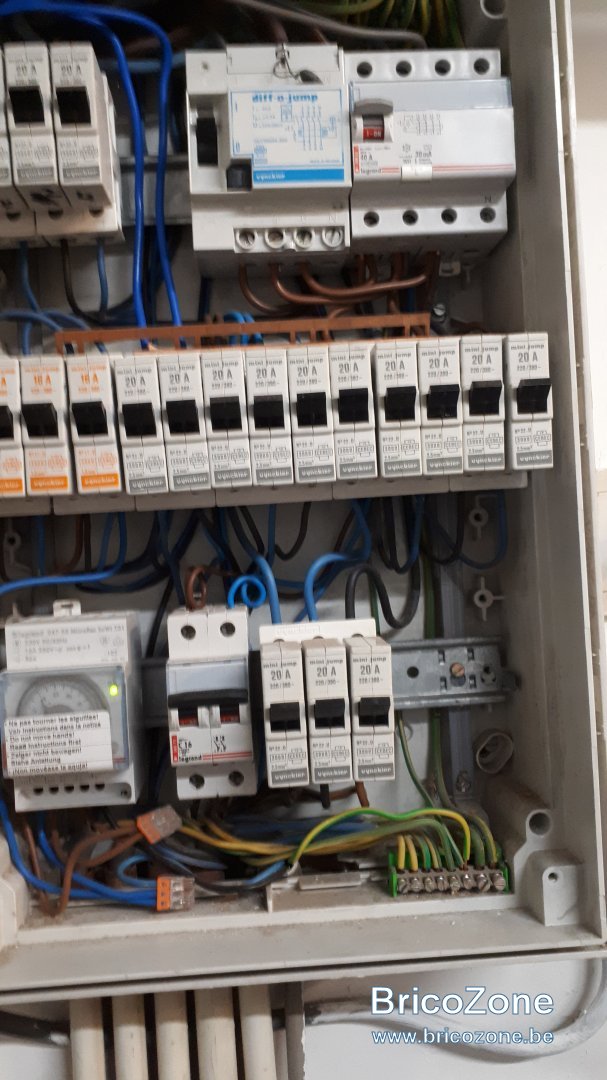

boite complète



S

septique1959

• 6 Décembre 2021

• #22

la réponse qui me conviendrait est évidement, mais oui, c'est du 4², mais bon... j'ai un testeur de tension, mais cela ne va pas aider je pense ?



BG1000

• 6 Décembre 2021

• #23

Se procurer un bout de 2,5mm2 et un bout de 6mm2
Prendre une lampe test vérifier la présence de tension 2 à 2 sur les 3 disjoncteur haut et bas, couper les disjoncteur revérifier l’absence de tension défaire une connexion et comparer les sections ou mesurer le diamètre.



S

septique1959

• 6 Décembre 2021

• #24

BRRRRR, j'ai froid dans le dos, mais merci



BG1000

• 6 Décembre 2021

• #25

Si on ne comprends ou on a peur on fait appel à un spécialiste



S

septique1959

• 6 Décembre 2021

• #26

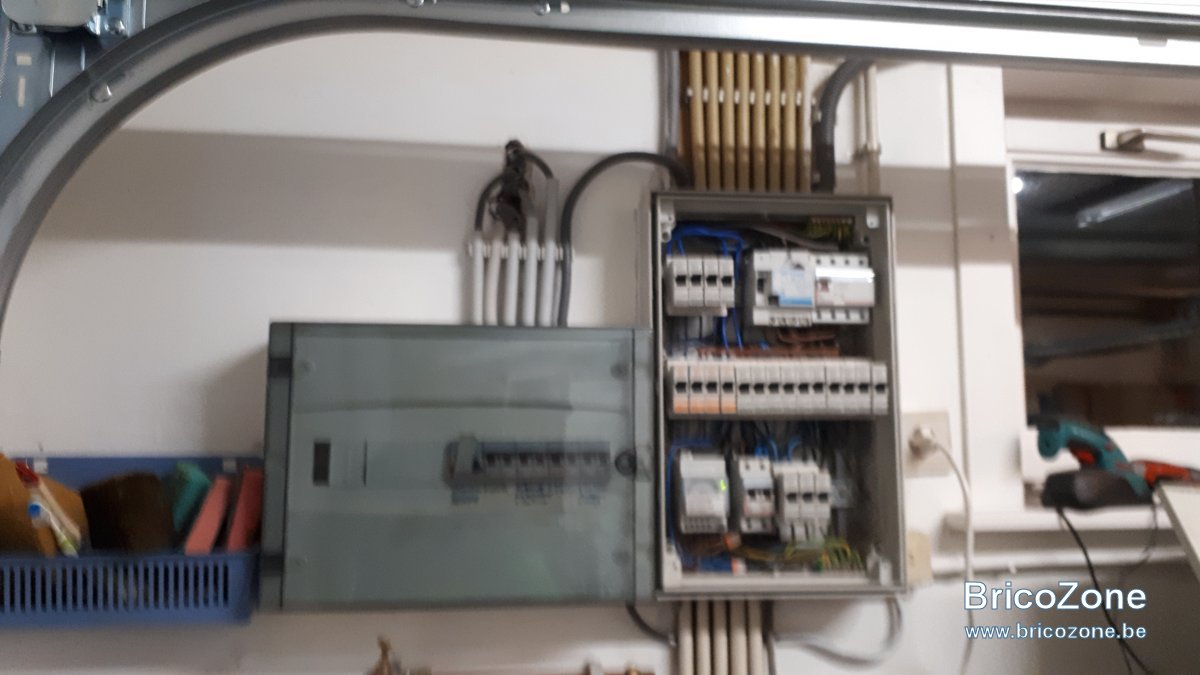

1 Spécialiste m'a fait ça ! après demande de mise à jour circuit électrique de 1988; j'ai tiré de nouveaux câbles pour cuisine et extension maison. Je demandais un branchement d'un nouveau coffret et contrôle ! comme il était pas grand, mais dans les 55 ans et grande pub au bout de la rue je ne voyais rien d'autre.... ; il a explosé mon compteur photovoltaïque (à ses frais, mais sans retour de conso pendant un mois), branché les câbles dans le coffret à sa hauteur () .... et çà donnne çà ! > photo. Travail pourri et un jeune électricien de la firme photovoltaique est venu rectifier ses branchements de M... en disant mais qui à fait çà



S

septique1959

• 6 Décembre 2021

• #27

Alors, à qui faire confiance !



BG1000

• 6 Décembre 2021

• #28

En dessous des 3 20A le dia extérieur sont 'ils identique à ceux des disjoncteurs 20A de la rangée supérieur ?

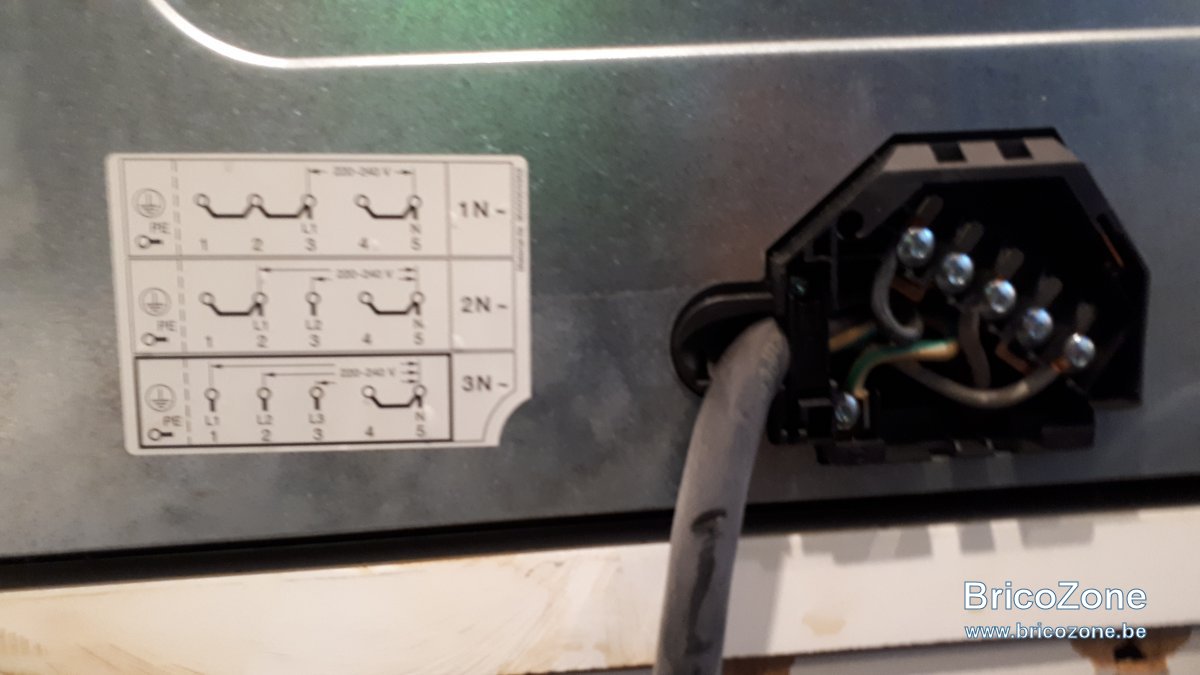

Y a t'il un câble entre le coffret et la taque ? si oui quelles sont les indications dessus.

BG



S

septique1959

• 7 Décembre 2021

• #29

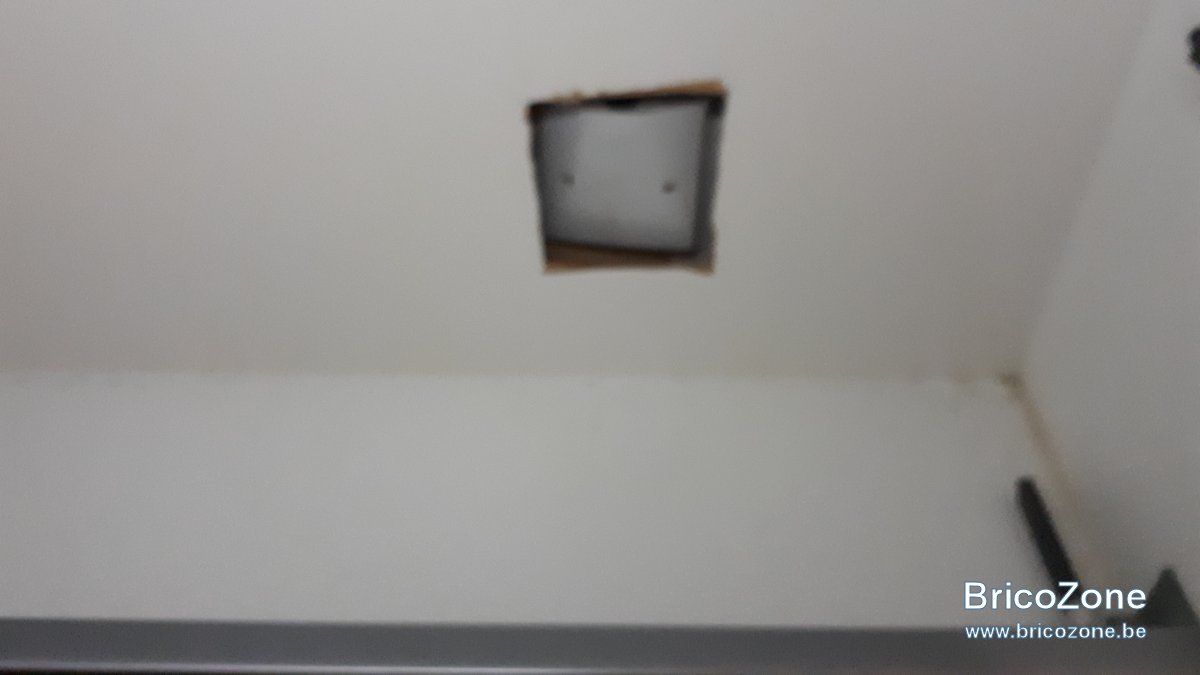

Le diamètre avec gaine est de 4,5 au dessus et 4mm en dessous des fusibles 20A. il y à un boitier mural sous la plaque électrique sans inscription ,le câble noir porte la mention EUCAFLEX EUPEN 4MM de diam par câble ; total 1,5 cm dia du câble, ce n'est pas du 2,5 à mon sens.
Merci d'avance. jl



hql161

• 7 Décembre 2021

• #30

hello, vous n'avez pas le schéma unifilaire de l'installation?
le cable noir fait la liaison du boitier "nez de raccordement" et la taque en souple, c'est pas plutôt 4mm²?
ce qui nous intéresse c'est la section du fil de cuivre haut et bas dans le coffret avec les mini-jump 20A
autrement dit mesurer le diamètre de la partie cuivre des fils? (pas avec l'isolant) et hors tension!
si mesure 1.78mm => 2.5mm²
si mesure 2.25mm => 4mm²
si mesure 2.76mm => 6mm²



S

septique1959

• 7 Décembre 2021

• #31

ha ok super ! merci, ce sera pour demain parce que là ça commence à faire noir hahaha



S

septique1959

• 7 Décembre 2021

• #32

Pas de schéma non ! ça ne devait pas se faire en 1988
