Réalisation meuble multimédia

Voici la référence que j'ai et je confirme, elles se déclipssent (https://www.amazon.fr/dp/B06WVHYWKW/ref=cm_sw_r_apa_i_7oxVEbJK879VT).

Mais comme cela a été dit, peu importe les glissières, il y a des maths à faire.

@eljub D'où ma question précédente car au vu du prix, autant utiliser du Blum et avoir ''l'habitude'' avec les mêmes références.

dexter236 a dit:

@eljub D'où ma question précédente car au vu du prix, autant utiliser du Blum et avoir ''l'habitude'' avec les mêmes références.

Cliquez pour agrandir...

oui clair, j'ai commencé avec hettich mais comme déjà dit je trouve les blum mieux finie
En terme d'explication, les deux marques donnent les mêmes infos

Pour les glissières latérales, ce que je n'aime pas :
- Elles sont visibles, pour un meuble dans une pièce de vie, je trouve ça moins beau
- La largeur de ton tiroir doit être assez précise pour que le mouvement soit correct (freiné si tiroir un peu trop large ou pas assez car cela va faire forcer la glissière)
- Pas de réglage donc pour avoir une façade tip-top (a fleur ou en applique avec un jeu normal) ce n'est pas forcément évident

Mais elle sont souvent moins chère
Pour mon vestiaires, j'ai des modèles hettich push to open et pour l'établi, j'ai des hettich avec frein
Le frein ne fonctionne pas sur certain tiroir car ma tablette est qq mm trop large et donc appuie sur la glissière mais bon c'est clairement mon erreur

Tout à fait. Dans mon cas c'est caché derrière une porte. Je n'ai pas fait la fine bouche.

Faudra que je teste Blum..

par contre, on trouve bcp plus facilement hettich que blum

Et vu le nombre de tiroir déja fait, j'ai acheté les gabarits de perçage, tu gagne un temps fou à ne pas mesurer

Blum Movento

Je reviendrai vers toi quand ce sera nécessaire. Je sais que Blum et Hettich c'est top mais à pouvoir faire une différence entre les deux... J'irai aussi voir le lien que tu as donné précédemment.

J'ai modélisé le range buche qui viendra en dessous du meuble multimédia. Il sera en acier inox brossé grain 320, ça devrait bien donner (et douiller ).
Je pensais partir sur du 1.5mm, mais j'avoue ne pas savoir quel rigidité cela a et si c'est suffisant

Le plus chiant à modéliser, les alvéoles de la prise d'air de l'insert, faire du copier coller sur sketch up ça foire un peu





Je viens d'envoyer les devis, mais si vous avez un fournisseur à me recommander

J'ai déjà demandé DHK et gvk
(acier grosjean ne font pas de découpe laser)

Le range buche étant en place j'ai la place sur l'établi pour commencer le range buche, surtout après les soucis de mesures chez huart qui m'ont fait perdre un we. Les plaques du range buche arrivant entre temps... Ma de place !

J'ai toutefois été voir pour du rubio hybrid wood protector et fait quelques tests entre les champs sui seront transparent et les faces teinté noir.
Déjà entre le vitrificateur et un vernis, j'ai du prendre le vernis pour être sur que le noir ne déborde pas sur les champs. Ca autorise un rattrapage j'ai testé, 2 couche vernis v33 transparent et si on rattrape dans les 2min un debordement noir, on y voit rien ! Bien imperméable !
Faut être précis pour les champs par contre, si on feborde sur la face, elle sera pas imprégnée. Un coup de ponçage aide, mais le revêtement bouleau est fin, faut y aller molo !


J'ai pris le rubio colori black en 100ml pour tester (j'hésite avec le charcoal) , mais j'aurai une question pour ceux qui l'on déjà utilisé @eljub j'ai vu que tu avais le kit de test.
Vous appliquez abondamment ou juste ce su'il faut comme une huile classique type blanchon ? Et combien de temps laisser reposer avant d'essuyer ?

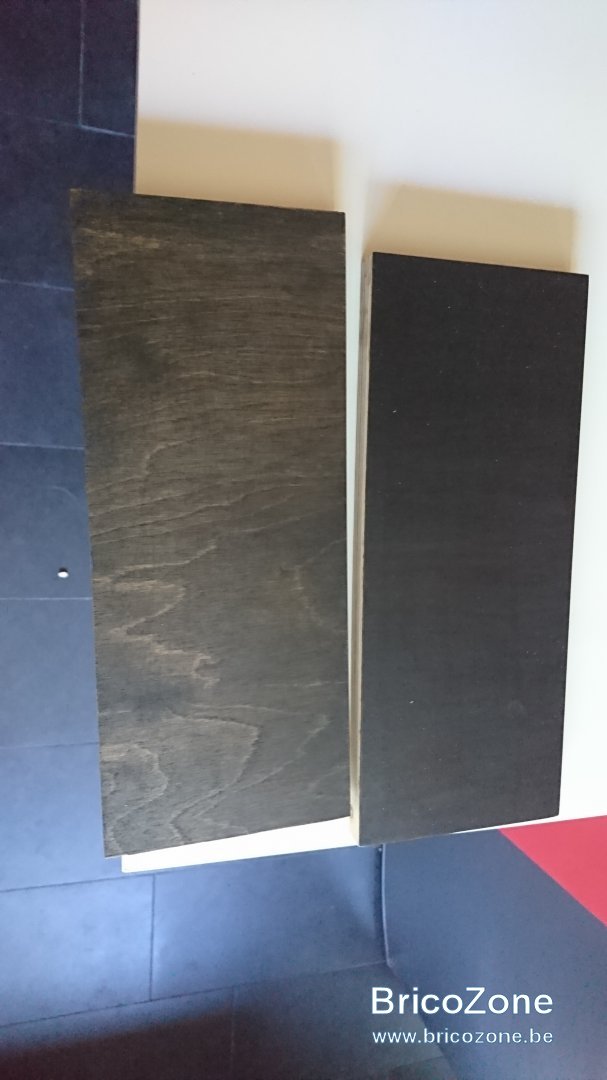

Sur la photo j'ai appliqué à gauche comme une huile classique, pas trop ni trop peu, essuyé après 15min, et ca donne brun foncé mais on voit bien les "veines"
Sur la droite, j'ai mis abondamment, essuyé après 45 à 60min je sais plus exactement et c'est bien plus foncé ! Mais on voit plus les veines comme sur les plaquettes d'exemple chee mon fournisseur.
Mais je veux voir les veines un minimum et noir sinon j'aurai pas payé du multiplex bouleau

belgotux a dit:

J'ai pris le rubio colori black en 100ml pour tester (j'hésite avec le charcoal) , mais j'aurai une question pour ceux qui l'on déjà utilisé @eljub j'ai vu que tu avais le kit de test.
Vous appliquez abondamment ou juste ce su'il faut comme une huile classique type blanchon ? Et combien de temps laisser reposer avant d'essuyer ?

Cliquez pour agrandir...

Hello,

Rubio, j'applique avec une éponge ou un tissu (attention, il faut une certaine matière, j'ai oublié mais je peu regarder)
Inutile de mettre trop de produit, le support ne pourra de toute façon pas l'absorber et tu es emmerdé pour essuyer ensuite car tu récupères bcpet vu le prix du produit autant en pas le gaspiller

Pour le passage du chiffon à l'essuyage, je le fait max 10 minutes après pour une petite surface 0,5m2 et directement pour une surface plus grande (> 0,5m2)

Ne pas oublier de bien imbiber d'eau après tout ce qui à servi au rubio car il y a un risque d'auto combustion !

J'ai utilisé un chiffon de coton blanc, un vieux sweat
D'après la doc c'est bon et j'ai suivi hormis l'accélérateur que j'ai pas eu besoin.

Oui j'ai mis les chiffons et gants sous une brique dehors sur un pavé de béton. Comme avec les autres huiles tel que lin+ther faut pas prendre de risque tu fais bien de le rappeler

INTÉRIEUR
ÉTAPE 1. Poncez la surface sans rayures. Passez soigneusement l’aspirateur, éliminez la poussière restante à l’aide du RMC Cleaner.
ÉTAPE 2. Ajoutez 10% de RMC Accelerator à l’huile. Bien mélanger avant usage.
ÉTAPE 3. Une fois que la surface nettoyée sera sèche, étalez une petite quantité du produit à l’aide d’un chiffon ou la RMC Brush Standard 100.
ÉTAPE 4. Laissez agir quelques minutes.
ÉTAPE 5. Essuyez l’excédent minutieusement avec un chiffon. La surface doit être sèche au toucher !
ÉTAPE 6. Laissez sécher environ 24 heures. Le durcissement complet se produira après 7 jours.

Cliquez pour agrandir...

eljub a dit:

Hello,

Rubio, j'applique avec une éponge ou un tissu (attention, il faut une certaine matière, j'ai oublié mais je peu regarder)
Inutile de mettre trop de produit, le support ne pourra de toute façon pas l'absorber et tu es emmerdé pour essuyer ensuite car tu récupères bcpet vu le prix du produit autant en pas le gaspiller

Pour le passage du chiffon à l'essuyage, je le fait max 10 minutes après pour une petite surface 0,5m2 et directement pour une surface plus grande (> 0,5m2)

Ne pas oublier de bien imbiber d'eau après tout ce qui à servi au rubio car il y a un risque d'auto combustion !

Cliquez pour agrandir...

Tu fais bien de le rappeler, trop peu de gens sont au courant de ce danger invisible.

Je conseille la lecture de ceci :

https://www.csst.qc.ca/prevention/reptox/chimie/Pages/combustion-spontanee.aspx

et ceci pour plus d'explications :
https://www.preventionautravail.com/reportages/538-pleins-feux-sur-la-combustion-spontanee.html

Voilà le projet est fini, ca s'est étalé sur quelques semaines, mais je trouve que j'y est passé beaucoup de temps. Évidement en plus d'être un premier meuble "fini" et pas un truc pour la cave ou le garage, j'ai eu pas mal de contrainte d'encombrement : la nappe de fils multimédia, l'espacement prévu pour les transfo derrière les tiroirs, l'espacement entre tiroirs pour les manettes, l'espace des jeux, des accessoires wii, j'avais 6mm de jeu entre les tiroirs pour répartir le surplus, ce ***** de mur pas d’équerres .

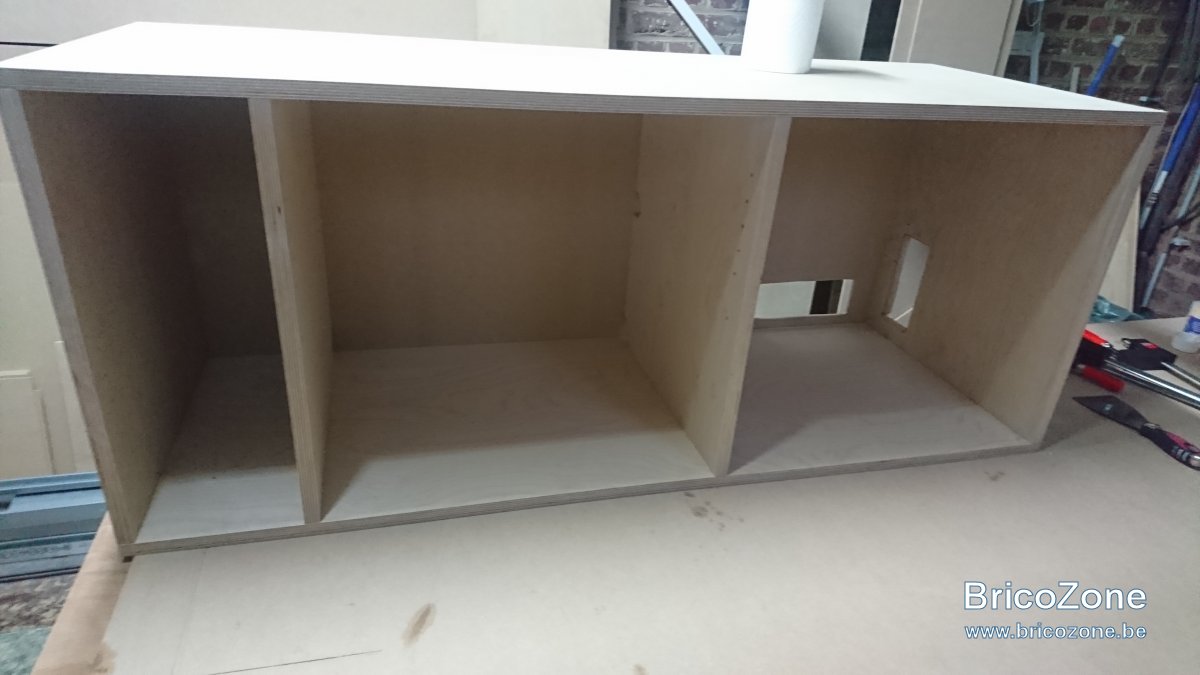

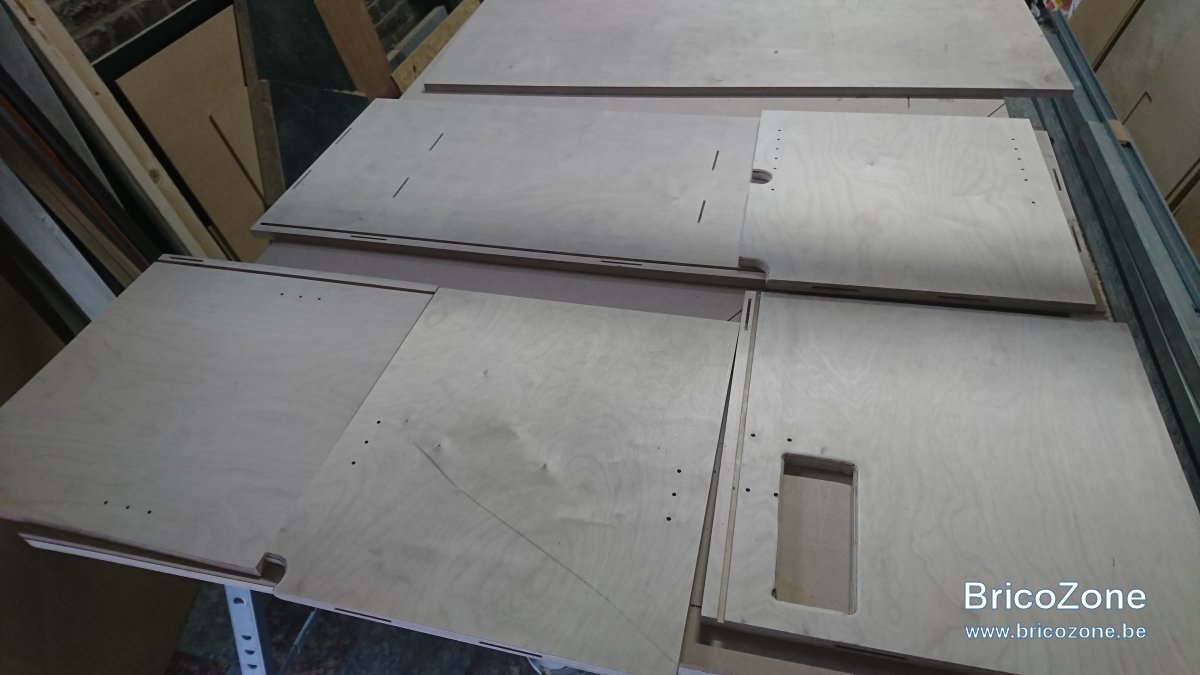

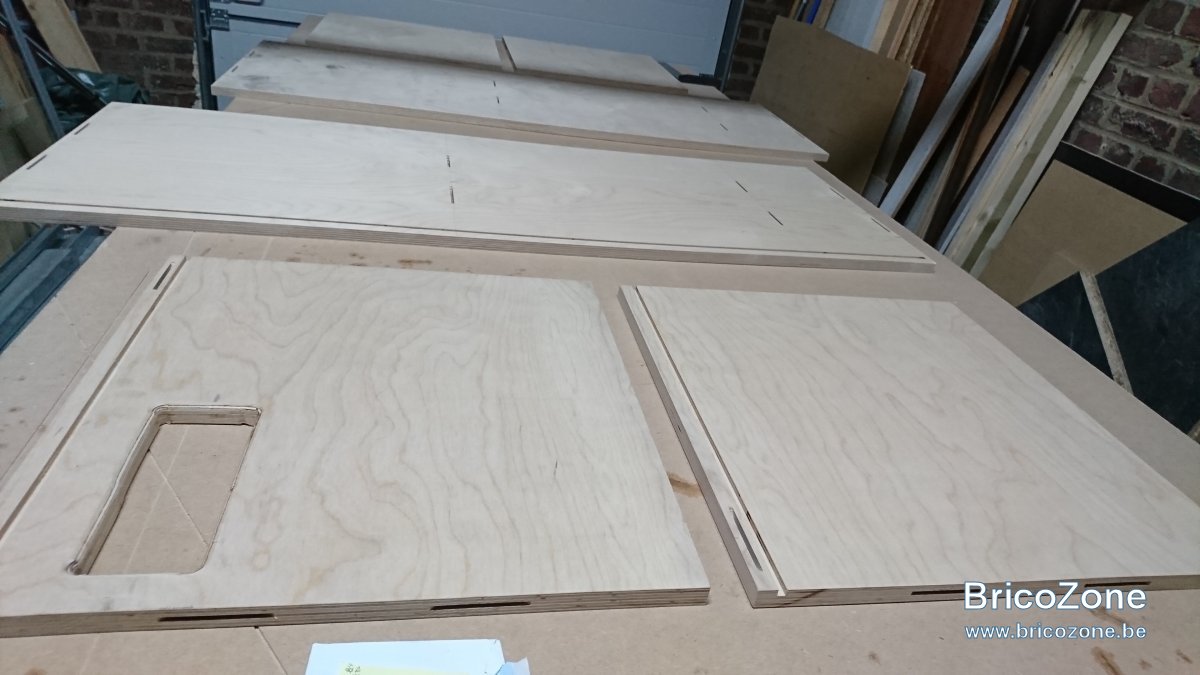

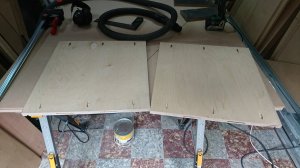

1) L'assemblage do corps

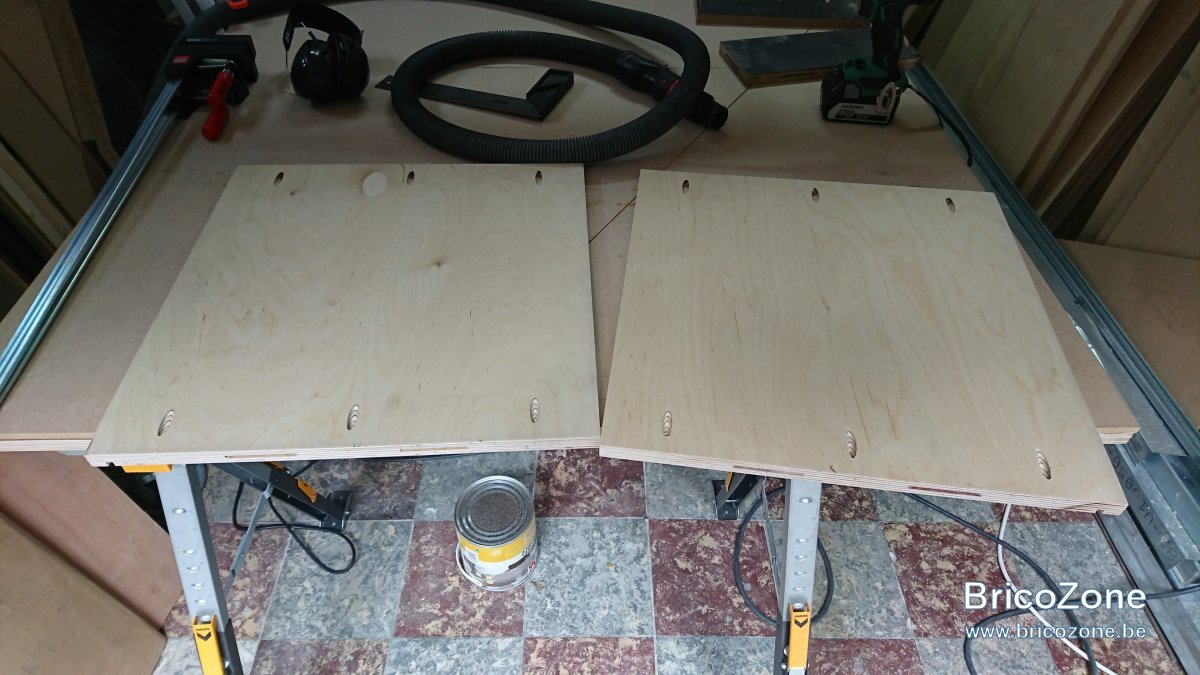

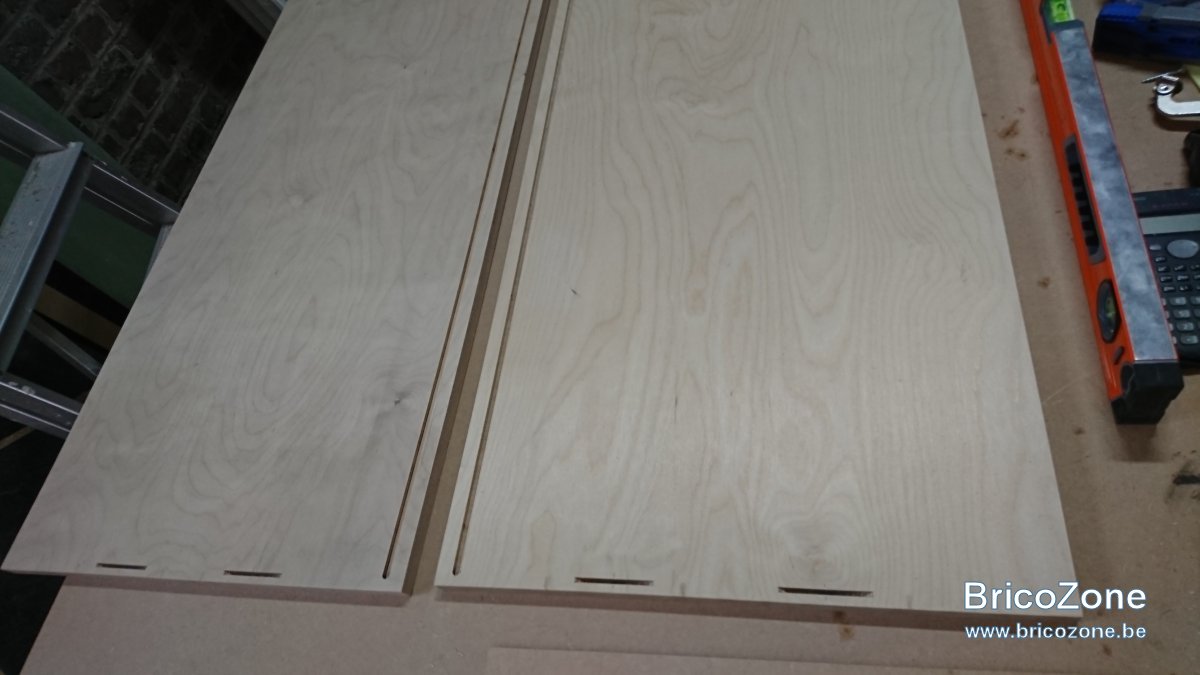

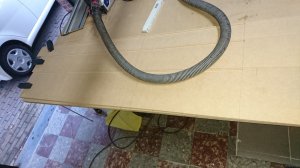

J'ai fais quelques essaies avec la défonceuse et le kit kreg car nouveau pour moi, et donc j'ai perdu un peu de temps. J'ai fait toutes cette partie en un weekend : recouper 2 panneaux du centre (le reste j'avais demandé de découpé au marchand), l'extérieur étant encastré, au kit kreg afin de pouvoir faire un assemblage à blanc et tester (heureusement avec ce mur )


triton pour 2 biscuits pour le renfort des planches verticales (celles du milieu ne tiennent qu'avec ça) et rainures



Défoncer le passage de cable grossièrement pour ne pas abimer les cables avec une arrête tranchante, ce sera pas visible


Percer 5mm pour les tut avec espacement standard de 32mm (merci au gabarit wolfkraft) afin de parer aux besoins des années futures

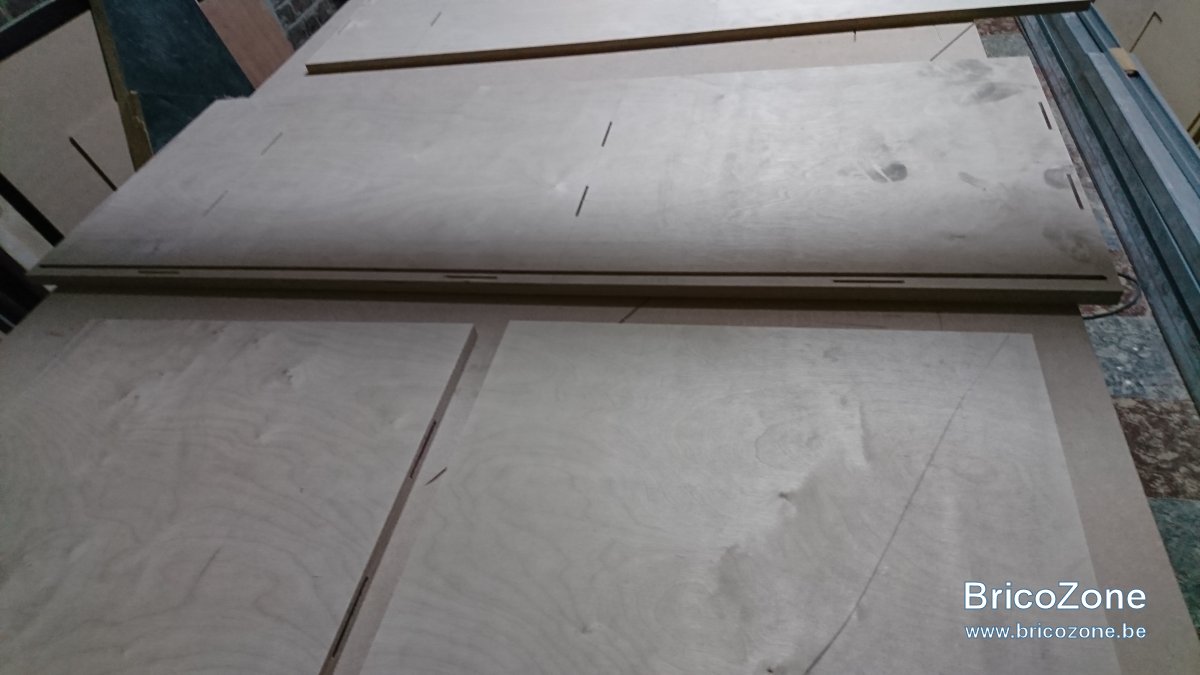

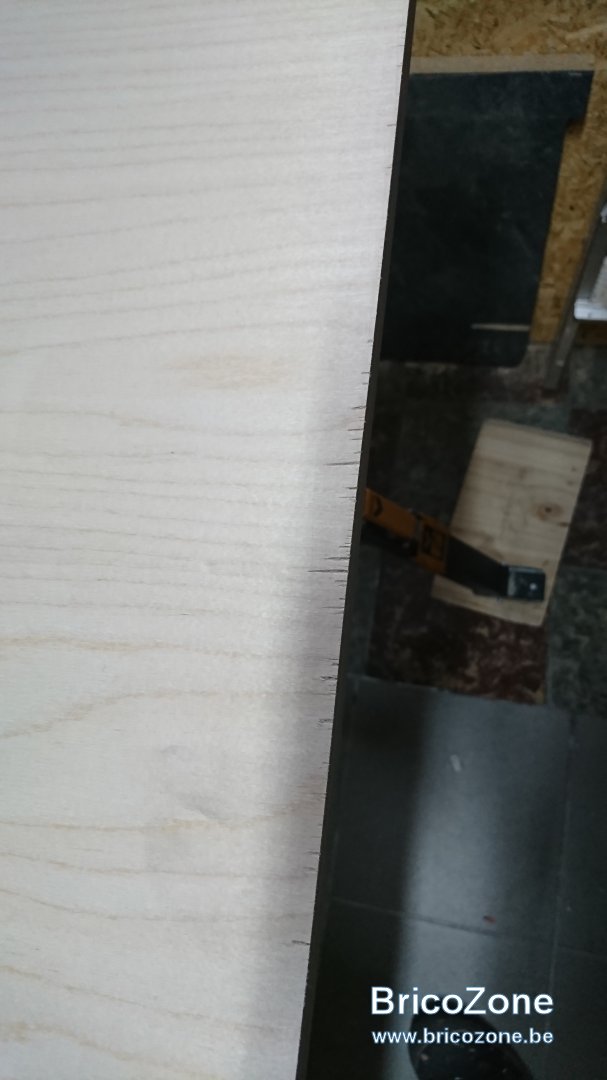

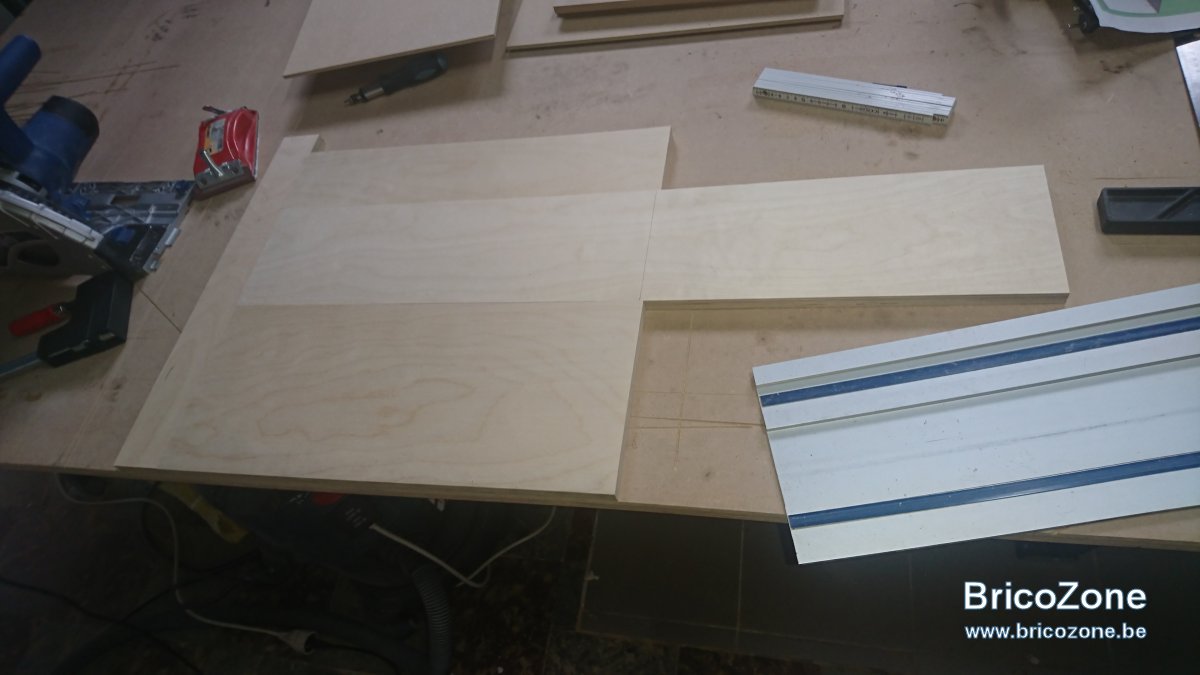

Par contre quand j'ai reçu les plateaux, ils avait coupés la planche dans le mauvais sens, le contreplaqué bouleau ayant une belle face et une moins bien, les coups de dents auraient du être dans l'autre sens, j'ai du camoufler tout cela :

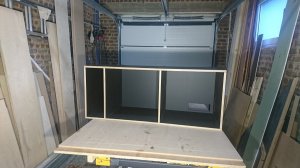

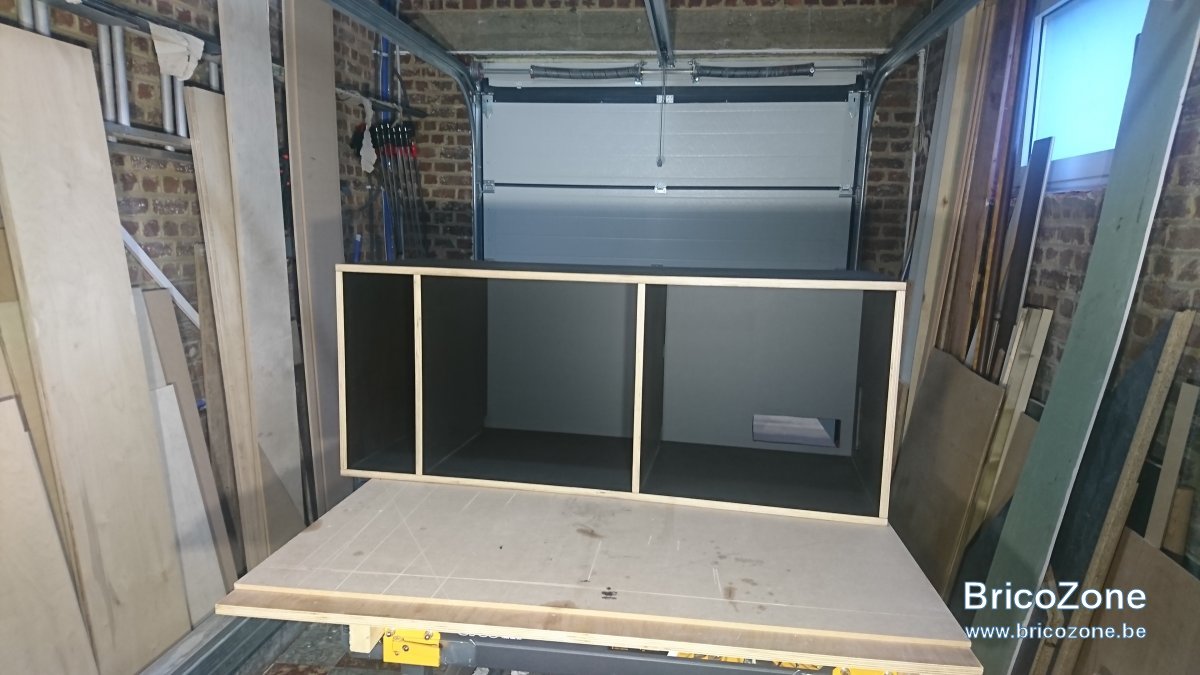

Ensuite assemblage, tout rentre nickel au poil de ** pret


Aussi, j'ai rebouché des trous qu'il y a de temps en temps dans une des couches du multiplex, qui peut apparaitre à la découpe. Au lieu d'utiliser colle à bois+siure, j'avais déjà découvert le produit de chez blanchon Liant mastique à bois quand j'avais refais mes encadrement de porte. C'est 10x mieux! Facile à poncé, vraiment incolore, séchage rapide, je recommande!

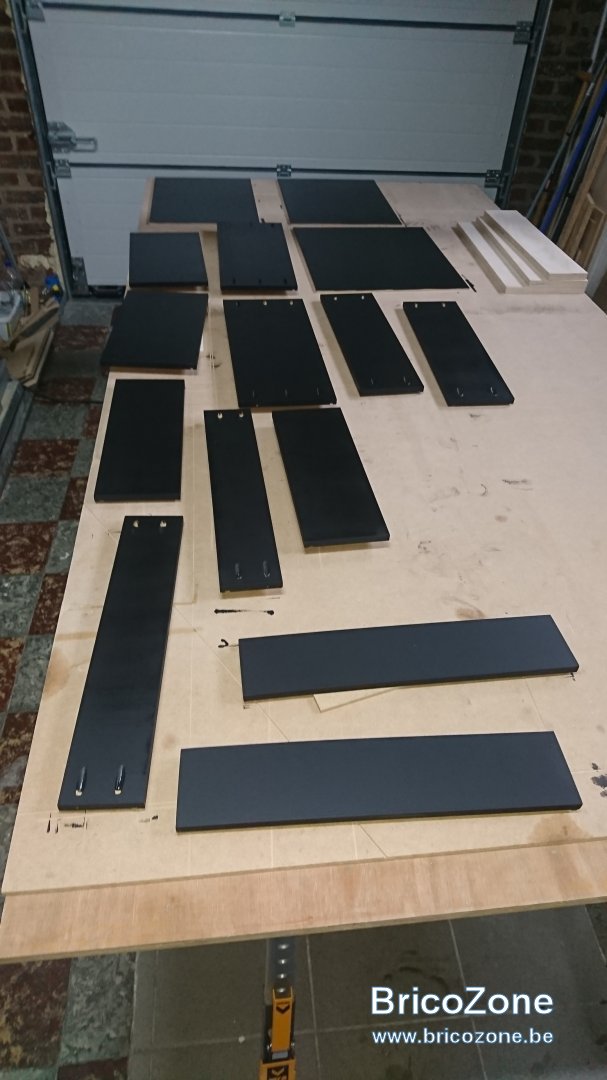

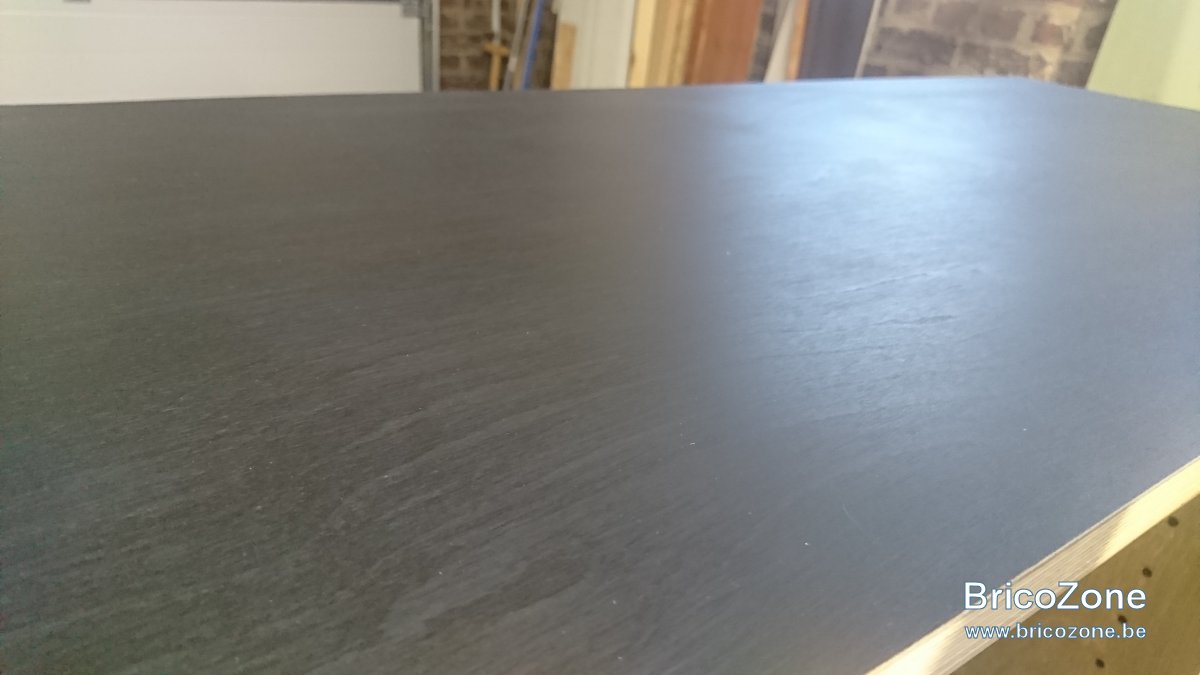

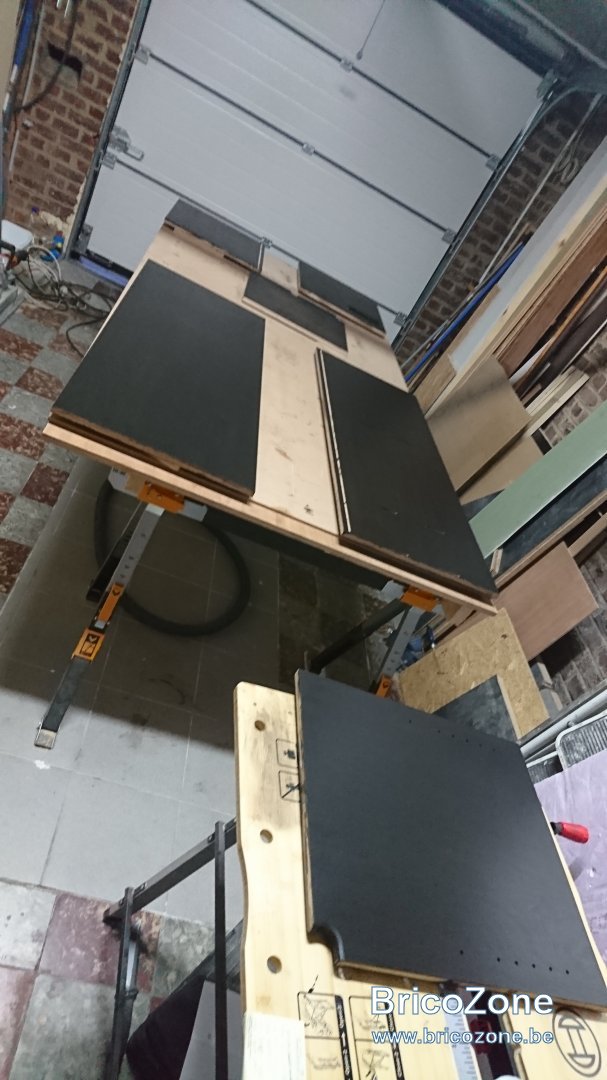

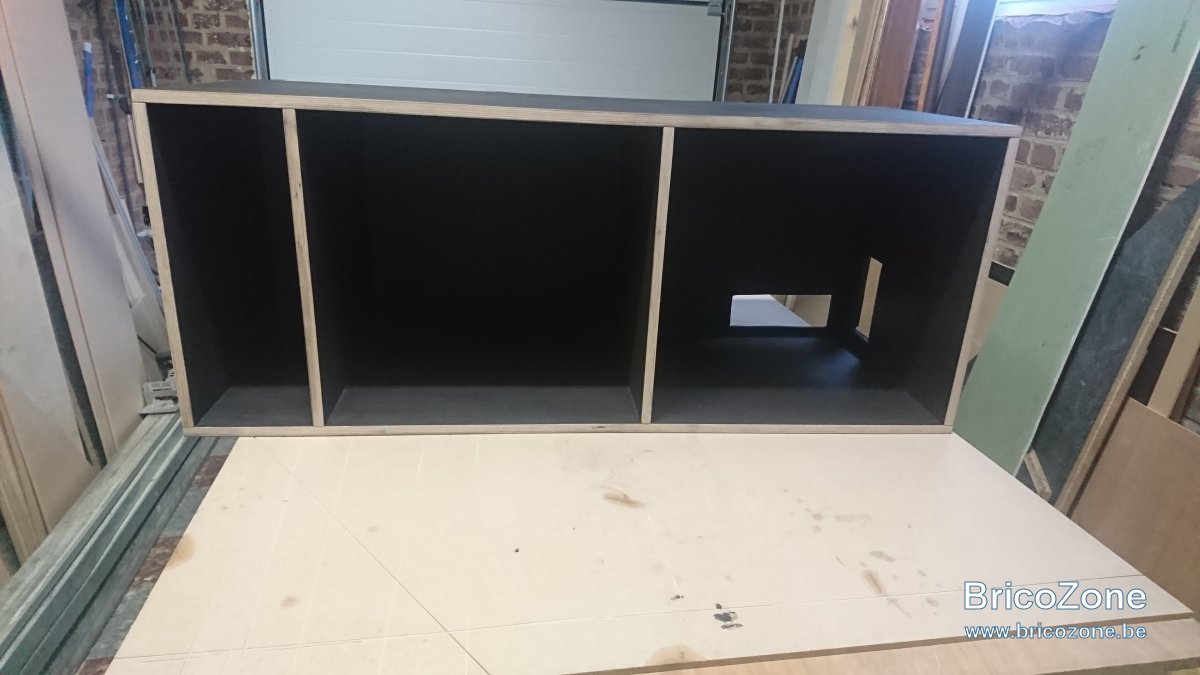

2) vernis + teindre

J'ai fait les chants du multiplex en vernis V33 incolore mat que j'avais en réserve, j'ai veillé à mettre des bandes papier autocollants de masquage mauve sur les faces voyantes, afin que le vernis n'aille pas (car le rubio en face n'aurait pas pénétré, testé sur un bout).
J'ai fais l'erreur de tout poncer, mettre le vernis sur les chants, retirer les papiers de masquages, et j'ai du reponcer au 320 car ca a tiré quelques fibres... Donc perte de temps. Pour le prochain meuble de la biblio je poncerai les faces après

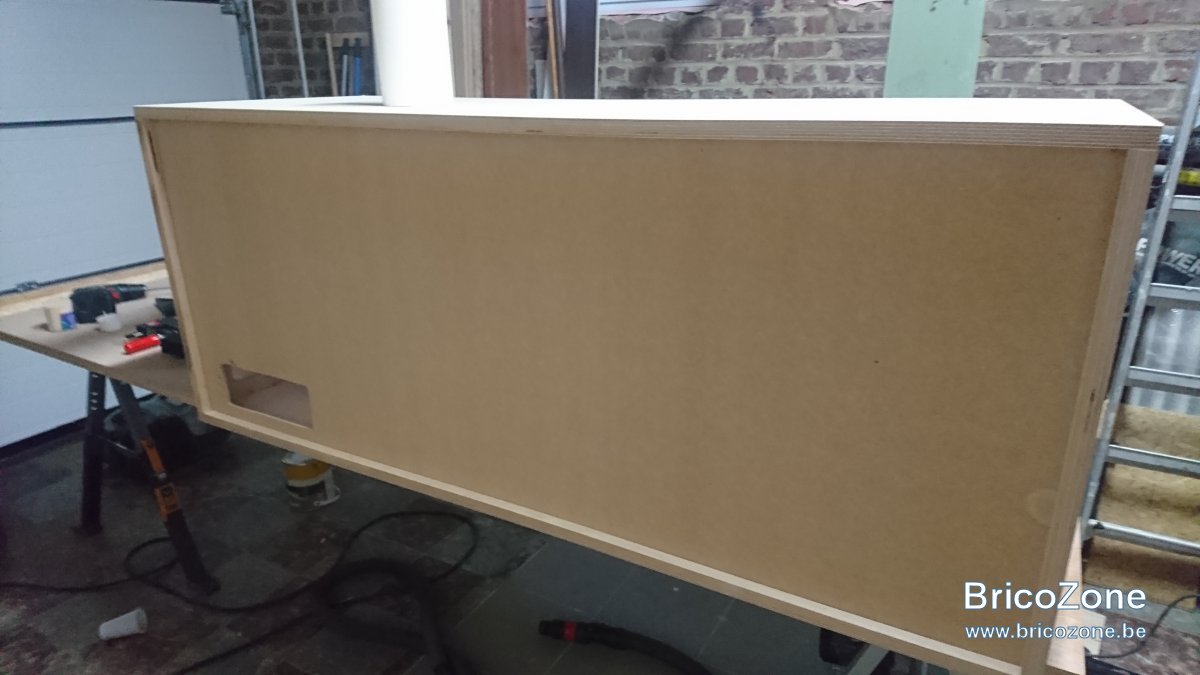

J'ai peint le fond avec un appret Sudwest acryl-grund 9105 et après ponçage, un trimétal permacryl pu mat 9005. Une seule couche c'est qu'un fond...

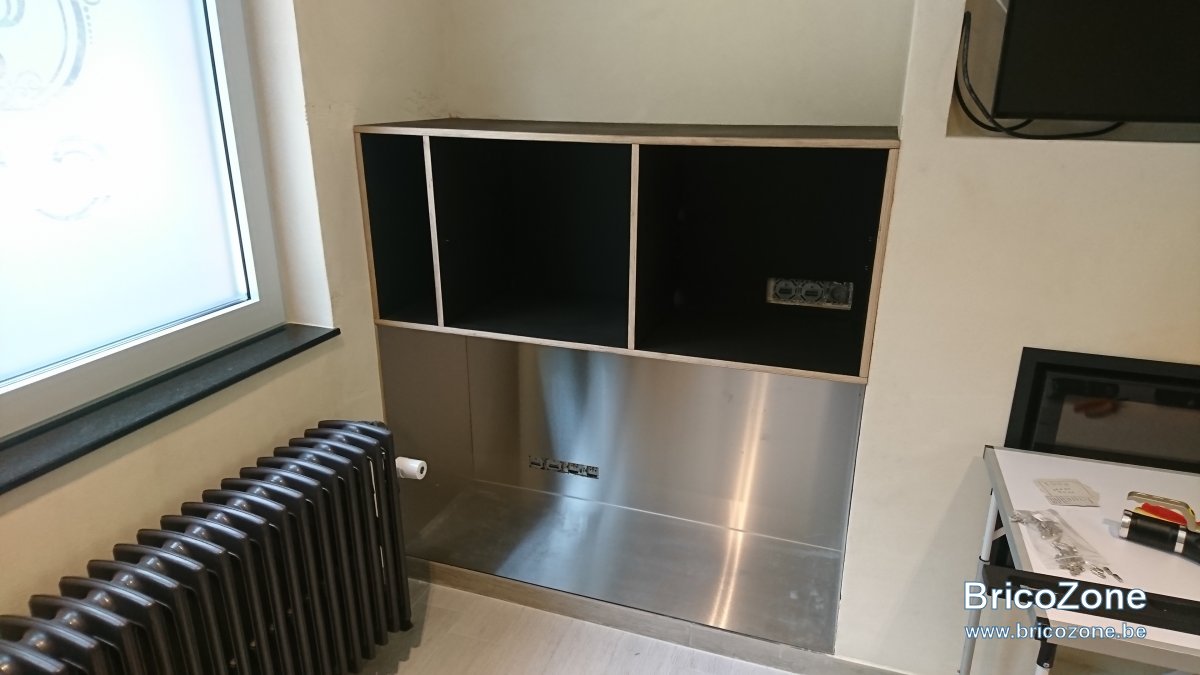

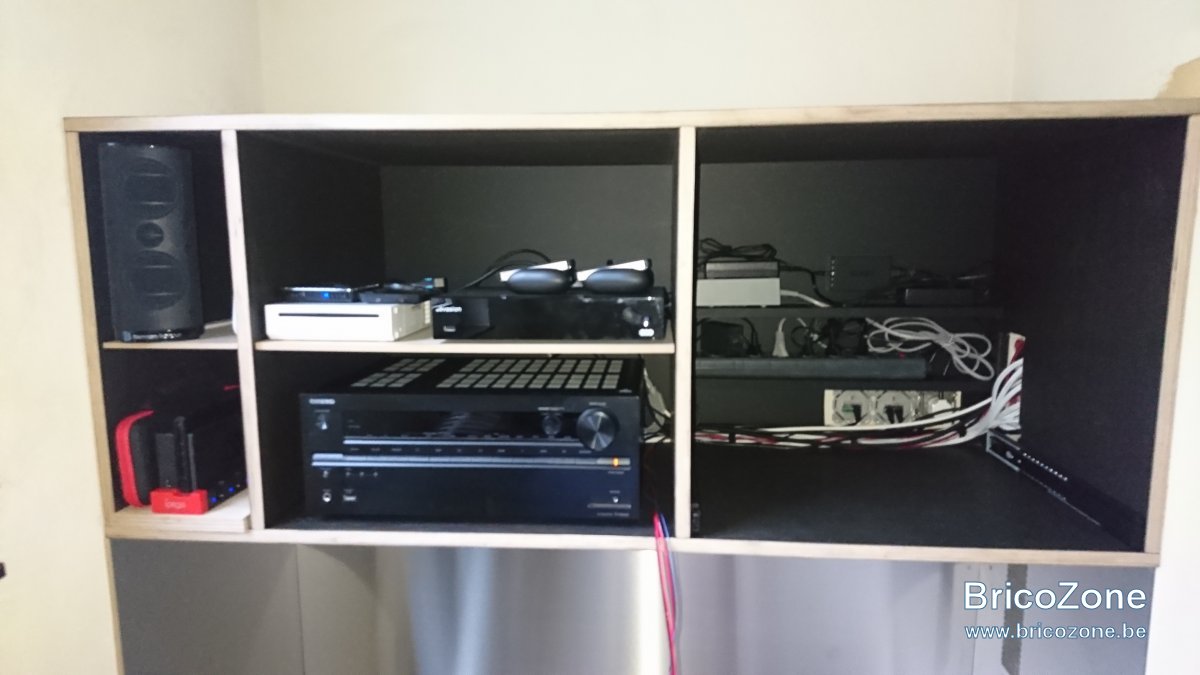

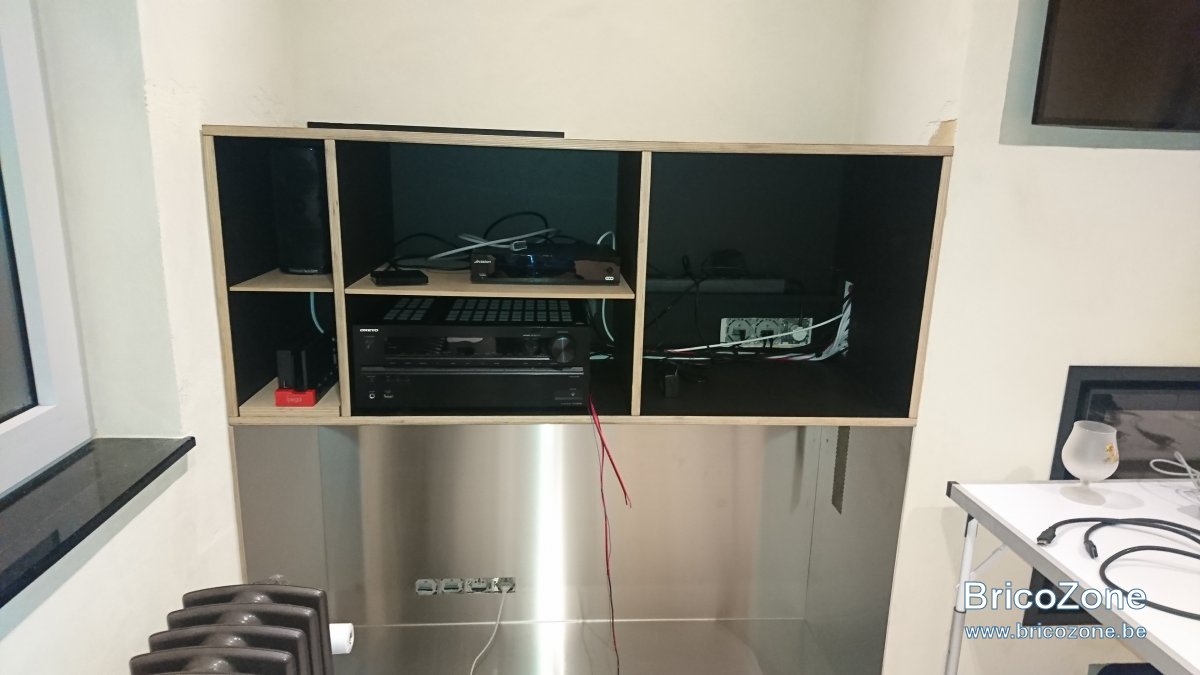

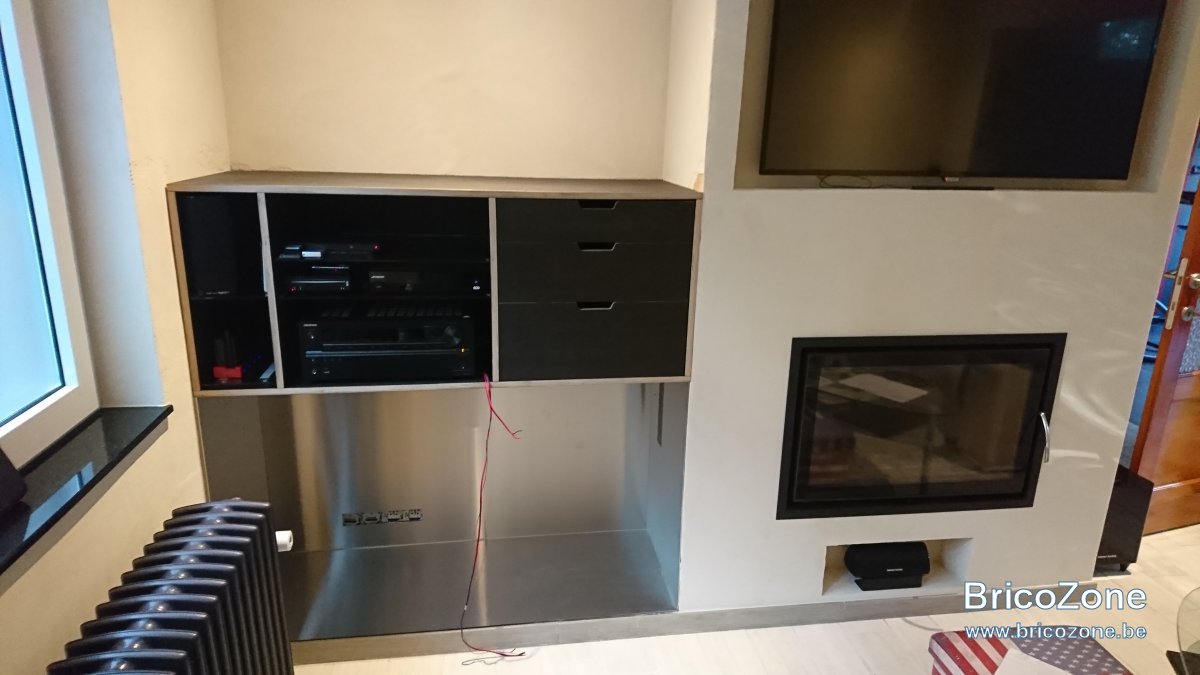

3) Mise en place et ajustement au dessus du range buche. J'ai fixé avec un french clit.
J'ai passé un we pour tirer les câbles audio, retrouvé le matos dans les caisses, mettre en place avec des panneau mdf en attendant la commande du verre

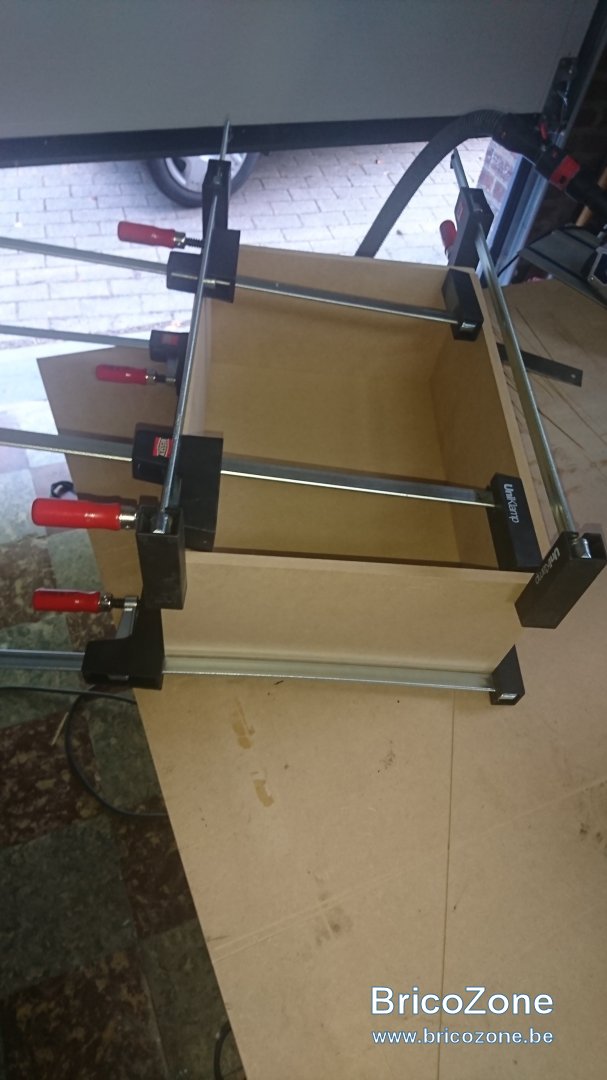

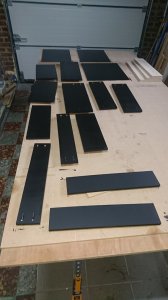

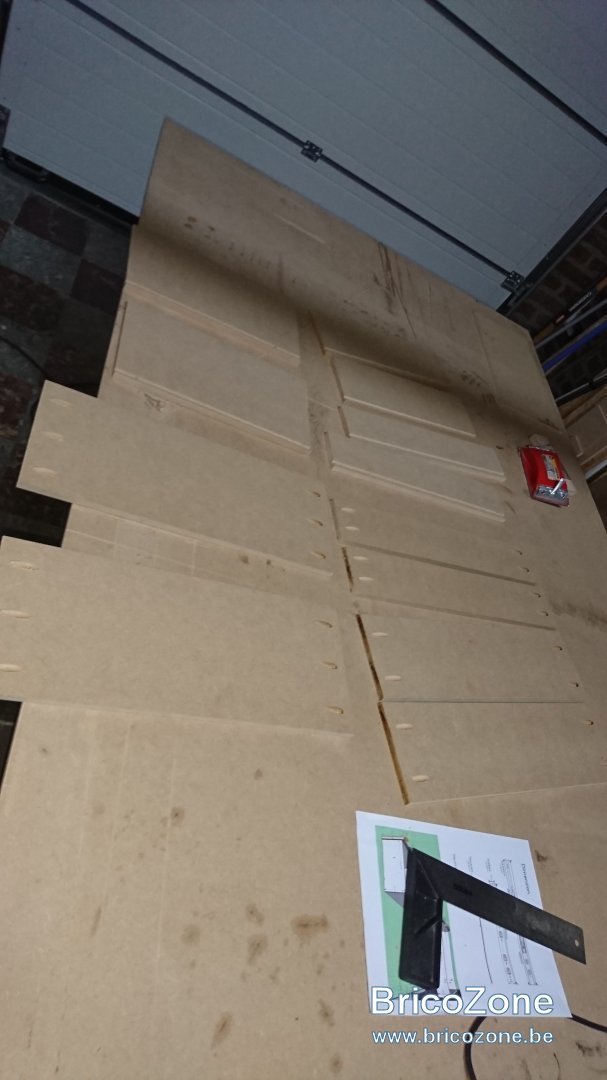

4) caisson pour les 3 tiroirs de taille différentes

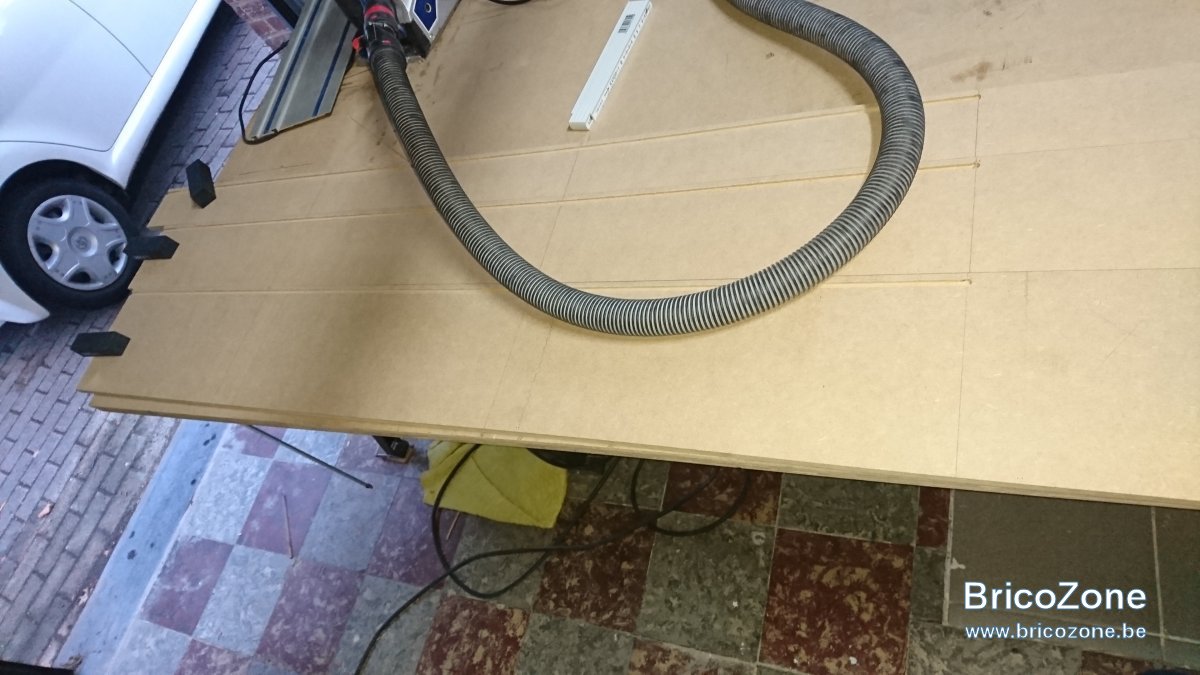

J'en avais parlé dans le boulot du jour car en une journée j'ai pu rainurer, découper, usiner le kreg, tester à blanc et peindre une première couche d'apprêt (une face + les chants)
Mon erreur : avoir voulu rainuré au plus juste (7mm pour 6mm de plaque de fond), mais pour l'assemblage finale avec peinture, elle genait un peu et j'ai du retirer les débordement au cutter, perte de temps.... La prochaine fois j'ajouterai 1,5mm ou 2mm plutôt qu'1mm.

D’ailleurs mon autre erreur, j'ai du raté une cote car le plus petit tiroirs le caisson était 3mm plus haut que la poignée au lieu d'être 2mm plus bas comme c'était prévu. Mais je m'en suis rendu compte que quand tout était peint donc petit coup de défonceuse juste à cet endroit pour pas tout recouper et 3 couches de peinture avant de pouvoir mettre le tiroir!

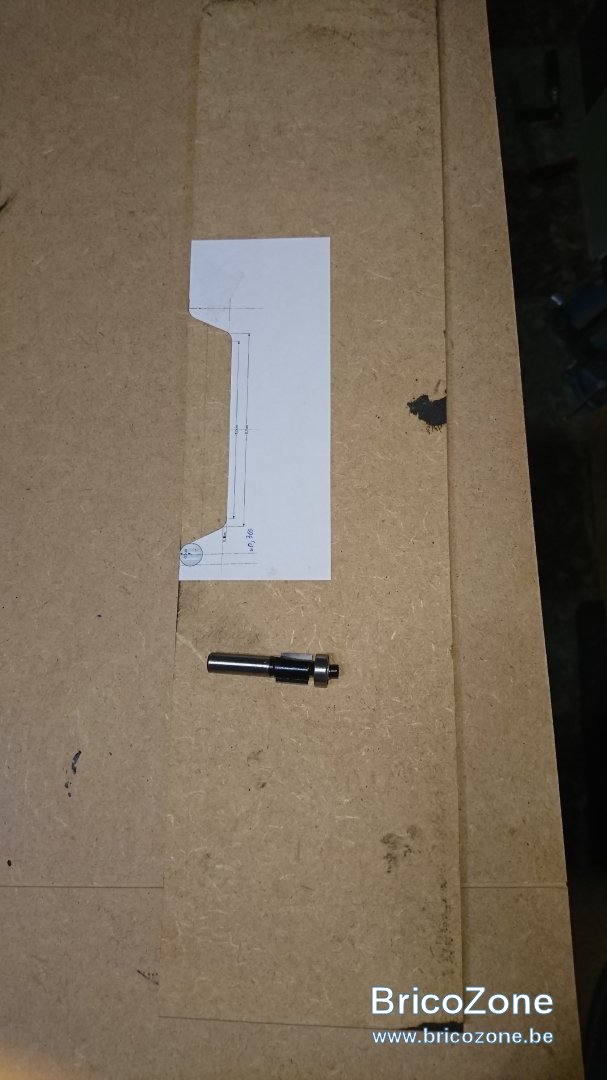

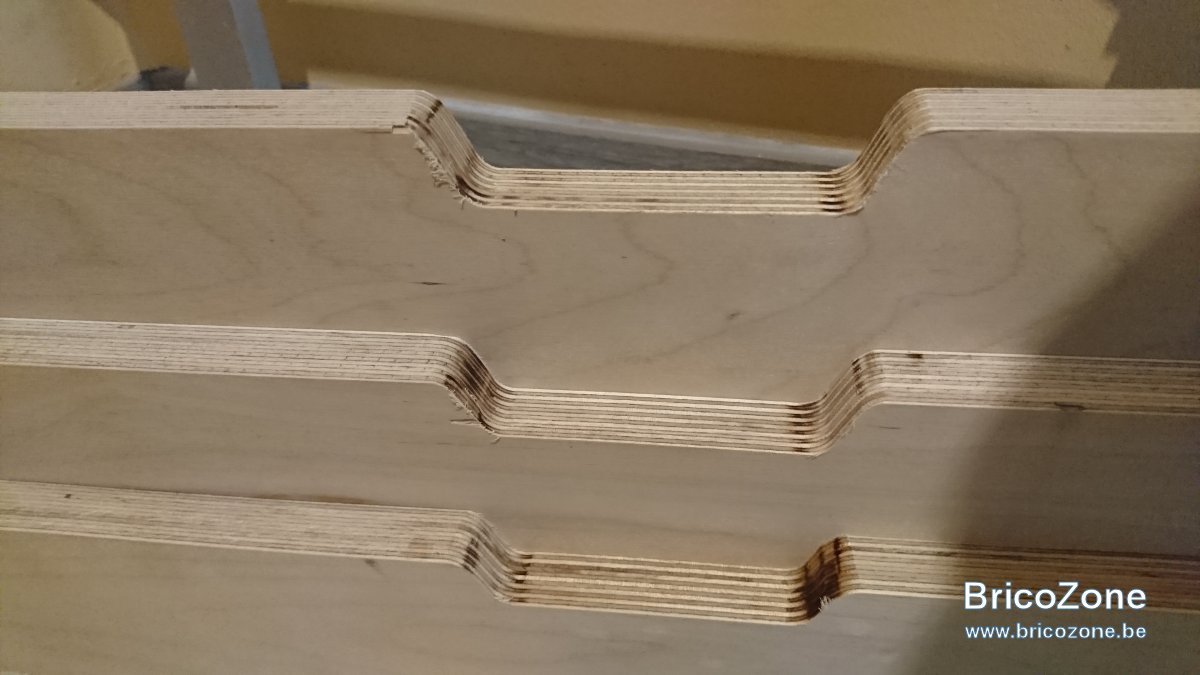

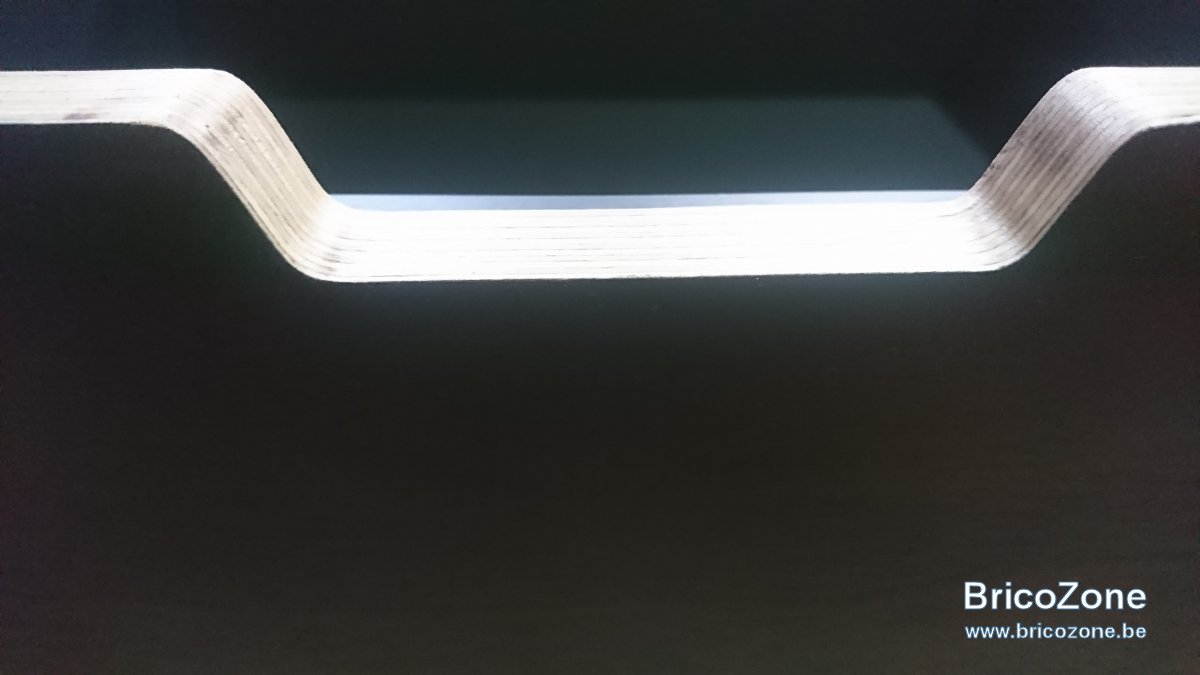

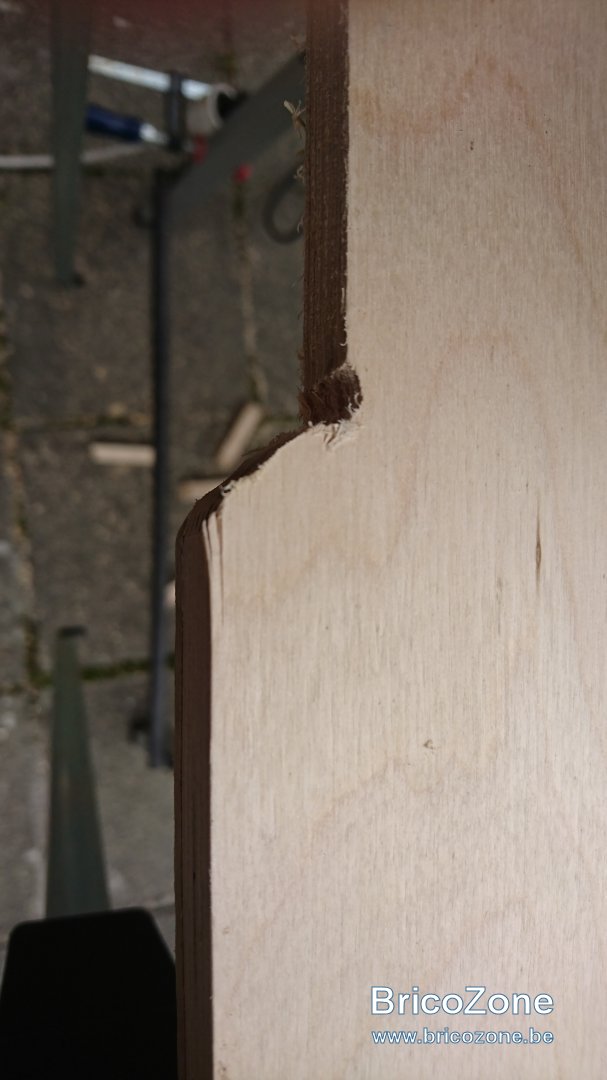

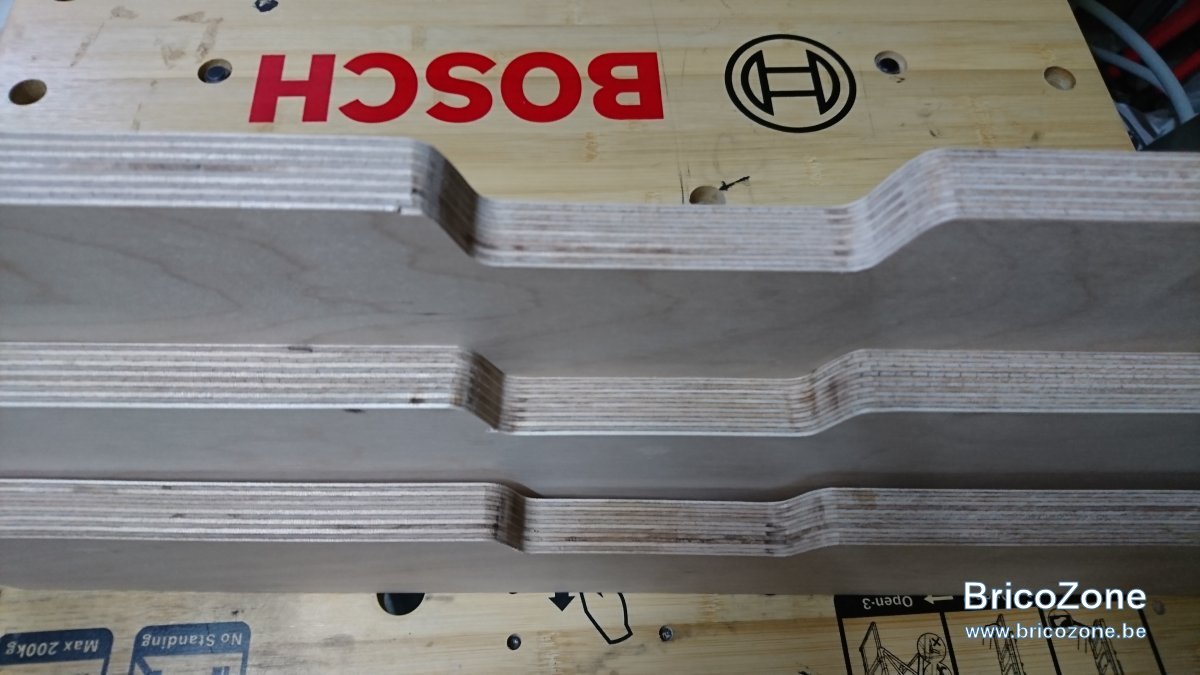

4) usinage d'un gabari pour les poignées et utilisation de la fraise à .... (pas à copier l'autre xD)

J'ai dégrossi à la scie sauteuse, mais j'ai eu chaud ça a un peu déformé la première couche, mais c'était du côté intérieur de la tablette


Par contre j'étais hésitant donc j'ai eu des traces de cramé dans les coins.

un coup de ponçage et j'ai eu le plus gros

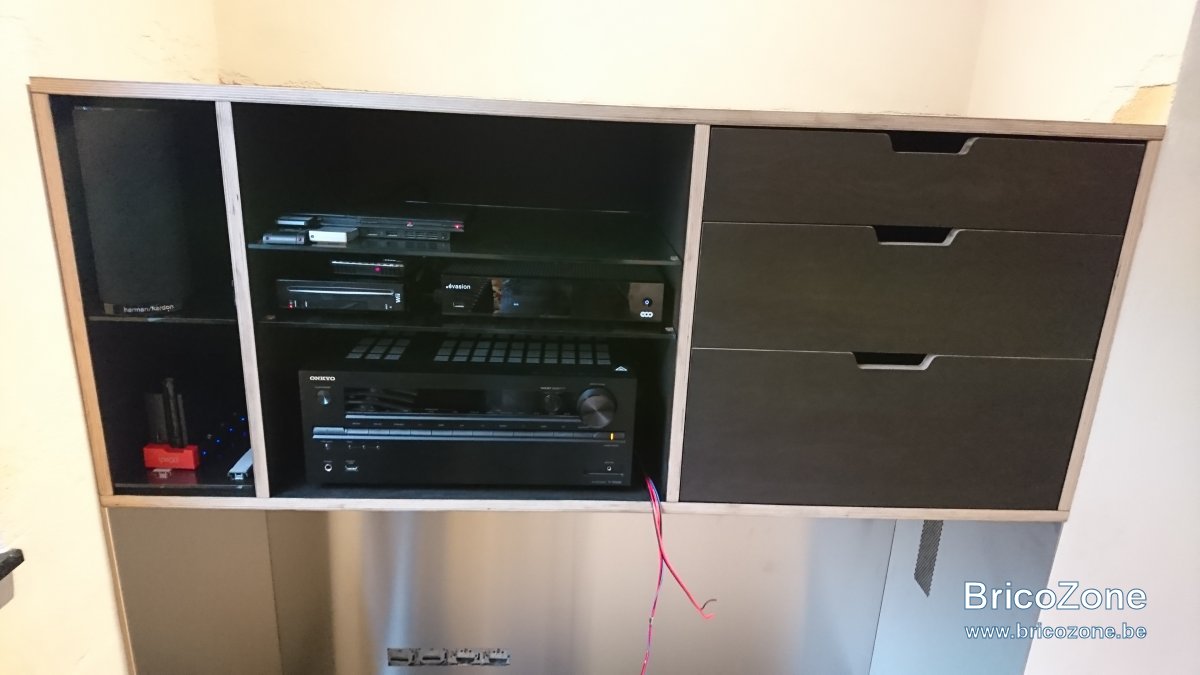

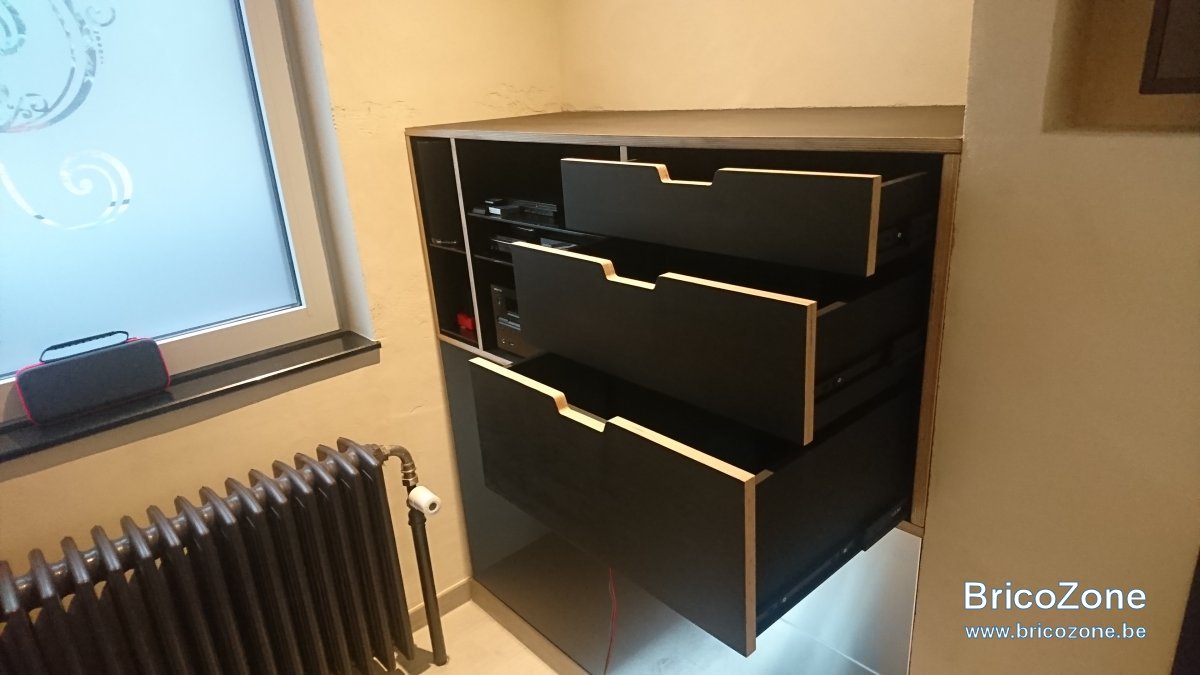

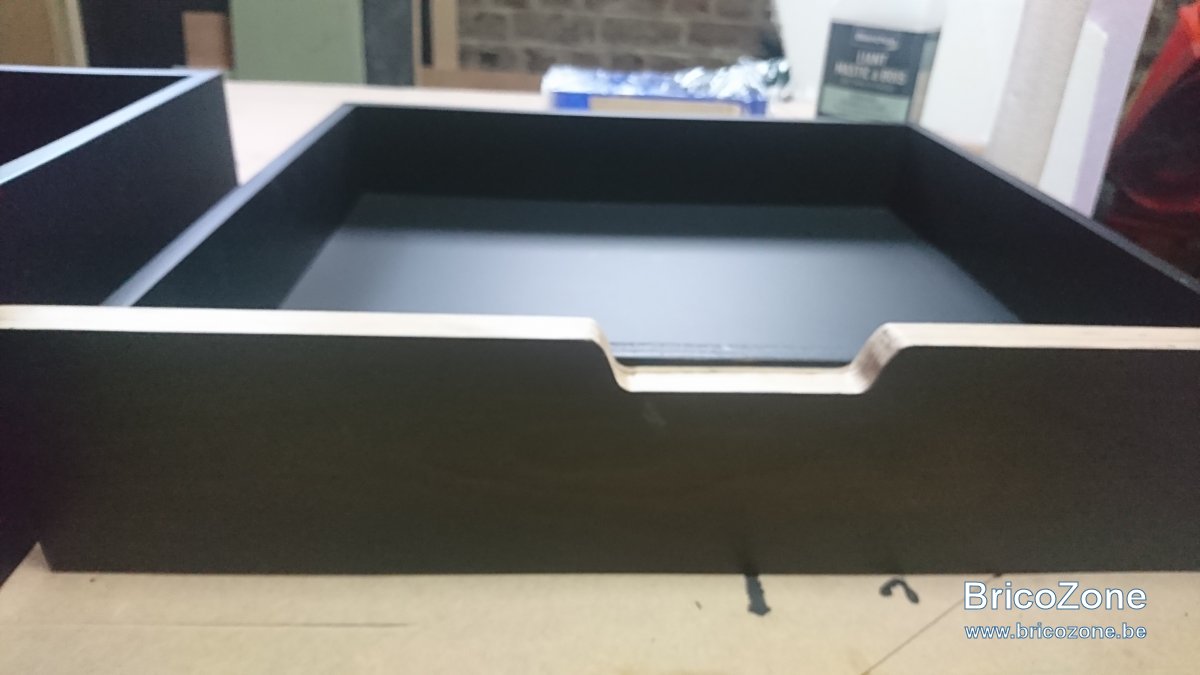

5) résultat final aujourd’hui

Assemblage des caissons, dernière correction sur la façade du plus grand (merci ma schepasch pour l'imprécision...), mise en place de la façade pour tout aligner à 1mm près et les tablettes en verres sont mises.
La switch est sur un verre sur glissière pour pouvoir la prendre ou les manettes, je regrette juste mon double face blanc et pas noir je vais voir si je craque et vais chercher du noir sur amazon


(entre temps j'ai acheté une wii noire d'occaz pour remplacer la mienne pour que tout soit noir )

Il y a toujours 2 fils qui pendent, me reste à faire l'arduino pour contrôler l'écran et l’ascenseur avec un bouton/via domotique et peut-être même intégrer l'IR pour utiliser ma télécommande harmony 665 (pas fou de prendre l'élite à 200€ pour la fonction réseau), un IR sur arduino fera l'affaire

Aussi préparer le premier caisson pour les manettes : faire une structure en mdf 6mm pour mettre une planche de 3mm par dessus et pouvoir faire passer les câbles de recharge des manette de manière cachée, juste avec un trou à la bonne place ou bien carrément un socle pour la manette mais sans imprimante 3D, en bois bof bof ce sera assez précis et je pense que je vais me prendre la tête.

Hello,

Je prends le projet en cours. Ça a peut être été dit, mais je ne le vois pas sur ce qui est en cours, donc j'en profite pour le dire quand même.

Pense bien à l'aération de ton meuble. Dans mon meuble TV je n'ai pas mis la plaque de fond dans le caisson ou j'ai les consoles et l'ampli parce que ça chauffe vite. Il faut vraiment que l'air circule. Ps3 et ps4 sont connues pour bien chauffer. Surtout avec des températures comme on a eu en juin/juillet dernier.

Super boulot @belgotux , bravo !

Merci de la remarque @Plumy c'est vrai que j'ai oublié de dire,
J'ai mis un ventilateur pc classique 12v 12cm sur l'usb de l'ampli, car en effet j'avais 42° quand il y avait 27° dans la pièce. Il consomme 0.1A donc 0.5w, mais quelle différence! Ampli à 30° quand il faisait 25° dans la pièce. En plus sur l'ampli la prise usb s'éteint 30min après l’arrêt de l'ampli.
Il est collé sur le verre du haut de l'ampli au double face scotch qui est top collant et facile a enlevé si besoin. A 5cm du fond en soufflant vers le devant et c'est nickel.
Maintenant que les tiroirs sont mis je dois sonder la température des transfo, mais je m'inquiète pas. En plus j'ai superposé des transfo qui vont jamais en même temps : wii, ps2, voo. J'ai même intégré un détecteur de fumée, on sait jamais

belgotux a dit:

Merci de la remarque @Plumy c'est vrai que j'ai oublié de dire,
J'ai mis un ventilateur pc classique 12v 12cm sur l'usb de l'ampli, car en effet j'avais 42° quand il y avait 27° dans la pièce. Il consomme 0.1A donc 0.5w, mais quelle différence! Ampli à 30° quand il faisait 25° dans la pièce. En plus sur l'ampli la prise usb s'éteint 30min après l’arrêt de l'ampli.
Il est collé sur le verre du haut de l'ampli au double face scotch qui est top collant et facile a enlevé si besoin. A 5cm du fond en soufflant vers le devant et c'est nickel.
Maintenant que les tiroirs sont mis je dois sonder la température des transfo, mais je m'inquiète pas. En plus j'ai superposé des transfo qui vont jamais en même temps : wii, ps2, voo. J'ai même intégré un détecteur de fumée, on sait jamais

Cliquez pour agrandir...

Nickel. Surtout que t'as mis ça à coté de l'insert

Plumy a dit:

Nickel. Surtout que t'as mis ça à coté de l'insert

Cliquez pour agrandir...

Il y a des bloc itong et puis une paroi de fermacell à 5cm, ca ne bouge pas Et via la trappe d'accès j'ai sondé l'intérieur vu que j'ai des gaines cable dedans, pas plus de 45° tout en haut.
Ce qui m'a le plus ennuyé c'est qu'il a fallut mettre le baffle central tout en bas et pas au dessus du feu. Déjà que la tv est trop haute pour moi mais bon on fait avec l'espace qu'on a

Ton baffle Harman kardon dans le meuble ça ne nique pas un peu le son ?

Plumy a dit:

Ton baffle Harman kardon dans le meuble ça ne nique pas un peu le son ?

Cliquez pour agrandir...

Bas là il est coupé sur les basses fréquences, donc pas trop en fait. J'avais pensé peindre un reste d'acoustix de mon faux plafond pour mettre derrière et liège en dessous mais étonnamment je ne décèle rien. J'ai pas encore regardé un bon film dessus, plutôt série donc je verrais à l'usage.
Par contre je compte changé après donc on verra.

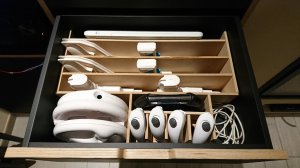

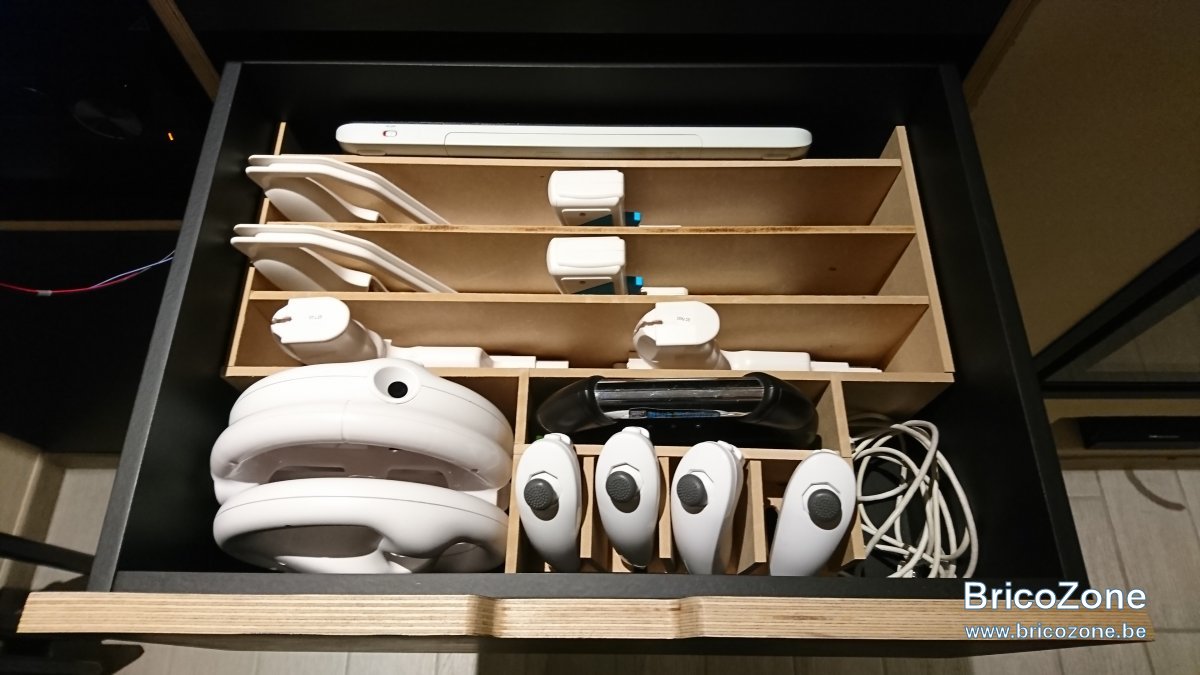

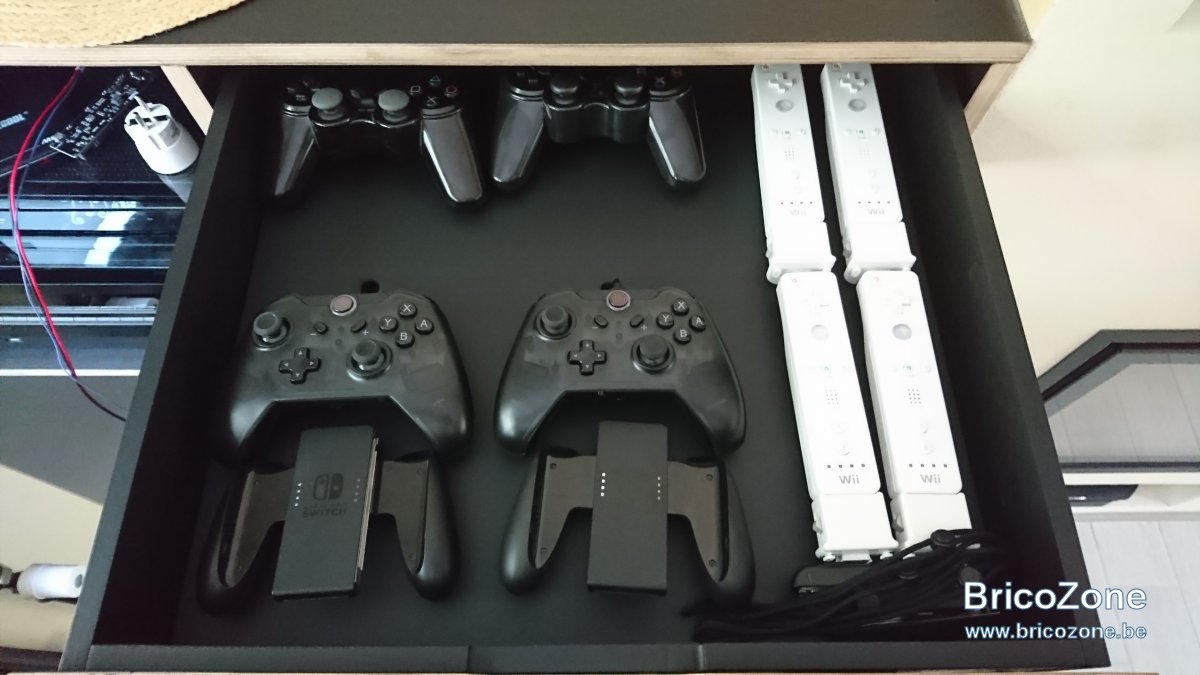

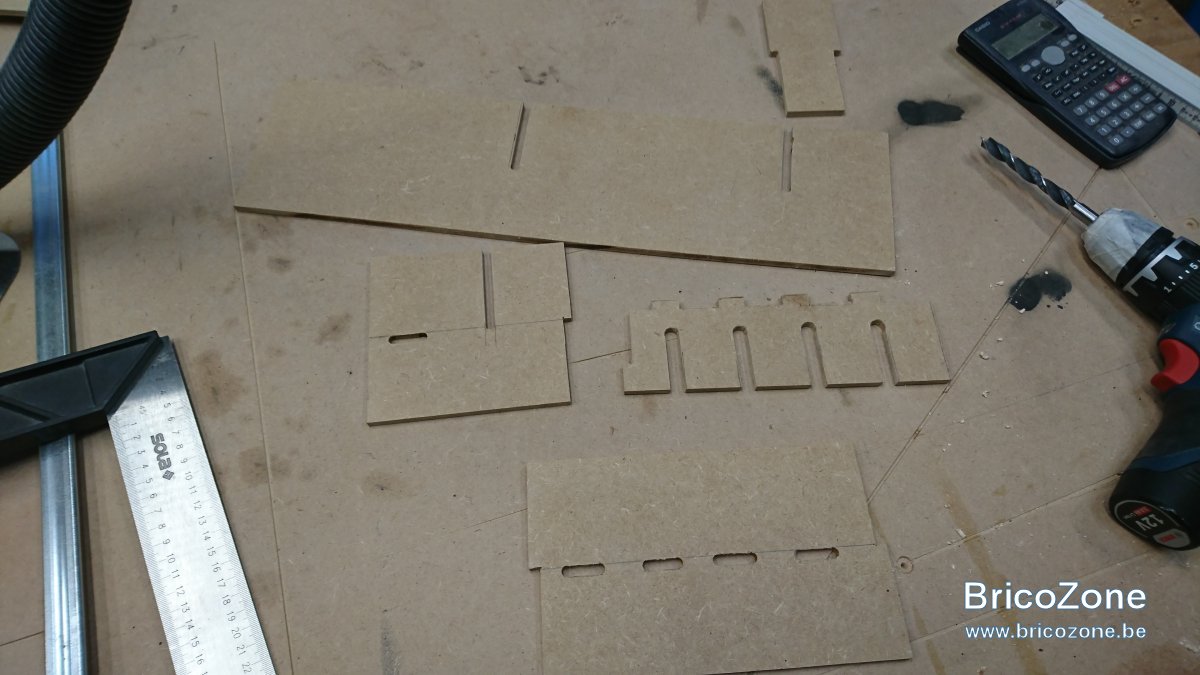

Aménagement des tiroirs, j'ai fait les rangements des accessoires wii avec mdf de 6mm, en "peigne" sur la moitié de la hauteur, ça tient en ne faisant que du serrage
ca tient nickel sans colle, je pourrais désassembler pour peindre au rouleau et réassemblé une fois peint. Manque plus qu'à peindre en noir mais je le ferai quand j'attaquerai la bibliothèque et le fond noir.




J'ai reçu les câbles usbC suffisamment long pour mettre dans le double fond et recharger les manettes. Pour faire l'espace j'ai mis des bouts de mdf de 6mm et mon faux fond fait 3mm. Finalement j'ai fait 2 bêtes trous pour passer les fils plutôt que de faire un socle pivotant, pas eu envie de me prendre la tête
