Réalisation support échelle plafond

Dernièrement, afin d'économiser un peu de place, j'ai décidé de mettre mon échelle composé de 3 partie au plafond

Pour ce faire, j'ai fais un système avec des morceaux de métal qu'il me restait

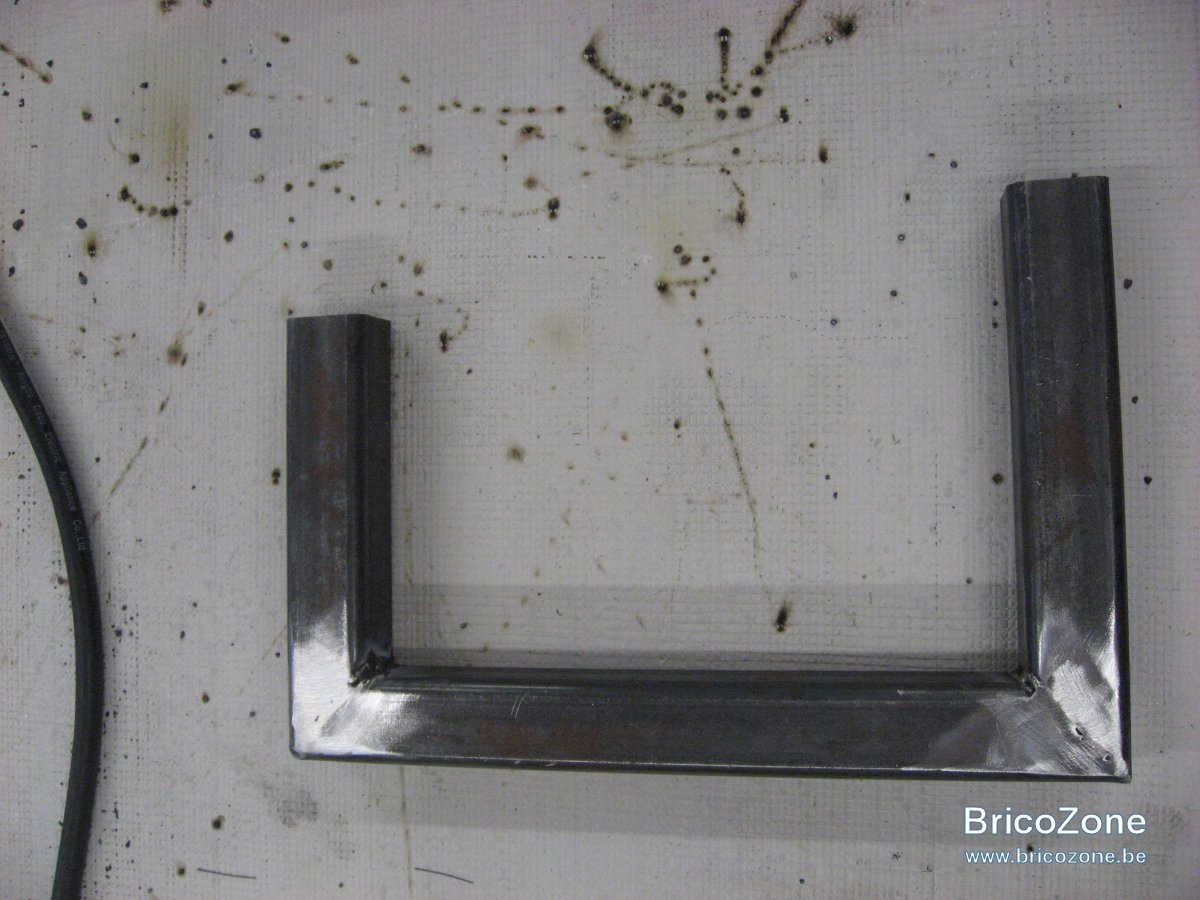

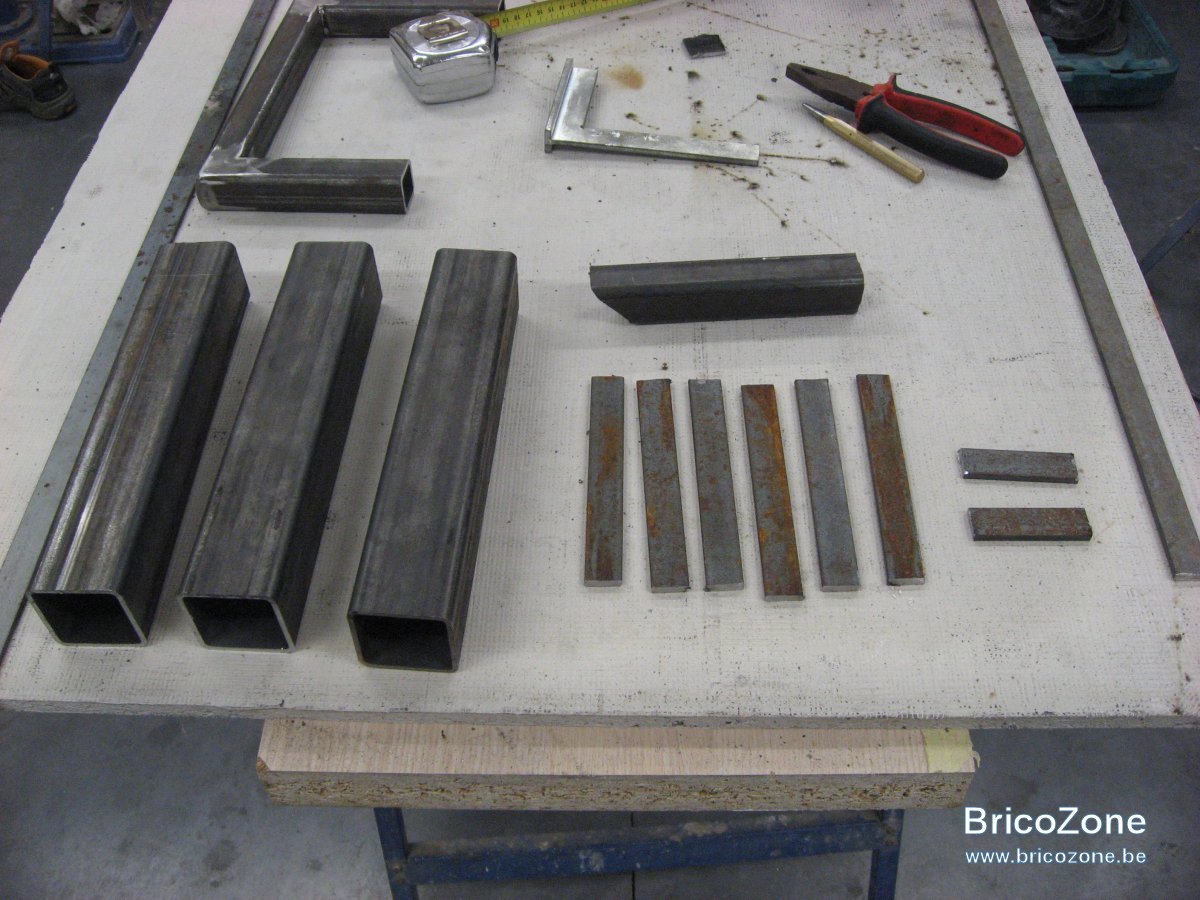

Découpage des pièces nécessaires (j'avais déjà réalisé une équerre) :



D'un côté, j'ai fais deux supports entre lesquels j'ai passé une tige fileté.

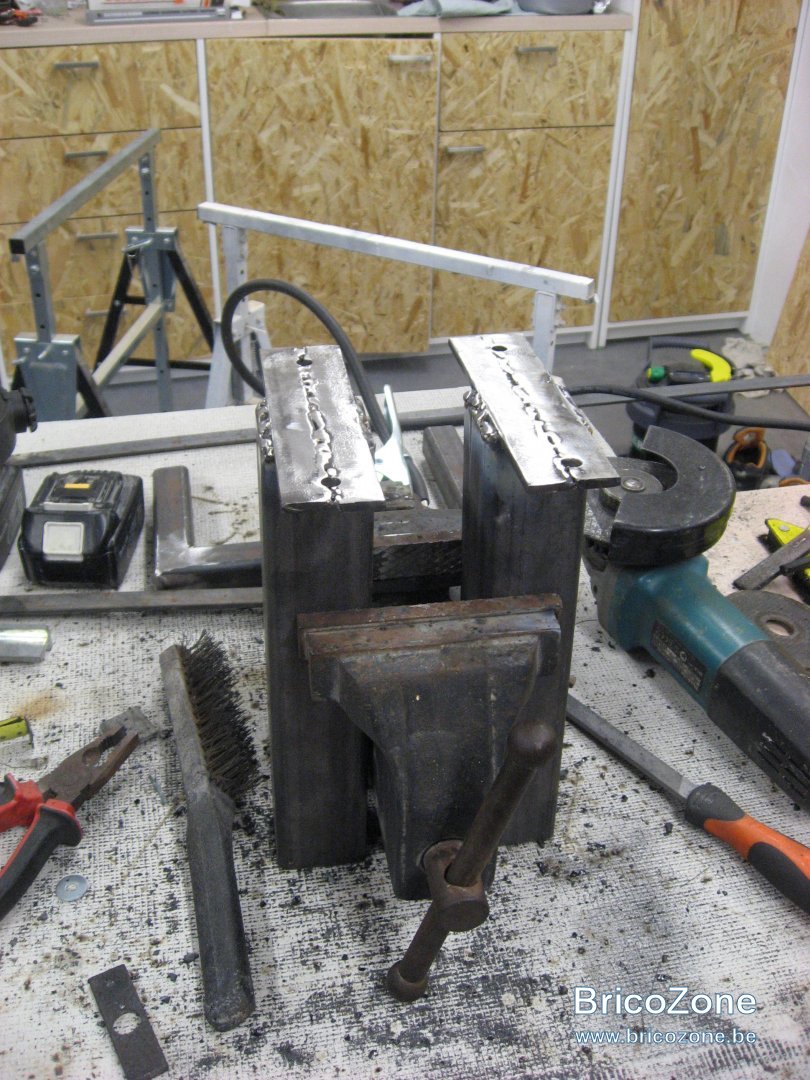

Comme j'ai fais avec de la recul, j'ai soudé des petit plats ensemble afin d'avoir une largeur suffisante

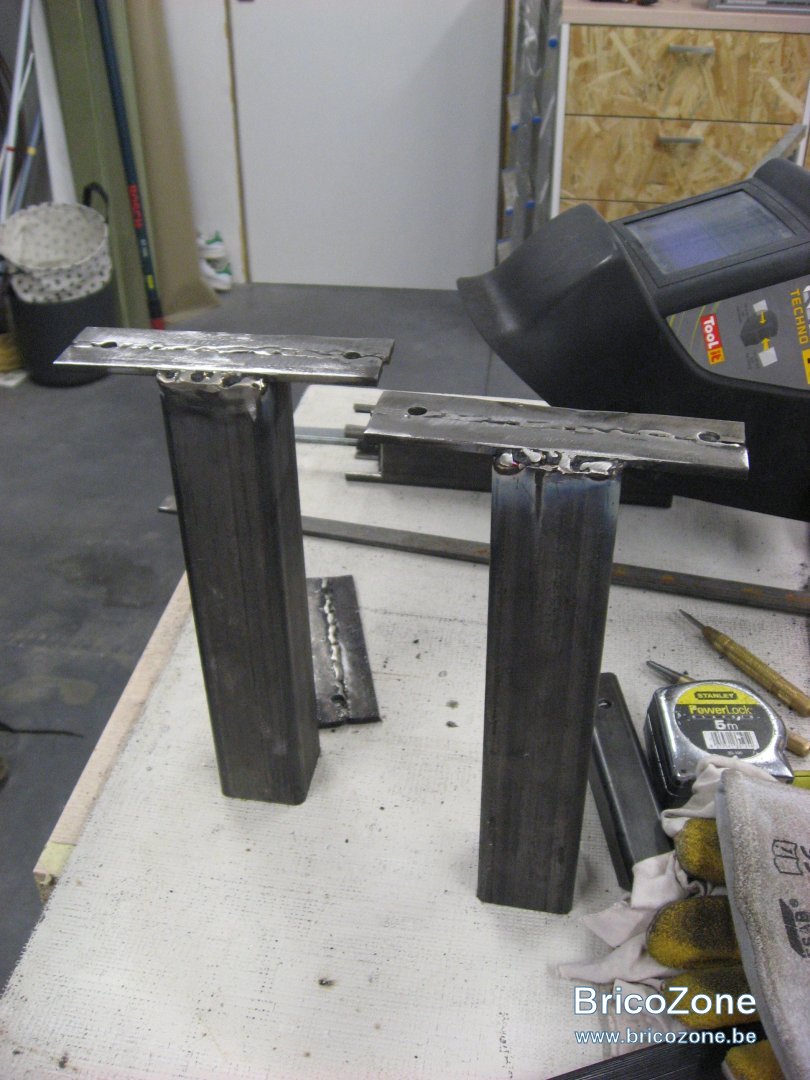

J'ai ensuite soudé le plat au tube carré



J'ai placé un morceau de gaine électrique sur ma tige fileté, ce qui permet à l'échelle de coulisser plus facilement


De l'autre côté, j'ai mis mon équerre


Et pour la 4 ème pièce, j'ai eu l'idée d'un petit système afin de pouvoir facilement retirer l'échelle

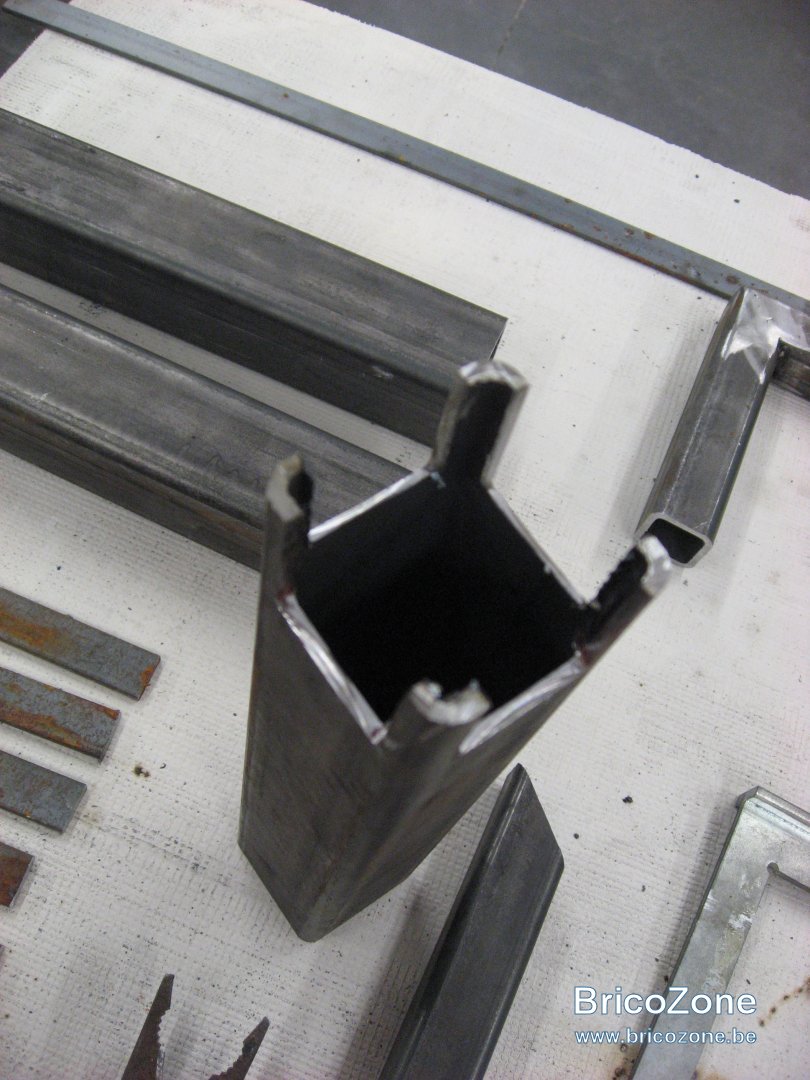

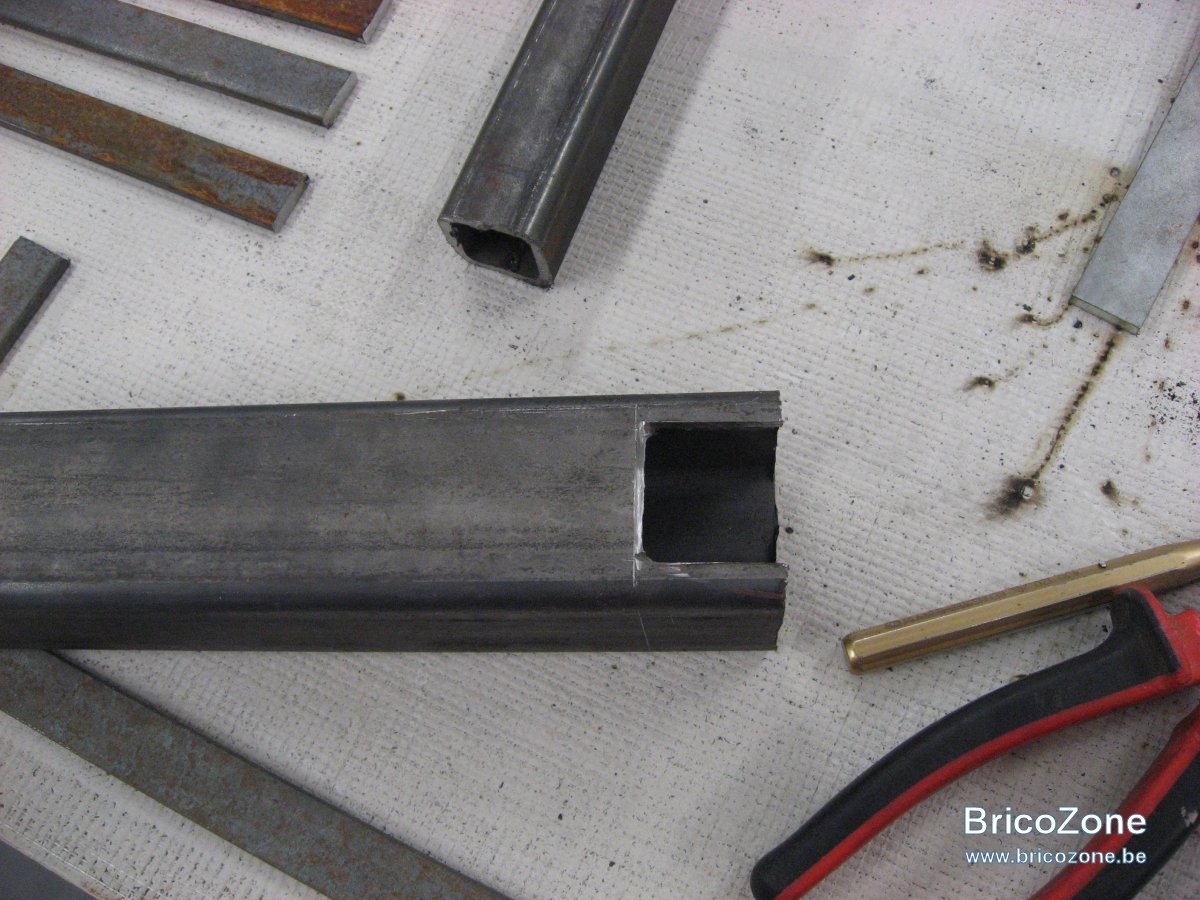

Dans un des tubé carré, j'ai découpé 4 encoches

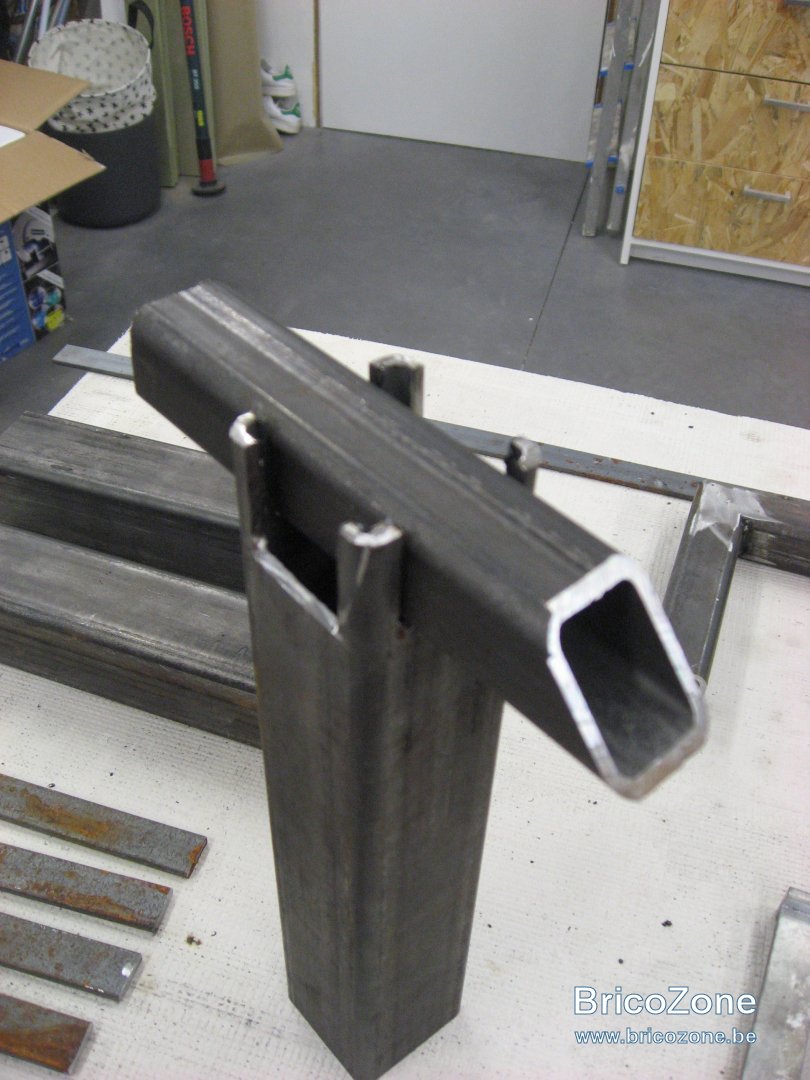

Dans ces encoches viendra un autre morceau de tube carré, plus petit celui-là

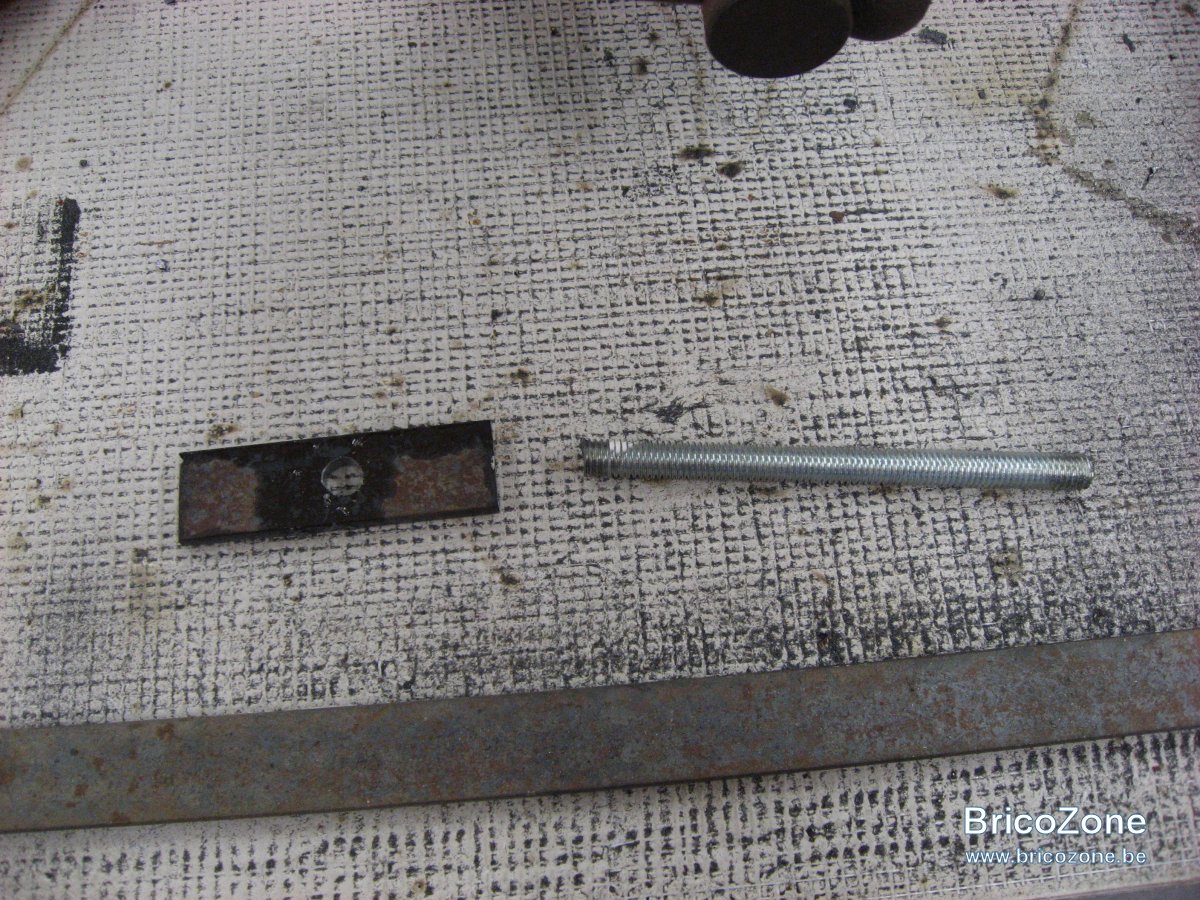

Je découpe un plat sur lequel je soude une tige fileté

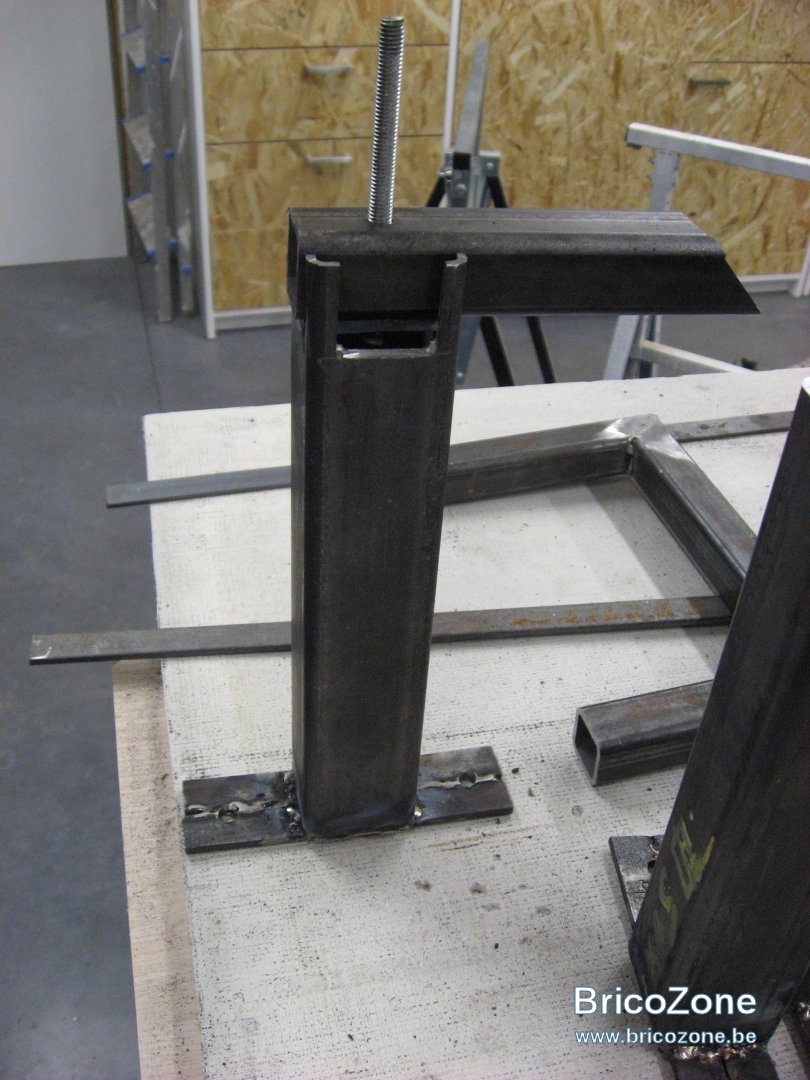

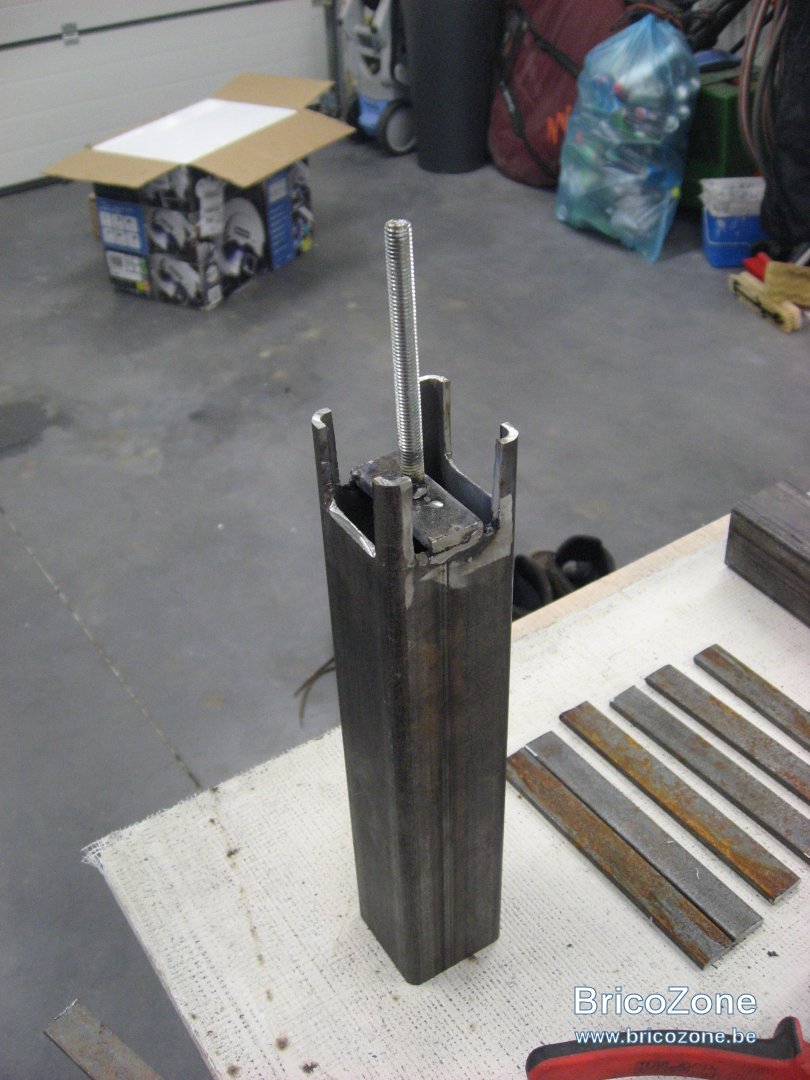

Je soude ensuite le plat dans deux des encoches du tube carré


Je ais un trou dans le petit tube carré, les deux s'emboitent

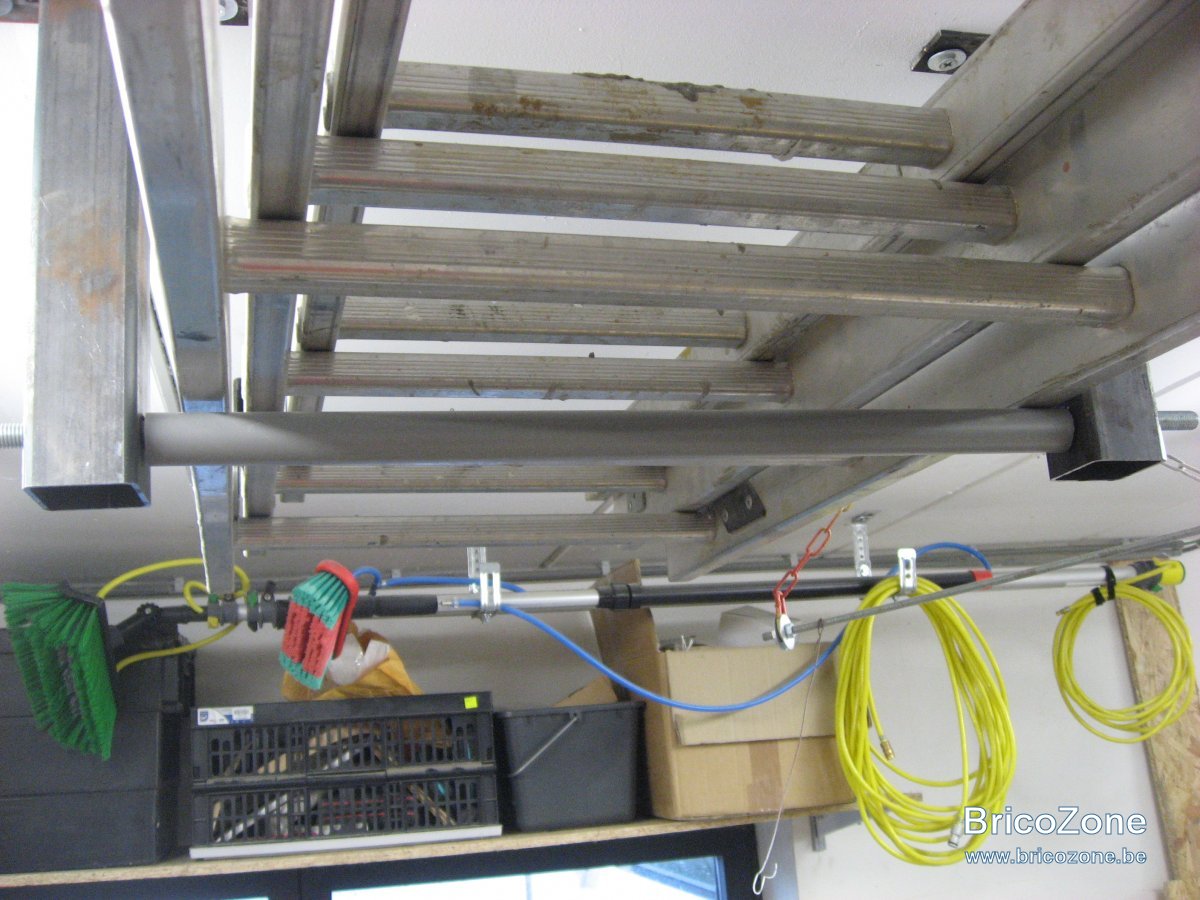

Et voici le mécanisme en fonction avec l'ajout d'un ressort gracieusement fournit par @Maxg (encore merci à lui)

Très belle idée! J'espère que tu as pas déposé de brevet car je risque de te piquer l'idée!

Whoa C'est à la fois : pratique, ingénieux et bien réalisé

Bon, je vais me mettre à la soudure, moi ... Je risque de venir t’embêter pour des conseils

Merci à tous les deux.

Niveau soudure, je suis encore pas loin du tout, on voit bien que mes soudures sont pas belle du tout

oui mais bon qu'elle métrise du bois et de l'acier tes bon a marié

1er coming out sur Bricozone ? ...
