Réflexion et dimensionnement charpente abri de jardin

Dans le forum Toiture, Charpente - par Plumy le 5 Juin 2015

  1. fax

    fax 36 ans, Hainaut

    C'est une idée, mais perso je pensais peut-etre découper la première latte comme ceci (mais à voir sur place la faisabilité et seulement si c'est nécessaire)

    [​IMG]

    Je n'ai plus beaucoup avancé de mon coté et vais surement etre bloqué ce weekend, à cause de la chaleur. Mes gouttières viennent juste d'être livrées :heart_eyes:

    fax , 1 Juillet 2015
  2. Plumy

    Plumy 29 ans, Liège

    Ca me parait chaud de faire des entailles comme ça sur tout le long voir à chaque chevrons. D'où mon idée de faire des cales à poser tous les mètres par exemple.

    Ca la chaleur...Je suis coincé aussi pour d’autres choses. Et le pire c’est que du coup je ne peux plus rentrer mes voitures...

    Plumy , 1 Juillet 2015
  3. Gemon

    Gemon Namur

    Bonjour

    Si vous n'utilisez pas les supports de latte faitière, le plus simple est d'aligner les dessus des contre latte de manière à créer un appuis +- de niveau. vous n'aurez plus qu''a charger ce qui sera necessaire. (souvent une epaisseur de chevron 5/6.5 + lattes selon type de faitière.
    il vous faudra alors ni cale ni decoupe acrobatique :D

    Gemon , 1 Juillet 2015
  4. fax

    fax 36 ans, Hainaut

    Bonjour,

    Finalement, j’ai trouvé la solution qui me convenait pour créer un plat pour accueillir le support de faitière : défonceuse en appui sur les 2 liteaux du haut afin d’araser le sommet des contre lattes (petit triangle)
    En 10 min c’ était réglé ;-)

    Sinon mes gouttières sont posées et je mets les bavettes mercredi. Après cela, enfin près à poser les tuiles.

    Quelques petites question avant de démarrer :
    - Des astuces pour coller la sous-toiture souple sur le zinc (et s’assurer qu’elle est bien tendue) ? Est-ce qu’une colle MS polymère est bien adaptée ?
    - Pour la tuile, j’ai lu qu’il fallait d’abord placer les tuiles de rives, placer la ligne du bas est celle du haut en réglant l’écartement ; puis tracer un trait toutes les 4 tuiles pour avoir un repère et s’assurer d’un bon alignement …c’est bien çà ?
    - Pour les tuiles faitières, j’ai bien compris que cela se plaçait en dernier ? donc faut-il laisser des « trous » pour remonter la haut après la pose des tuiles, ou alors, il y a une autre tecnqique je je n’ai pas captées ?

    merci

    fax , 13 Juillet 2015
  5. eljub

    eljub 35 ans, Brabant Wallon

    Bonjour,
    Selon la sous-toiture, tu as une bande collante dans le bas
    Moi j'ai également ajouter du tape delta ms, ça tient super bien

    Pour fixer le pureau, tu fixe ta premier et dernière latte.
    Tu t'arranges pour avoir un écartement qui te donnera pureau qui rentre dans la tolérance de ta tuile.
    Quand tu fais ce calcul n'oublie pas de compter l'épaisseur de la latte ;-)

    D'habitue, on place une échelle de couvreur qui prend appuis sur l'autre versant de toiture ou si tu as des crochets dans le bas du toit, tu met un bois dedans qui supportera une échelle plate

    De rien ;-)

    eljub , 13 Juillet 2015
  6. fax

    fax 36 ans, Hainaut

    Salut,

    Merci pour les infos

    Pour la sous-toiture, je n'ai pas de bande collante intégrée, d'où ma question pour la colle (et je devrai de toute façon aussi coller les lattes de ventilation en plastique)

    Pour les autres questions, ce n'était pas vraiment lié au lattage (qui est terminé depuis bien longtemps ;-) ) mais plutot de savoir si 'il y avait une technique recommandée pour le remplissage)

    PS: bonne idée de décompter l'épaisseur de la latte pour le calcul du pureau ....j'avais oublié de le faire ;-) (mais je me suis très vite apercu du soucis)

    fax , 14 Juillet 2015
  7. Plumy

    Plumy 29 ans, Liège

    Tu n'as pas fait ton calcul de tuiles avant ? Pour les rangées il faut arranger tes liteaux de sortes à ce eu ça tombe bien (assez casse pieds á faire) en tenant. Compte du chevauchement minimum requis. Pour les colonnes, comme dit eljub il faut faire le calcul histoire de voir si il te faut des demi tuile ou non en tenant compte aussi de la tolérance de chevauchement (voir la doc).

    Pour les tuiles de rives, si tu passes par le pignon il n'y a pas moyen de passer ? Je sais que c'est leur boulot et pas le notre, mais les couvreurs ne se gênent généralement pas pour marcher sur le tuiles.

    Plumy , 15 Juillet 2015
  8. fax

    fax 36 ans, Hainaut

    Bon, visiblement je m'exprime assez mal, mais merci quand meme ;-). Mes questions ne portaient pas sur les calculs qui ont bien sur été faits mais plutot de savoir si il y avait des astuces pour le remplissage. Mais bon pas grave, je pense avoir bien compris le princip ;-).

    Pour les tuiles de rives pas de soucis non plus, ma question était pour les tuiles faitières. Mais là aussi, je pense que cela va aller :)

    Bon là je suis en train de placer les bavettes (sous la pluie :mad: ) et dès que les 2 morceaux sont soudés, je pourrais enfin arranger le bout de la sous-toiture.

    Si tout avance comme prévu, j'ai plannifié la pose des tuiles lundi et mardi :)

    fax , 15 Juillet 2015
  9. fax

    fax 36 ans, Hainaut

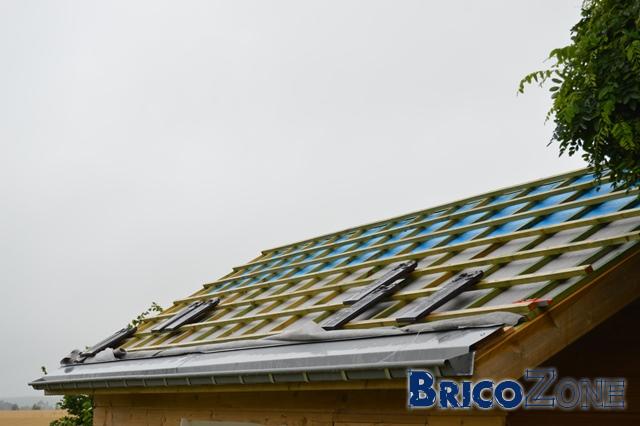

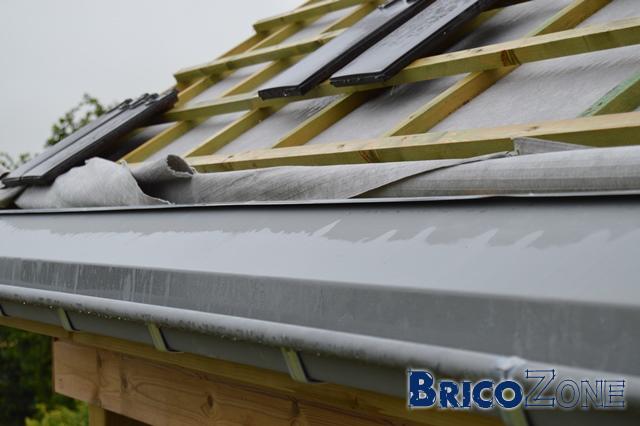

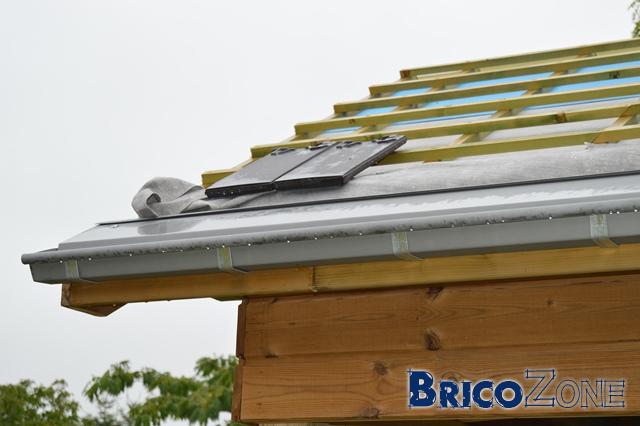

    Quelques photos

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    fax , 15 Juillet 2015
  10. fradeco

    fradeco 73 ans, Flandre

    C'est plus un abris de jardin, c'est un pavillon habitable :=)

    Beaux détails de travail. Intéressant pour plus d'un j'en suis sûr.

    fradeco , 15 Juillet 2015
  11. eljub

    eljub 35 ans, Brabant Wallon

    C'était pas de l'anthrazinc que tu avais prévu au fait ou je confonds ?

    eljub , 15 Juillet 2015
  12. fax

    fax 36 ans, Hainaut

    Merci mais après la pose de la bavette et mis quelques tuiles en position le résultat final ne me plaisait pas vraiment.
    Pourquoi ? La latte de ventilation et la partie verticale de la bavette étaient beaucoup trop visible. C’était un peu attendu vu que le bâtiment n’est pas haut et que la pente de toiture pas très importante.
    La bavette fait propre, bien fini et pas de soucis pour l’eau…mais d’un point de vue esthétique….pas terrible. Cela m’a vraiment pourrit toute l’après-midi.
    J’ai finalement compris que le modèle de gouttière y était pour quelque chose. En fait au départ, je voulais un moulurée 285 mais pour diverses raisons pas pû obtenir ce que je voulais et j’ai dû me rabattre sur un modèle « carré » de développement 250. Le problème est que la hauteur de zinc à l’avant est de 5 cm, alors qu’il est de 8 à l’arrière (mais cela je ne l’avait pas remarqué avant de commander)

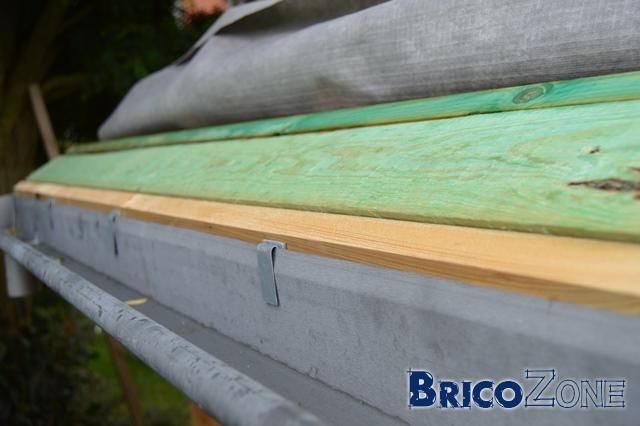

    Le profil est bien visible sur la dernière photo que j’ai mise
    Du coup, quand j’étais sous la gouttière, je voyais l’entièreté de la latte de ventilation et environ 5 cm de bavette verticale.
    Pour ne pas maudire cette gouttière (très visible à partir de la maison, jardin, etc) j’ai envisagé de carrément la remplacer, mais alors j’étais reparti pour la case commande, ouverture du portefeuille et soudure, etc ; bref pas mal de temps perdu.

    Finalement j’ai eu une autre idée : recouper les 3 cm de trop à l’arrière pour avoir la même hauteur avant et arrière.
    Après avoir couché les enfants hier soir: dépose de la bavette et de la gouttière, traçage, disquer et ébavurer le zinc, démonter les crochets et les disquer en hauteur, refaire un trou dans chaque crochet (un des 2 ayant été coupé), remettre les crochet 3 cm plus haut, remettre la gouttière à 22h30.
    Finalement, la gouttière est juste 3-4 cm plus haut, mais cela fait une énorme différence esthétique. Maintenant, du bas, on voit juste à peine 2/3 de la latte de ventilation.
    Ceci, uniquement pour la façade avant, l’autre restera comme cela, car personne ne la voit.

    Voilà pour le « petit boulot du jour » (et surtout la grosse prise de tête)

    Dernière édition par un modérateur: 16 Juillet 2015
    fax , 16 Juillet 2015
  13. fradeco

    fradeco 73 ans, Flandre

    Cela s'appelle l'amour du boulot beau et bien fait. :grinning: ;-)

    J'aurais fait la même chose, car regarder pendant le restant de ses jours sur quelque chose qui ne plait pas c'est une cata. Enfin pour moi.

    fradeco , 16 Juillet 2015
  14. eljub

    eljub 35 ans, Brabant Wallon

    Si j'applique ça tout le temps, je déménage sur une île déserte :p

    eljub , 16 Juillet 2015
  15. fax

    fax 36 ans, Hainaut

    Non, j'ai pris du quartz finalement

    fax , 16 Juillet 2015
  16. fax

    fax 36 ans, Hainaut

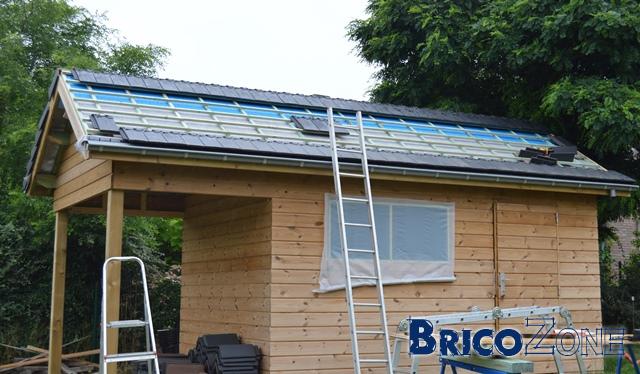

    Pose des premières tuiles ce matin...malheureusement cette petite pluie continue me force déja à faire une petite pause :mad:

    [​IMG]

    fax , 20 Juillet 2015
  17. fafalili

    fafalili Autre pays

    une petite jup et c'est repartie les hommes savent pq ;-)
    superbe
    tu es rester dans les prix que tu avais calculé ..... 3500€

    fafalili , 20 Juillet 2015
  18. fradeco

    fradeco 73 ans, Flandre

    Ca c'est du boulot de pro. Chapeau. Et en plus cet ''abris'' ne ressemble à aucun autre ;-) :grinning: :grinning: :grinning:

    fradeco , 20 Juillet 2015
  19. fax

    fax 36 ans, Hainaut

    Trop tot pour la jup ;-)
    Pour le budget, je suis +/- à 3600
    J'ai par contre arreté de compter mes heures mais je suis resté fidèle à mon projet de le faire entièrement seul, mis a part aide de 2x30min de ma femme pour relever les parois et une heure d'un ami pour les soudures des zinc.

    ...et sauf l'aide du forum, évidement:heart_eyes:

    fax , 20 Juillet 2015
  20. fafalili

    fafalili Autre pays

    tu peux être fière de toi et les heures ont ne les compte pas quand c'est un plaisir et pour avoir un telle résultat de plus tu avais du acheter le même que cela tu en auras eu pour le double ;-)

    fafalili , 20 Juillet 2015
