Réflexion et dimensionnement charpente abri de jardin

fradeco

• 23 Mars 2016

• #221

vince_2k5;1099990 a dit:

Bonjour fradeco

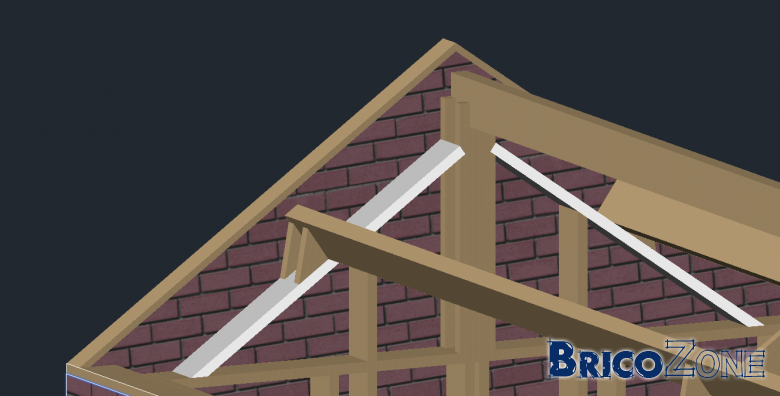

une petit croquis du pignon...

Cliquez pour agrandir...

Bonjour vince2K5,

Oui c'est une possibilité pour une ferme pignon en maintenant les sections des murs.
Ici dans le cas de Plumy, j'avais à l'esprit la contrainte isolation, mais je n'étais plus sûre ce qui fait qu'avec du 150 x 38 mm on est hors soucis question stabilité, pour autant que l'on reste dans les dimensions du plan ;-)



Plumy

• 23 Mars 2016

• #222

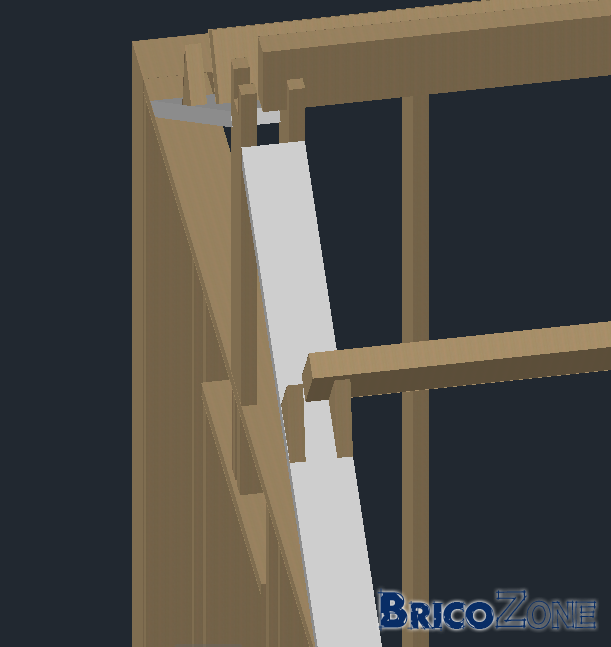

J'ai fait les corrections. En sachant que pour les angles, je prendrai probablement des voliges moins épaisses. Okay comme ça ?

[/URL]



Plumy

• 23 Mars 2016

• #223

vince_2k5;1099990 a dit:

Bonjour fradeco

une petit croquis du pignon...

Cliquez pour agrandir...

J'avais pensé à ça, mais je n'étais pas certain que ça suffirait. Mais d'après ce que vous avez tous l'air de dire, oui



Plumy

• 23 Mars 2016

• #224

Vous pensez que ça vaut vraiment la peine de doubler les échantignoles et le poinçon ? Ou est-ce que je peux garder un seul centré sur l'arbalétrier ?

Ps : je vais ajouter les contrefiches



Plumy

• 24 Mars 2016

• #225

J'ai muri ce que vous m'avez dit hier par rapport au sur-dimensionnement.

Pas moyen d'ajuster les sections en gardant 150mm de large comme référence ? Par exemple réduire l'épaisseur de la volige à 25mm ou alors conserver du 38x150 mais en agrandissant l'entre-axe des voliges ?



fradeco

• 24 Mars 2016

• #226

Bonjour Plumy,

Selon moi, pour éviter de trop grandes pertes en chutes de sciages dans les panneaux (122 x 244 cm) l'entr'axe maxi. entre poteaux se généraliserait à 610 mm auquel j'ajouterais 2 mm de jeu.
Pour les sections il existe aussi le 5/4 x 15 (32 x 150 mm)
Ne pas oublier non plus qu'il faut de l'épaisseur pour appuyer et fixer les panneaux.



Plumy

• 24 Mars 2016

• #227

Pour les panneaux, il y a de fortes chances que je les empile à l'horizontal. Maintenant, c'est vrai qu'avec des 25mm, ça ne laisse pas beaucoup de place pour mettre une vis sur chaque panneau au niveau de la jointure. Je vais rester sur du 38...

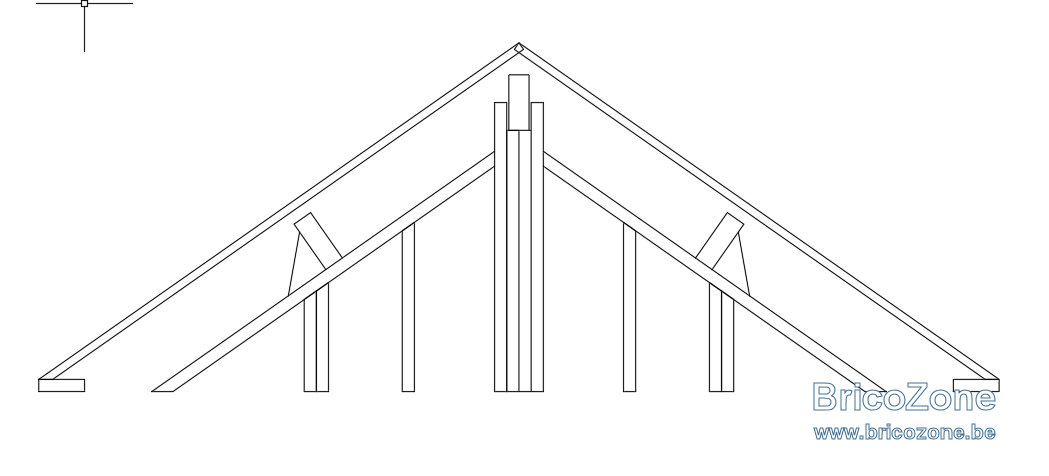

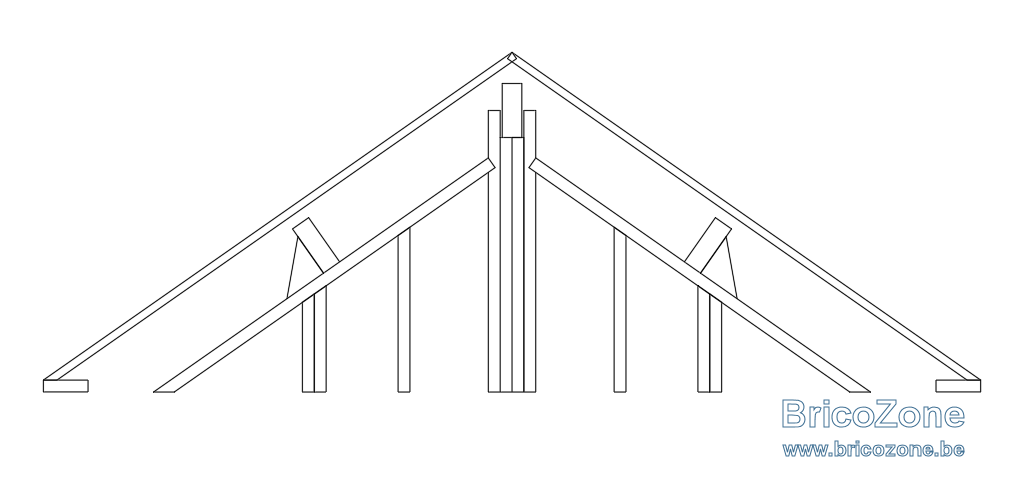

Pour les pignons c'est okay comme ça ?

Pour la ferme centrale, je peux reprendre le même principe je suppose...



Dernière édition par un modérateur: 24 Mars 2016

vince_2k5

• 24 Mars 2016

• #228

pour le pignon, tu dois rajouter des montants sous les pannes ventrières.

et je viens de voir, tu as des baies dans les pignons... attention de bien prévoir tes linteaux.

J'essaie de te faire un croquis après-midi, si je trouve 10 min...



Plumy

• 24 Mars 2016

• #229

Ouais c'est pas faux, je n'avais pas pensé à ça. Parce qu'en effet du coup la charpente est en partie reprise par ce qui se trouve au dessus des fenêtres.



vince_2k5

• 25 Mars 2016

• #230

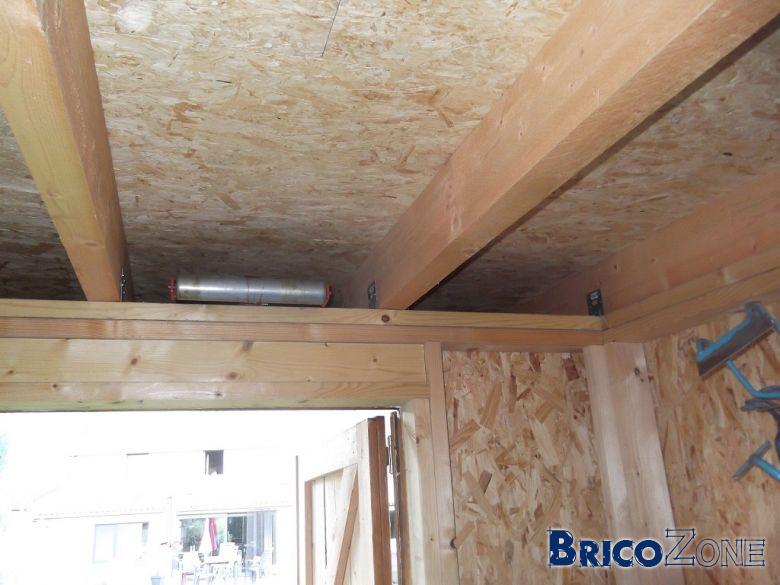

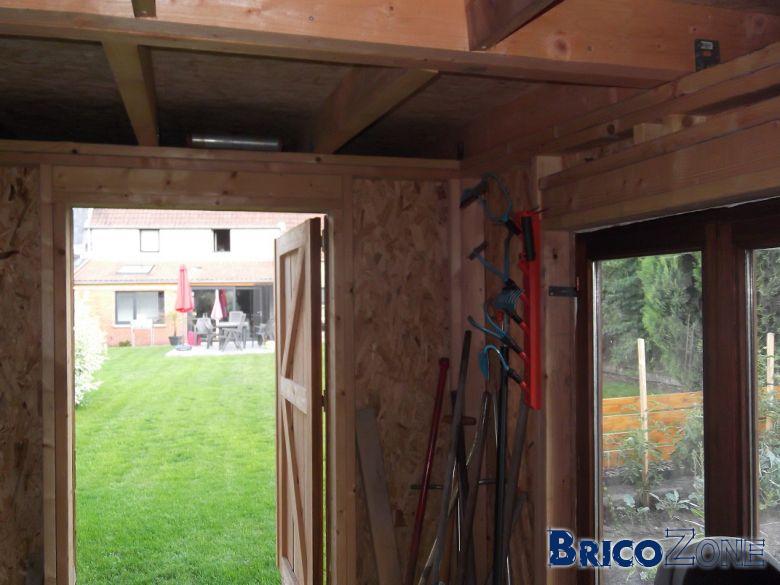

pas le temps de faire un croquis mais j'ai retrouvé 2 photos ... si ça peut t'aider pour le principe de linteau...



Plumy

• 25 Mars 2016

• #231

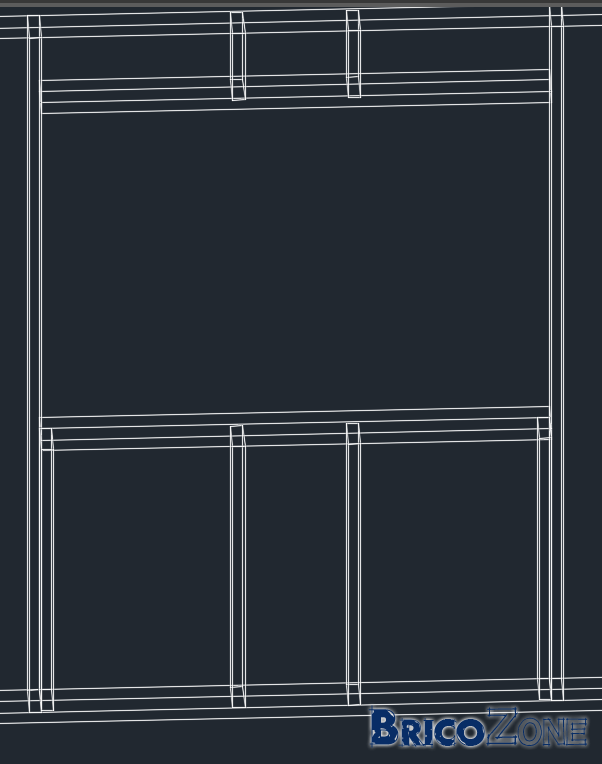

Ok, si je comprends bien, il faudrait que j'ajoute une volige dans la hauteur de l'ouverture c'est ça ? Une de chaque côté ? Volige verticale qui repose sur une volige horizontale qui elle même est reprise sur des voliges verticales au centre et aux extrêmités ?



vince_2k5

• 29 Mars 2016

• #232

oui c'est bien ça.

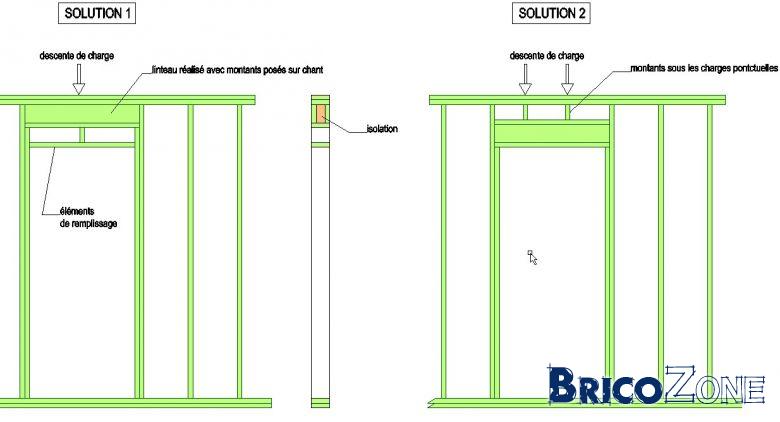

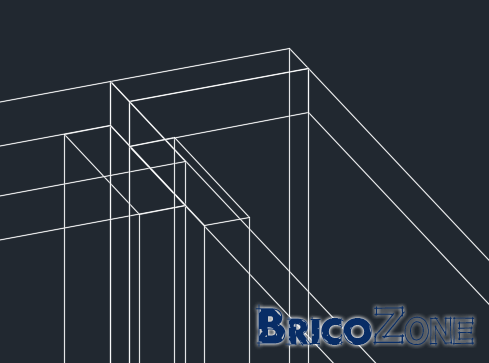

Je te joins 2 possibilités pour positionner le linteau... à toi de voir ce qui te convient le mieux.

Bon amusement



Plumy

• 3 Avril 2016

• #233

La solution 2 me parait plus costaude et surtout moins compliquée au niveau fixation. Je partirai vers ça à mon avis.

A ce propos, une idée sur la section de la visserie à utiliser ?



Plumy

• 26 Octobre 2016

• #234

Moi qui me demandais comment j'allais faire mes tenons et mortaises, je viens de prendre une belle leçon...

Si pour les mortaises, ça semble évident de le faire à la défonceuse, pour les tenons je me demandais.

A voir comme ça, ça parait simple et rapide...


Par contre, je me posais une question, généralement pour de l'ameublement on parle de 1/3-1/3-1/3 ici on est plus à 1/4-1/2-1/4 non ?



Dernière édition par un modérateur: 26 Octobre 2016

Plumy

• 19 Juin 2019

• #235

vince_2k5 a dit:

ok pour la section 38x150 pour l'isolation.

Pour les détails:
regarde tes raccords d'angles... j'avais un schéma : http://img8.bricozone.be/253855580037023eaa.jpg cette technique permet une pose aisée des panneaux.
Pour les linteaux... une règle simple à retenir : chaque élément horizontal est repris par un élément vertical.
https://www.bricozone.be/data/attachment-files/legacy/2538555814614e4a2b.jpg

Cliquez pour agrandir...

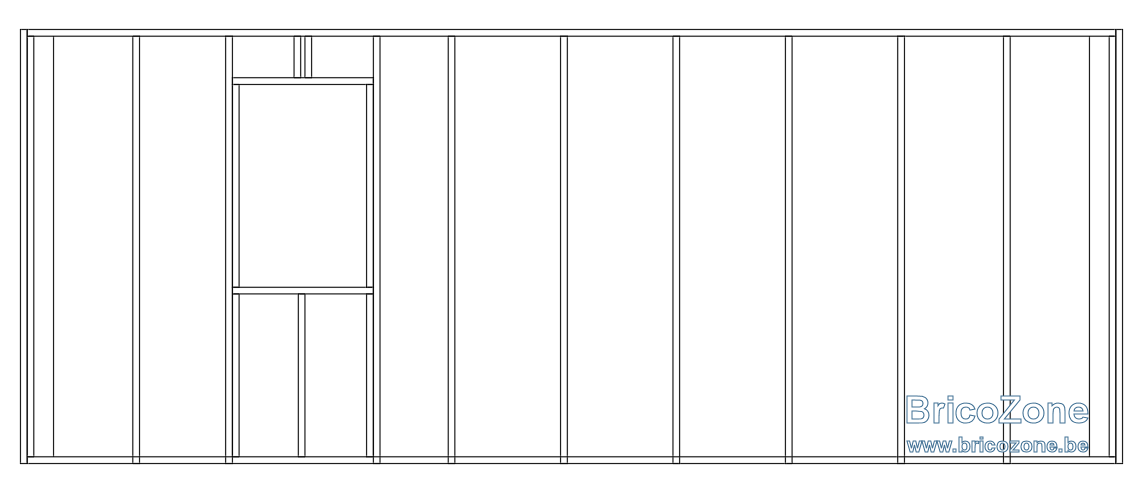

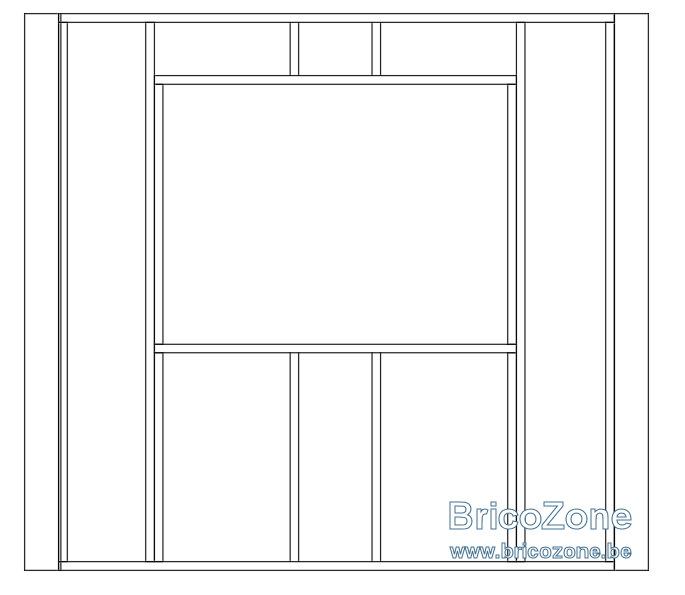

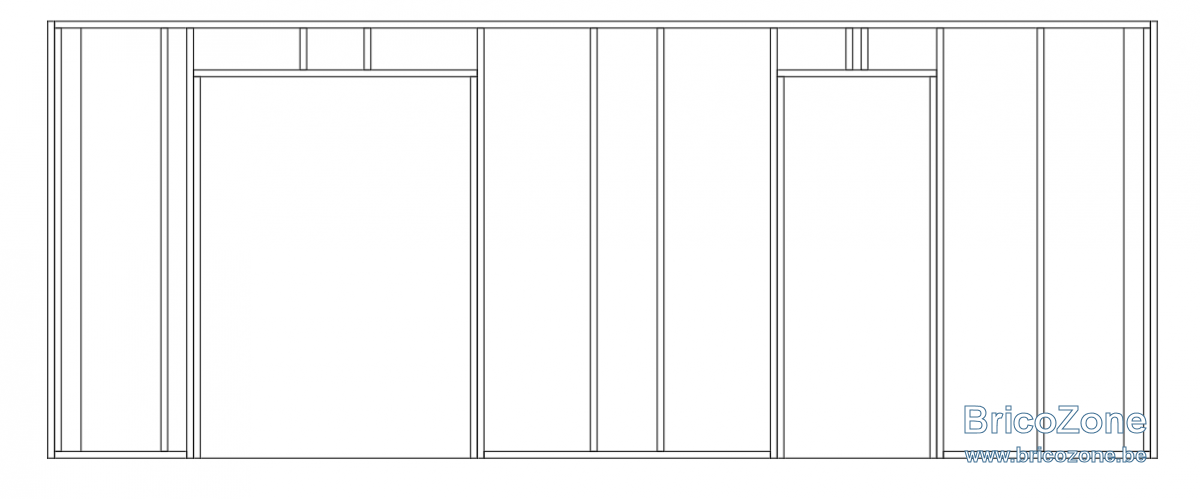

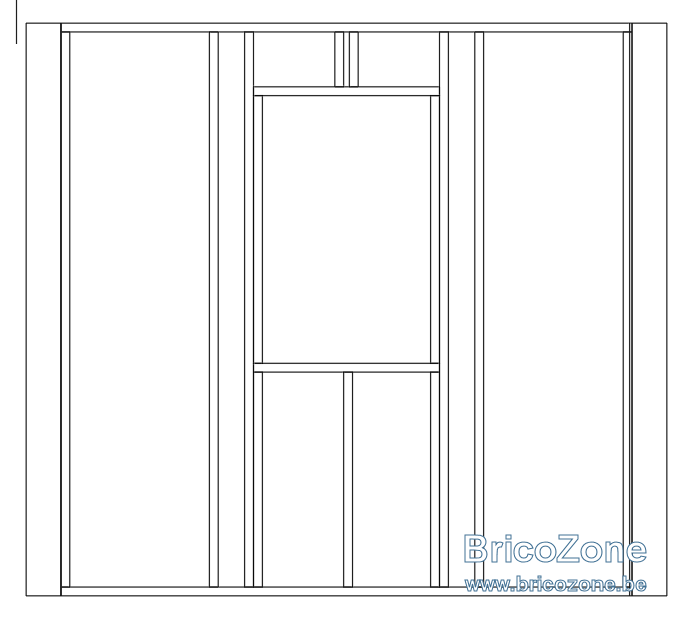

Je viens d'aller rechercher ça parce que je vais calculer le cubage de bois qu'il me faut et je voulais vérifier si la correction que je viens de faire est correcte. Néanmoins, je me rends compte que tu reprends systématiquement tout sur la lisse basse. Ce n'est pas correct comme j'ai fait ? Reprise au niveau du seuil de la fenêtre ?

Il faut encore que je corrige pour le linteau aussi.



Plumy

• 19 Juin 2019

• #236

vince_2k5 a dit:

pour le pignon, tu dois rajouter des montants sous les pannes ventrières.

et je viens de voir, tu as des baies dans les pignons... attention de bien prévoir tes linteaux.

J'essaie de te faire un croquis après-midi, si je trouve 10 min...

Cliquez pour agrandir...

vince_2k5 a dit:

oui c'est bien ça.

Je te joins 2 possibilités pour positionner le linteau... à toi de voir ce qui te convient le mieux.

Bon amusement

Cliquez pour agrandir...

Les linteaux c'est uniquement pour les pignons qui reprennent la charpente alors ?



Plumy

• 20 Juin 2019

• #237

Je me rends comptes que @vince_2k5 ne vient plus sur le forum...

@fax, tu as une photo de comment tu as fait ta charpente ?
@jean_marc_cse : Une idée peut-être pour m'éclaircir sur les dernières questions posées ?

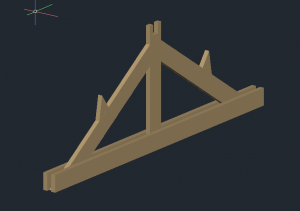

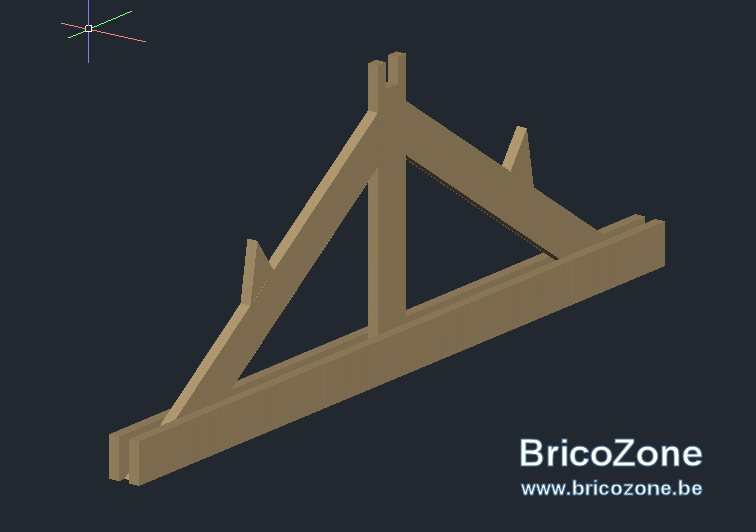

Et j'avoue ne plus me souvenir pourquoi cette ferme-ci :

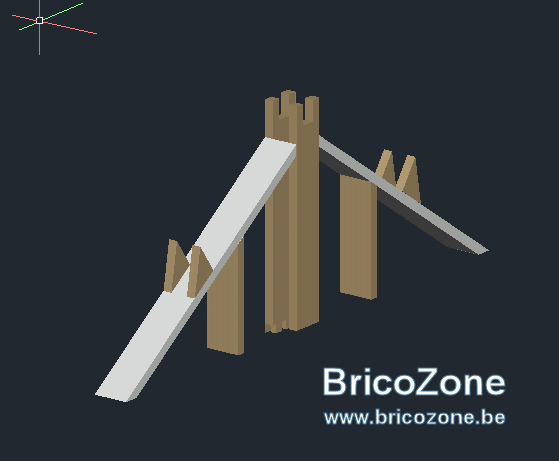

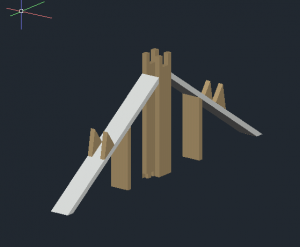

a dû être remplacée par celle-ci :



Plumy

• 20 Juin 2019

• #238

Plumy a dit:

Et j'avoue ne plus me souvenir pourquoi cette ferme-ci :
Voir la pièce jointe 45808

a dû être remplacée par celle-ci :
Voir la pièce jointe 45809

Cliquez pour agrandir...

Je réponds à ma question seul. La première c'était pour un abri en blocs. La deuxième pour de l'ossature bois.

Par contre, est-ce que j'ai une alternative pour la ferme centrale ? En effet, j'aimerais faire un espace de rangement au-dessus d'une des deux moitiés de l'abri, ce qui implique qu'il faudrait que la charpente m'en laisse l'occasion. Mais avec une ferme pareille, impossible...Peut-être que @fradeco pourrait m'éclairer sur le sujet ?



fradeco

• 20 Juin 2019

• #239

@Plumy, bonjour.

Poste #237 photo 1 = travail de pro. Photo 2 travail de .......
En faite la ferme d'appuis représentée sur la photo 2, c'est parce que la panne ventrière serait en plusieurs pièces et que la personne qui construit la charpente ne sait pas faire un assemblage en trait de Jupitère. Donc il faut trouver une manière d'avoir un appuis d'ou l'arbalétrier a plat.

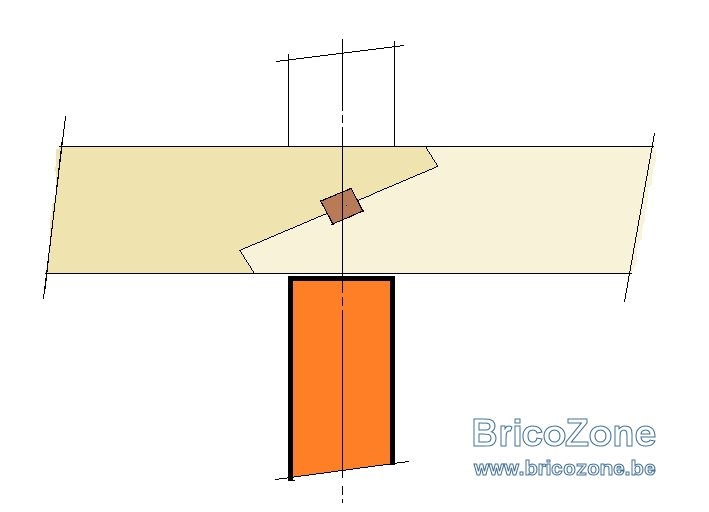

Ci-après assemblage en trait de Jupitère.

Maintenant il faut voir la longueur de l'abris de jardin. ???
Il existe des pièces de bois de plus de 6.00 m de long.
Je préfère de loin l'idée de ferme de la photo 1



Plumy

• 20 Juin 2019

• #240

Normalement, je devrais pouvoir trouver la longueur qu'il faut pour les pannes. C'était plus la question de savoir si ça pourrait reprendre toute la toiture (tuiles y compris) sur seulement 2 fermes. Pour mémoire, pour les pannes on était sur du 63x173

Perso je n'ai pas trop de soucis vis à vis des deux modèles de pannes. Je venais de redessiner le modèle 2 mais le modèle 1 à l'air plus facile à réaliser. Enfin disons que dans le modèle 2 ce qui n'est pas facile c'est de couper les montant verticaux pile à la bonne dimensions et avec la bonne inclinaison de coupe.

Maintenant l'assemblage en trait de Jupitère à l'air très difficile à faire.

En fait le soucis avec le modèle 1, c'est que normalement les madriers du bas reposais sur la maçonnerie et étaient encastrés dedans. Avec une structure en bois, j'ai du mal à visualiser la mise en oeuvre. en tous cas pas comme j'ai dessiner mon ossature.
