Réflexion et dimensionnement charpente abri de jardin

eljub

• 20 Juillet 2015

• #201

bha c'est bien de compter je trouve, ça valorise encore plus



fax

• 20 Juillet 2015

• #202

didju, la méteo est contre moi..
Time for a Jup ;-)



F

fafalili

• 20 Juillet 2015

• #203

Superbe rien à dire me réjouis de faire le mien l'année prochaine



fax

• 22 Juillet 2015

• #204

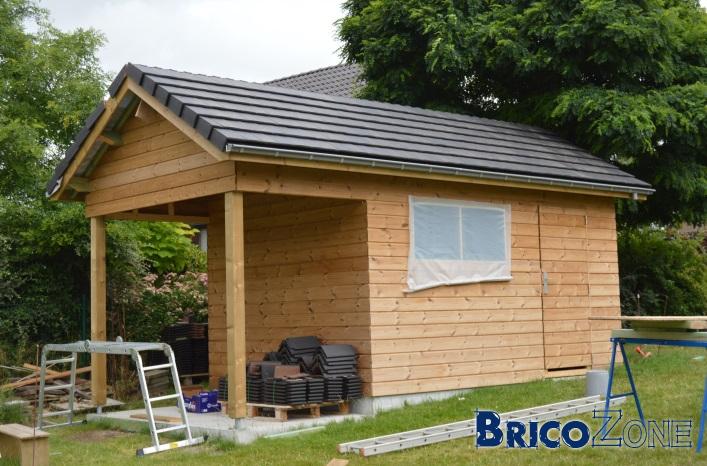

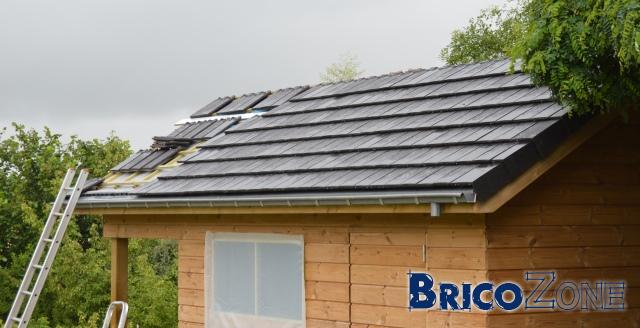

Et bien, j'ai finalement pu terminer le premier pan lundi soir, et le second est déja bien avancé.

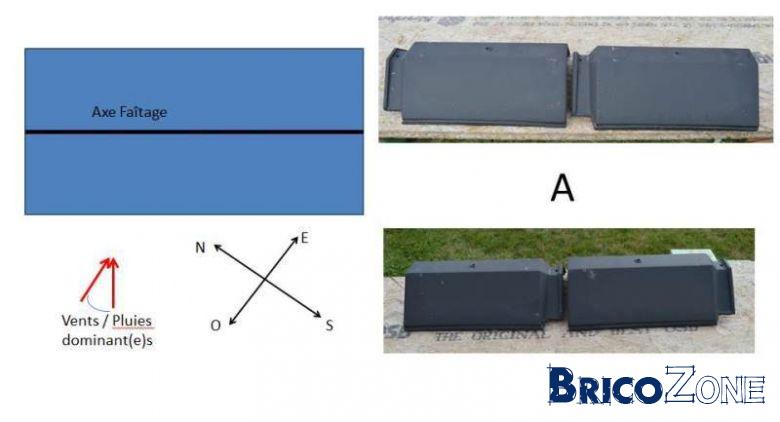

Sinon, est-ce que quelqu'un pourrait pourrait me confirmer comment placer les tuiles faitières (A ou B ?). j'aurais tendance à dire "A"....



F

fafalili

• 22 Juillet 2015

• #205

oui pour en logique en A avec de préférence vis et rondelle en néoprène



fradeco

• 22 Juillet 2015

• #206

Pour les vents dominants et les pluies je dirai A



dd1

• 22 Juillet 2015

• #207

De dieu c' est presque une maison travail de pro çà bravo



fax

• 23 Juillet 2015

• #208

merci pour les confirmations



Plumy

• 25 Juillet 2015

• #209

T'as prévu de mettre des spots sous les débordements de toiture ?



fax

• 27 Juillet 2015

• #210

Plumy;1018574 a dit:

T'as prévu de mettre des spots sous les débordements de toiture ?

Cliquez pour agrandir...

C'était une idée, mais comme je vais mettre la finition intérieure du débordement , parallèle au toit et non pas parallèle au sol comme cela se fait généralement, cela ne va pas être trop possible, je pense.



Plumy

• 27 Juillet 2015

• #211

Pourquoi pas ?

Il suffira d'ajouter des chevrons intermédiaires pour pouvoir fixer ta finition de part et d'autre du spot non ?

Sinon un alternative intéressante serait de placer les spots dans le sol pour illuminer la façade depuis le bas. Mais du coup moins pratique si tu veux lire un bouquin contre la façade



Plumy

• 23 Mars 2016

• #212

Je reviens avec plusieurs questions :

- Si je pars sur de l'ossature bois, est-ce que je peux utiliser les mêmes fermes que celle utilisée initialement au centre de l'abri (dans la configuration en bloc) pour faire les pointes ?

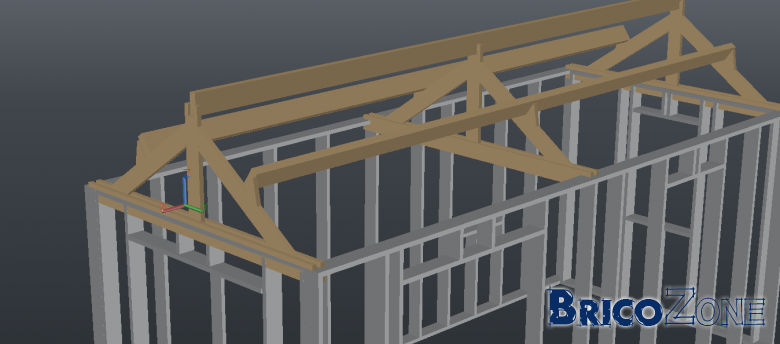

- Comment fixer les fermes sur l'ossature bois (visible ci-dessous).
- Surtout est-ce que l'ossature également en 38x150 sera suffisamment résistante pour reprendre le poids de la toiture ?



fax

• 23 Mars 2016

• #213

Plumy;1099983 a dit:

- Surtout est-ce que l'ossature également en 38x150 sera suffisamment résistante pour reprendre le poids de la toiture ?

Cliquez pour agrandir...

Absolument. Par contre pourquoi du 38x150 ? C'est énorme, vu qu'on parle d'un abri de jardin, pas d'une maison de deux étages ;-)



vince_2k5

• 23 Mars 2016

• #214

Pas de soucis pour la ferme centrale. Je triplerai les montants situés au droit de la ferme centrale.
Les autres fermes peuvent être directement intégrées dans l'ossature du pignon..

Par contre, sur la vue 3D que tu proposes, les raccords d'angles, détail de linteau...
ne sont pas corrects.

Il y a eu une bon fil de discussion ICI où pas mal de détails ont été abordés.

Pour la section du 38x89 avec 60 cm d'entraxe est suffisant... juste être certain d'avoir une lisse haute + une lisse haute de liaison qui fera donc 76x90 de section avec appui tous les 60 cm...



Dernière édition par un modérateur: 23 Mars 2016

fradeco

• 23 Mars 2016

• #215

Si les dimensions en plan de l'abris n'ont pas changés, il n'y a pas de raison pour que les sections de fermes, pannes et chevrons changent.

Sauf contraintes de performances d'isolation, c'est vrai que 38 x 150 mm pour les poteaux c'est du sérieux. Pour un abris on est plus vers le 75 x 75 mm voir 89 x 39 mm



vince_2k5

• 23 Mars 2016

• #216

Bonjour fradeco

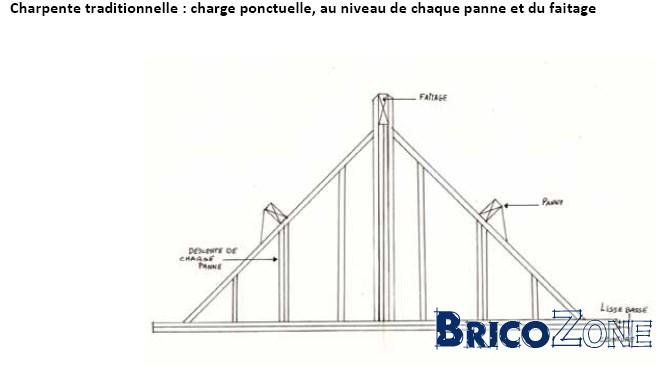

une petit croquis du pignon...



Plumy

• 23 Mars 2016

• #217

fax;1099985 a dit:

Absolument. Par contre pourquoi du 38x150 ? C'est énorme, vu qu'on parle d'un abri de jardin, pas d'une maison de deux étages ;-)

Cliquez pour agrandir...

Fradeco m'avait proposé du 38x89 (c'est d'ailleurs ce qu'il repropose ici). Mais avec ça, il faut forcément que j'aille vers de l'isolation PU pour avoir un truc correcte (je rappelle que je ne fais pas un abri pour des pelles et des râteaux mais pour pouvoir y passer du temps). Du coup, je suis parti vers du 150pour pouvoir mettre 15cm de laine de verre (ce qui équivaut à 8cm de pu). Financièrement c'est plus intéressant (bien que ça mériterait que je revérifie mais il me semble que c'est bon).

vince_2k5;1099986 a dit:

Par contre, sur la vue 3D que tu proposes, les raccords d'angles, détail de linteau...
ne sont pas corrects.

Cliquez pour agrandir...

Je ne comprends pas. A quel niveau ? pour avoir une meilleur vue de mon ossature voir ici : https://www.bricozone.be/gros-oeuvre/t-abri-de-jardin-en-blocs-ou-ossature-bois--104183.html



vince_2k5

• 23 Mars 2016

• #218

ok pour la section 38x150 pour l'isolation.

Pour les détails:
regarde tes raccords d'angles... j'avais un schéma : http://img8.bricozone.be/253855580037023eaa.jpg cette technique permet une pose aisée des panneaux.

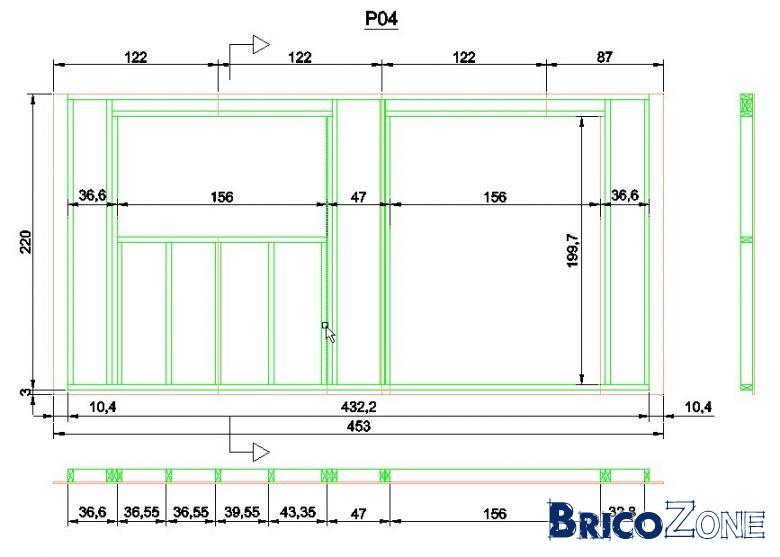

Pour les linteaux... une règle simple à retenir : chaque élément horizontal est repris par un élément vertical.
https://www.bricozone.be/data/attachment-files/legacy/2538555814614e4a2b.jpg



Plumy

• 23 Mars 2016

• #219

J’étaie ce que je disais plus haut : Pour 8cm de Pu j'en suis à 19,5€/m². 15cm de laine de verre revient à 6,89€/m². J'ai 38m² de mur à couvrir, donc ça me fait une différence de 479€ sur l'isolant.

Pour les voliges je n'en ai que pour 325€. Même pas besoin d'aller plus loin dans le calcul



Plumy

• 23 Mars 2016

• #220

vince_2k5;1099995 a dit:

ok pour la section 38x150 pour l'isolation.

Pour les détails:
regarde tes raccords d'angles... j'avais un schéma : http://img8.bricozone.be/253855580037023eaa.jpg cette technique permet une pose aisée des panneaux.
Pour les linteaux... une règle simple à retenir : chaque élément horizontal est repris par un élément vertical.
https://www.bricozone.be/data/attachment-files/legacy/2538555814614e4a2b.jpg

Cliquez pour agrandir...

Ok pour les linteaux, c’est justement la question que je posais dans l'autre topic Donc j'ai mes réponses là-dessus. EDIT : Donc en gros sous chaque fenêtre j'ajoute une volige identique à la volige centrale collée contre la volige de 2,4m c'est ca ?

Et effectivement pour les raccords, j'ai oublié la volige qui me permettra de fixer mon osb dans le coin sur mon plan (mais j'en avais tenu compte dans mon calcul de prix )



Dernière édition par un modérateur: 23 Mars 2016
