Plumy,

Voici comment Perso, j'envisagerais de fabriquer la petite ferme de support.

Bonne suite d'études. :-'



Plumy

• 8 Juin 2015

• #42

AH oui voilà c'est ce que je cherchais

Quand tu indiques 6/4 x 15 ça corresponds à quoi ?
Qu'entends-tu par : "pièce de bois de répartition" ? Style un asselet mais en bois ?



fax

• 8 Juin 2015

• #43

6/4 de pouce (25mm), soit 38 mm x 15 cm (ou 140, 145 mm )



Plumy

• 8 Juin 2015

• #44

Ok, je me disais bien mais c'était pour être sur

Par contre pour l'assemblage des arbalétriers sur le poiçons. Vaut mieux entailler et emboiter (avant de visser éventuellement) où est-ce qu'ils peuvent juste venir contre avant le vissage ?



Plumy

• 8 Juin 2015

• #45

fax;1004693 a dit:

6/4 de pouce (25mm), soit 38 mm x 15 cm (ou 140, 145 mm )

Cliquez pour agrandir...

Mon négoce a du 38mm x 15cm ça tombe bien



F

fafalili

• 8 Juin 2015

• #46

Oui pas de problème



Plumy

• 8 Juin 2015

• #47

Plumy;1004700 a dit:

Par contre pour l'assemblage des arbalétriers sur le poiçons. Vaut mieux entailler et emboiter (avant de visser éventuellement) où est-ce qu'ils peuvent juste venir contre avant le vissage ?

Cliquez pour agrandir...

Sur tous les schémas que je vois, c'est entaillé. Il y a une "norme" à respecter au niveau des angles ? Tant qu'à faire, j'aime autant le faire dans les règles de l'art.



fradeco

• 8 Juin 2015

• #48

Oui c'est exactement ce dit fax.
6/4 x 15 ou 38 x 143 mm.

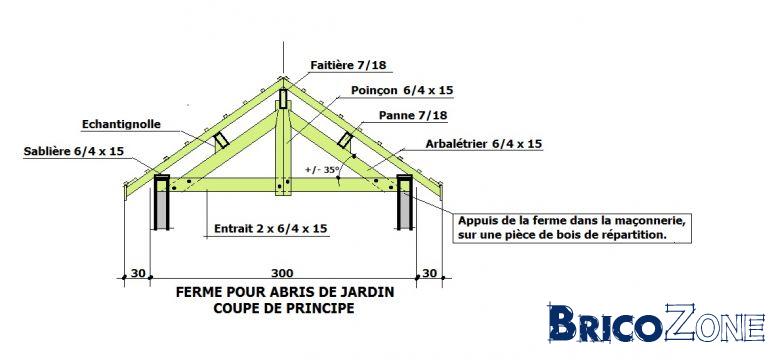

Pour la pièce d'appuis, il s'agit d'un petit achelet en bois ancré dans la maçonnerie sur lequel vient s'ancrer la petite ferme. Un petit croquis vaut toujours mieux qu'un long discours :



fradeco

• 8 Juin 2015

• #49

Plumy;1004709 a dit:

Sur tous les schémas que je vois, c'est entaillé. Il y a une "norme" à respecter au niveau des angles ? Tant qu'à faire, j'aime autant le faire dans les règles de l'art.

Cliquez pour agrandir...

Voici un lien avec quelques exemples d'assemblages. C'est pas évident.
http://notech.franceserv.com/bois-assemblages.html



Plumy

• 8 Juin 2015

• #50

fradeco;1004716 a dit:

Voici un lien avec quelques exemples d'assemblages. C'est pas évident.
http://notech.franceserv.com/bois-assemblages.html

Cliquez pour agrandir...

Ok je vais étudier ça. Ca va être la tricky part ça je le sens. Mais bon c'est ça ou payer 200€en plus

Pour le panne faîtière j'ai une question. Je suppose qu'elle doit arriver plus bas que le niveau de ma brique afin que le chevron affleure avec la brique ? Ou est-ce que je dois également placer un chevron sur la brique et laisser la panne telle qu'elle est mise sur le schéma ?



fradeco

• 8 Juin 2015

• #51

Il faut que le dessus de la brique de support soit +/- 22 mm plus bas que la face supérieur du chevron, de telle manière de permettre de placer une petite sablière qui sera ancrée dans la maçonnerie et sur laquelle on viendra clouer les liteaux.

Attention, on parle ici de toiture sans sous toiture.
Avec sous toiture il faut tenir compte du contre lattage.



Plumy

• 8 Juin 2015

• #52

Pour les liteaux et contre-plaque je suppose que je peux me baser sur ce qui a été mis sur mon volume principal ? (probablement même style de couverture)

Si je résume (pour être sur que je comprenne bien) :
* Le dessus de mes chevrons doit correspondre avec le dessus de mes blocs de 14. Néanmoins la brique doit-être 22mm sous le reste pour accueillir une sablière de 22mm sur laquelle on viendra par la suite clouer le contre lattage et les planches de rive.
* Mon mur de bloc de 14 en façade doit être 38mm plus bas que mes briques de pignons pour pouvoir y mettre la sablière.
* Les planches de rives de façade seront fixées aux sablières (comme pour les pignons)

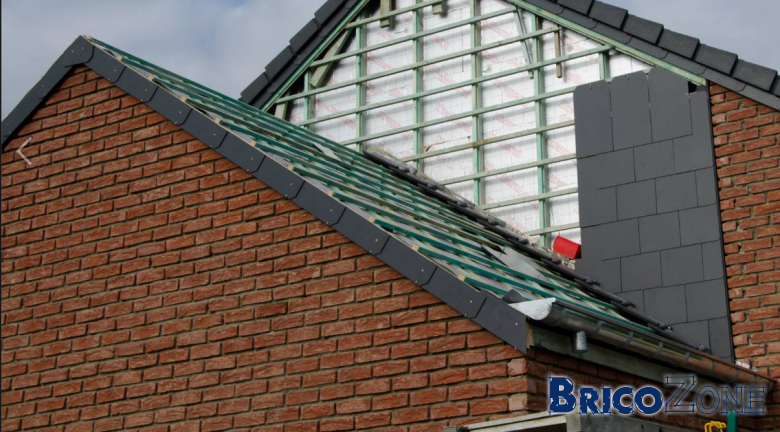

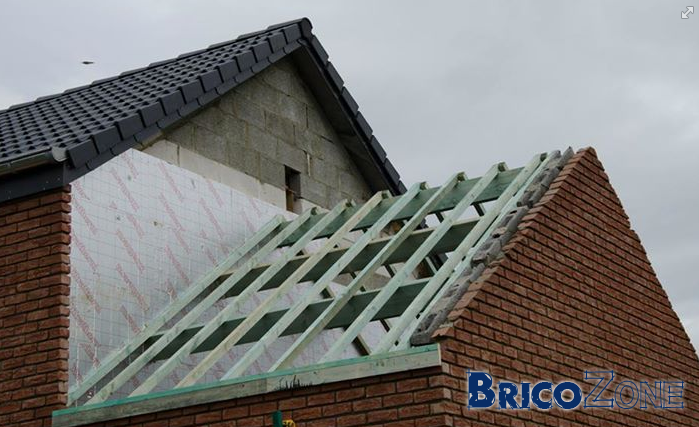

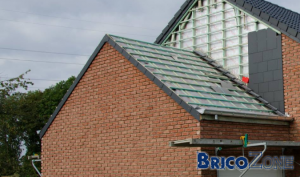

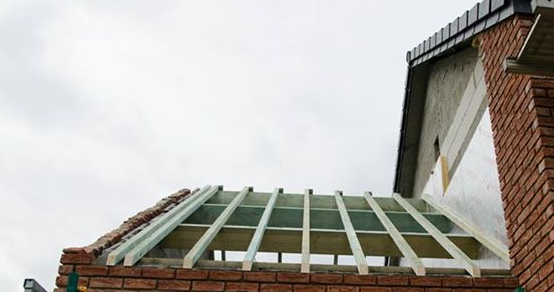

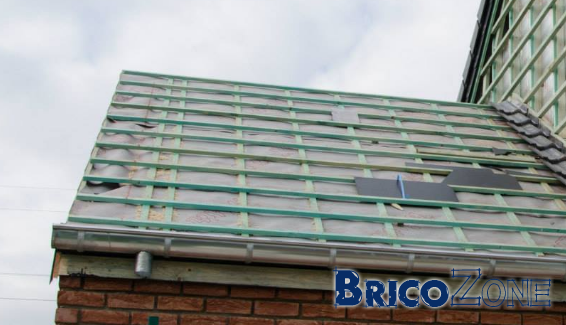

D'après les photos de chantier que j'ai, le contre-lattage est plus haut que la brique.

[/URL]

[/URL][URL="https://www.bricozone.be/data/attachment-files/legacy/359455575a60cc4cad.png"]

Je sens que les photos que j'ai et le fait de dabords faire la construction en 3D va me permettre de mieux comprendre certaines choses. Plus compliqué qu'il n'y parait au final.



eljub

• 8 Juin 2015

• #53

juste pour être sur, le contre lattage est parallèle aux chevrons et le lattage est perpendiculaire et soutien la couverture

juste au cas ou tu inverserais comme je le faisais au début ;-)



fax

• 8 Juin 2015

• #54

eljub;1004741 a dit:

juste pour être sur, le contre lattage est parallèle aux chevrons et le lattage est perpendiculaire et soutien la couverture

juste au cas ou tu inverserais comme je le faisais au début ;-)

Cliquez pour agrandir...

pfff, moi aussi je me trompe à chaque fois



eljub

• 8 Juin 2015

• #55

moi j'en suis sur maintenant c'est juste pour préciser ;-)

ma phrase est mal tournée, c'était une affirmation



fax

• 8 Juin 2015

• #56

eljub;1004748 a dit:

moi j'en suis sur maintenant c'est juste pour préciser ;-)

ma phrase est mal tournée, c'était une affirmation

Cliquez pour agrandir...

oui oui, c'est bien comme cela que je l'avait compris



fradeco

• 8 Juin 2015

• #57

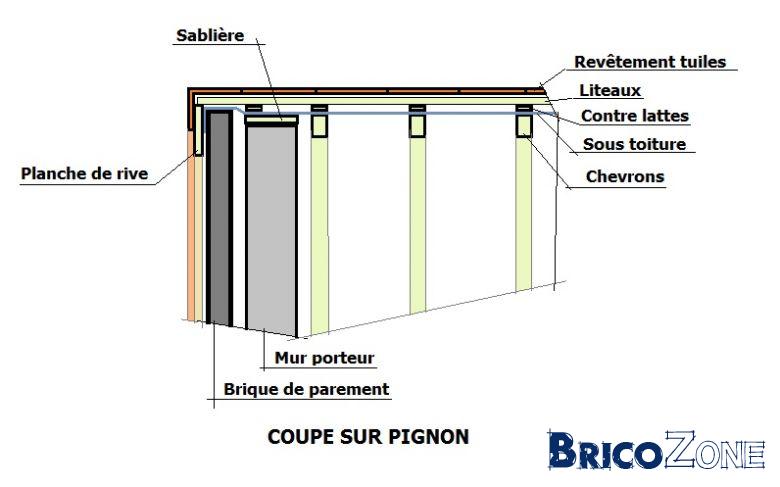

Voici une petite coupe sur pignon pour la mise en place des pièces



Plumy

• 8 Juin 2015

• #58

eljub;1004741 a dit:

juste pour être sur, le contre lattage est parallèle aux chevrons et le lattage est perpendiculaire et soutien la couverture

juste au cas ou tu inverserais comme je le faisais au début ;-)

Cliquez pour agrandir...

Ca dépends comment tu mes tes chevrons

Si on prends les chevrons de la sablière à la panne faîtière, alors dans mon esprit les liteaux sont parralèlles aux chevrons eT le contre lattage perpendiculaires (et donc parallèles aux pannes et aux sablières).

C'est juste ?

EDIT : Ah bon non en fait c'est l'inverse Je vais essayer de retenir.



Dernière édition par un modérateur: 8 Juin 2015

fradeco

• 8 Juin 2015

• #59

Hello

Les chevrons vont tjrs de la sablière vers la panne faîtière.
La sous toiture est posée sur les chevrons.
Le contre lattage fixe la sous toiture en le clouant sur le chevron dans le sens de la long. du chevrons.
Les liteaux sont cloué sur le contre lattage
Les liteaux sont tjrs perpendiculaires aux chevrons. Ils supportent les tuiles.



eljub

• 8 Juin 2015

• #60

je faisais la même erreur au début
