Réflexion et dimensionnement charpente abri de jardin

Plumy · 8 Juin 2015

Donc si je reprends, les sablières posées sur les briques doivent arriver à la même hauteur que le contre-lattage. Les liteaux faisant une surépaisseur sur tout. Les liteaux sont fixés de chaque côté sur les sablières et le reste au centre sur le contre-lattage.

fradeco · 8 Juin 2015

Oui c'est bien ce qui ce passe sur le mur pignon.

J'ai complété le croquis de la petite ferme en indiquant le contre lattage sur les chevrons sous les liteaux.

Bien étudier ce croquis, car toutes les côtes résultent de ce détail.

Plumy · 8 Juin 2015

Je suis "content" d'avoir fait els poubelles sur le chantier.

Le 90x32 est -un intrus je pense. Ca doit être un élément de la toiture du volume principal. Bien que ça pourrait être la planche de rive. Mais celle-ci est un peu plus épaisse. Peut-être planche de rive du pignon ou alors sablière qui vent sur les briques.

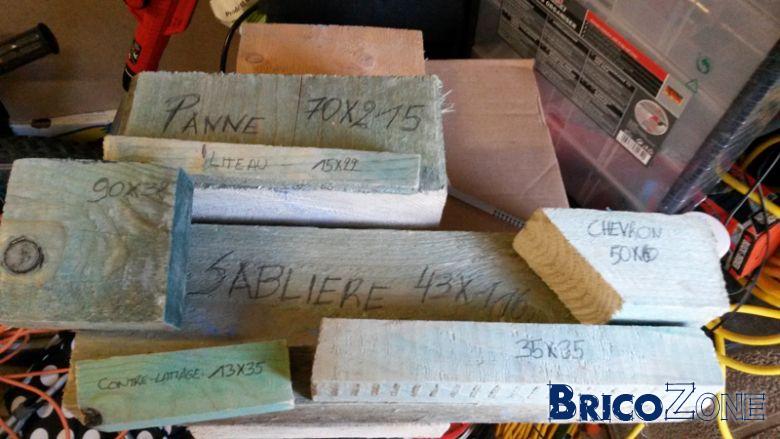

En regardant les photos, je pense que le 13x35 est utilisé sous le pignon en ardoise. Et que le 15x22 est en fait le contre-lattage et le 35x35 le liteau. Possible ? Sinon une idée de la section à utiliser pour les liteaux et le contre-lattage ?

fradeco · 8 Juin 2015

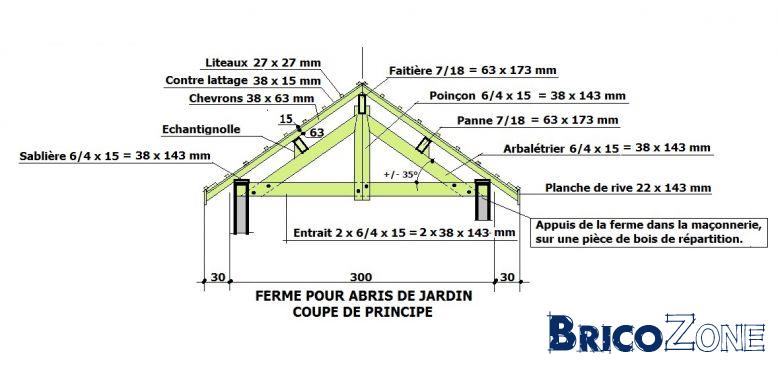

Ci-après le croquis de la ferme avec la section des pièces en mm.

Plumy · 8 Juin 2015

Parfait ! Merci infiniment Fradeco !

Plumy · 9 Juin 2015

Pour les chevrons, au niveau du faîte il vaut mieux qu'ils viennent face à face ou il vaut mieux les décaler et les mettre côte à côte ?

(j'espère qu'on comprendra ma question)

fax · 9 Juin 2015

en general, c'est décalé (comme sur les photos que tu as posté plus haut.
On laisse dépasser un peu les chevrons et on recoupe tout à la fin.

Chez moi, je les ai mis en face à face, mais c'est (bcp) plus de chipot

Plumy · 9 Juin 2015

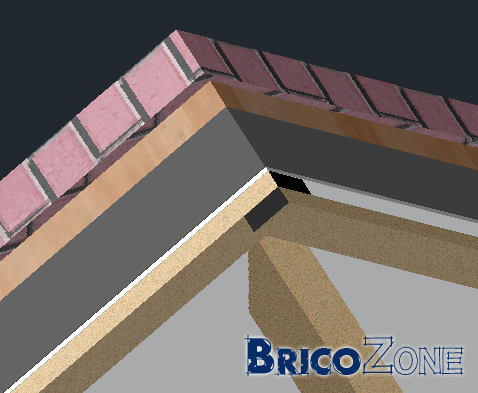

Ok. Oui ça me semble plus facile en décalé. Face à face implique une coupe plus compliqué j'ai l'impression et en cas de dilation ça pourrait causer un soucis non ?

Ps : Je sais que ce n'est pas logique que le plafonnage monte aussi haut (puisque normalement on le fait après), mais c'est pas ça qui changera grandement les plans

fradeco · 9 Juin 2015

Cela va devenir de l'horlogerie

C'est bien de voir l'évolution. ;-)

Plumy · 9 Juin 2015

EN fait ça me permettra de calculer au mm près mes découpes. C'est comme ça que j'avais fait pour mon abri tondeuse robot et c'est vraiment le top. Au moindre doute il suffit de calculer sur le modèle 3D.

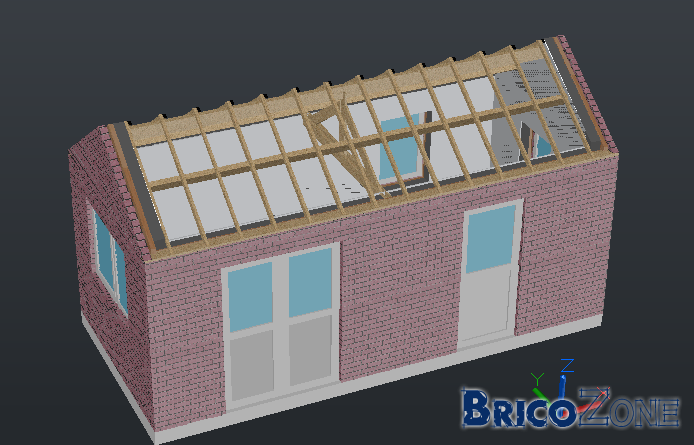

En parlant d'évolution :

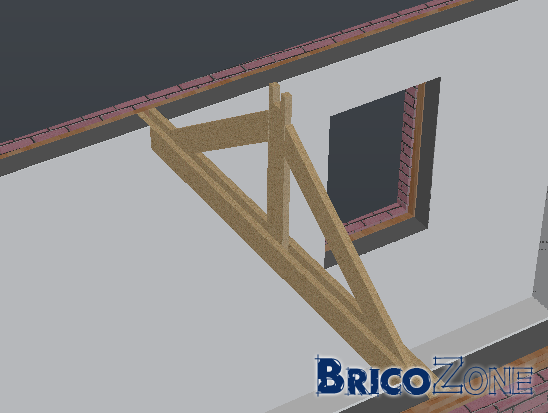

Je n'ai pas encore fait les échantignolles ni les sablières des pointes. Après je pourrai dessiner la sous-toiture, le contre-lattage et les liteaux. En parlant de ça, le contre-lattage je le superpose pile poil sur les chevrons, mais les liteaux je mets combien d'entre axe ? 45cm aussi ?

robertoo · 9 Juin 2015

Si je peux juste me permettre un conseil si tu pars sur de l'ossature bois, gaffe que le bois est rarement au mm près, j'en ai fait les frais...

fax · 9 Juin 2015

Plumy;1005020 a dit:
Je n'ai pas encore fait les échantignolles ni les sablières des pointes. Après je pourrai dessiner la sous-toiture, le contre-lattage et les liteaux. En parlant de ça, le contre-lattage je le superpose pile poil sur les chevrons, mais les liteaux je mets combien d'entre axe ? 45cm aussi ?

L'entraxe des liteaux depend de ta tuile ! ;-)

fax · 9 Juin 2015

Sinon, tu comptes vraiment mettre autant de fenêtres ?

Plumy · 9 Juin 2015

fax;1005024 a dit:
L'entraxe des liteaux depend de ta tuile ! ;-)

Pas faux....Vu comme ça, je suppose qu'il y a une encoche sur la tuile qui vient se caler contre le liteau ?

Sinon pas de problèmes, je ferai toujours une double vérification in situ, mais c'est partique d'avoir les mesures sous la main.

Par contre je me demande si je n'ai pas fait une erreur sur ma mise en oeuvre ou si la sablière n'est pas sous dimensionnée. Sur le plan, la sablière repose sur les briques et une partie de l'isolant. 10cm de briques et 6cm d'isolant. Pas d’accroche possible dans le mur d'argex donc. Possible ? Si oui, comme je devrai faire pour fixer la sablière dans la brique ?

fax · 9 Juin 2015

Plumy;1005029 a dit:
Pas faux....Vu comme ça, je suppose qu'il y a une encoche sur la tuile qui vient se caler contre le liteau ?

pour illustrer

la pose des tuiles est ma prochaine étape. Un peu stressé car jamais fait, mias le tout est de démarrer correctement, je suppose

Plumy · 9 Juin 2015

fax;1005034 a dit:
pour illustrer

la pose des tuiles est ma prochaine étape. Un peu stressé car jamais fait, mias le tout est de démarrer correctement, je suppose

Oui, okay je vois.

Je regarderai sur une tuile que j'ai à la maison et que j'avais mise de côté.

fradeco · 9 Juin 2015

Bonjour fax,

Faire un petit essai sur la toiture avec de morceaux de liteaux et quelques tuiles.

fax · 9 Juin 2015

fradeco;1005042 a dit:
Bonjour fax,

Faire un petit essai sur la toiture avec de morceaux de liteaux et quelques tuiles.

Bonjour Fradeco,

J'avais déja fait le petit test
https://www.bricozone.be/showpost.php?p=986136&postcount=166

En fait il me reste le dernier liteaux (en pied de toiture) à mettre, plus les volantes et planches de rives à installer. Ma grande interrogation pour l'instant de de comprendre comment faire pour que la sous-toiture arrive dans la gouttière.

Enfin, j'ai prévu de regarder à cela ce weekend, donc je devrais probablement y voir plus clair....

Gemon · 9 Juin 2015

attention également au fait de la section des liteaux depend de l'entraxe des chevrons et du type de couverture ;-)

Gemon · 9 Juin 2015

la sous toiture, selon les regles de l'art actuelle (peut utilisé sur chantier) devrait venir dans la goutiere par le biais de la pose d'un larmier afin d'eviter que la sous toiture ne soit exposée au uv en pied de toiture et que la sous toiture (certain type) ne "pompent" l'eau par cappilarité.
