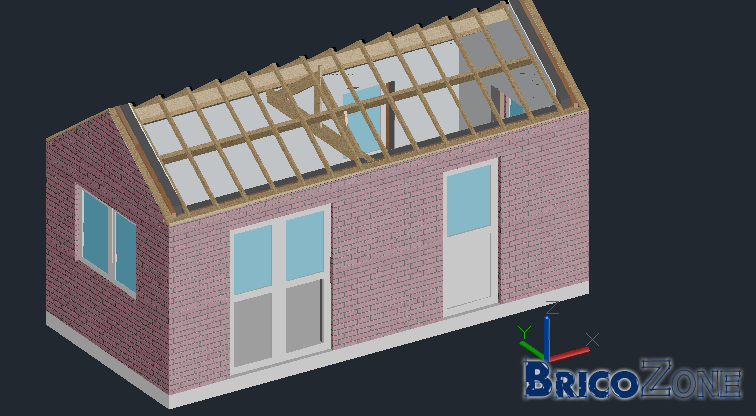

Réflexion et dimensionnement charpente abri de jardin

fax · 9 Juin 2015

Gemon;1005045 a dit:
attention également au fait de la section des liteaux depend de l'entraxe des chevrons et du type de couverture ;-)

http://www.wienerberger.be/fr/quell...e-lattes-et-des-lattes.html?lpi=1366062704003

Gemon · 9 Juin 2015

Tout à fait

Et malheureusement c'est là que presque tout le monde se rend compte que pour une couverture classique en tuile, si la pente est inferieure à 45° (majorité des cas) et que l'entraxe des chevrons est de 40 cm ou plus (majorité des cas) , l'epaisseur des liteaux sera de 6/4 (32 mm) et non 4/4 (25mm) comme dans la majorité des cas

fax · 9 Juin 2015

je regarde pas mal les toitures en construction, et je ne vois quasiment que du 4/4 (et jamais vu des chevrons d'entraxe 30 ;-) )

fax · 9 Juin 2015

@ Gemon (et tout qui pourra me répondre aussi, évidement ;-) )

Je profite de ta présence dans cette discussion pour t’exposer mon « soucis » (d’ordre esthétique en fait)

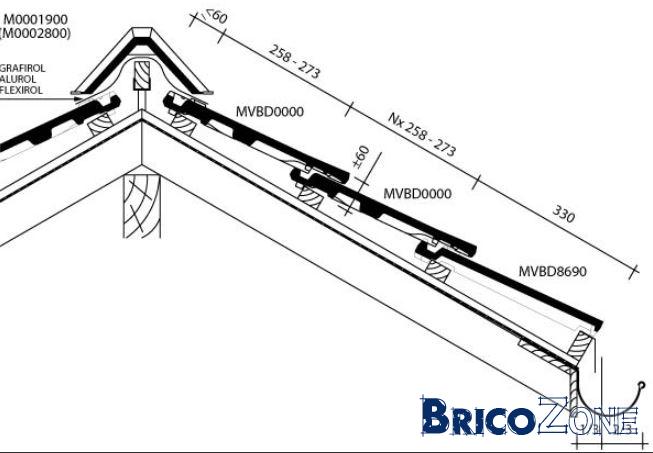

Est-ce que pour une tuile Koramic Vauban, vous respectez à la lettre le schéma ci-dessous en pied de toiture et pour la position de la gouttière, ou est-ce qu’il y a une autre méthode ?
En fait, si je double le dernier liteau et que je place ma gouttière tel qu’indiqué sur le shéma, cela laisse un grand espace visible entre la tuile et la gouttière. Vu que mon toit n’est pas haut (hsc 2.25), c’est très visible et pas du tout esthétique.
De plus, j’ai lu que la gouttière devait etre placée le plus haut possible, pour éviter que l’eau ne soit chassée par le vent. Est-ce correct ?

Je pourrias bien sur remonter la gouttière, mais dans ce cas, comment arranger la sous toiture pour que celle-ci arrive dans la gouttière (et non en dessous)

Merci

fax;1005034 a dit:
pour illustrer

la pose des tuiles est ma prochaine étape. Un peu stressé car jamais fait, mias le tout est de démarrer correctement, je suppose

Plumy · 9 Juin 2015

fax;1005049 a dit:
http://www.wienerberger.be/fr/quell...e-lattes-et-des-lattes.html?lpi=1366062704003

Nice ça !

Je me laisserais bien tenter par les vauban aussi. Je pensais partir vers les Eternit Sneldek comme pour mon bâtiment principal, mais j'aime bien les tuiles plates

Tu sais me donner le prix au m² ou le prix par palette ?

Gemon · 9 Juin 2015

Ben perso je fais pas vraiment comme ca car de fait c'st pas tres esthetique pour des batiment assez bas.
il y a p^lusieurs autre possibilité comme par exemple en allemagne ou parfois en faible pente, l'epaisseur des contre lattes peut atteindre les 8 cm. Là, la sous toiture se raccorde à un larmier muni d'un casse goutte qui passe DERRIERE la gouttiere car la quantité d'eau d'infiltration eventuel est faible et qu'en plus si il pleut, ben le sol est déjà mouillé

Cela permet de monter la planche de face plus haut et de s'en servir comme chanlatte.
ou alors remonter la planche de face et de raccorder la sous toiture par une bande d''egout qui ferait le raccord avec la gouttiere et sur lequel la sous toiture viendrait se coller juste faire attention à ne pas créer d'arrêt d'eau derriere la planche de face

fax · 9 Juin 2015

De mémoire, et à la grosse louche, un peu moins de 1€/tuile.
Ce qui coute le plus, ce sont les tuiles spéciales (rives, demi-rives, faitières et abouts)

Si tu me donne ton mail en MP, je peux te forwarder le devis de grosmat

Plumy · 9 Juin 2015

Quand j'y repense, j'aurais du embarquer la palette de tuile et tuiles spéciales qui est restée sur mon chantier plus de 2 mois après la fin de la couverture.

Le pire c’est que je craignais le vol car on est venu me demander plusieurs fois si je ne les vendais pas. Au final, l'entrepreneur a fini par venir les rechercher.

fax · 9 Juin 2015

Gemon;1005081 a dit:
ou alors remonter la planche de face et de raccorder la sous toiture par une bande d''egout qui ferait le raccord avec la gouttiere et sur lequel la sous toiture viendrait se coller juste faire attention à ne pas créer d'arrêt d'eau derriere la planche de face

Merci !

J'irai probablement plus vers la 2° possibilité..

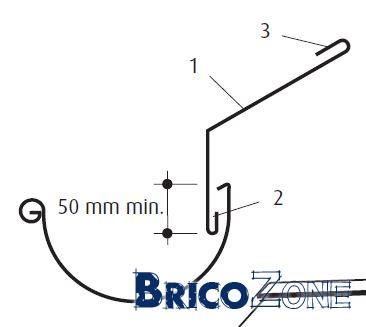

Juste pour etre sur, la bande d'égout, c'est bien en bavette en zinc qui aurait un profil dans ce style ?

Que veux tu dire par arrêt d'eau derrière la planche ?
Une colle spécifique pour le collage ou tec7/fixall, c'est bon ?

Merci!

Plumy · 9 Juin 2015

5 dernières minutes vite fait avant de quitter le bureau pour les sablières et les échantignolles.

Fax keep going ça m'intéresse la discussion

fradeco · 9 Juin 2015

Je ne sais ce que ça vaut, mais cela permet de coller la sous toiture sur la corniche et laisser passer l'eau éventuelle.

fax · 9 Juin 2015

Merci Fradeco !

La cote de 10mm, c'est une épaisseur placée sur la latte de 15?
Si oui, c'est exactement le principe, sauf que l'épaisseur devra être plutot de 25 mm (dans mon test la dernière tuile se mettait parfaitement bien quand je mettais une latte (25mm dans mon cas) et 2 liteaux de 25mm, superposés

eljub · 9 Juin 2015

et tant qu'a faire, délarde la panne faitière

fradeco · 9 Juin 2015

Bonsoir fax,

La côte de 10 mm ( ou 15 mm) est une pièce comme une partie de contre latte clouée sur la volige pour surélevé le liteau et permettre l'éventuelle eau de ruissellement de rejoindre la corniche. La volige à plat remplace un liteau, tout en permettant d'appuyer la partie de corniche sur laquelle on vient coller la sous toiture.

Cette façon de faire diminue aussi la vue de deux liteaux superposés.

fax · 10 Juin 2015

merci, bien compris

Gemon · 10 Juin 2015

Il existe des pièces specifique pour cela qui permet une ventillation sous la tuile et le passage eventuel d'eau

voici p ex :

et pour la latte (combinee si on veut avec un peigne anti oiseau)
http://www.wienerberger.be/fr/latte-de-ventilation__1366035283138.html?lpi=1366062385151

bon travail

Gemon · 10 Juin 2015

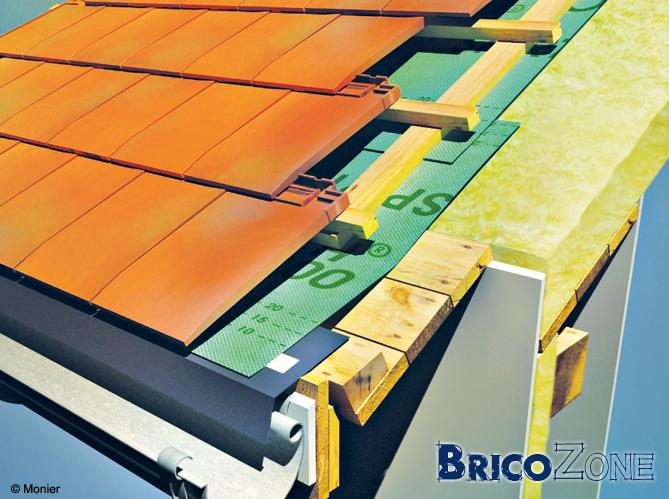

ha ben ici (mis a par la chanlatte ventillee qui n'est pas visible) qque chose de plus parlant

fax · 10 Juin 2015

Bonjour Gemon,

Merci pour tes recherches et les photos très explicites.
Je vais cogiter tout cela et faire un petit test sur le toit ce week-end.
Je reviendrai avec des photos pour validation ;-)

Pour la latte ventilée : j'avais vu ce produit lors de mes recherches et documentation pour la tuile. Je m'étais dit que ce produit était super pratique mais je n'ai pas osé me renseigner sur les prix etc en me disant que j'aurai du mal à me procurer cet accessoire.

je viens de sonner dans 2 depots f@c0zinc (qui est tout de meme assez repute pour les matériaux de toiture, je pense), et cela se confirme...ils n'en n'on jamais vendu 8-| et doivent faire une demande speciale avant de pouvoir me donner un prix.

eljub · 10 Juin 2015

pour la latte de ventilation, je peux te donner un prix, j'en ai acheté, c'est con j'en ai bien jeté 15m

Edit : 2.8 htva la latte (1m)

Moi j'ai commandé chez Luypa3rt, pas de soucis

fax · 10 Juin 2015

eljub;1005480 a dit:
pour la latte de ventilation, je peux te donner un prix, j'en ai acheté, c'est con j'en ai bien jeté 15m

Edit : 2.8 htva la latte (1m)

Moi j'ai commandé chez Luypa3rt, pas de soucis

Merci Eljub

15m, c'est plus que ce qu'il m'aurait fallu

Possibilité de commande on-line ??

edit : je viens de sonner : de stock et 3.34htva
