Réflexion et dimensionnement charpente abri de jardin

fax · 13 Juin 2015

Merci plumy

Gros boulot du jour, aller chercher les voliges et les planches pour les volantes et rives.
Couper les voliges, les poser temporairerement et faire un test avec les tuiles et les lattes de ventilation plastique.
Couper les toutes les volantes et les planches de rives et les placer
Et finalement terminer les lattage

fax · 14 Juin 2015

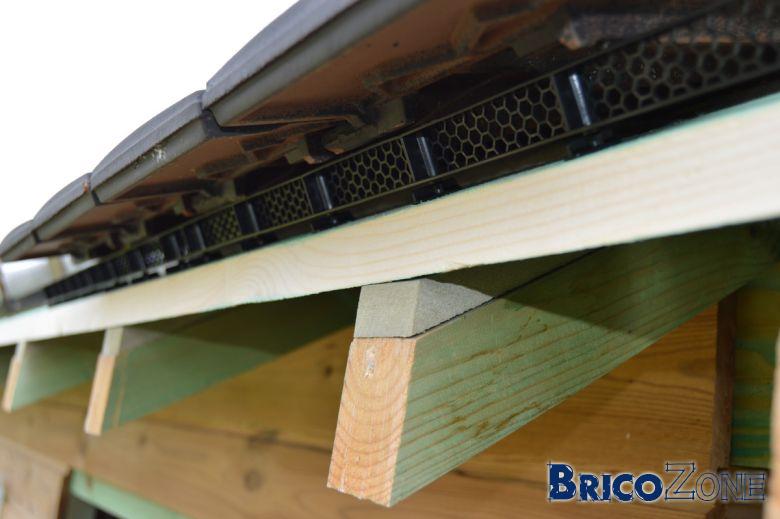

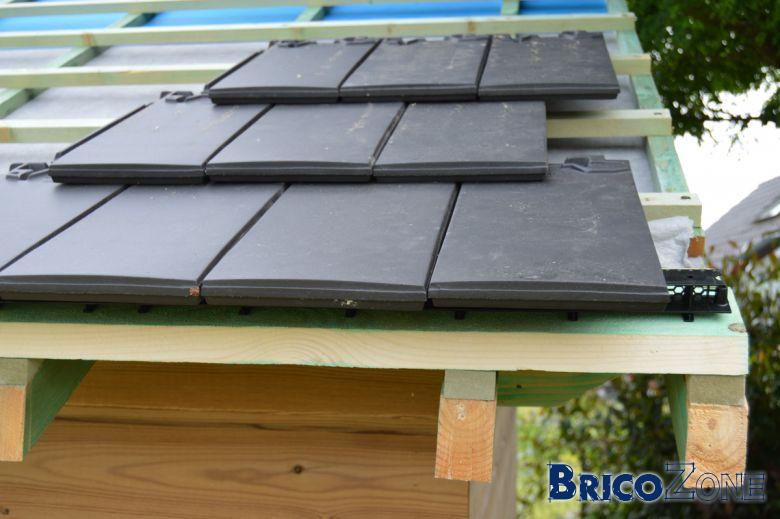

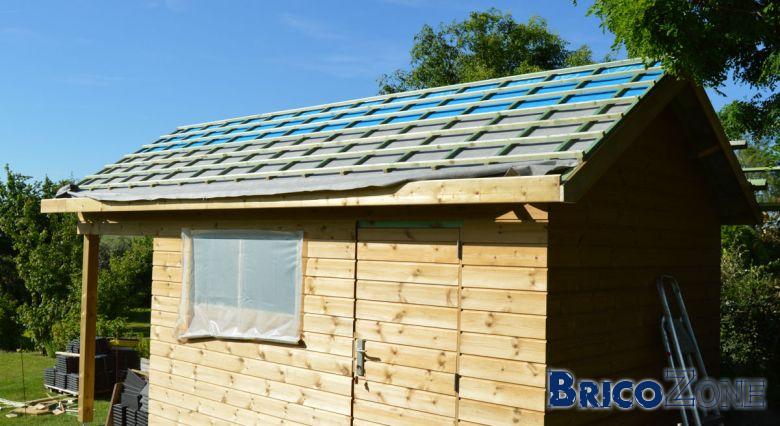

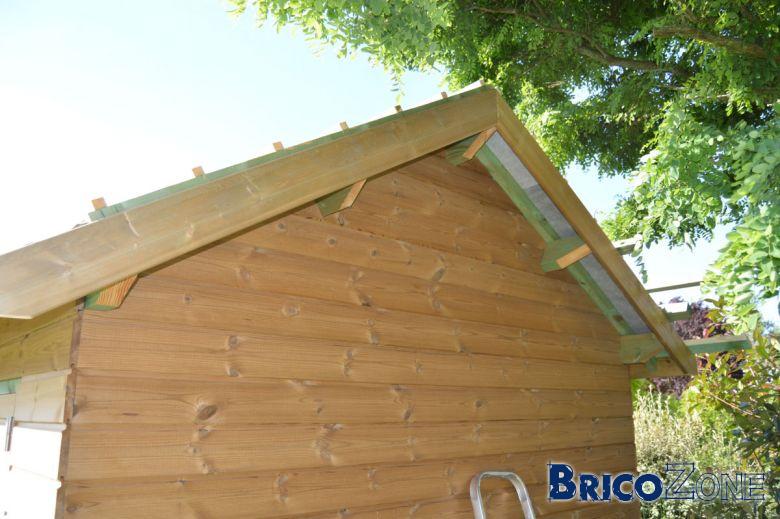

Quelques photos, comme promis

edit : ne pas faire attention à la sous-toiture , elle est repliée pour faciliter le travail, et donc pas encore dans sa position correcte.

fafalili · 14 Juin 2015

question la bande noir en plastique pour la ventilation de la sous toiture tu l'as achetter ou et combien ???

eljub · 14 Juin 2015

pas mal fax, perso j'avais coupé les petits "pieds" sous les lattes pour les coller au tec7

Mais beau travail

fax · 15 Juin 2015

eljub;1006790 a dit:
pas mal fax, perso j'avais coupé les petits "pieds" sous les lattes pour les coller au tec7

Mais beau travail

Merci eljub
Cela fait en effet bcp plus de surface de collage, mais les pieds sont prévu pour laisser passer l'eau sous la latte (meme si la latte résiste bien à l'eau vu que c'est du PP ;-)
En fait, je pourrais encore le faire en augmentant un peu l'épaisseur des cales sur la voliges.

@ Fafalili :
Acheté chez Luyp@ert à Sint-Pieters-Leeuw (environ 3.5 €/pc)
http://www.wienerberger.be/fr/latte-de-ventilation__1366035283138.html?lpi=1366062385151

Gemon · 15 Juin 2015

heu fax, ta sous toiture repliee comme ca fait arret d'eau et ne sert à rien.
Celle ci doit revenir entre la volige de pied et ta chanlatte pour evacuer l'eau dans la gouttiere via bande d'egout

fax · 15 Juin 2015

salut gemon ,

oups, j'aurai du le préciser, mais les photos étaient juste pour illustrer

j'ai replié la sous-toiture pour ne pas être gené quand je placait les voliges pour tester les hauteurs et poser les volantes au bon niveau.
Quand j'aurai posé les gouttières, je fixerai définitivement les voliges en pied de toiture, avec la bavette et la sous-toiture collée dessus.

Plumy · 15 Juin 2015

fax;1006868 a dit:
salut gemon ,

oups, j'aurai du le préciser, mais les photos étaient juste pour illustrer
j'ai replié la sous-toiture pour ne pas être gené quand je placait les voliges pour tester les hauteurs et poser les volantes au bon niveau.
Quand j'aurai posé les gouttières, je fixerai définitivement les voliges en pied de toiture, avec la bavette et la sous-toiture collée dessus.

Ca semblait un peu gros quand même. On aurait pu s'en douter

Par contre, sous-toiture spéciale au faîte ?

fax · 15 Juin 2015

non, pas du tout, c'est juste que j'ai reçu des chutes de rouleaux , donc 2 marques des sous-toitures ;-)

Plumy · 15 Juin 2015

Ok

Faut encore que je me renseigne mais je sens que je vais devoir en acheter beaucoup plus que ce qu'il ne me faudra...Style un rouleau de 50m²...

fax · 15 Juin 2015

Certains marchands la vendent à la découpe (c’était en tout cas le cas du grosmat près de chez moi)
Sinon, si tu as un collègue couvreur, il pourra sans doute te la fournir ;-)

Plumy · 15 Juin 2015

fax;1006894 a dit:
Sinon, si tu as un collègue couvreur, il pourra sans doute te la fournir ;-)

T'es un petit malin toi ! Je n'y avais même pas pensé !

(oui je suis parfois un peu limité...

)

Fredconstruct · 15 Juin 2015

fax;1005410 a dit:
Bonjour Gemon,

Merci pour tes recherches et les photos très explicites.
Je vais cogiter tout cela et faire un petit test sur le toit ce week-end.
Je reviendrai avec des photos pour validation ;-)

Pour la latte ventilée : j'avais vu ce produit lors de mes recherches et documentation pour la tuile. Je m'étais dit que ce produit était super pratique mais je n'ai pas osé me renseigner sur les prix etc en me disant que j'aurai du mal à me procurer cet accessoire.

je viens de sonner dans 2 depots f@c0zinc (qui est tout de meme assez repute pour les matériaux de toiture, je pense), et cela se confirme...ils n'en n'on jamais vendu 8-| et doivent faire une demande speciale avant de pouvoir me donner un prix.

Réputés et... chers...

Dans le même coin en Hainaut vous avez Decamps à Chatelineau qui pratique des prix moins élevés...

Façozinc, uniquement pour le façonnage de pièces sur mesure..

fax · 15 Juin 2015

aucune idée, rien acheté chez eux finalement
Moi c'est plutot la region du Centre, et comme ils ont un depot à 2 min de chez moi, raison pour laquelle j'avais pensé à leur sonner....

Gemon · 15 Juin 2015

Pour les rouleaux de sous toiture, habituellement il font 1.5 m de large pour 50 m de longueur.
Ce qu'il fait que c'est vendu comme 75 m².
Par contre avec le recouvrement (le marquage sur les rouleaux) varient en fonction des marques
vous avez en moyenne une surface utile de 68.5 m²pour un rouleau
sinon pour calculer le reccouvrement c'est (30mm/sin pente toiture)+30 mm
ex pour une toiture de pente 35° : (30/sin35)+30 = 82.3 mm

Plumy · 15 Juin 2015

Gemon;1006960 a dit:
Pour les rouleaux de sous toiture, habituellement il font 1.5 m de large pour 50 m de longueur.
Ce qu'il fait que c'est vendu comme 75 m².
Par contre avec le recouvrement (le marquage sur les rouleaux) varient en fonction des marques
vous avez en moyenne une surface utile de 68.5 m²pour un rouleau
sinon pour calculer le reccouvrement c'est (30mm/sin pente toiture)+30 mm
ex pour une toiture de pente 35° : (30/sin35)+30 = 82.3 mm

Merci pour les précisions. Je vais faire le calcul à l'occasion !

Plumy · 18 Juin 2015

Bête question que je me suis posée hier : Comment on fait pour calculer le dimensionnent des gouttières ? 80 ou 125mm de diamètre ?

fax · 18 Juin 2015

J'avais trouvé quelques info pour le calcul, mais en gros, pour les descentes de gouttière du 80 est plus que suffisant (et meme du 60 serait OK, mais je ne sais pas si facile à trouver)

edit : hypothese de 2 pans de 1.5 x 6.5 m

Gemon · 18 Juin 2015

les diamètres des gouttières? en general on parle plutôt de developpemement
Maintenant si tu parles des tuyaux de descente c'est autre chose.
Pour les tuyaux, de manière generale, il vous faudra 1 cm² de section par m² de toiture à evacuer en projection horizontale.
donc pour 64m² de toiture en proj horizontale vous aurez racine² de 64 soit 8 cm de coté pour un tuyau carré (surface=c²)
et en section ronde vous auriez comme diametre de tuyau : 2 * racine² (64/pi) = 9.02 cm soit en dimension commerciale 10 cm de diametre

Plumy · 19 Juin 2015

Dans ce que j'ai trouvé il y a 8cm ou 12.5cm de diamètre. En sachant qu'en zinc (en ne cherchant pas trop loin je l'avoue) je n'ai trouvé que du 12.5 (mais c’est de toute façon trop cher...je mettrai du pvc).

Les descentes des 8cm font 50mm et celles des 12,5cm font 80mm.
