Réflexion et dimensionnement charpente abri de jardin

Dans le forum Toiture, Charpente - par Plumy le 5 Juin 2015

  1. Plumy

    Plumy 29 ans, Liège

    3.40€/mct ça va encore. C'est pas la ruine. Tu t'en sortira pour moins de 50€. Maintenant c'est clair que 50€ c'est 50€...

    Perso la question que je me pose, c'est : Si ils n'en vendent jamais, comme on fait généralement ?

    Le problème chez moi a été vite réglé. J'ai des chenaux ardennais. La gouttière se glisse sous la tuile. Je ne peux donc même pas dire de regarder comment c'est fait chez moi...

    Plumy , 10 Juin 2015
  2. eljub

    eljub 35 ans, Brabant Wallon

    pas que je sache

    eljub , 10 Juin 2015
  3. fax

    fax 36 ans, Hainaut

    oui, c'est cela , 50 €
    Maintenant, vu que 50€, c'est 50€ et que ce n'est qu'un abri de jardin, je crois que je vais adopter la solution du schema de fradeco (liteau de 25, espace de 10 pour ventilation et evacuation d'eau, et volige d'épaisseur à déterminer , 6/4 à mon avis)

    fax , 10 Juin 2015
  4. Gemon

    Gemon Namur

    Ben cette chanlatte ventillee ne sert que lorsque l'on remonte la gouttiere et que l'on diminue l'espace entre la sous toiture et la tuile.
    La plus part ne font pas cela . Avec la gouttiere plus basse, la bavette en zinc viens se poser sur la chantlatte et non dessous donc, l'ouverture de ventillation est maintenue sur l'epaisseur de la contrelatte (comme sur le detail de pied fourni par Fax)

    Gemon , 10 Juin 2015
  5. Gemon

    Gemon Namur

    Pour un abris de jardin, je pose la sous toiture du versant dans la continuité de la sous toiture de l'ossature bois et je fais monter ma planche de face comme chantlatte. comme ca pas besoin de contre latte ventillee, et la sous toiture ne reviens pas dans la gouttiere mais les condensat eventuel s'évacueront derriere sur la sous toiture des murs

    Gemon , 10 Juin 2015
  6. fax

    fax 36 ans, Hainaut

    gemon:
    est-ce qu'une ouverture de ventilation de 10 mm serait suffisante ?

    fax , 10 Juin 2015
  7. fax

    fax 36 ans, Hainaut

    D'accord avec toi, et peut-être que je me prends trop la tête pour les condensats éventuels.

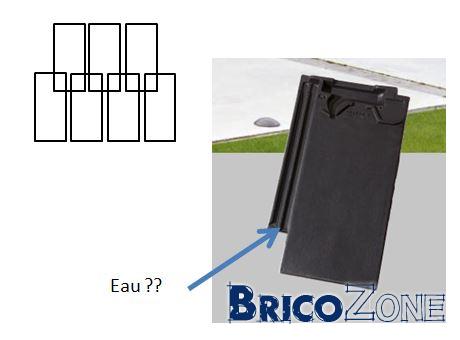

    Mais pour la tuile Vauban, comme la pose est décalée, il faut tout de meme que je récupere les eaux qui vont arriver à l'extrémité de la fleche ? Non ? (vu qu'il y a 7 cm entre ce point et le nez de la tuile, cette partie n'arrive PAS dans la gouttière)

    Merci pour tes conseils [​IMG]

    fax , 10 Juin 2015
  8. fax

    fax 36 ans, Hainaut

    @ gemon :

    Toujours faisant suite à mon message #107, il m'est encore venu une question:

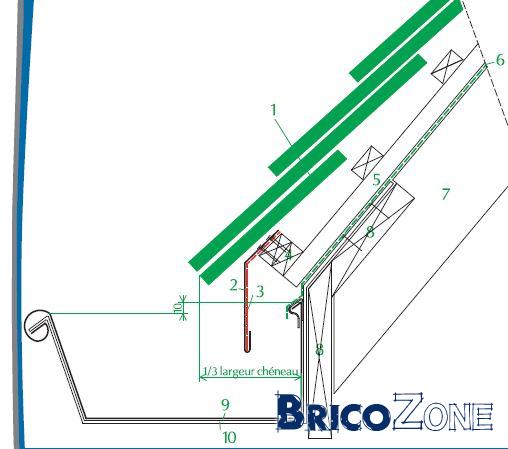

    Avec le schema ci-dessous: comment fait on pour fixer le contre lattage en pied de toiture (ainsi que les 2 liteaux superpose ???
    Je suppose qu'il faut normalement éviter de percer la bande d'égout en zinc...

    [​IMG]

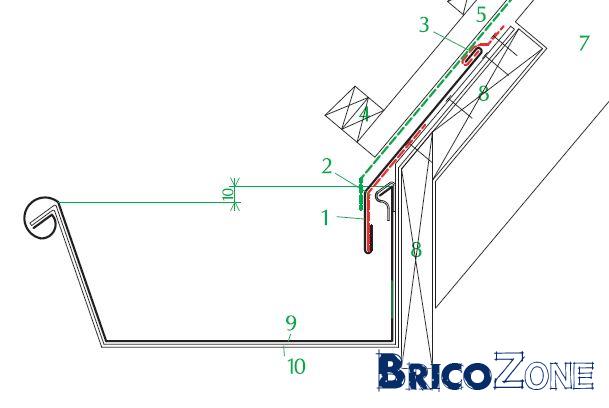

    Ou alors, je dois placer la bande d'égout au dessus du dernier liteau ? (shéma ci dessous)

    [​IMG]

    Merci (et normalement ce sera ma dernière question ;-) )

    fax , 10 Juin 2015
  9. Gemon

    Gemon Namur

    Bonjour. ne pas confondre les bandes d'egouts,
    il y en a une eventuelle pour le raccord de la sous toiture à l'egout (elle se place sous la sous toiture)
    et une autre eventuelle qui sert plutôt de closoir pour cacher l'ouverture et la sur epaisseur de la chant latte (qui elle se place sur le dessus comme dans le dessin 3)
    Ce que je montrais comme dessin c'était plutôt une combinaison des 2 avec la bande d'egout qui viendrait sous la sous toiture, mais au dessus d'une epaisseur qui correspond à la contre latte et la latte.
    ne reste plus que la chant latte qui peut meme etre collée, elle n'a qu'un role d'appuis.
    sinon pour la Vauban, il existe je pense une tuile specifique pour le pied de toiture qui permet la ventillation et qui evite en plus une epaisseur de chant latte. il y a juste un petit noquet à poser au raccord de cette premiere tuile de ventillation avec la tuile de rive droite, et un petit meulage de la derniere tuile de ventillation avec la rive gauche.
    je sais pas si tu me comprend, mais je t'assure que je fais de mon mieux pour expliquer xD

    Gemon , 11 Juin 2015
  10. Plumy

    Plumy 29 ans, Liège

    Dans la doc éternit, j'ai trouvé les données relatives à la pose des Sneldek (tuile que je poserai peut-être).

    Ils donnent les infos pour les écartements des liteaux en fonction de la pente. Ca c'ets top, par contre après ils donnent les sections à utiliser. Dans le tableau il n'y a que deux colonnes. Une colonne avec la section à utiliser, l'autre avec la "Distance entre les points d'appui". Ils font référence à quoi ? Les contre-lattes ? Je n'arrive pas à savoir si c'est la distance des points d'appuis pour les tuiles ou pour les liteaux.

    Il n'y a que 3 valeurs : <400, <500, <600. Donc je me dis que c'est probablement l'entre-axe du contre-lattage mais je préfère être sur.

    Plumy , 11 Juin 2015
  11. Gemon

    Gemon Namur

    Oui, il s'agit de l'entraxe des chevrons (donc des contrelattes)
    cette doc est reprise de la nit 240 sur la couverture en tuile

    Gemon , 11 Juin 2015
  12. fax

    fax 36 ans, Hainaut

    J'avais tendance à confondre les 2 bandes d'égouts.
    Don au final je pense faire comme le dernier shéma, avec la sous-toiture direct dans la gouttière et le closoir en zinc pour cacher la latte ET récupérer l'eau de l'emboitement lateral de la dernière tuile

    merci pou rles infos

    fax , 11 Juin 2015
  13. Gemon

    Gemon Namur

    Oui fax, c'est le plus simple et c'est ce qui est realiser par la plupart des entrepreneurs. les autres solutions sont principalement des solutions pour l'esthétisme lorsque l'on ne veut pas voir cette sur epaisseur due aux contre lattes et chanlattes

    Gemon , 11 Juin 2015
  14. Plumy

    Plumy 29 ans, Liège

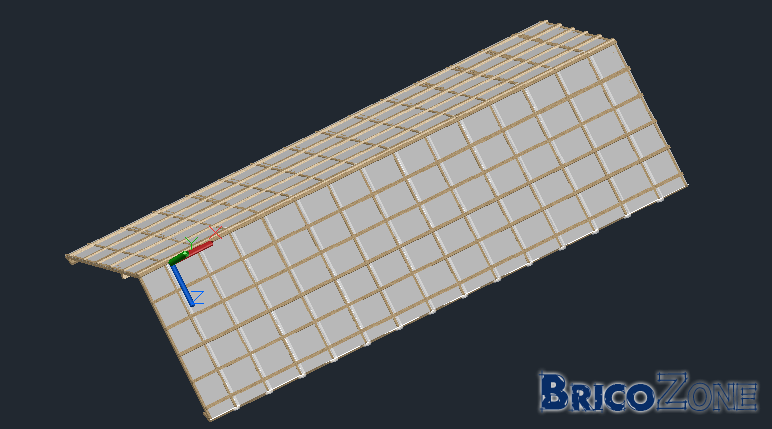

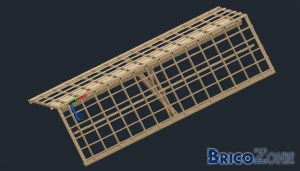

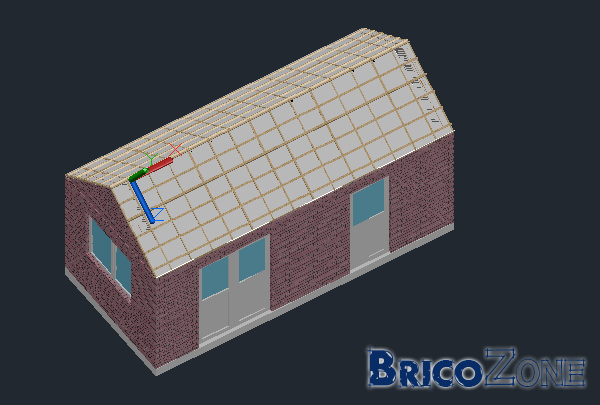

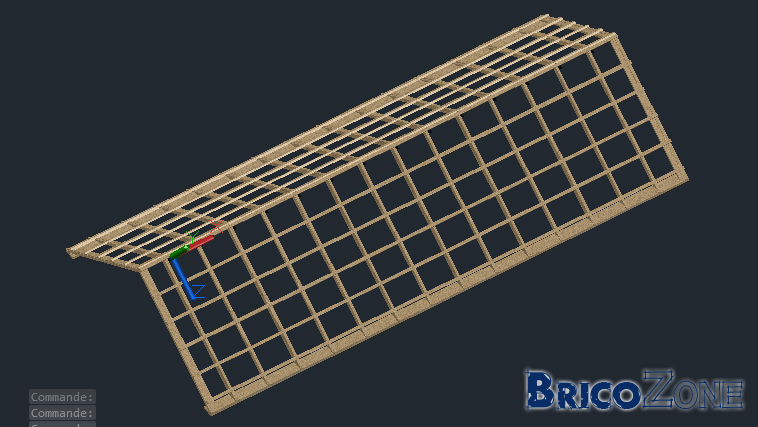

    Je suis assez content de moi et surtout content du résultat. Il me reste les détails : planches de rives, gouttières, tuiles.

    [​IMG][/URL][​IMG][/URL][​IMG][​IMG]

    Plumy , 12 Juin 2015
  15. fax

    fax 36 ans, Hainaut

    joli ;-) .

    fax , 12 Juin 2015
  16. Plumy

    Plumy 29 ans, Liège

    Attends de voir le rendu réaliste.

    Je sais ça ne sert à rien mais j'aime bien me faire mousser :p

    Plumy , 12 Juin 2015
  17. Gemon

    Gemon Namur

    J'attend surtout de voir le travail realisé, car si il n'y avait que les dessins, nous habiterions toujours dans une grotte ;-)

    Gemon , 12 Juin 2015
  18. Plumy

    Plumy 29 ans, Liège

    Oui c'est sur ! :D

    J'ai hâte, mais le temps que je sois à l'étape de la charpente, va falloir attendre un bioyut de temps. L'avantage est que maintenant, j'ai mon métré et je peux donc faire un calcul plus ou moins exacte du budget.

    Plumy , 12 Juin 2015
  19. fax

    fax 36 ans, Hainaut

    Bon, finalement j’ai légèrement changé d’avis mais je pense avoir ma solution :

    Donc pour résumer (de bas en haut)
    Chevron --> volige --> bavette zinc --> sous toiture --> latte de ventillation koramic (collée) --> tuile.

    Photos du montage suivront dès que possible.

    J’en profite pour remercier les pros (Gemon, Vanma) et les spécialistes avertis (Fradeco, Eljub) pour le partage d’info. (et accesoirement Plumy de m’avoir laissé squatter son post) :)
    On ne devient certainement pas couvreur après quelques heures de lecture sur un forum, mais pour débuter une petite toiture, on y trouve quasi toutes les infos pour bien démarrer. ;-)

    merci

    fax , 12 Juin 2015
  20. Plumy

    Plumy 29 ans, Liège

    Si jamais, j'ai posé la question à un collègue qui fait ça après journée en complémentaire. Il m'a confirmé la solution proposée. Si ce n'es qu'il m'a dit qu'il avait déjà eu un soucis chez un client. La sous-toiture s'était probablement faite bouffée par les uv donc il a ajouté une bavette en zinc.

    Plumy , 13 Juin 2015
