Remplacement tableau secondaire sur triphasé 3x220v

  • #21
Une petite chose sans grande importance, le 220 V n'existe plus depuis le siècle passé et remplacé par le 230 V et le 3x380 par du 3x400 V.
Puisque l"ensemble du coffret est protégé par le différentiel celui-ci le remplace.

  • #22

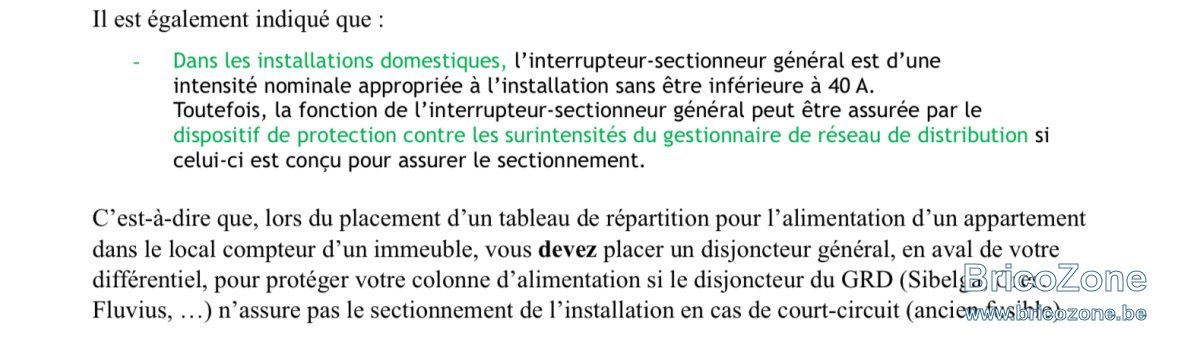

il ne faut pas un disjoncteur général dans le tableau, comme celui du GRD ne coupe pas les 3 phases ensemble ?
voir photo


  • #23

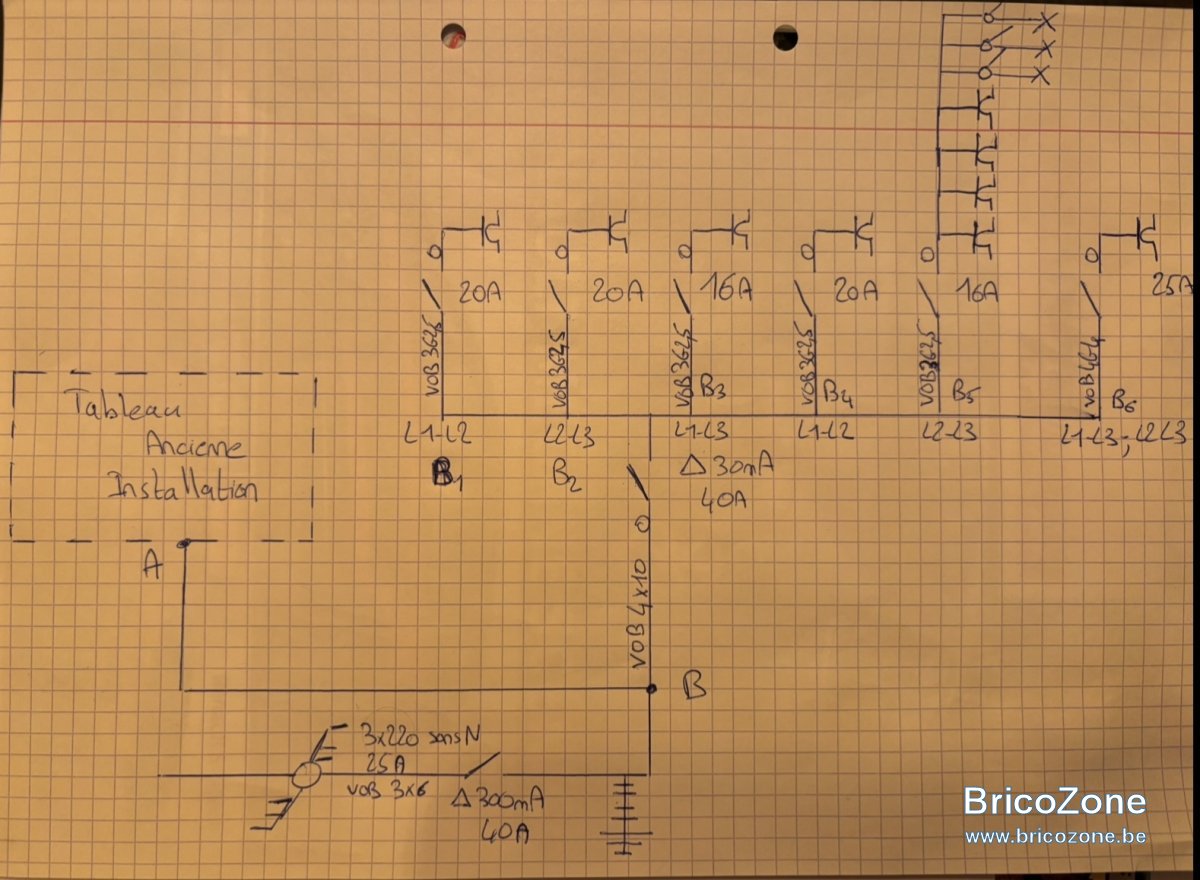

Voilà j’ai modifié le schéma avec les remarques


  • #24
il ne faut pas un disjoncteur général dans le tableau, comme celui du GRD ne coupe pas les 3 phases ensemble ?
voir photo

Voir la pièce jointe 163815
Ok merci pour cette remarque, en effet je suis dans ce cas car il y a 3 disjoncteurs individuels de branchement qui coupe chaque phase donc je devrais rajouter un disjoncteur tripolaire 40A en amont du différentiel 300mA

  • #25
plutot un 25 A (sauf si vous prévoyez un renforcement) et en aval du différentiel (qui doit être le premier élément de l’installation et plombé).

  • #26
Ok merci oui aujourd’hui il y en a un pour l’ancienne partie de l’installation mais c’est un 20A donc je vais rajouter celui la en +.
Quand vous dites le premier élément de l’installation et plombé vous parlez bien du disjoncteur de branchement ?

  • #27
le disjoncteur noir appartient au GRD (et est plombé), après vous devez avoir un différentiel de 300 mA qui sera plombé lors du contrôle de l’installation et dans votre cas un disjoncteur de 25 A pour protéger le tableau puisque celui du GRD ne coupe pas les 3 phases ensemble.

  • #28
Ok merci pour cette remarque, en effet je suis dans ce cas car il y a 3 disjoncteurs individuels de branchement qui coupe chaque phase donc je devrais rajouter un disjoncteur tripolaire 40A en amont du différentiel 300mA
Si c'est Sibelga, lors du remplacement des compteurs remplacent les disjoncteurs de branchement par des multipolaires.
Le seul équipement autorisé en amont des différentiels de tête c'est le compteur du GRD.

  • #29
Ok merci c’est clair je vais mettre un tri polaire 25A juste après le différentiel 300mA car le remplacement du raccordement + compteur ce n’est pas pour tout de suite.
Par contre pour le plombage du différentiel être vous sur qu’il doit être plombé? J’ai une installation dans une maison qui date de 2017, certifié par BTV et le différentiel 300mA est en tête de tableau mais il n’est pas du tout plombé

  • #30
Cela a changé avec le RGIE 2023, il y avait une dérogation pour les installations d’avant 1981 mais elle est supprimée. Mais c’est sans importance, lors du prochain controle (25 ans) ce sera fait.

  • #31
Ok bizarre cette maison là date de 2017 et l’installation aussi mais soit oui pas grave juste bon à savoir pour la prochaine visite

  • #33
Je ne parle pas du prix, je parle plutôt de son emplacement et le remplacement complet de l’installation (fils compris), faire venir sibelga pour qu’ils vérifient où peut être le compteur avec les prescriptions techniques actuelles et la situation de la maison, faire tour certifier etc. Tout ça prend du temps et c’est pour cela je dis ça sera dans un second temps.

Sinon par rapport au schéma pas d’abbérarion au niveau section et/ou dimensionnement des disjoncteurs? Je vais bientôt commander tout ça.
Pour le 4G10, j’ai 30m à passer dans un tube qui descend du dernier étage, j’hésite à prendre soit du souple multibrin (x4) avec des cosses à sertir ( plus facile dans les courbes etc )ou du XVB . Qu’est-ce que vous conseiller ?

  • #34
Désolé mais faire des travaux même pour une situation intermédiaire, en présupposant les éventuelles impositions techniques future du GRD. Cela ne coûte rien de demander le changement de compteur et les impositions qui vont avec, même si c'est pour faire ces travaux plus tard.
La planification c'est 2023-2030 pour le remplacement des compteurs.

  • #35
Je sais bien j’aurai fait comme ça aussi pour moi, clairement, mais ce n’est pas chez moi et la personne souhaite que ce soit fait le plus vite possible (le tableau secondaire) et tant pis si il y a d’autres modifications plus tard dues aux impositions techniques ou autres.

  • #36
Concernant le schéma #23, il manque la section de la liaison AB.
Comme dessiné il y a deux départs derrière la 300mA et non protégé.
je suppose qu'il y a un mini coffret pour le 300mA de tête, qui alimente le nouveau coffret sans protection de ligne.....(ni pour l'ancien coffret)
Les peigne tripolaire font 123 123 .... c'est donc L1L2; L3L1; L2L3.....

  • #37

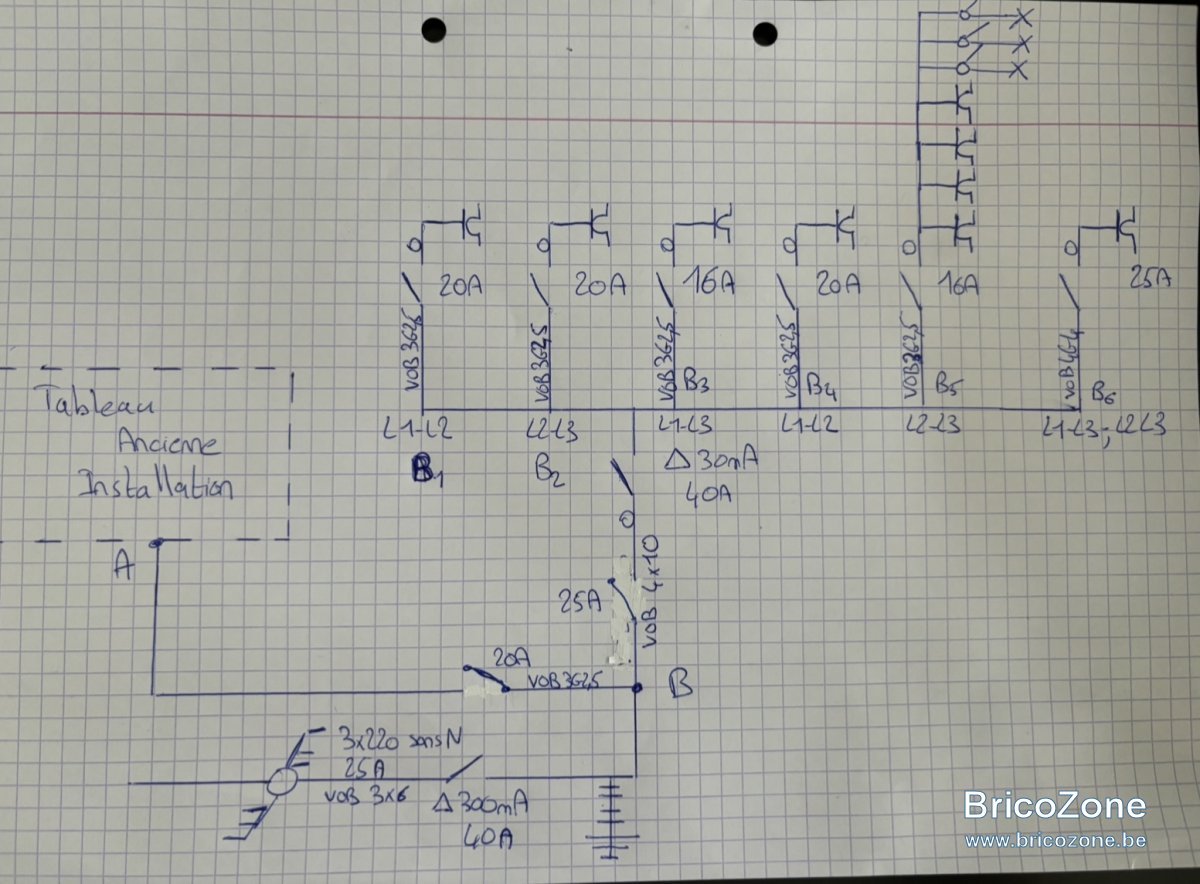

Voilà le schéma mis à jour effectivement pour la partie ancienne installation il y a bien un disjoncteur tripolaire 20A qui la protége (après le différentiel 300mA) et j’ai rajouté le disjoncteur 25A sur base de vos remarques (@twautele & @BG1000 )
Effectivement pour le peigne je me suis aperçu sur la photo du peigne avec L1,L2,L3 à la suite ca ne peut être que L1L2 , L3L1 , L2L3 etc


Dernière édition:
  • #38
C'est une modification majeure > réception obligatoire, de plus sans doute les circuits de l'ancien tableau sont sans doute candidat à un différentiel 30mA, Si éclairage, prise sans terre, prise avec terre mais pas équipement à poste fixe sauf 'eau'....

  • #39
Oui c’est certain, et suivra la modification complète de l’installation.
Pour la phrase “Si éclairage, prise sans terre, prise avec terre mais pas équipement à poste fixe sauf 'eau'....” pour le 30mA ce n’est pas clair
D’après moi si pas d’équipement type machine à laver, de salle d’eau et de prise extérieur, le différentiel 30mA n’est pas nécessaire.

Pour ce qui est des sections et du dimensionnement avez-vous des remarques ?
Pour le câble 10carré que recommendez-vous ? Du XVB 4G10 ? Ou 4 Fil VOB 10 multibrin ?

Dernière édition:
