Schéma unifilaire

  • #1
Bonjour à tous,

Je crée ce post afin d'avoir un peu d'aide pour terminer mes schémas unifilaires qui sont incomplets.
Dans un premier temps voici pour la distribution de mon coffret principal (coffret 1).

Page 1 tableau 1.png


Pour ce premier schéma :
-Mon compteur me donne du 3x220 et ce en 25A (malgré que la barrette est mise sur 30 A, mais le câble reliant compteur et le différentiel est en 4² :() ,
Je suppose que je dois mettre 10 en dessous de KWh?
Le câble qui relie le compteur au tableau est ancien, du genre gris avec une âme blindée sous la couche de plastique. Il est en 4² (il sera remplacé lors du changement de compteur), quel inscription mettre avant l'interrupteur différentiel de 300 mA?
-Je me rend compte que j'ai oublié d'indiquer la mise à la terre. On marque le câble de quel façon ? VOBST 16² ?
- Pour le marquage de façon de pose du XVB. Tout part en apparent du coffret principal, ensuite sous Tube en apparent, puis au fur et à mesure le XVB se trouve encastré dans les murs ou les cloisons sous tube/plafond. comment doit on marquer chaque ligne du coup?
- Pour la ligne F : elle se termine par un interrupteur poussoir qui enclenche la ventilation (du poussoir à la boite de dérivation en xvb 2.5², et ensuite en souple xvb vert de la boite de dérivation à la ventilation en 1.5²). il y a un changement de section, mais pas le choix vu les bornes de connexion de la ventilation. Dois-je identifier ce câble ? de quel inscription ? L'appareil est fixe au grenier.
- Pour le circuit D : Ce sont des prises provisoires étanches, qui un jour seront remplacée par des encastrées. est-il nécessaire de mettre le "h" (est-ce d'ailleurs vraiment nécessaire pour tous les schémas ?)

-Les circuits H et I sont pour les machines à laver que je n'ai évidement pas indiquées sur le schéma.

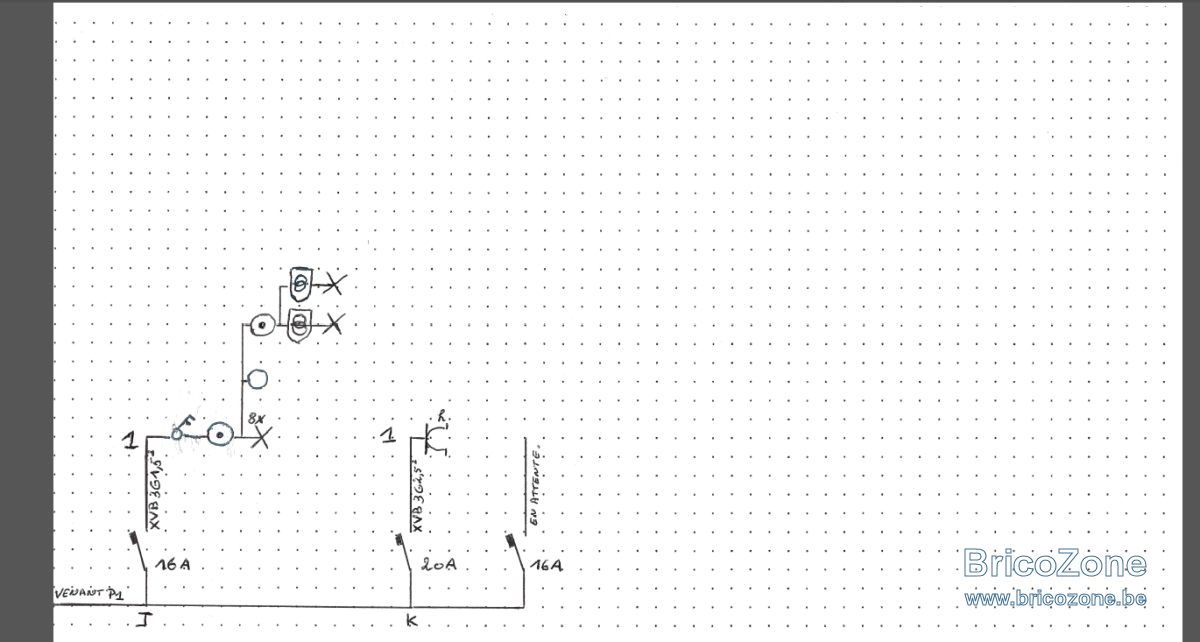

Page 2 tableau 1.png


Ce second schéma est la suite de la page 1 du premier schéma du tableau principal:
-Le circuit J (éclairage SDB) commence par un interrupteur bipolaire alimentant une boite de dérivation puis ensuite de la boite de dérivation (toujours en xvb 3g1.5²) :
-1 ligne vers 6 spots en série.
-1 ligne vers 2 spots en série
-1 ligne vers la boite de connexion style prise encastrée d'où est connecté le miroir qui à un transfo. intégré.
-1 ligne vers une boite de dérivation qui alimente deux transfot. TBTS qui alimente chacun un spot étanche au plafond au dessus de la douche.
Je sèche un peu pour représenter la chose, d'ailleurs mon schéma à ce niveau n'est pas correcte. comment dessiner la chose?

-Pour le Circuit "L" (dont j'ai oublié l'annotation :rolleyes:), il n'est pas encore tiré du disjoncteur, donc comment dessiner la chose vu que c'est en attente ?

Voilà,

Ceci est pour mon premier tableau, je pense que j'ai pas mal de correction à faire,
Pourriez-vous me donner vos avis et conseils?

Est-ce que le schéma est correctement dessiné pour le contrôleur (ps: je n'ai pas mis le bas de la page reprenant coordonnées,....)

Tout en vous souhaitant une bonne journée,

Kiff

  • #2
Bonjour à tous,

Pas grand monde pour avoir un avis :pensive:

  • #3
Désolé de pas pouvoir t'aider...

Parfois c'est pas de chance au niveau de ceux qui lisent et ils savent pas t'aider...

Peut-être @Cory ou @neuneu

  • #4
Bonjour

Eviter les longueurs dans le texte.

Il manque le courant nominal des différentiels
si au compteur c'est 30 c'est pas 25

Sous-section 3.1.2.2. Prescriptions particulières relatives au contenu des schémas de circuits
a.Installations électriques domestiques
Les schémas unifilaires reprennent au moins:


les caractéristiques des canalisations électriques: type, section, nombre des conducteurs;
le mode de pose des canalisations électriques;
le type et les caractéristiques des dispositifs de protection à courant différentiel-résiduel;
le type et les caractéristiques des dispositifs de protection contre les surintensités;
les interrupteurs;
les boîtes de connexion;
les boîtes de dérivation;
les socles de prises de courant;
les points lumineux;
les machines et appareils fixes.

  • #5
Il est inutile de dessiner les boites sur le schéma unifilaire.
Seul les boites terminales doivent y figurer.
Et comme dit BG1000 soyez court dans vos questions, les longueurs n'incitent pas à lire.

  • #6
Ok,
Merci pour la remarque, en effet j'ai été trop long.

Cory:
-Si pas de boite, alors pour le circuit "J", je met tout à la suite ? et je considère le miroir éclairé comme un point lumineux ?
-Pour l'indication du mode pose : qu'indiquer si au départ du coffret c'est apparent et qu'ensuite c'est dans une paroi ?

BG1000 :
-ok pour le courrant nominal. barrette du compteur sur 30 A (triphasé 3x220) = ?? KvA ?

Grand merci pour votre aide.

  • #7
Voir les factures/site grd pour connaitre la puissance souscrite.
J'indiquerais 3x230V yyA zzkW (si c'est le cas)
Le cas échéant voir les tarifs du grd pour remplacer la liaison compteur coffret (sans modif de puissance et sans doute sans réception supplémentaire)

  • #8
Merci BG1000,

Ni les contrats, ni les factures indiquent la puissance souscrite....:oops:
Je ne peux que me fier à la position de la barrette ... donc sur 30 A, je suis alors à 18 KVA...(me semble énorme pour un câble de 4² )

  • #9
-Si pas de boite, alors pour le circuit "J", je met tout à la suite ? et je considère le miroir éclairé comme un point lumineux ?
Oui.
Mais attention, les boites doivent figurer sur le plan de situation et toujours rester accessibles.

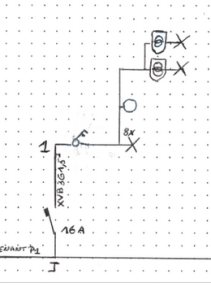

Sans titre.png

-Pour l'indication du mode pose : qu'indiquer si au départ du coffret c'est apparent et qu'ensuite c'est dans une paroi ?
On indique en général la plus grande longueur.

  • #10
Ok Cory,
Pour le dessin du circuit J, je vais juste effacer le symbole de la boite et le remplacer par un point lumineux.
Correct ?

  • #11
Oui si votre cercle vide représente un point lumineux, et comme mon dessin pour le reste.

  • #12

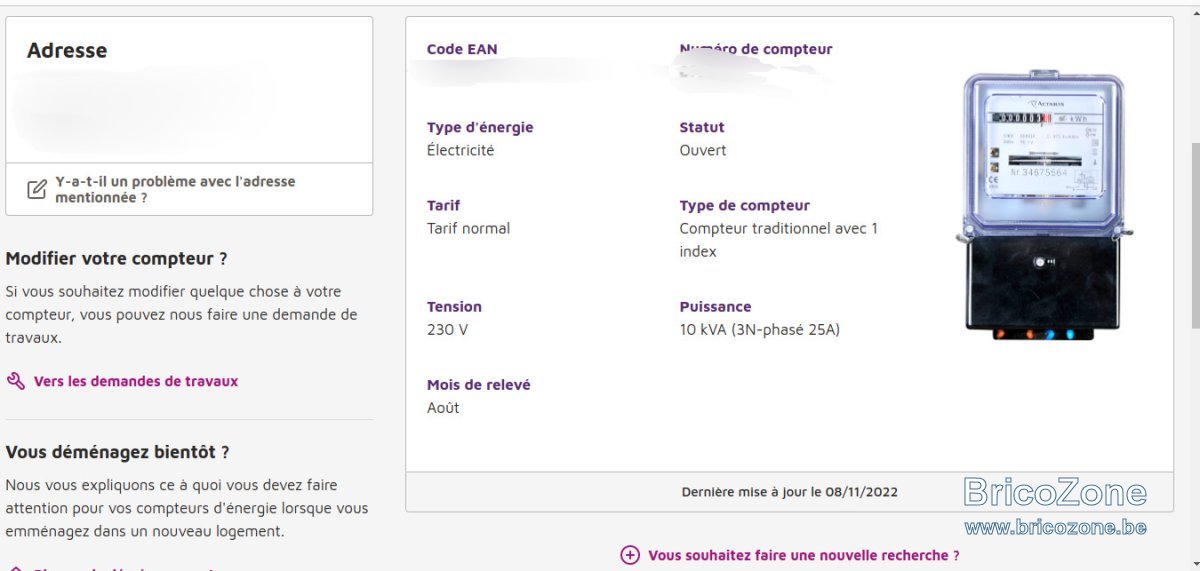

Voir facture pour code ean ensuite voir le site du grd
Saaaaans titre.jpg


C'est bien du 3x230 > puissance = IxUxRac(3)

  • #13
Merci BG1000,

J'ai mon code EAN, cependant mon GRD (ores) ne fournit pas ce genre d'information sur son site....
Je peux juste lui demander de m'envoyer mon code EAN, et rien de plus....

A la limite je dois leur téléphoner pour avoir plus de précisions....

Merci pour ces informations.

Cory ? : le "H" pour les interrupteurs étanches est il obligatoire sur le schéma?

  • #14
En règle générale on indique "h" en indice pour le matériel, prises et interrupteurs, semi-hermétique.

  • #15
Si les barrettes sont sur 30, c'est que c'est 30... Je ne comprends même pas ce qu'il cherche encore... Des âneries comme d'habitude.:rolleyes:;)

Ce n'est pas un souci de faire passer 30a sur un câble de 4 carré qui fait 2m...
Les normes domestiques sont faites pour des longueurs de distribution dans une maison, le gdr, lui, calcule selon la longueur et l'intensité, ce ne sont pas les mêmes normes.

Dernière édition:
  • #16
Si les barrettes sont sur 30, c'est que c'est 30... Je ne comprends même pas ce qu'il cherche encore... Des âneries comme d'habitude.:rolleyes:;)

Ce n'est pas un souci de faire passer 30a sur un câble de 4 carré qui fait 2m...
Les normes domestiques (4°=25a) sont faites pour des longueurs de distribution dans une maison, le gdr, lui, calcule selon la longueur et l'intensité, ce ne sont pas les mêmes normes.

  • #17
Flashman,

Merci pour votre réaction qui, comme dans un tas d'autres post, peut être mal interprétée par ceux qui vous lisent,...

Ce "qu'il" cherche encore mis a part des "âneries", c'est justement avoir une explication au fait que je me fait Chier à respecter les sections préconisées au domestique, tandis que mon GRD utilise du 4² pour 30A....

Désolé de ne pas travailler chez un GRD....
Désolé de ne pas avoir votre connaissance....

Encore merci pour votre avis.

En attendant ça ne m'aide pas beaucoup pour les schémas....

  • #18
C'est l'autre âne, pas vous... :p:joy:

BG, comme à son habitude, passe sa vie à répondre par des trucs qui n'ont ni queue, ni tête (dur ça pour un âne...).


J'aurais dû préciser, désolé. Vos questions à vous sont tout à fait logiques, il n'y a pas de bête question, par contre, il y a de très bêtes réponses.

Dernière édition:
  • #19
En attendant il a pas tort de me dire de demander à mon GRD,
J'ai enfin trouvé un formulaire de demande de renseignement ,
ce dans la section "travaux et demande de raccordement"... je vois pas le rapport: unamused:.

Après la barrette est sur 30 A, mais est-ce vraiment ce que l'on me fourni ?
Donc seul mon GRD pourra en effet me répondre probablement, ne pensez-vous pas?

Et 30, c'est le total des 3 phases,
ou alors c'est par phase ?

...Que de questions...

  • #20
c'est justement avoir une explication au fait que je me fait Chier à respecter les sections préconisées au domestique, tandis que mon GRD utilise du 4² pour 30A....

Surtout ne pas vous préoccuper de ce que le GDR installe vus qu'ils ne sont pas soumis au RGIE et ont leurs propres règles.

Si les barrettes sont sur 30Am pourquoi auriez-vous moins ? 30Am c'est 30Am et c'est par phases bien sûr.
