Schéma unifilaire

Cory

• 27 Novembre 2022

• #41

Sur la ligne "L" s'il n'y a rien de raccordé vous indiquez "en réserve".
Aussi indiquer a tension et genre de distribution tel que "2x230V" ou "3x230V" ou "3x40V+N" selon ce qui est nécessaire.



K

kiffpit

• 27 Novembre 2022

• #42

Bien vu,
En effet le disjoncteur est présent mais pas de câble distribué.
Je vais donc ajouter juste dans l'alignement "en réserve" et "2x230 V" à la suite.

Merci Cory,



K

kiffpit

• 4 Décembre 2022

• #43

Petite question,

Le point à chaque départ de ligne sur le schéma est il obligatoire?



Cory

• 4 Décembre 2022

• #44

Que voulez-vous dire ?
Un exemple ?



K

kiffpit

• 4 Décembre 2022

• #45

Il faut pas un point sur l'intersection du A ?



Cory

• 4 Décembre 2022

• #46

Non, comme le schéma au #1



K

kiffpit

• 4 Décembre 2022

• #47

Ok,
Par contre j'ai changé la signalétique de la terre selon le conseil d'un ami,
Comme ceci :



K

kiffpit

• 11 Décembre 2022

• #48

Bonjour à tous,

Quel est le symbole à mettre sur le schéma unifilaire pour un interrupteur/sectionneur d'un tableau secondaire?
Ce n'est qu'un simple sectionneur 4 Phases de 40 A.



Cory

• 11 Décembre 2022

• #49

Bonjour,
Très simplement vous pouvez dessiner le symbole interrupteur.
Et vous pouvez indiquer, par exemple, "IV40A"



K

kiffpit

• 11 Décembre 2022

• #50

Comme ceci ?



Dernière édition: 11 Décembre 2022

Cory

• 11 Décembre 2022

• #51

Oui, c'est bon, et vous indiquez "40A" en indice.



K

kiffpit

• 11 Décembre 2022

• #52

parfait,
merci Cory.



K

kiffpit

• 26 Décembre 2022

• #53

Bonjour,

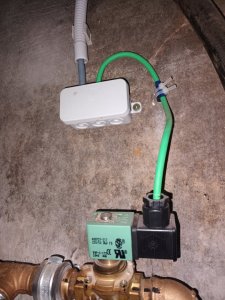

Quel est le symbole pour cette électrovanne (circuit eau de pluie) commandée par un interrupteur bipolaire ?

Bonne journée,

Kiff



K

kiffpit

• 27 Décembre 2022

• #54

Bonjour,

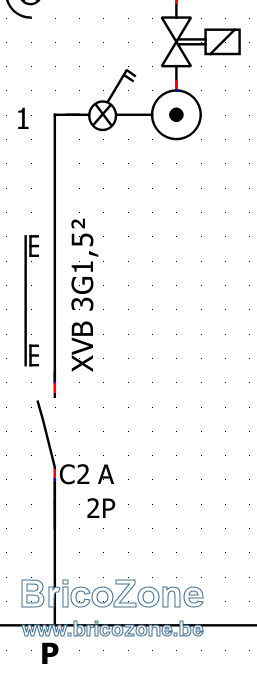

J'ai trouvé ce symbole.
Est-ce correcte ?



Cory

• 27 Décembre 2022

• #55

Bonjour,
Oui, c'est bon.
De toute façon n'ayez pas peur s'il y a une erreur de dessin l'inspecteur modifieras.



K

kiffpit

• 27 Décembre 2022

• #56

Merci Cory



Cory

• 27 Décembre 2022

• #57

Et si vous avez un doute sur un symbole vous dessinez un petit rectangle et y indiquez sa fonction simplement.



K

kiffpit

• 27 Décembre 2022

• #58

Cory ?
Un lampe style tube led étanche, je dois le mettre comme un simple point d'éclairage ?
Donc juste une croix ? ou alors comme un tube fluo?

Les points lumineux étanche ne sont pas à préciser, donc encore une fois comme un simple point lumineux ?



Cory

• 27 Décembre 2022

• #59

J'ai toujours évité de dessiner le style d'appareils, que ce soit éclairage ou autre parce que si vous remplacez par un autre type vous devrez mettre les plans et schémas à jour.
Donc pour l'éclairage une simple croix et pour les appareils ménagers uniquement la prise ou boite terminale.



K

kiffpit

• 27 Décembre 2022

• #60

Parfait.

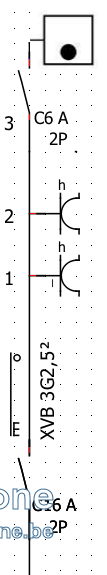

Pour ma chaudière, j'ai un coffret étanche avec un disjoncteur 6A qui sert de coupure/manœuvre avant chaudière.
Ai-je correctement représenté la chose ?
