Schéma unifilaire

Cory

• 27 Décembre 2022

• #61

Oui, c'est très bien.
Pas de panique, les inspecteurs ne sont pas si terrible



K

kiffpit

• 27 Décembre 2022

• #62

Merci Cory,

J'espère qu'ils sont pas trop terribles,
Juste que je n'ai jamais subit ce genre de contrôle,
Et n'étant pas du métier, je veux faire au mieux....



Cory

• 27 Décembre 2022

• #63

Mais non ils ne sont pas du tout terribles.
Et comme vous n'êtes pas du métier ne fignolez pas trop pour ne pas leurs paraitre trop suspect.
Des "amateurs" qui font mieux que les pros attirent plus leurs attention avec le risque de contrôle sévère.



K

kiffpit

• 1 Janvier 2023

• #64

Bonjour à tous,
Une bonne et heureuse année 2023.

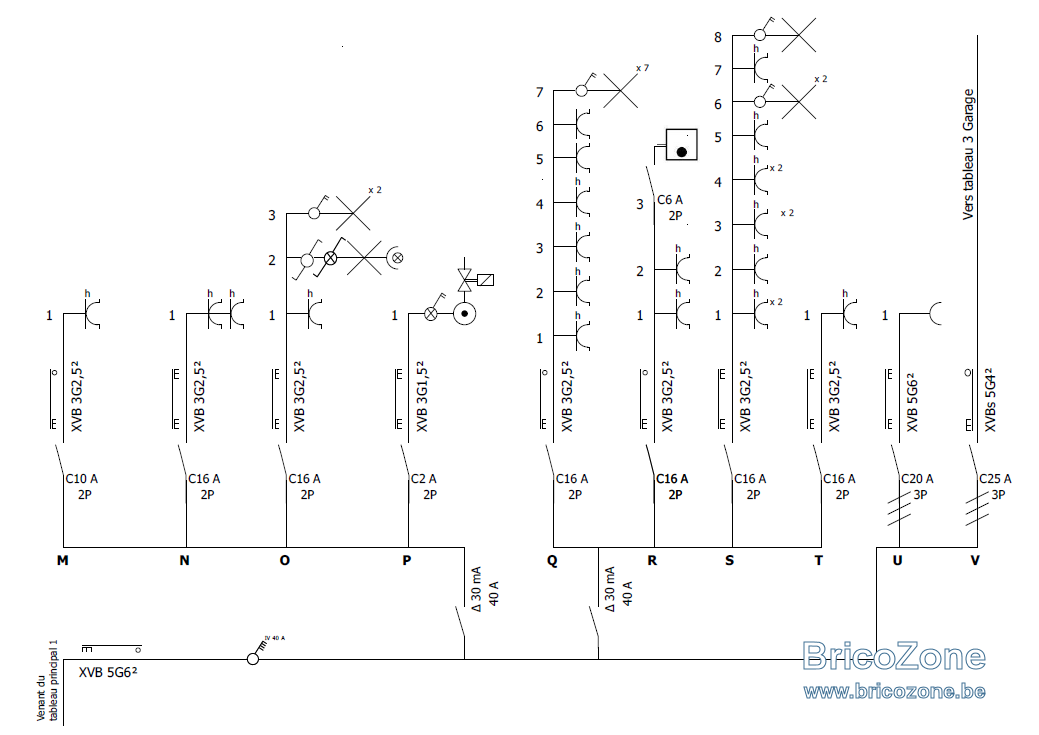

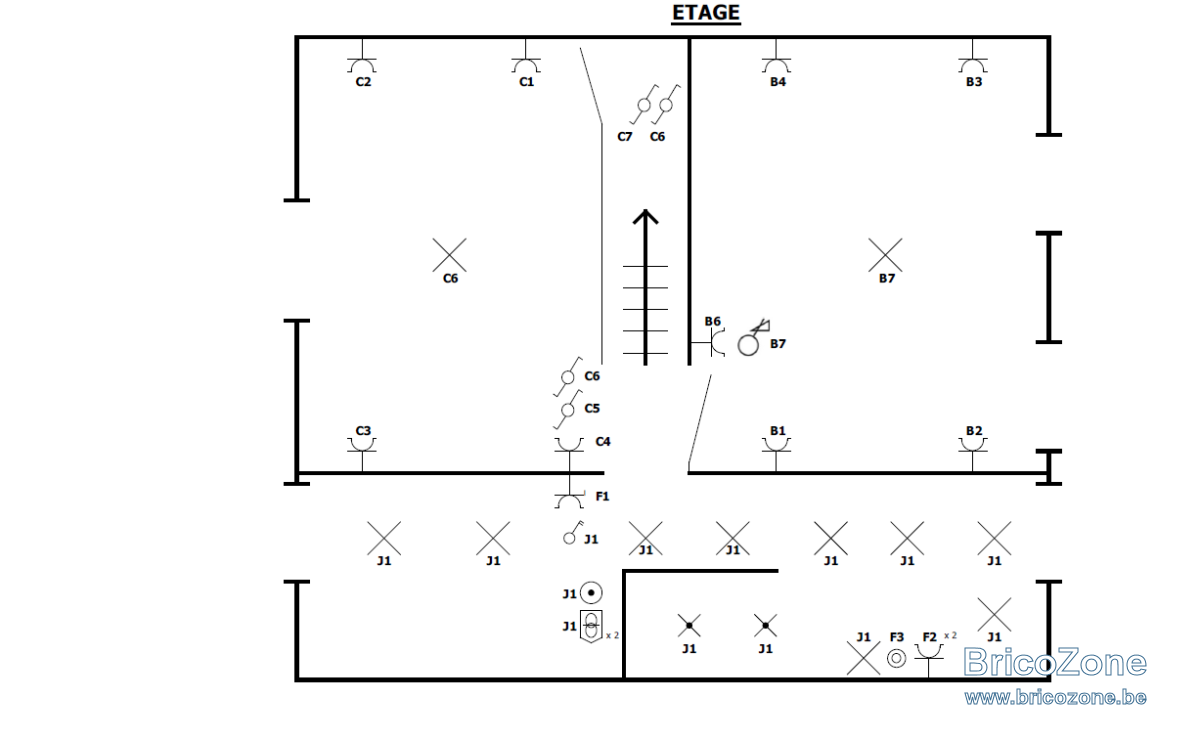

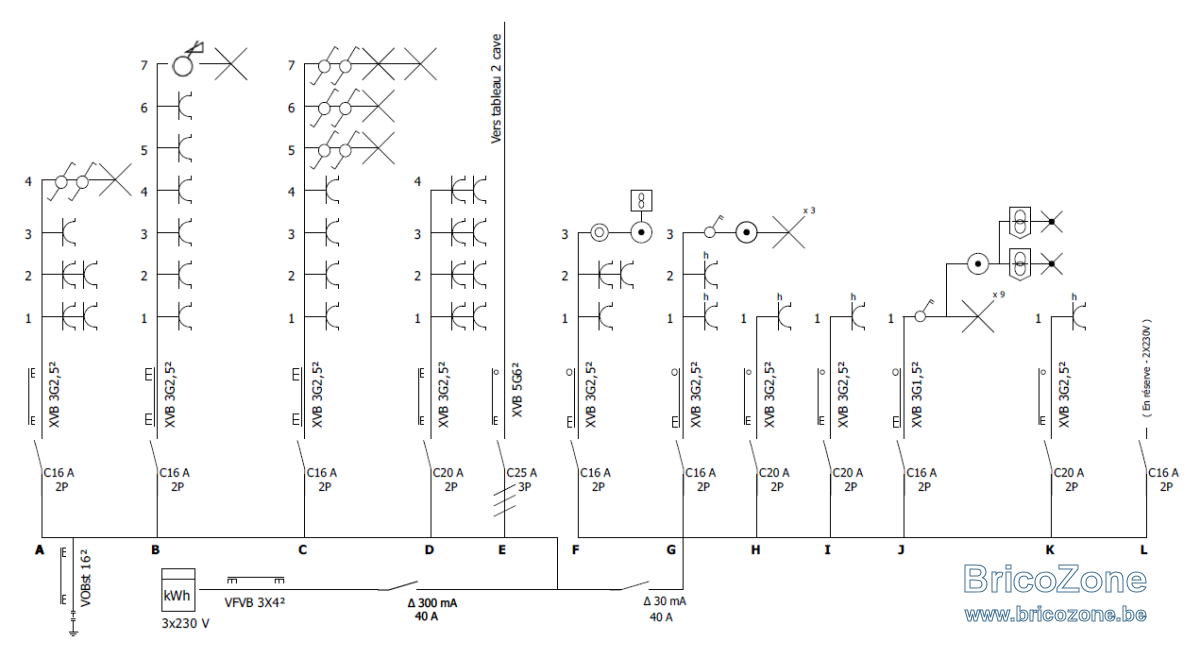

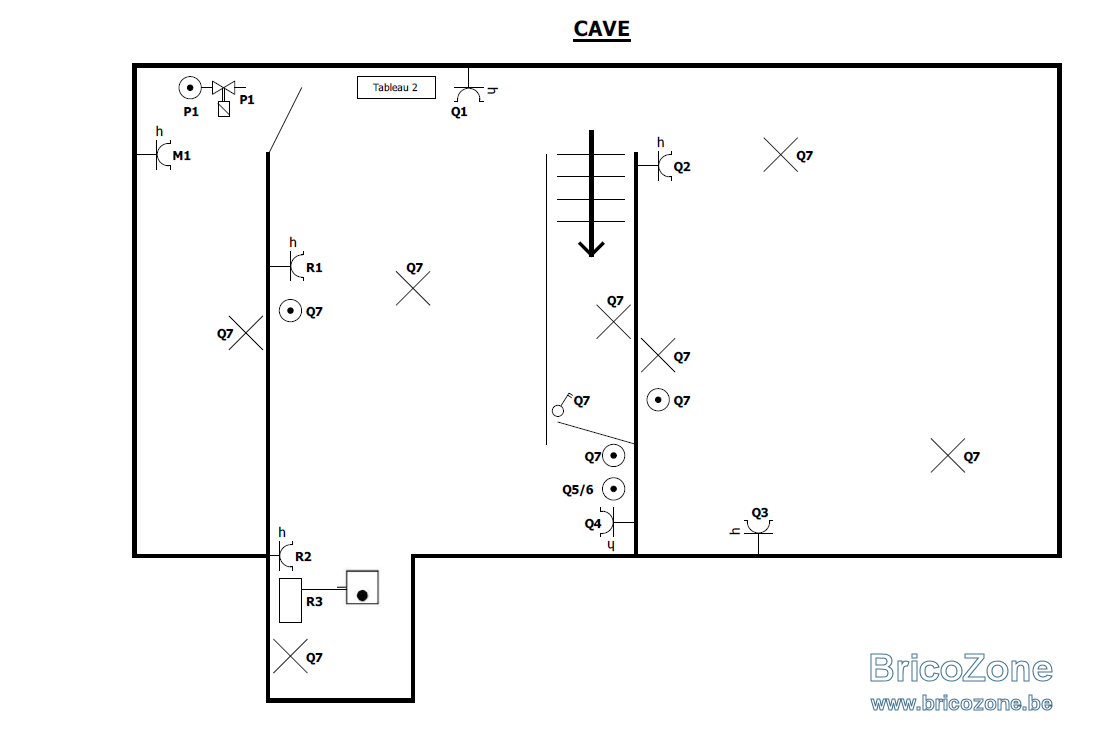

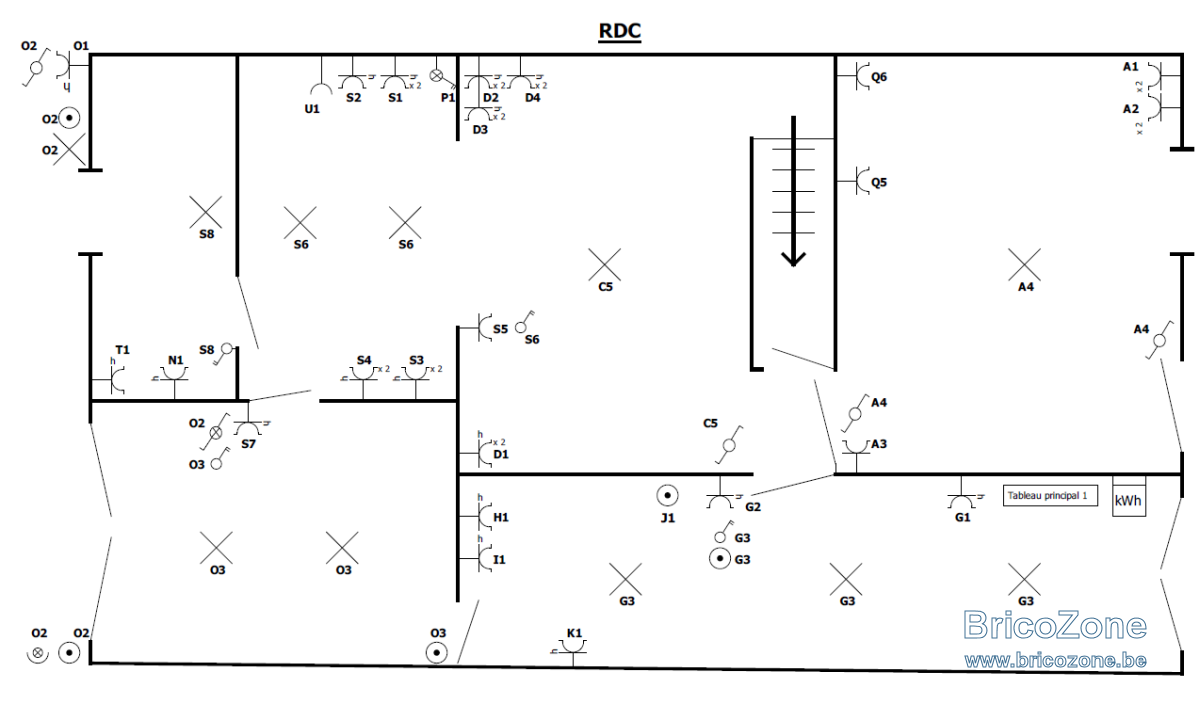

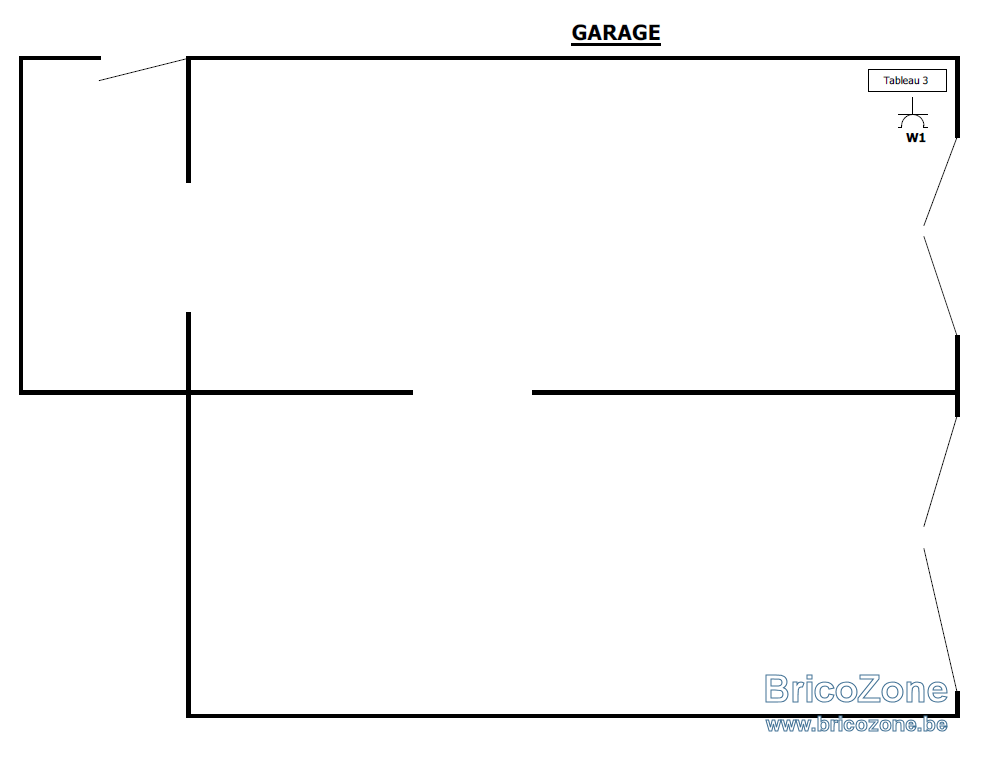

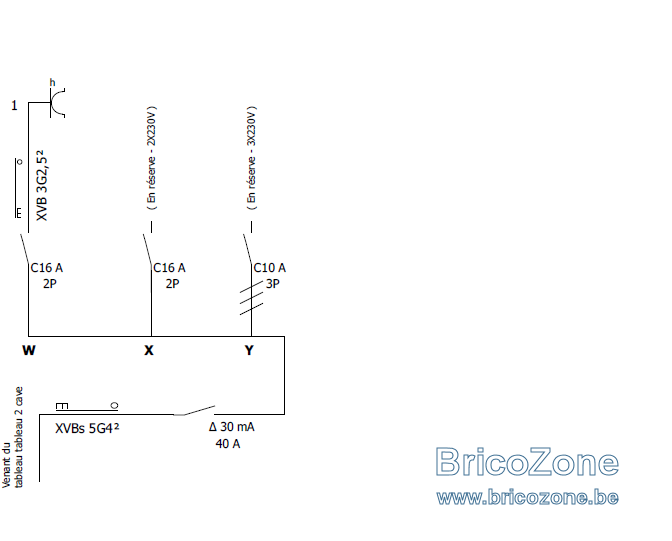

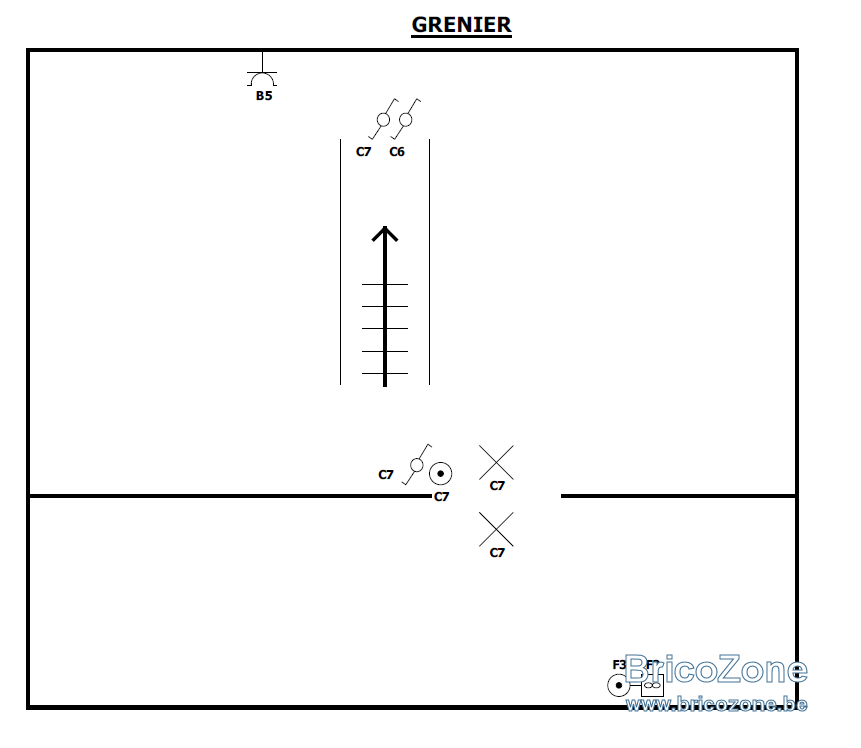

Voici mes schémas et plans terminés.
Quelqu'un aura peut être l'occasion d'y jeter un œil.

Je me pose la question du circuit E, U, V et Y si il est vraiment nécessaire de mettre les trois lignes obliques avant le disjoncteur afin d'indiquer les 3 phases, alors que c'est déjà indiqué par le 3P.

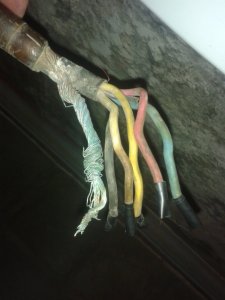

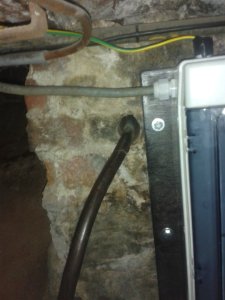

Et pour le circuit V, c'est un câble (voir photo plus bas) présent d'origine qui par du tableau 2 vers le garage à 100 M de là, et ce sous gaine sous terre.
Les 5 conducteurs sont en 4² souple.
Quel annotation du câble alors qu'il ressemble à du xvb, mais d'époque.

Bonne journée à tous,

Kiff



Dernière édition: 1 Janvier 2023

Cory

• 1 Janvier 2023

• #65

Mais pourquoi tout ces différentiels de 30mAm, parfaitement inutile.
Vous cherchez des ennuis plus tard ?

"si il est vraiment nécessaire de mettre les trois lignes obliques avant le disjoncteur afin d'indiquer les 3 phases, alors que c'est déjà indiqué par le 3P."
Non, mais rien ne vous empêche de le laisser.

"Et pour le circuit V,"
Ce sera à l’appréciation du contrôleur, certains pourraient le refuser.



K

kiffpit

• 15 Janvier 2023

• #66

Bonjour Corry,

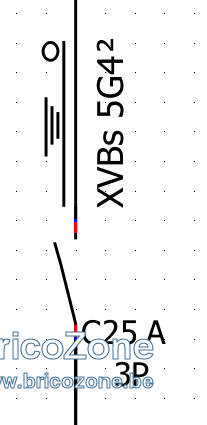

Pour le symbole du disjoncteur, est-ce correcte ( car on m'a dit qu'il fallait un petit rectangle au bout de l'oblique)?
Idem pour l'indication du câble sous-terrain qui est sous gaine ?



BG1000

• 15 Janvier 2023

• #67

https://economie.fgov.be/sites/default/files/Files/Energy/Symboles-fr.pdf
