Ça, je n'en doute pas un seul instant...
Je suppose que je dois mettre 10 en dessous de KWh?
Rien du tout.

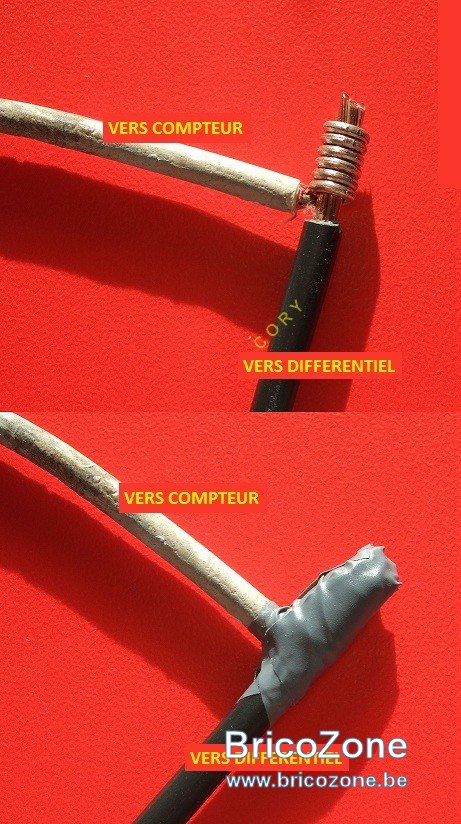

Le câble qui relie le compteur au tableau est ancien, du genre gris avec une âme blindée sous la couche de plastique. Il est en 4² (il sera remplacé lors du changement de compteur), quel inscription mettre avant l'interrupteur différentiel de 300 mA?
VFVB 3x4+4 (4x4+4? C'est selon)
-Je me rend compte que j'ai oublié d'indiquer la mise à la terre. On marque le câble de quel façon ? VOBST 16² ?
Par exemple...
- Pour le marquage de façon de pose du XVB. Tout part en apparent du coffret principal, ensuite sous Tube en apparent, puis au fur et à mesure le XVB se trouve encastré dans les murs ou les cloisons sous tube/plafond. comment doit on marquer chaque ligne du coup?
On note le type de la plus grande longueur (peu d'importance).
- Pour la ligne F : elle se termine par un interrupteur poussoir qui enclenche la ventilation (du poussoir à la boite de dérivation en xvb 2.5², et ensuite en souple xvb vert de la boite de dérivation à la ventilation en 1.5²). il y a un changement de section, mais pas le choix vu les bornes de connexion de la ventilation. Dois-je identifier ce câble ? de quel inscription ? L'appareil est fixe au grenier.
Pas besoin.
- Pour le circuit D : Ce sont des prises provisoires étanches, qui un jour seront remplacée par des encastrées. est-il nécessaire de mettre le "h" (est-ce d'ailleurs vraiment nécessaire pour tous les schémas ?)
Oui, si c'est le cas pour l'instant (une réception se fait à un instant "T")
-Les circuits H et I sont pour les machines à laver que je n'ai évidement pas indiquées sur le schéma.
C'est kif-kif. Moi, je les noterais.

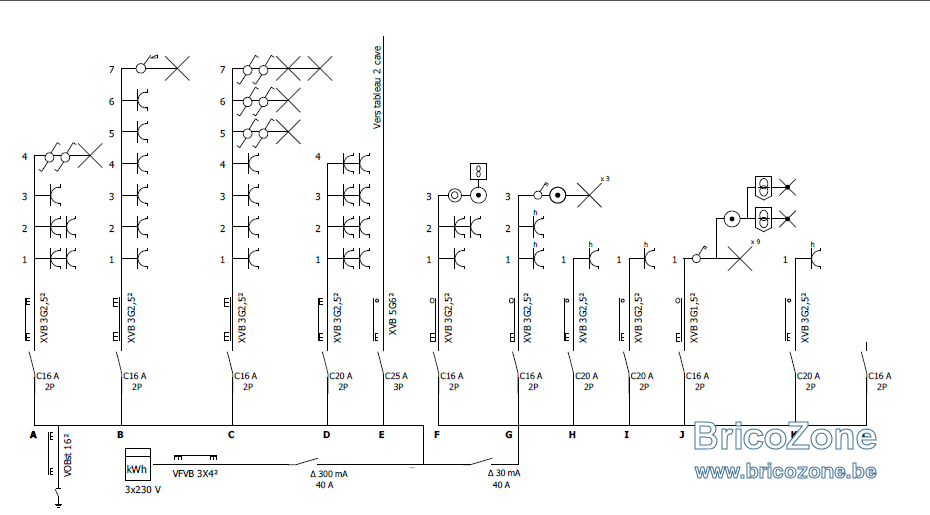

Ce second schéma est la suite de la page 1 du premier schéma du tableau principal:
-Le circuit J (éclairage SDB) commence par un interrupteur bipolaire alimentant une boite de dérivation puis ensuite de la boite de dérivation (toujours en xvb 3g1.5²) :
-1 ligne vers 6 spots en série.
-1 ligne vers 2 spots en série
-1 ligne vers la boite de connexion style prise encastrée d'où est connecté le miroir qui à un transfo. intégré.
-1 ligne vers une boite de dérivation qui alimente deux transfot. TBTS qui alimente chacun un spot étanche au plafond au dessus de la douche.
Je sèche un peu pour représenter la chose, d'ailleurs mon schéma à ce niveau n'est pas correcte. comment dessiner la chose?
Comme autant de bêtes lampes commandées par un même interrupteur (on se moque de ce que l'on a mis comme lampe, c'est un point lumineux, point).
-Pour le Circuit "L" (dont j'ai oublié l'annotation
), il n'est pas encore tiré du disjoncteur, donc comment dessiner la chose vu que c'est en attente ?
Un câble et une boite de dérivation (le bout doit obligatoirement être isolé.
