Infos et aide sur schéma unifilaire (grande maison)

Quel la tension, courant et puissance du raccordement ?

On peut mettre plusieurs 300mA en tête d'installation, pour 'séparer' l'installation en divers groupe. Il faut veiller à ce que l'installation en tout point respecte le courant nominal de chaque partie de l'installation. On fera attention s'il y a des PV....

Le premier élément après le conteur sont le ou les différentiels 300mA et pas un disjoncteur limiteur.

BG1000 a dit:

Quel la tension, courant et puissance du raccordement ?

On peut mettre plusieurs 300mA en tête d'installation, pour 'séparer' l'installation en divers groupe. Il faut veiller à ce que l'installation en tout point respecte le courant nominal de chaque partie de l'installation. On fera attention s'il y a des PV....

Le premier élément après le conteur sont le ou les différentiels 300mA et pas un disjoncteur limiteur.

Cliquez pour agrandir...

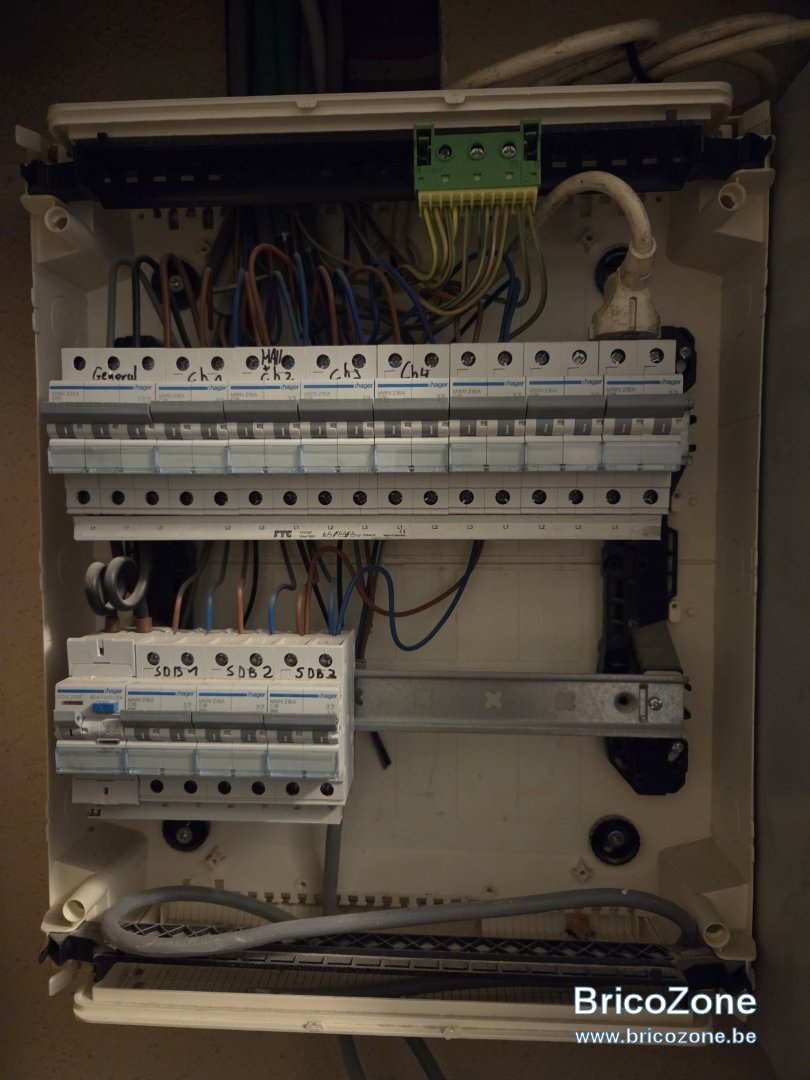

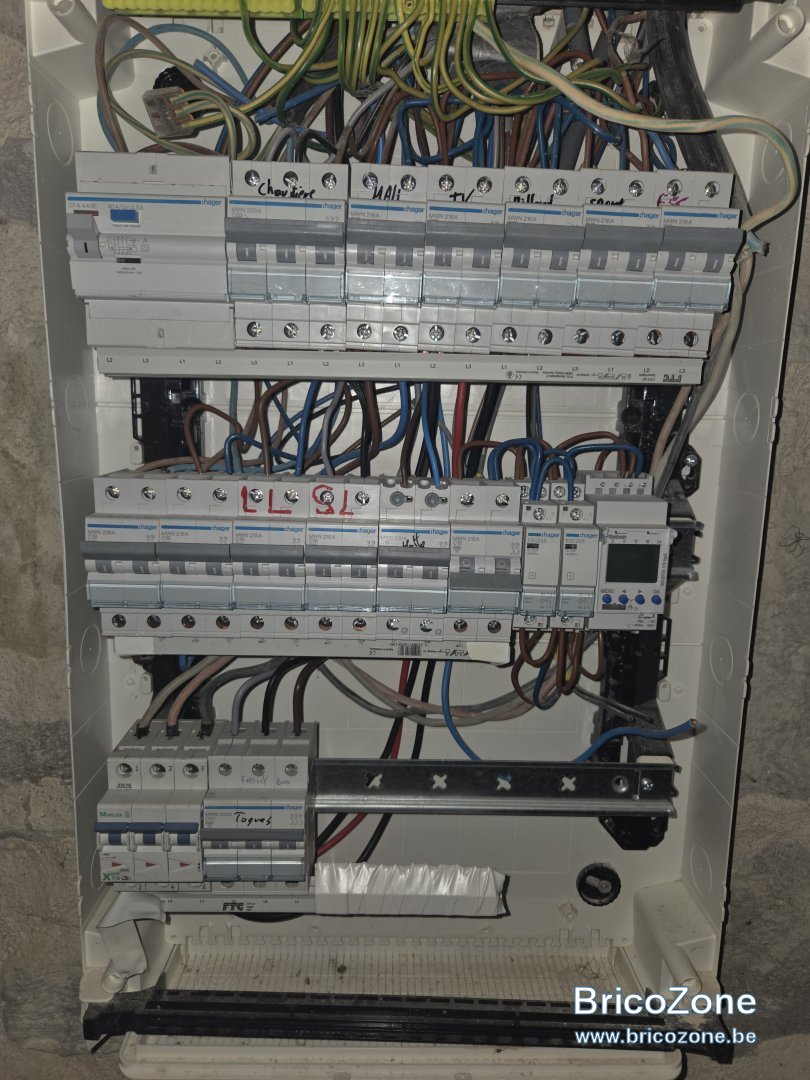

Hello, Actuellement, sur le coffret que je suppose être le général, il y a en tête de ligne un différentiel 63A 300 mA, et derrière un disjoncteur limiteur, que je suppose destiné à limiter ce que peuvent renvoyer les panneaux solaires.
Je n’ai pas encore pu tout trouver ni faire le tour complet de la propriété… Je suis seulement dans la partie maison principale pour le moment.
Mais je prends bien note de toutes vos remarques pour la suite.

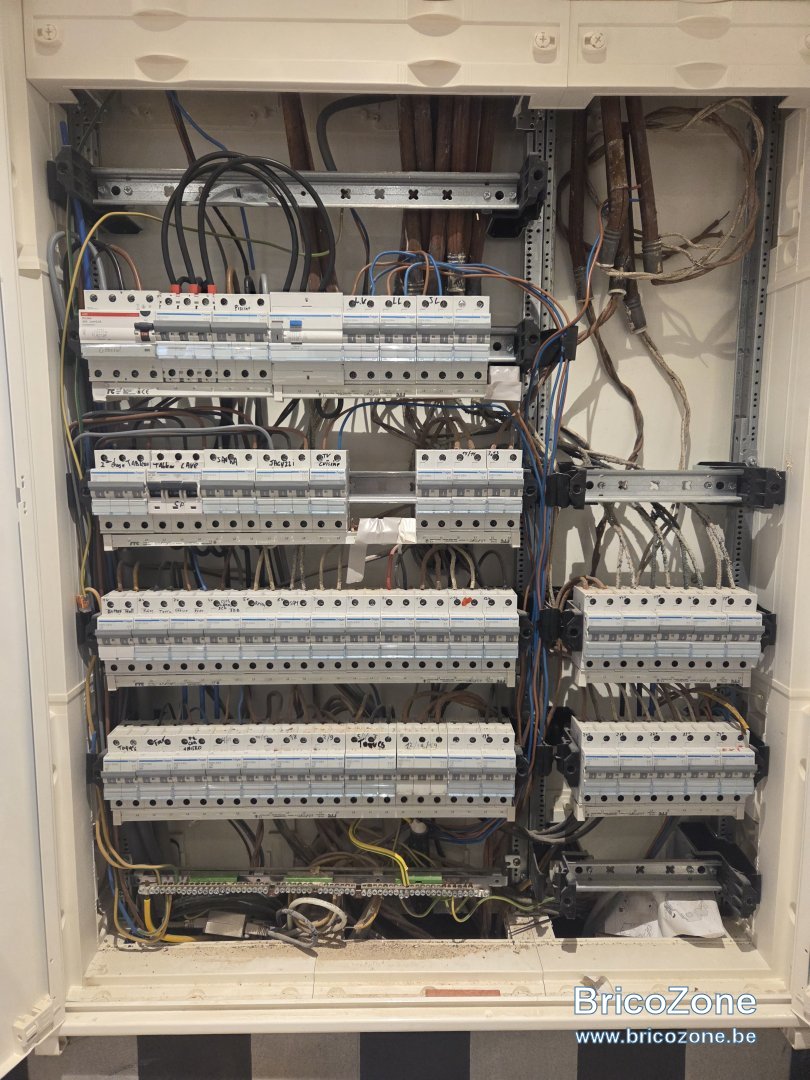

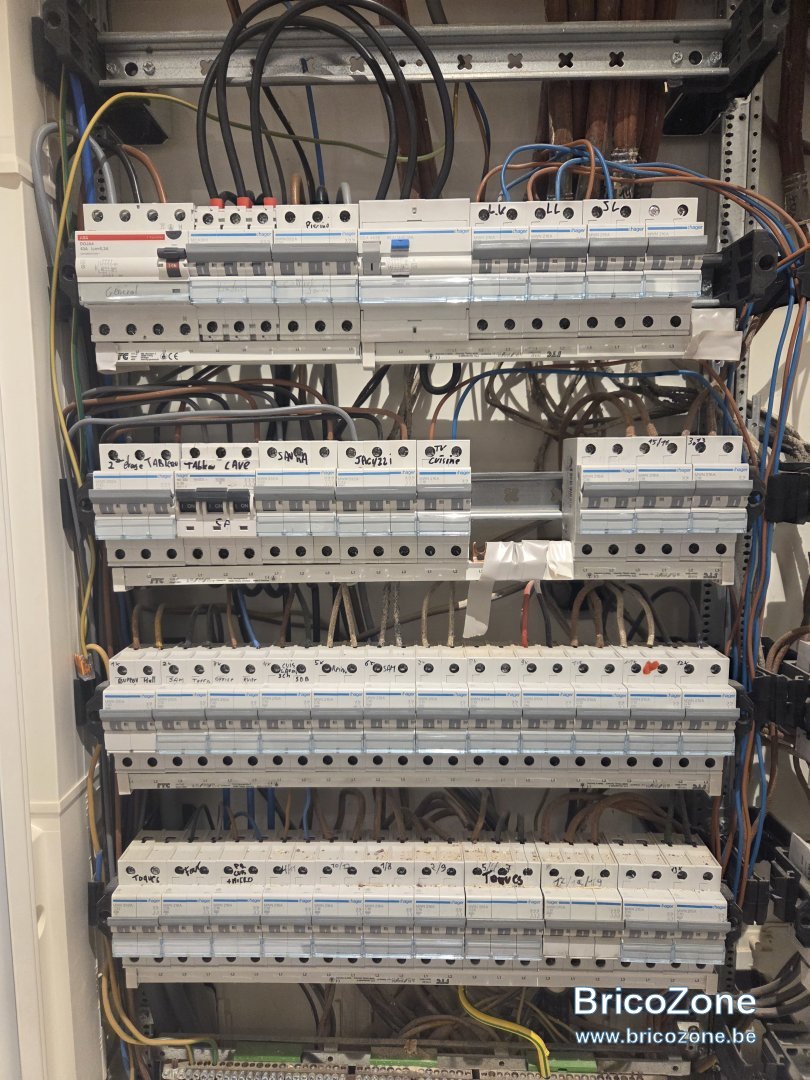

Voilà un peu sur quoi je suis tombé pour que vous vous rendiez compte, mais j’en passe énormément. Il manque la salle jacuzzi, le sauna, tout le rez-de-chaussée, le jardin, la piscine intérieure et extérieure, les chambres du premier, etc.

Et il n’y a aucune étiquette ni aucune note… simplement quelques noms sur les disjoncteurs qui ne correspondent pas vraiment à la réalité.

Je vous remercie Beaucoup

Il faut faire un bilan de la puissance nécessaire et voir si une augmentation de puissance est nécessaire.

Il serait utile d'avoir la tension et le courant au compteur, les 63A d'un différentiel n'indique pas le courant disponible au compteur mais seulement le courant max qu'il peut supporter.
Pour les différentiels les courants nominaux sont 40A, 63A, 80A, il faut veiller à que ce courant ne soit pas dépassé.
De même pour les cables 6mm2 max 40A, 10mm2 max 63A, 16mm2 max 80A.
La même démarche pour les peignes.

Comme il y a doute, que manifestement tout est protégé par des disjoncteur, voir qu'il y a bien un différentiel en sortie du compteur, et que son courant nominal est bien égal ou supérieur au disjoncteur de branchement (sous le compteur)



Un disjoncteur limiteur, dispose à son entrée des diverses sources: conteur, panneaux photovoltaïque et en sortie les circuits de l'installation.

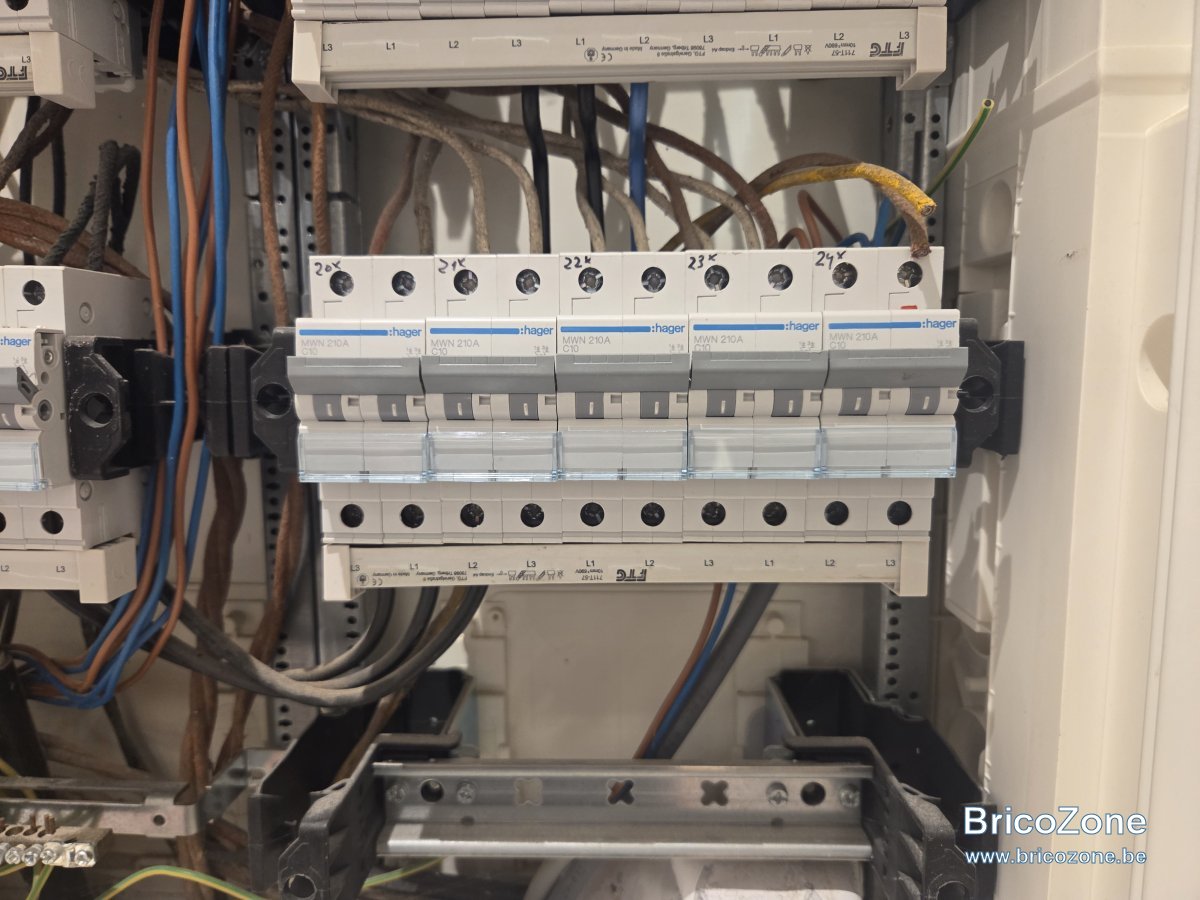

Il y a des fils en tissus qui serait utile de remplacer, car il y a risque qu'ils se délitent si ce n'est pas déjà le cas.

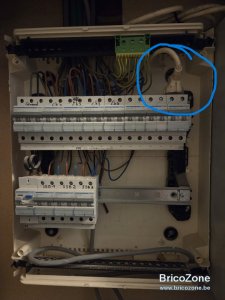

Si cette fiche est placée dans le disjoncteur , c'est interdit.
