Infos et aide sur schéma unifilaire (grande maison)

JMG1436

JMG1436

  • #1
Bonjour,

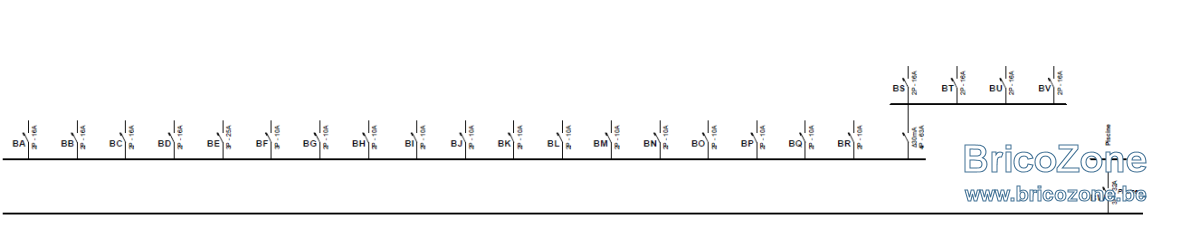

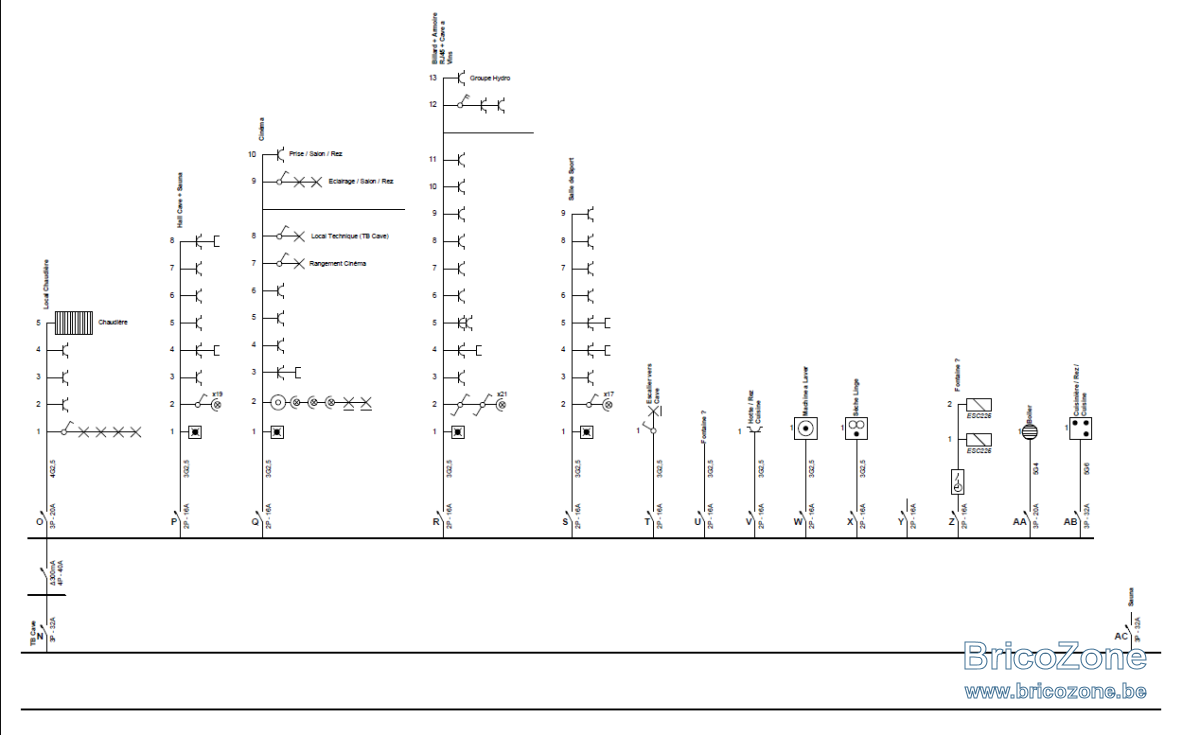

Aujourd’hui, mon objectif n’est pas encore de réaliser un schéma qui répond à toutes les normes, mais plutôt de faire un schéma unifilaire correct et fidèle à la situation réelle d’une grande maison : commencer par la base et avancer petit à petit.

Cependant, plusieurs questions se posent :

  • Il y a plusieurs tableaux électriques (Général – Cave – Grenier – Sauna – Piscine – Jacuzzi – Annexe – Garage).
    Comment les nommer sur un schéma unifilaire ?
    TBG – TB1 – TB2 – TB3 ?

  • Deuxième point : il y a beaucoup de disjoncteurs.
    Comment les identifier ?
    Q1 – Q2 – Q3 ? A – B – C ? AA – AB – AC ?
Pour donner un exemple :
j’ai un disjoncteur au tableau général qui protège la ligne vers le tableau Grenier.
Dans le tableau Grenier, il y a un disjoncteur de protection en tête de ligne.
Comment le représenter sur Trikker ?

Je vous montre le début de ce que j’ai commencé, mais ça me semble déjà un peu le bazar !

Je vous remercie pour vos conseils et votre aide.
Je suis en Belgique, je sais que tout n’est pas parfait, mais j’aimerais faire un schéma réaliste de la situation actuelle avant diverses modifications ou transformations.

Un grand merci !

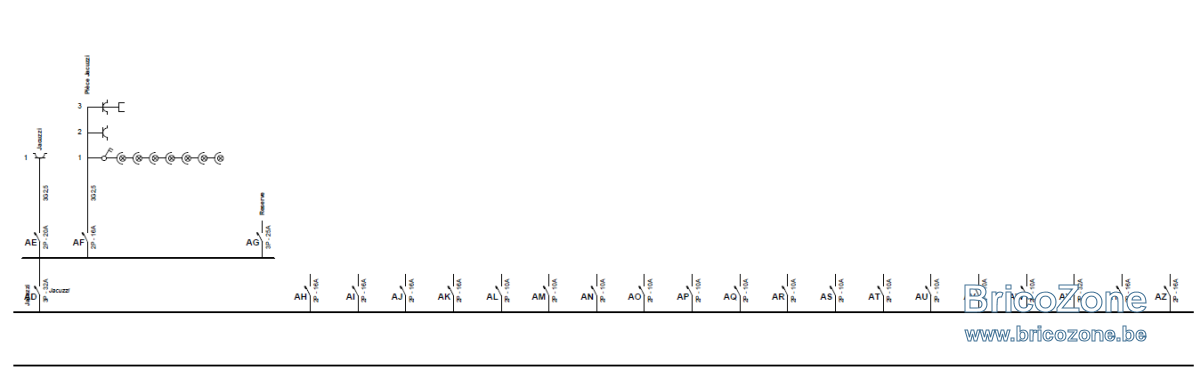

Capture d'écran 2025-11-23 081415.png

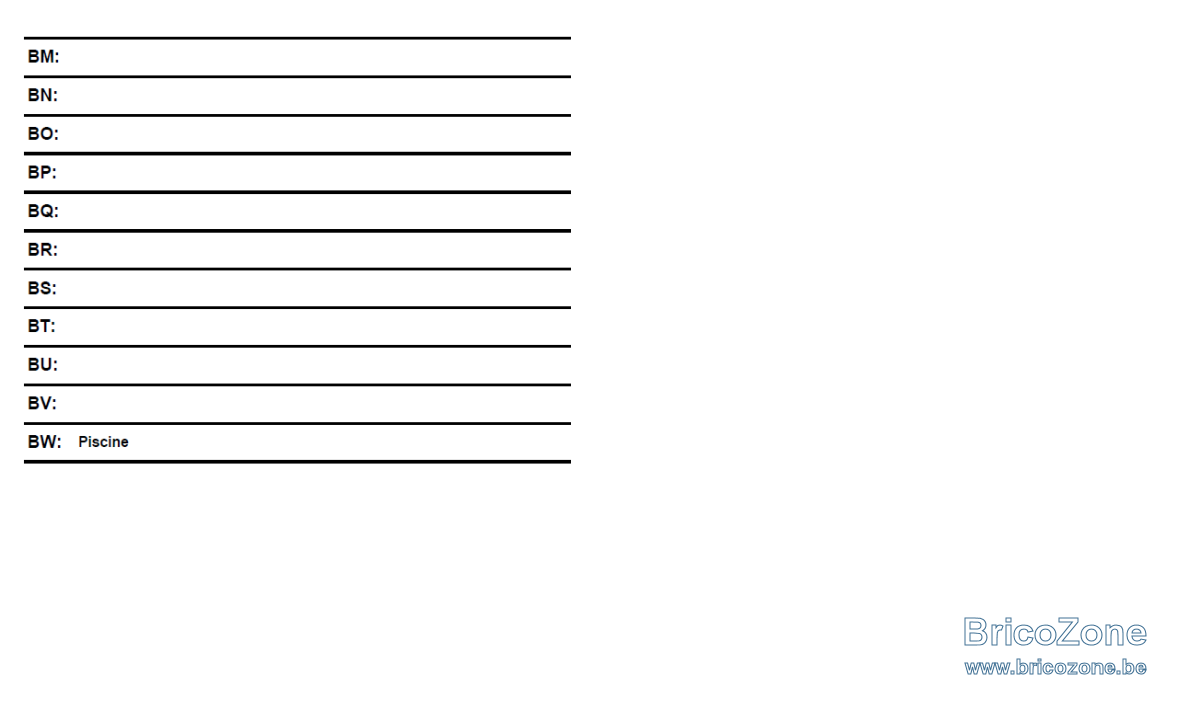

Capture d'écran 2025-11-23 081439.png
Capture d'écran 2025-11-23 081453.png
Capture d'écran 2025-11-23 081506.png
Capture d'écran 2025-11-23 081520.png
Capture d'écran 2025-11-23 081532.png
Capture d'écran 2025-11-23 081541.png


Capture d'écran 2025-11-23 081415.png


Capture d'écran 2025-11-23 081439.png


Capture d'écran 2025-11-23 081453.png


Capture d'écran 2025-11-23 081506.png


Capture d'écran 2025-11-23 081520.png


Capture d'écran 2025-11-23 081532.png


Capture d'écran 2025-11-23 081541.png

  • #2
Bonjour,
Max 8 points par circuit (disjoncteur)
Dispositif différentiel 30 mA presque partout…:eek:

Max 8 circuits par différentiel 30 mA

  • #3
Bonjour,
Comment les nommer sur un schéma unifilaire ?
TBG – TB1 – TB2 – TB3 ?
Oui.

Deuxième point : il y a beaucoup de disjoncteurs.
Comment les identifier ?
AA1, AA2, ...

En plus de ce que dit Momo, les circuits E, G, R, S, sont surchargés.
Pour les circuits W, X, Z, AA, AB, il manque la boite ou prise terminale.

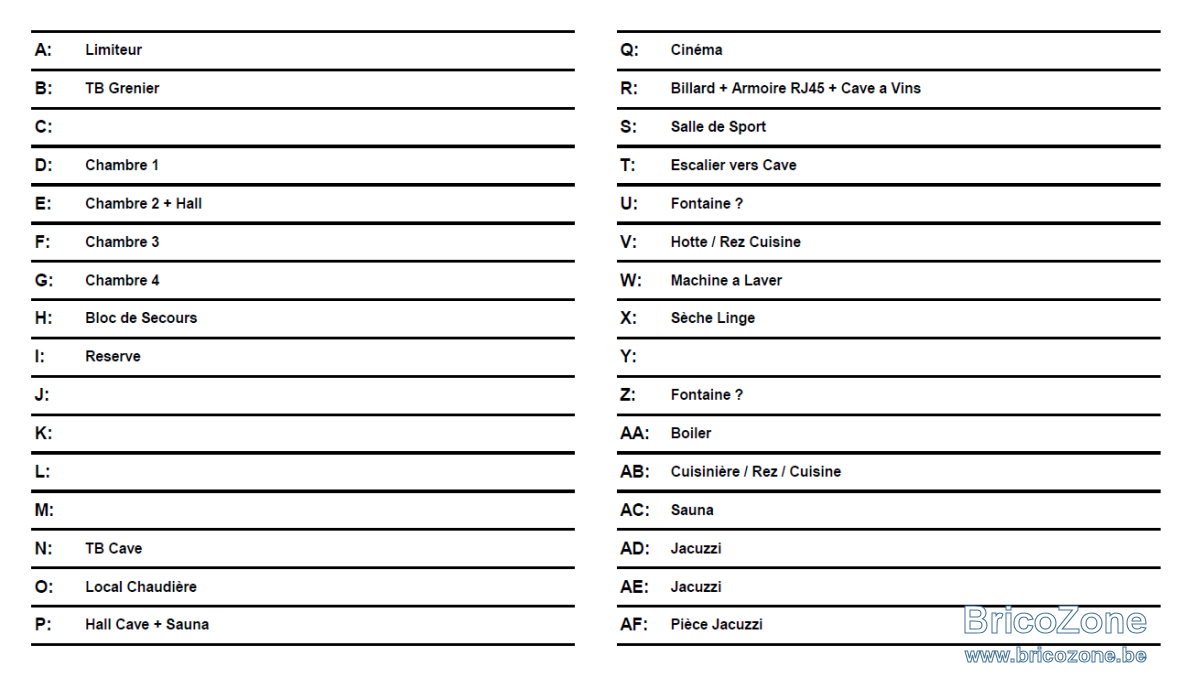

C'est quoi la série de disjoncteurs sans circuits ?

  • #4
Bonjour,

Merci pour votre retour.

Je suis bien conscient de la législation en vigueur en Belgique (max. 8 points par circuit, protections différentielles 30 mA, nombre limité de circuits par différentiel, etc.). Je sais également que l'installation actuelle de la maison ne répond pas aux normes, et qu’elle devra être modifiée dans les années à venir.

Cependant, ma question ne portait pas sur la conformité à ce stade : mon objectif est d'établir un schéma unifilaire fidèle à la situation existante, afin d’avoir une base claire avant de commencer les adaptations.

Ce que je recherche ici, c’est un peu d’aide concernant :

la manière de nommer les tableaux secondaires,

la numérotation/identification des disjoncteurs,

et la représentation correcte sur Trikker.


Merci d’avance à ceux qui pourront m’aider sur ces aspects de schématisation.

  • #5
Comment les nommer sur un schéma unifilaire ?
TBG – TB1 – TB2 – TB3 ?
Oui.

Deuxième point : il y a beaucoup de disjoncteurs.
Comment les identifier ?
AA1, AA2, ...

  • #6
Cory a dit:
Bonjour,
Comment les nommer sur un schéma unifilaire ?
TBG – TB1 – TB2 – TB3 ?
Oui.

Deuxième point : il y a beaucoup de disjoncteurs.
Comment les identifier ?
AA1, AA2, ...

En plus de ce que dit Momo, les circuits E, G, R, S, sont surchargés.
Pour les circuits W, X, Z, AA, AB, il manque la boite ou prise terminale.
C'est quoi la série de disjoncteurs sans circuits ?
Cliquez pour agrandir...


Bonjour,

Merci beaucoup pour ta réponse constructive et pour les remarques sur les circuits, c’est vraiment utile.

En réalité, je suis en train de réaliser le schéma unifilaire complet de la maison dans l’état actuel, avant d’entamer les modifications. C’est une très grande installation : 12 chambres avec chacune une salle de bain, des espaces indépendants, piscine, jacuzzi, garages, salle de jeux, etc. Du coup je suis un peu perdu, et mon objectif pour l’instant est simplement de retrouver et identifier clairement tous les circuits existants, ainsi que l’organisation des tableaux.

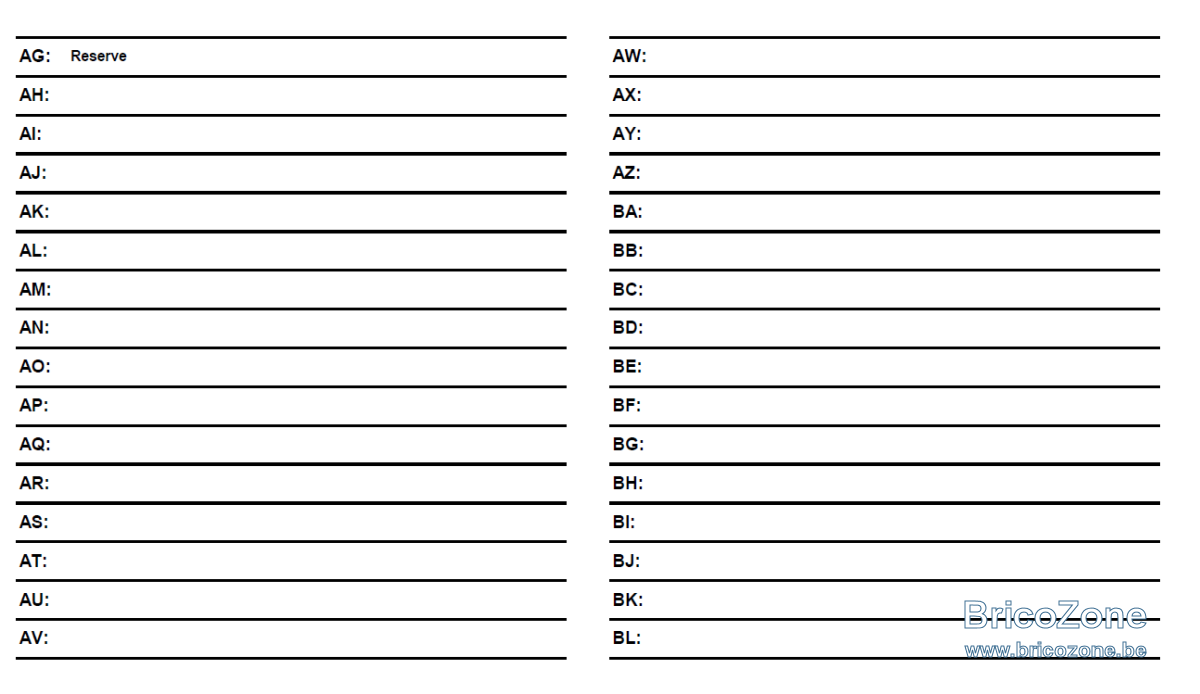

Les disjoncteurs qui apparaissent “vides” sur le schéma correspondent simplement à des circuits que je n’ai pas encore pu identifier ou localiser. Je suis certain qu’il reste encore d’autres tableaux ou sous-tableaux disséminés dans la maison, par exemple au niveau de la piscine, du garage, ou dans certaines annexes. Le but est justement de remettre tout ça en ordre petit à petit.

Une fois que tout sera correctement schématisé, nous prévoyons de faire de grosses modifications et mises en conformité. Mais avant de toucher à quoi que ce soit, j’aimerais partir d’un plan correct et fidèle à la réalité.

Merci encore pour ton aide, ça m’aide à avancer.

  • #7
Cory a dit:
Comment les nommer sur un schéma unifilaire ?
TBG – TB1 – TB2 – TB3 ?
Oui.

Deuxième point : il y a beaucoup de disjoncteurs.
Comment les identifier ?
AA1, AA2, ...
Cliquez pour agrandir...

Re:
Tu nommes les disjoncteurs AA1, AA2, etc.
Comment appelles-tu les différentiels ?
Et pourrais-tu, par exemple, nommer les disjoncteurs Q1, Q2, jusqu’à Q37 ?

Je te remercie pour ton aide.

  • #8
En fait, peu importe la manière de nommer pourvu que ce soit dans un ordre logique et que la réalité corresponde aux schémas unifilaires et aux plans de position.

  • #9
Cory a dit:
En fait, peu importe la manière de nommer pourvu que ce soit dans un ordre logique et que la réalité corresponde aux schémas unifilaires et aux plans de position.
Cliquez pour agrandir...

Merci Cory,
Et quant j'ai un Disjoncteur qui Protege ma ligne ver le tableaux Grenier par exemple et que mon tableaux Grenier a un Disjoncteur ou Différentiel en tete de ligne, c'est bien comme cela que je dois le desiner sur mon shéma Unifilaire ?

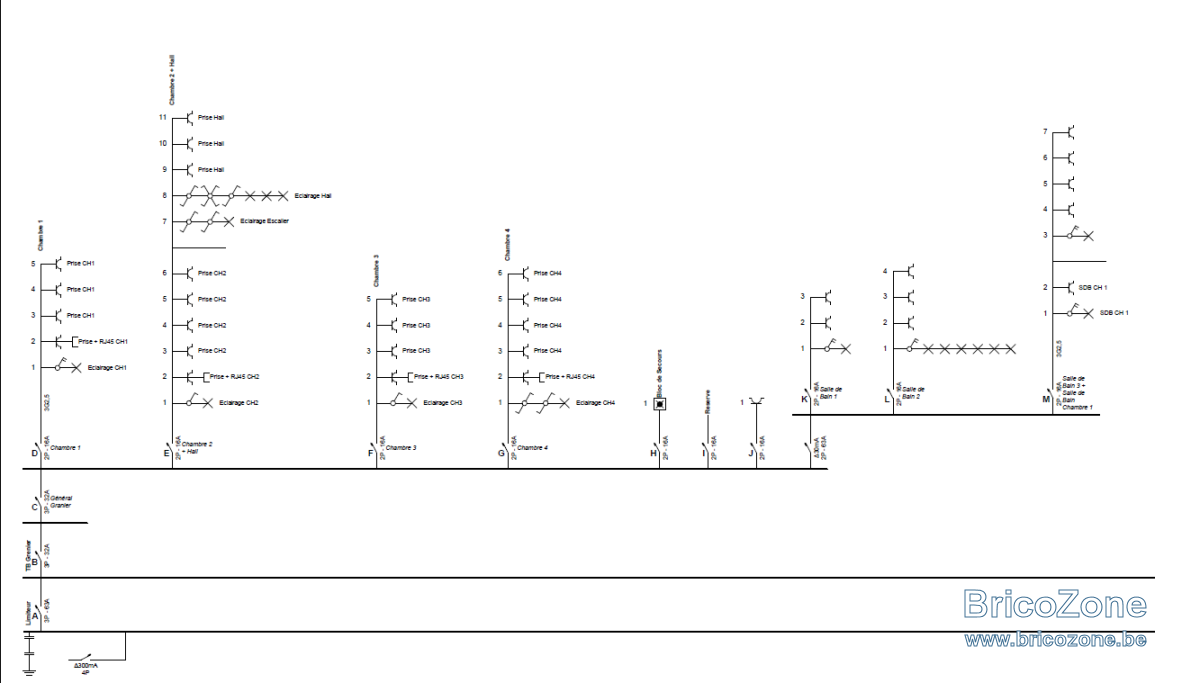

Capture d'écran 2025-11-23 081415.png


Je te remercie beaucoup, les questions ont l’air simples mais cela m’aide beaucoup :)

  • #10
Oui, c'est bon.
Comme j'ai dit, il faut que la numérotation corresponde à la réalité, au schéma unifilaire et au plan de situation.

  • #11
Voir si c'est une installation domestique, il doit y avoir d'autres règles pour un hôtel ou assimilés

  • #12
Notamment éclairage de fuite et de secours et accord pompier.

  • #13
BG1000 a dit:
Voir si c'est une installation domestique, il doit y avoir d'autres règles pour un hôtel ou assimilés
Cliquez pour agrandir...
Bonjour, et merci

ici ont parle bien d'une maison privée. :)

  • #14
Cory a dit:
Notamment éclairage de fuite et de secours et accord pompier.
Cliquez pour agrandir...
Oui, j’ai bien conscience des règles et des demandes, etc., mais ici ce sont vraiment des premiers plans pour y voir plus clair.
Je te remercie pour tes réponses, qui vont me permettre d’y voir plus clair.

  • #15
Perso, ce que je fais toujours, c'est simplement mettre la lettre du disjoncteur qui protège le coffret.

Si le disjoncteur C du coffret principal protège le coffret grenier, dans le grenier, les disjoncteurs seront nommés C-A, C-B, C-C.
Les points seront nommés C-A1, C-A2, etc,...

Ainsi, on connaît toutes les protections amont.
Si plusieurs coffrets en chaîne, on aura par exemple C-C-A1. On sait ainsi qu'il y a le disjoncteur C du premier coffret, le disjoncteur C du second, puis, celui du coffret.


C'est ce qui me semble le plus logique.


Si on fini l'alphabet, on passe à AA, AB, AC, etc,...

Dernière édition:
  • #16
flashman a dit:
Perso, ce que je fais toujours, c'est simplement mettre la lettre du disjoncteur qui protège le coffret.

Si le disjoncteur C du coffret principal protège le coffret grenier, dans le grenier, les disjoncteurs seront nommés C-A, C-B, C-C.
Les points seront nommés C-A1, C-A2, etc,...

Ainsi, on connaît toutes les protections amont.
Si plusieurs coffrets en chaîne, on aura par exemple C-C-A1. On sait ainsi qu'il y a le disjoncteur C du premier coffret, le disjoncteur C du second, puis, celui du coffret.


C'est ce qui me semble le plus logique.


Si on fini l'alphabet, on passe à AA, AB, AC, etc,...
Cliquez pour agrandir...
Salut, je te remercie de ta réponse. C’est vrai que cela semble être une bonne idée également. Mais en gros, il n’y a pas de règle à proprement parler, il faut trouver une logique qui convienne à tout le monde :)

Merci :)

  • #17

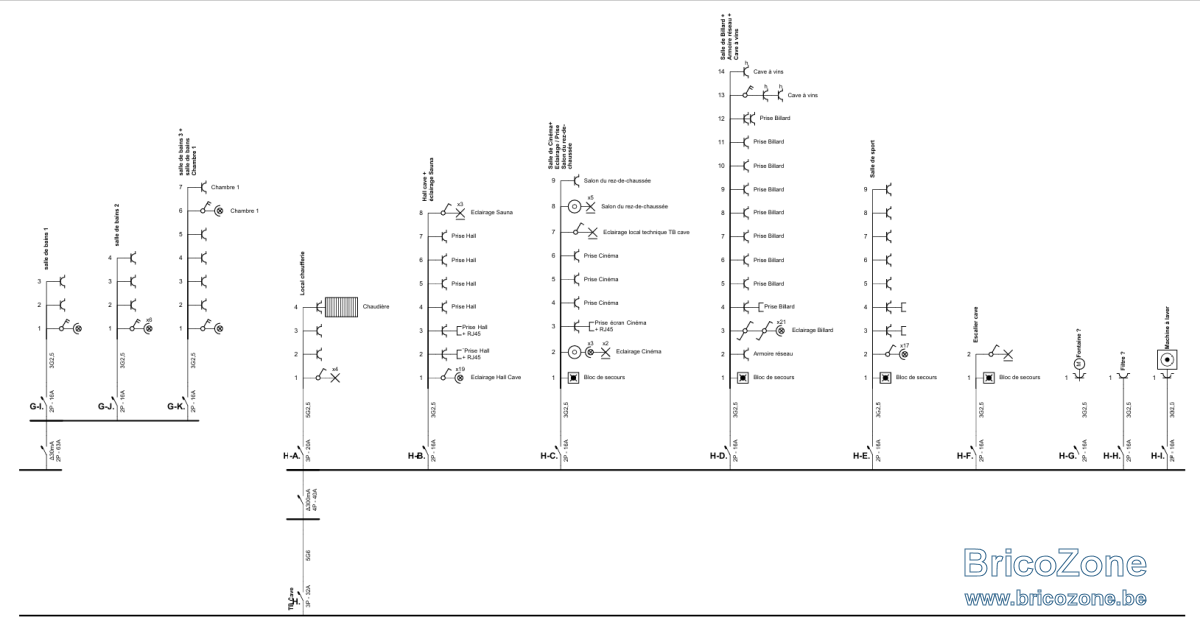

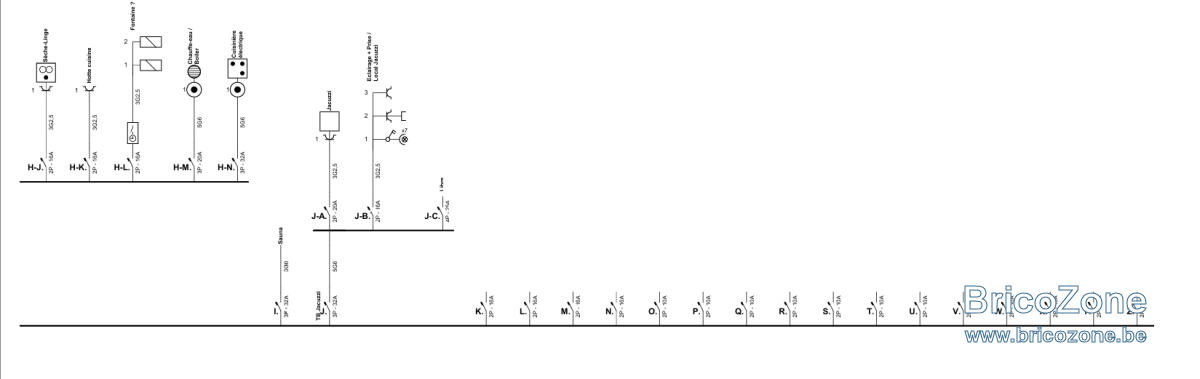

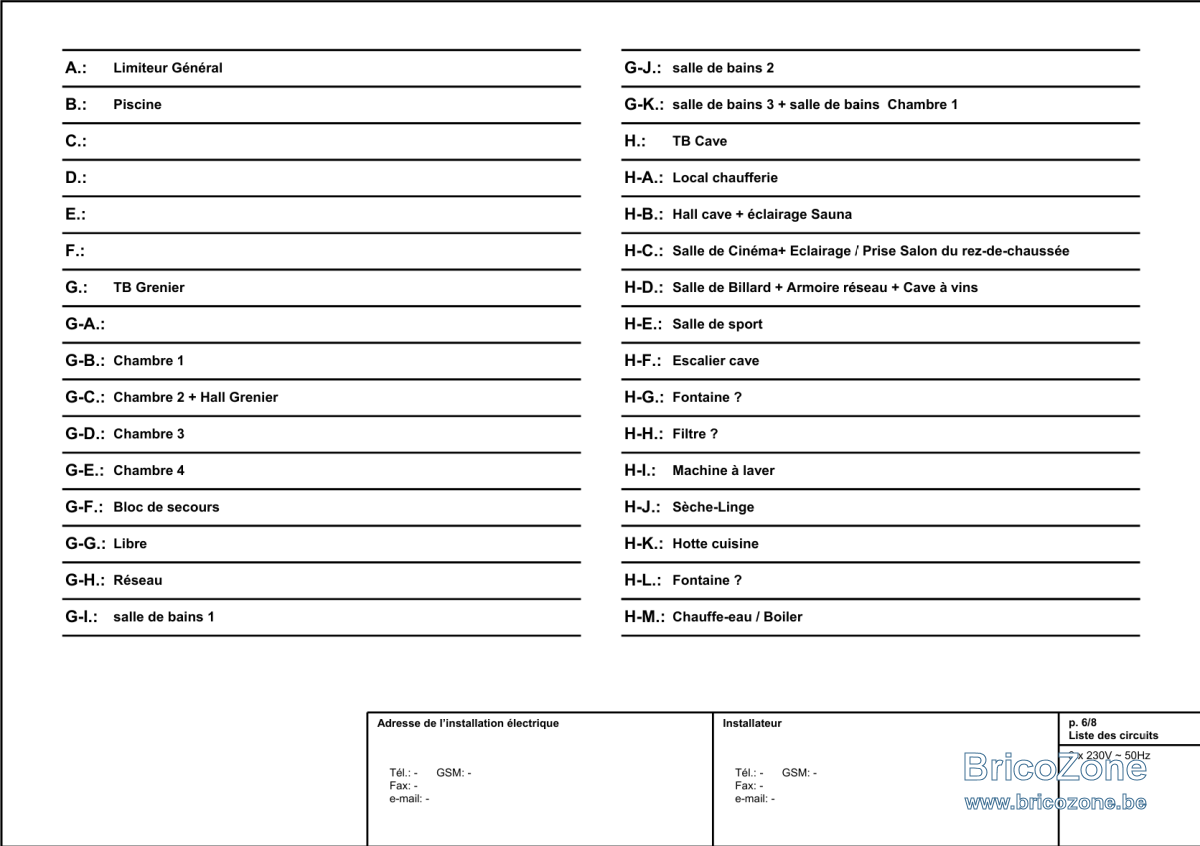

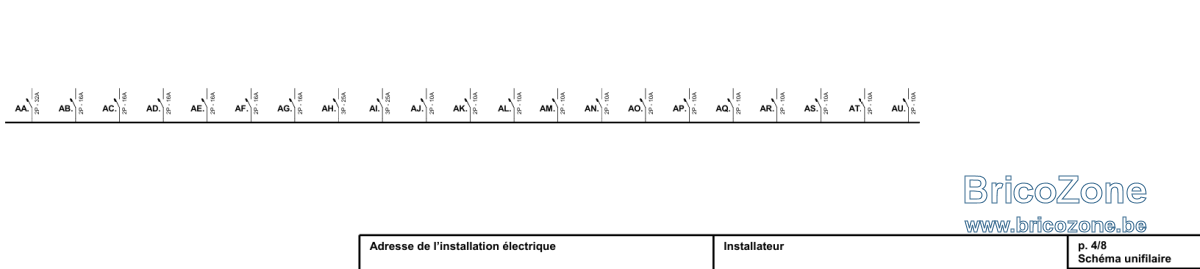

Pensez-vous que ce style de schéma est compréhensible ?

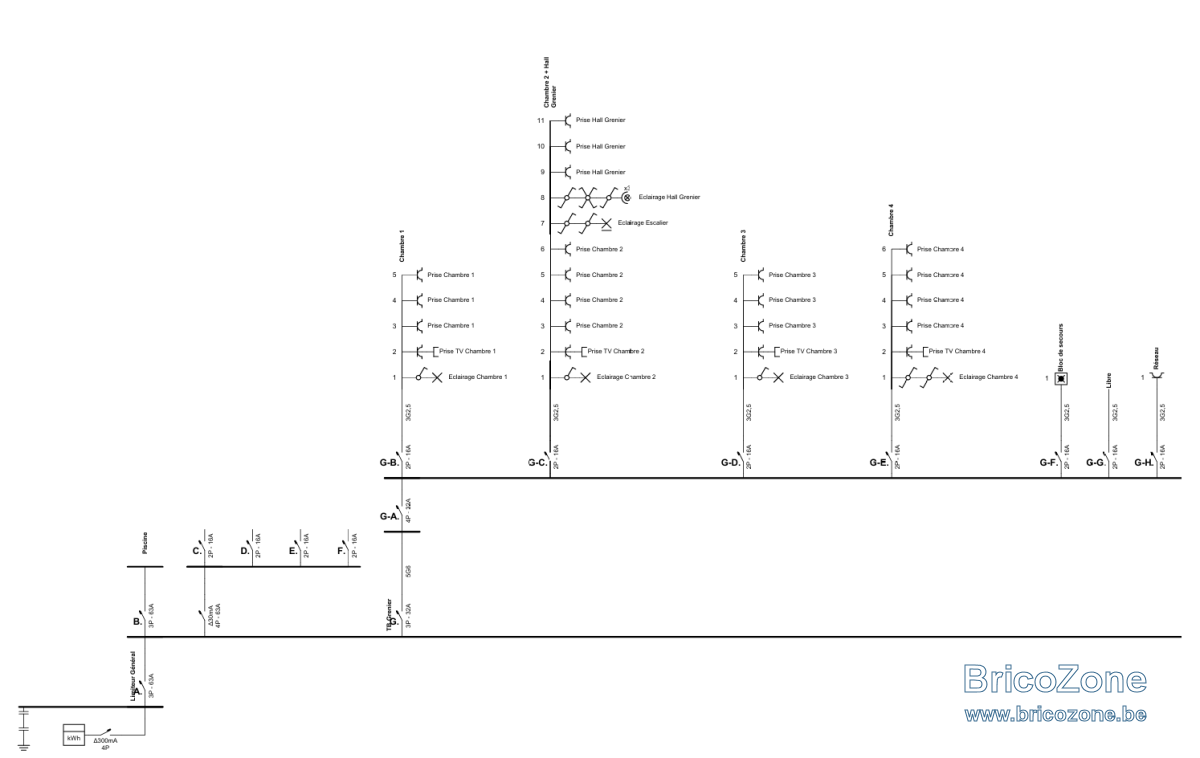

Capture d'écran 2025-11-23 210226.png
Capture d'écran 2025-11-23 210238.png

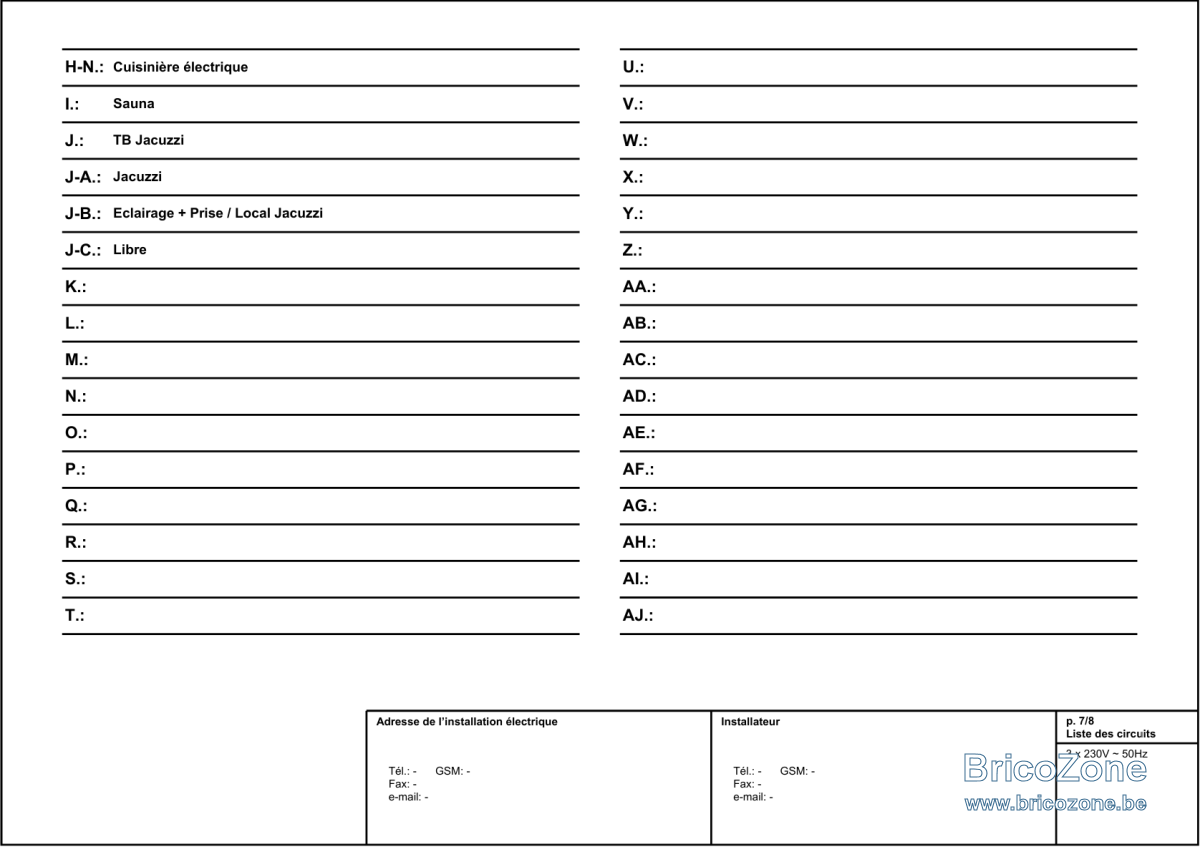

Capture d'écran 2025-11-23 210250.png

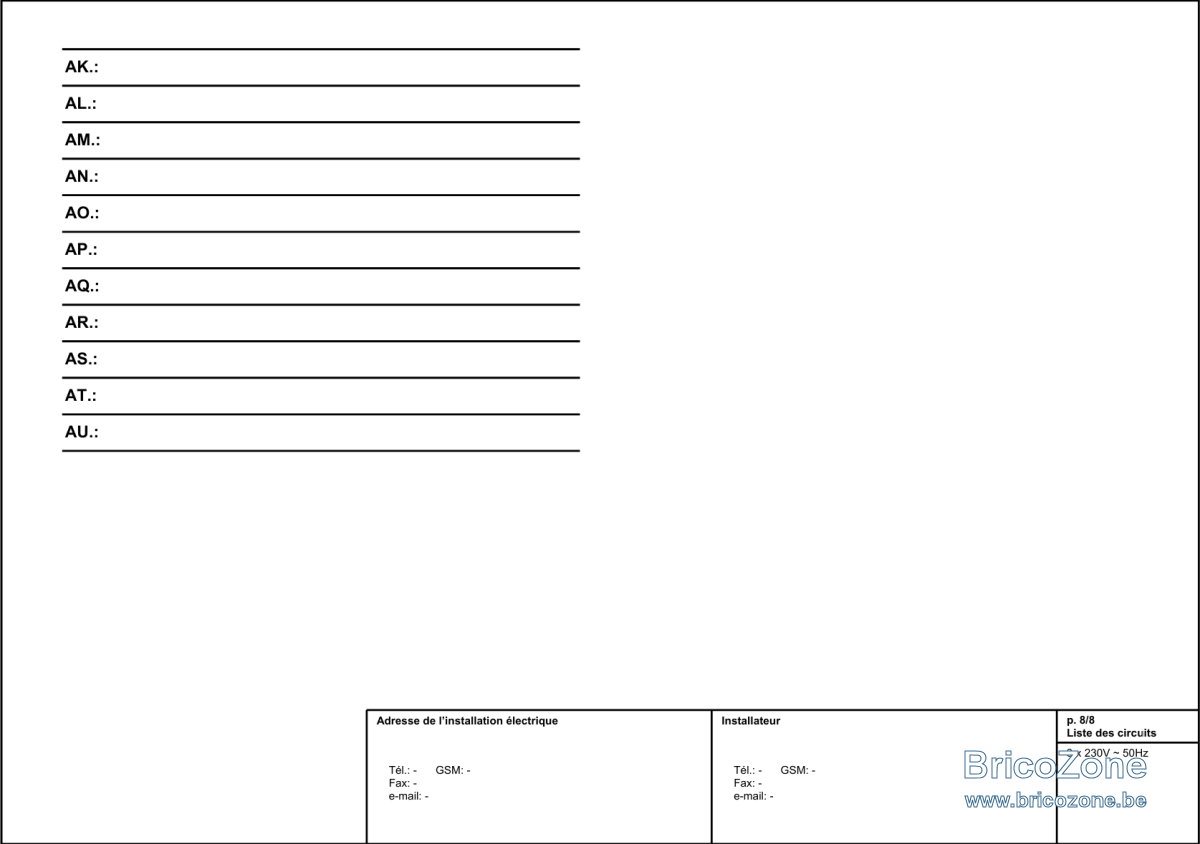

Capture d'écran 2025-11-23 210300.png
Capture d'écran 2025-11-23 210314.png
Capture d'écran 2025-11-23 210331.png
Capture d'écran 2025-11-23 210343.png

  • #18
C'est compréhensible, oui.

Mais, perso, si coffret secondaire, je préfère utiliser une nouvelle feuille (où plusieurs).

+ propre je trouve.


Je note juste "coffret piscine" au niveau du disjoncteur,
et, je place un titre en tête de feuille (style "coffret piscine"). Permet d'avoir direct la vue d'ensemble.

Sur cette feuille, on mettra juste le disjoncteur du coffret précédent, comme on le fait avec le 300mA sur le coffret principal.




Après, tant que c'est compréhensible, c'est ce qui compte.

  • #19
Après, là, il y a un problème, certains éléments devraient être derrière 30mA et n'y sont pas... (Peut-être vérifier si c'est bien le cas).

  • #20
flashman a dit:
Après, là, il y a un problème, certains éléments devraient être derrière 30mA et n'y sont pas... (Peut-être vérifier si c'est bien le cas).
Cliquez pour agrandir...
Oui, je sais que l’installation électrique de cette villa est une véritable catastrophe. J’aimerais réaliser des plans que je pourrai corriger pour obtenir quelque chose conforme à la réalité, puis procéder aux modifications. Mais cela ne va pas être facile, car la villa est très grande et a été partiellement rénovée, malheureusement de façon assez désordonnée d’après ce que je constate.

Ce que je ne comprends pas, c’est qu’il n’existe aucun plan pour une maison d’une telle ampleur.

Merci de tes conseils

Connectez-vous pour répondre ici.
