Sectionneur terre

flashman

• 5 Août 2025

• #21

C'est simplement qu'il n'y a pas de neutre... C'est du mono venant du 3x230V...


Attention, la gaine noire du câble doit obligatoirement rentrer dans le coffret.



Jenramac

• 5 Août 2025

• #22

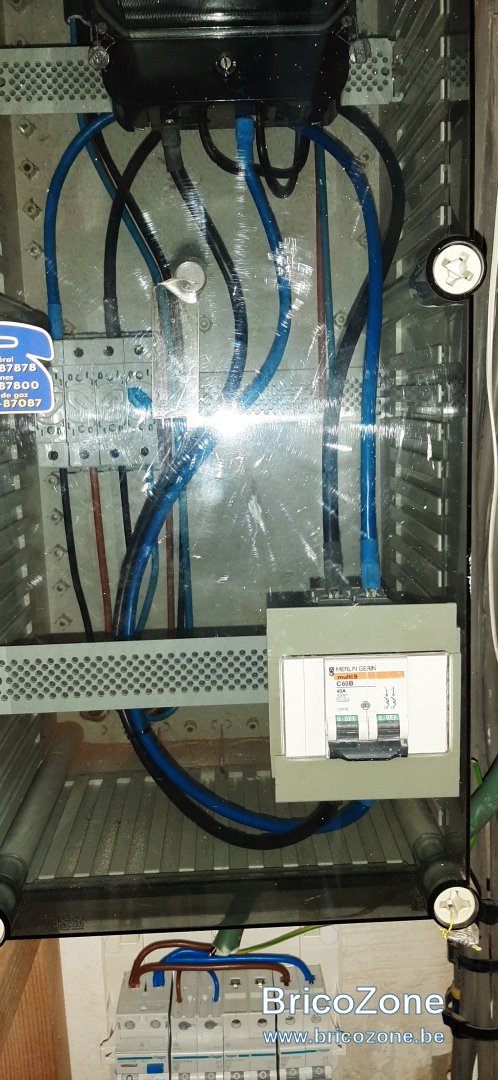

Dommage, j'avais crû en voyant le coffret du compteur que oui. Je vais déplacer le petit coffret pour faire rentrer le câble. On peut mettre une boîte genre dérivation pour pouvoir prolonger le câble sortant du compteur ? C'est si en cas pour plus tard.



flashman

• 5 Août 2025

• #23

Non, pas de boîte. Le câble doit obligatoirement arriver sur le différentiel 300ma d'un seul tenant.



Jenramac

• 5 Août 2025

• #24

Bonsoir,
Existe-t-il une méthode pour reboucher proprement les passages d'anciens câbles dans un coffret ou un boîtier d'encastrement? Des obturateurs spécifiques?



BG1000

• 6 Août 2025

• #25

https://gigatek.be/fr/niko-hydro-bo...gK5Y50XDS8Ow8Ns4CxwHitKNqYswVKXEaAvgOEALw_wcB
A adapter en fonction du diamètre



Jenramac

• 12 Août 2025

• #26

Bonjour,
Pour les pictogrammes à mettre sur les coffrets, on m'a fourni des autocollants notés :
2 x 230 V
Donc sans neutre, pourtant quand je fais la mesure au multimètre entre le bleu et la terre, j'ai 0V et entre la terre et la phase j'ai entre 220-230 VAC, donc pour la conformité, je peut mettre cet autocollant ou bien je dois mettre un :
1x 230 V + N



Cory

• 12 Août 2025

• #27

Bonjour,
Vous mettez 2x230V simplement, parce qu'il peut être possible que cela change en fonction des travaux ou intervention sur les cabines de distribution.
Les indications classiques sont :
2x230V
3x230V
3x400V+N



Jenramac

• 12 Août 2025

• #28

Je dois aussi mettre le triangle de danger électrique ?
Et seconde question, quand on parle de nommer les différents circuits au niveau officiel, c'est de mettre la lettre donnée sur le plan du style A, B, C, D ou bien Prises Bas, Eclairage Bas, Prise Haut, Eclairage Haut ou les deux ?
Presque fini, juste quelques câbles à bien fixer dans la cave, les pictogrammes et noms sur les coffrets



Cory

• 12 Août 2025

• #29

Oui pour le triangle.
Sur le schéma unifilaire, chaque disjoncteur ou différentiels doivent être nommé par une lettre et chaque dérivation doit être numérotée.
La numérotation doit correspondre avec le plan de situation.
Les boites, à l'exception des boites terminales, ne doivent figurer que sur le plan de situation.
Il suffit de voir les nombreux modèles sur le forum.
Et, petit rappel, les boites doivent rester accessibles.



Jenramac

• 12 Août 2025

• #30

Merci. Deux boîtes de dérivation accessibles aisément.



Jenramac

• 14 Août 2025

• #31

Bonsoir à tous.
Contrôle réussi !
Merci à tous.
