Marc72 a dit:

Lave-linge, lave-vaiselle, boulloire électrique, machine à café, sèche-cheveux, ...
Sur n'importe quoi on est vite à 2000W, avec moitié moins de puissance (quitte à allonger un peu la durée) on combinerait plus facilement.
Délestage la prochaine étape ?

Cliquez pour agrandir...

Je fais la lessiveuse et le sèche linge ensemble ou la voiture.
Les ordinateurs/projo/friteuse/machine à pain et pompe à chaleur ECS sont sur l'autre onduleur.
C'est vraiment top



xixou

• 2 Septembre 2022

• #502

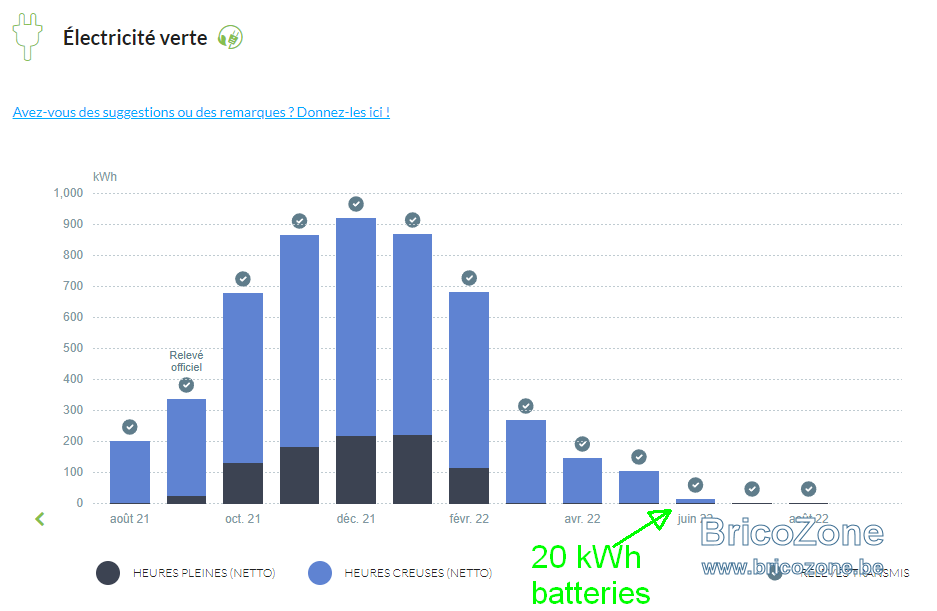

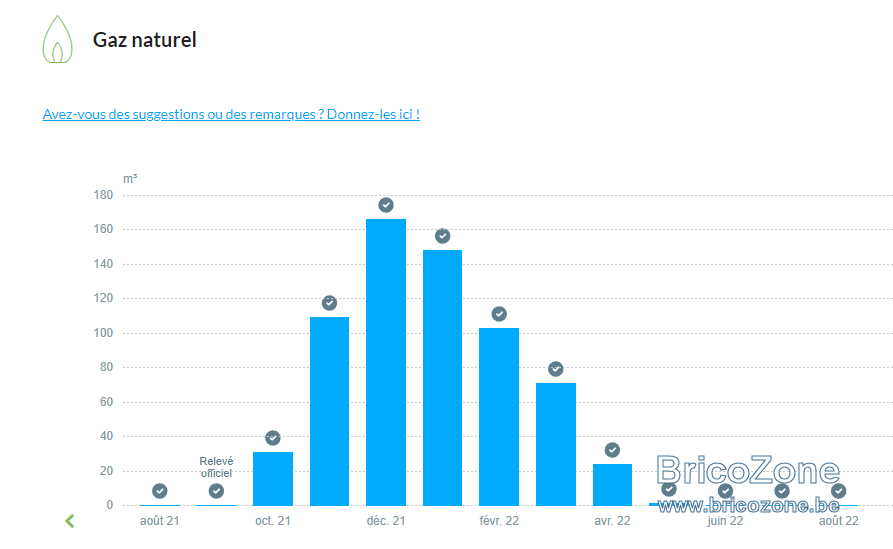

Voilà la conso depuis que les 20 kWh sont installés:



xixou

• 14 Septembre 2022

• #503

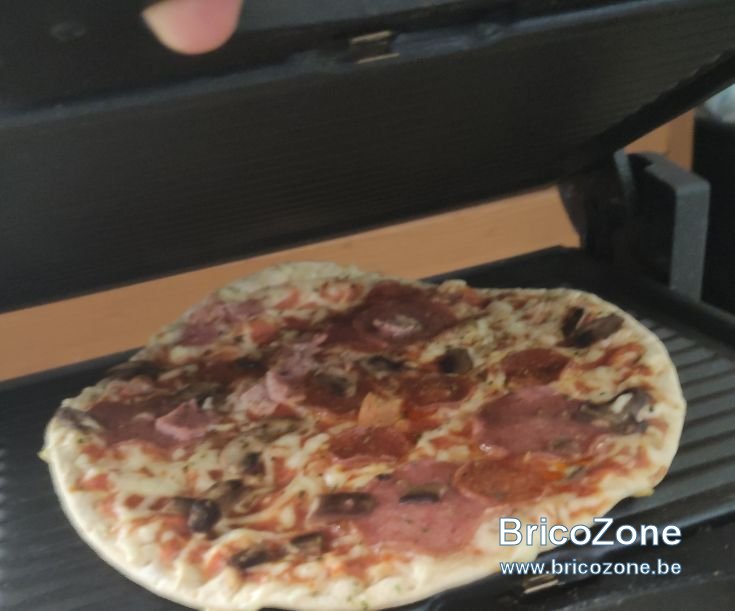

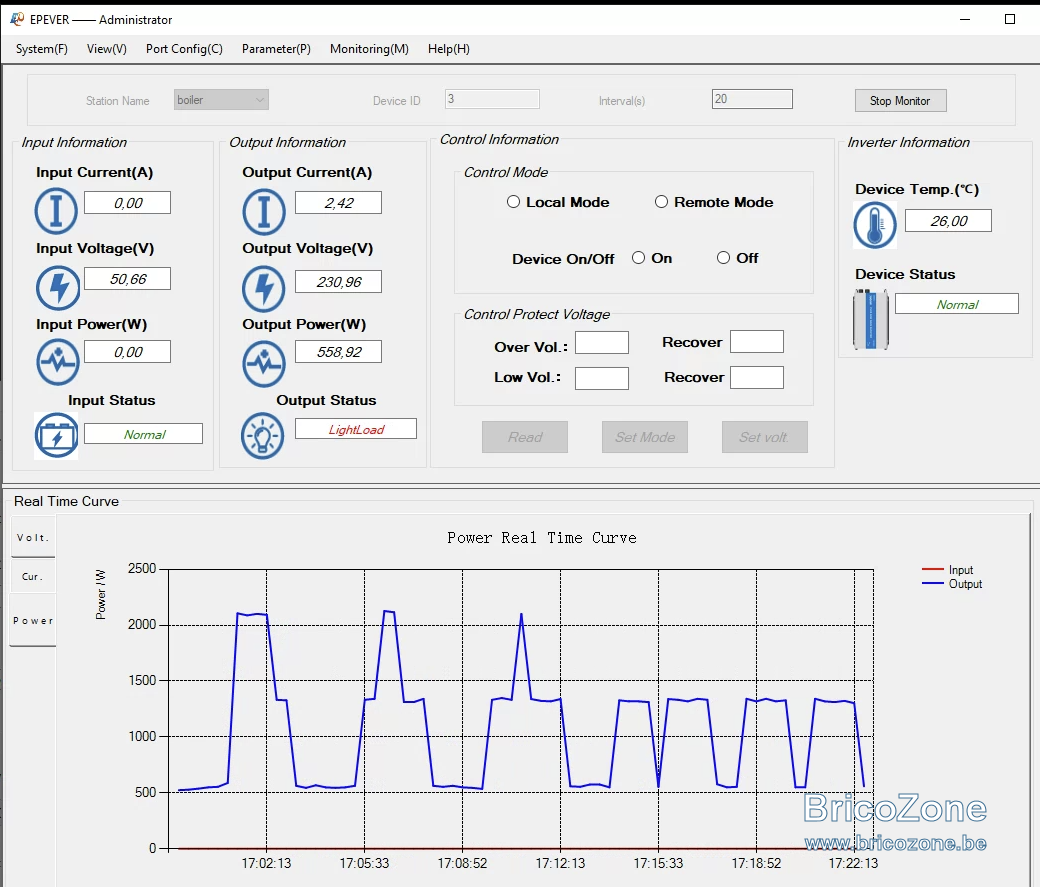

Le four a claqué, pizza chauffée au panini solaire



Sleeper85

• 24 Septembre 2022

• #504

Bonjour,

Ce topic est très intéressant.
Je prévois de faire de même sur un site isolé.
Je n'ai pas lu toutes les pages mais j'ai compris que le système de xixou a évolué au fur et à mesure pour avoir aujourd'hui un stockage en 48v de 20kWh avec des batteries LiFePO4, deux onduleurs, deux chargeurs solaire plus toutes les applications gravitant autour. Et d'autres on fait de même avec des config différentes.

J'aimerai échanger avec vous et centraliser les infos dans un fichier Google Sheet qui serait partagé et où chacun pourrait communiquer sur le système qu'il a mis en place ( référence du matériel installé, applications et principe de fonctionnement ).

Ceci permettrait d'avoir une vue claire et donner des idées quand au choix du matériel.

Je pourrait préparer un fichier template avec une page à compléter par personne / système.

Qu'en pensez-vous ? Seriez vous d'accord d'y participer ?

Bàv

Clément



Dernière édition: 24 Septembre 2022

xixou

• 24 Septembre 2022

• #505

Oui ça pourrait être bien.
Je te propose de faire des tabs dans le fichier pour les catégories.
Je dirais par example:
onduleurs
chargeurs
batteries
cables, connecteurs et mise en série de batteries
panneaux et supports
balancers
protections et boitiers
outils
monitoring
autres et adaptations



Sleeper85

• 24 Septembre 2022

• #506

Voici une première ébauche, j'ai sûrement oublié plein de choses afin de décrire au mieux votre système.

Le document est accessible à tout le monde via le liens ci-dessous (inutile de le télécharger, à modifier en ligne).

https://docs.google.com/spreadsheets/d/1O2dlpgVuY1tm6cUSLeFM_5ky_Zy9BUwTa6_sIXH-WFI/edit?usp=sharing

Exemple avec mon petit système utilisé lors de notre camping cet été.

Les menus déroulant avec choix peuvent être écrasé avec ce que j'ai oublié, je peux les ajouter ensuite.

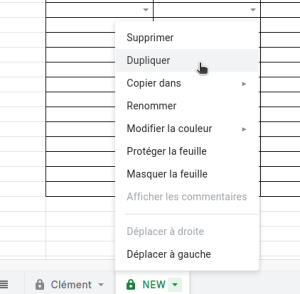

Clic droit dupliquer pour créer une nouvelle feuille à votre nom.



Vous en pensez quoi ?

Je ne suis pas du tout expert dans le domaine et aucunes expérience avec les batteries au Lithium.

J'aurai aimé qu'on puisse décrire le fonctionnement du système notamment l'interaction avec les applications.

A suivre...

Bàv

Clément

@xixou je viens de voir votre message, j'analyse ça après le soupé



Sleeper85

• 25 Septembre 2022

• #507

@xixou

Ma première idée, si possible, est d'avoir une page par projet / personne. Mais en fonction du nombre d'infos à communiquer peut-être qu'un fichier par personne sera nécessaire.

J'aimerai aussi qu'il soit possible de comprendre facilement comment les panneaux sont connectés ensemble. Deux ensemble en série connecté en parallèle par exemple.

A propos des balancers et d'autres points je ne sais pas ce qu'il y a comme infos à communiquer et donc dur pour moi de mettre en forme le fichier.

On pourrait essayer de compléter votre configuration pour y voir plus clair jusqu'à obtention d'un résultats satisfaisant.

Bàv

Clément



xixou

• 25 Septembre 2022

• #508

Je ne veux pas trop faire de papaerasseie excelle/google sheet et tout ça pour être honnête avec toi Clement.

Mais j'aime faire des vidéos:

J'ai trouvé un moyen d'avoir accès n'importe où aux stats de mes BMS:



Sleeper85

• 25 Septembre 2022

• #509

Oui je comprend que certains points sont difficiles à expliquer sur papier. On peu faire simple pour commencer.

Le document que j'ai mis en ligne hier rassemble déjà les infos de base. Je veux bien le compléter pour toi mais j'aurais besoin des infos pour le compléter.

On peut le faire en vidéo conférence Je plaisante Si je comprends bien les subtilités de ton système (surtout la partie gestion contrôle) je peux les retranscrire par la suite moi même.

Ce qui m'intéresse surtout c'est de lister les composants utilisés et pourquoi pas de connaître le niveau de satisfaction.

As tu acheté des nouveau onduleur lors du passage de 24v à 48v ?

Aussi j'ai cru comprendre que juger le niveau de charge des batteries LiFePO4 sur base de la tension est compliqué car elle reste stable très longtemps, est-ce correcte ? Comment fais tu ?

Sur notre site isolé au Portugal. Mon système de camping pas cher avec des composants de récup fonctionne mais sans plus. Je pense aujourd'hui à mettre en place quelques choses de plus sérieux à commencer par le chargeur solaire et un onduleur tout en restant avec mes batteries au plomb pour le moment. Mais clairement si je devais acheter des nouvelles batteries ça serait des Lifepo4.

L'idée est d'investir dans des composants qui pourront aussi fonctionner avec des batteries Lifepo4.

Merci



xixou

• 25 Septembre 2022

• #510

Voici, très content du matériel, à part les ventilos des onduleurs trop bruyants que j'ai changé.


Panneaux solaire:
8x405W Ja Solar mono + 8x495W Ja Solar mono.
Site producteur: https://www.jasolar.com/html/en/
Mon choix revendeur: https://nl-zonnepanelen.nl/

Supports panneaux:
Bac à lester Renusol Console Plus
Site producteur: https://www.renusol.com/en/solar-panel-mounting/flat-roof/cs/
Mon choix revendeurs:
https://www.wattuneed.com/fr/
https://www.boutique-photovoltaique.fr/fr

Chargeurs solaire:
2x Epever Tracer AN Series MPPT Charge Controller Tracer10420AN : 100A, 200V solar, 12/24/36/48V Batteries, passifs.
Site producteur: https://www.epever.com/
Mon choix revendeur: https://fr.aliexpress.com/

Onduleurs:
2x Epever IPower-Plus Series(220/230VAC) 5000W Pure Sine Wave Inverter, IP5000-42-Plus, 48V LIFEPO4 Support.
Attention 2 ventilateurs 12V très bruyants, à remplacer par des plus silencieux.
Je les ai remplacé par ceci (il faut swapper le + et le - sur la fiche blanche des ventilos):
92 mm Fan 92 x 25 mm PC Fan Dual Ball Bearing 92 mm Case Fan 12 V Fan DC Brushless Cooling Fan 2500 rpm sur Amazon/GDSTIME
Site producteur: https://www.epever.com/
Mon choix revendeur: https://solarv.de/

Batteries:
2x48V Winston 200Ah cells (16 cellules en série x2).
Site producteur: https://en.winston-battery.com/
Mon choix revendeur: https://shop.gwl.eu/Winston-40Ah-200Ah/


Balancers:
2 x JK BMS 2 A bluetooth.
Site producteur: https://www.jkbms.com/
Mon choix revendeur: https://fr.aliexpress.com/

Câbles 6 mm2 pour les panneaux.
Câbles 50 mm2 pour le DC. Fusibles DC 150A
Protection 30mA et disjoncteur 20A AC,2.5 mm2 pour l'AC.
Connecteurs MC4, pinces et autres:
Mon choix revendeurs: Ebay, Amazon, Brico, https://allo.solar/, ...

Busbars:
2x Bep Marine Busbar 8 Studs.
Site producteur: https://www.bepmarine.com/en/Products/Connectors-and-Insulators/Pro-Installer-Bus-Bars
Mon choix revendeur: https://www.svb-marine.fr/


Coffret de mise en parallèle 2-3-4-5 entrées avec sectionneur DC intégré x2
Mon site d'achat: https://www.wattuneed.com/fr/



xixou

• 25 Septembre 2022

• #511

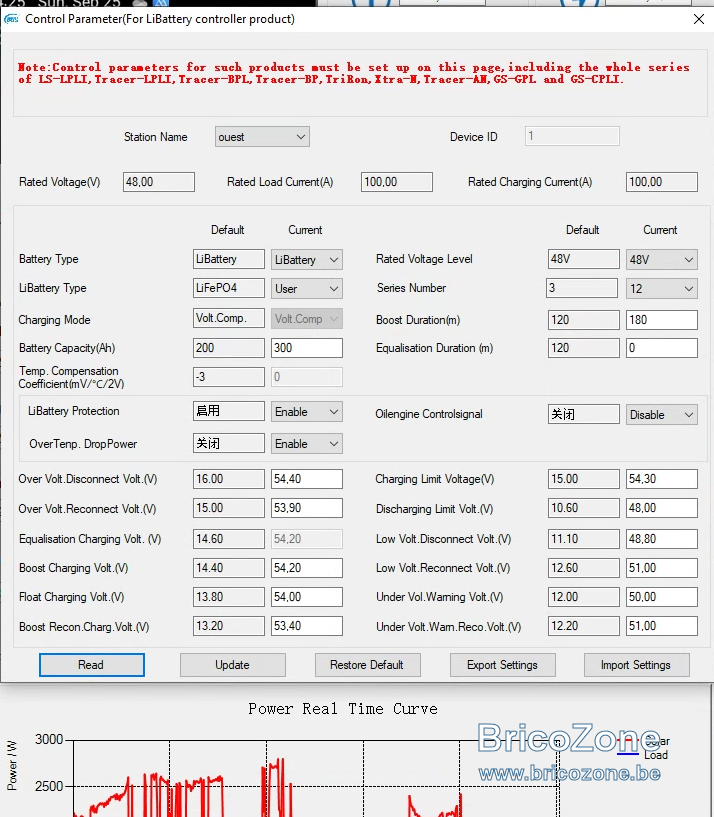

Pour la gestion de la tension de charge c'est fait au niveau chargeur solaire, avec leur application sous windows et un câble USB RS485, j'utilise ces paramètres:



xixou

• 25 Septembre 2022

• #512

Pour limiter la décharge, je le fais via le menu LCD des onduleurs:

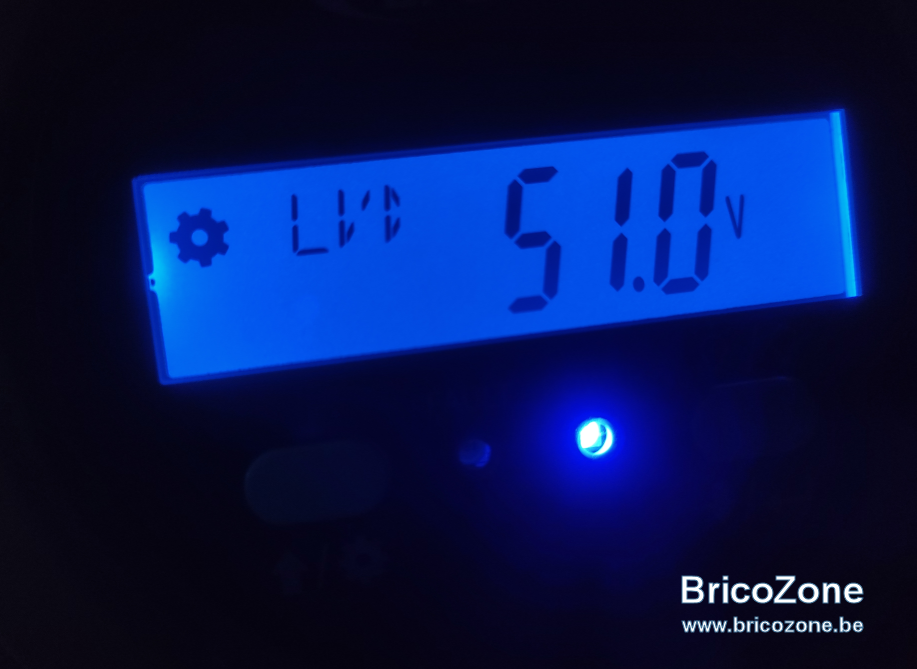

L'onduleur pour la lessiveuse; séchoir et charge de la voiture: 51V

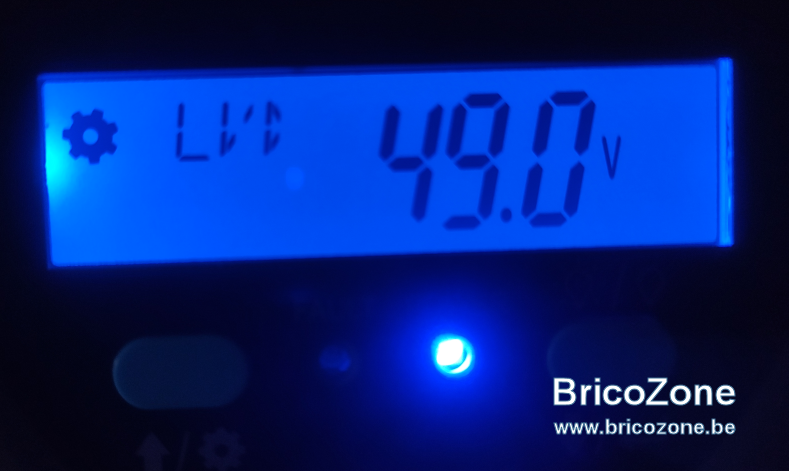

Pour l'onduleur qui alimente les PC, projo, friteuse, pompe à chaleur, eau chaude sanitaire: 49V.

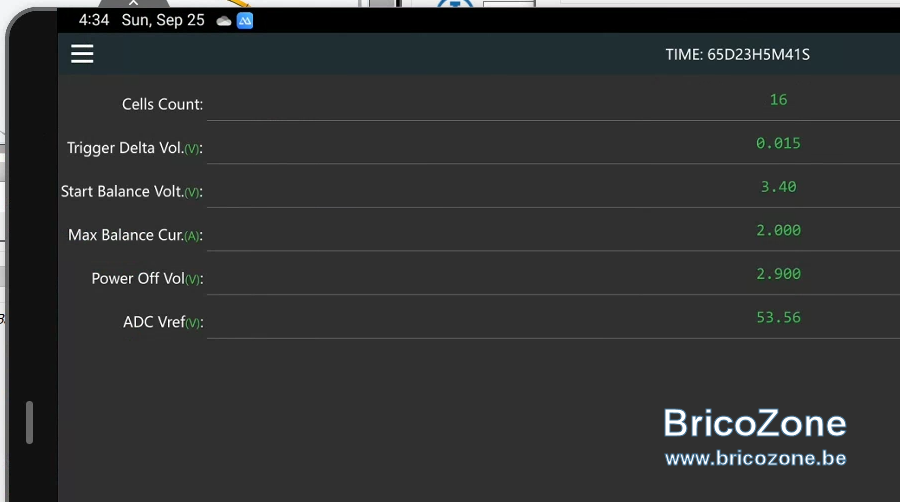

Pour le balancer, je ne fais que du top balancing:

Production pour les deux nouveaux chargeurs solaire pour le moment: 7 MWh.



Dernière édition: 25 Septembre 2022

Sleeper85

• 25 Septembre 2022

• #513

Un grand merci pour toutes ces infos avoir tout dans un seul post c'est du luxe

Comment sont câblé les panneaux solaire ?

8x405W Ja Solar mono en série mis en // avec 8x495W Ja Solar mono en série ?

Ah oui pourquoi avoir tout en double ? pour la sécurité ? j’avais lu au début que c'était pour ne pas mélanger vos batteries plomb d'âge / qualité différente ce que je comprend mais après être passé au Lithium ?



Dernière édition: 25 Septembre 2022

xixou

• 25 Septembre 2022

• #514

J'ai commencé avec 1 panneau, puis deux puis 4 puis 8 puis 16.
Du coup ça explique les branchements

J'ai au final une situation hybride de parallèle/série (8 panneaux de gauche en série et parallèle, idem avec les paneaux de droite, hybride série et parallèle).
2 panneaux en série, puis deux autres en série, mis en parallèle.
Idem plus loin.
ces deux là étant à nouveau mis en parallèle au niveau du boitier mise en parallèle.

Attention ça ne fonctionnerait pas si les panneaux étaient différents.

Je voulais également garder une tension basse (80V) et ne pas tout mettre en série pour éviter des électrocutions (ça passerait limite en 150V/200V sur les derniers chargeurs solaire).

Je suis passé du plomb au lifepo4 d'un coup, mais j'ai commencé avec un seul pack de 24V de lifepo4.



Sleeper85

• 27 Septembre 2022

• #515

Bonsoir,

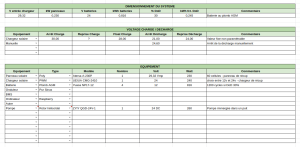

J'ai complété le fichier Excel avec les infos de Xixou, je l'ai fait en deux pages comme ce sont deux système distinct.

Les champs en jaune pale sont complété automatiquement ( il est important de garde l'ordre des équipements ).

Le temps pour une charge complète des batteries vide (fonction du DoD) est évidement théorique

J'ai mis le DoD à 90% je ne sais pas si il est encore plus bas ?

Je ne sais pas si les panneaux de 405w alimente la lessiveuse, séchoir et charge de la voiture ou inversement ?

Je ne sait pas non plus à combien de Volt les onduleurs reprenne la décharge ?

Pour le reste je penses ne pas avoir fait d'erreur, les paramètres d'arrêt de décharge du chargeur solaire sont sûrement trop bas ? mais comme il n'y a pas de consommation DC ce n'est pas un problème.

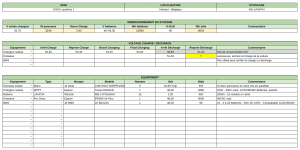

Xixou système 1



Xixou système 2



Bonne soirée

Clément



xixou

• 27 Septembre 2022

• #516

Oui il faut compter 90% de décharge.

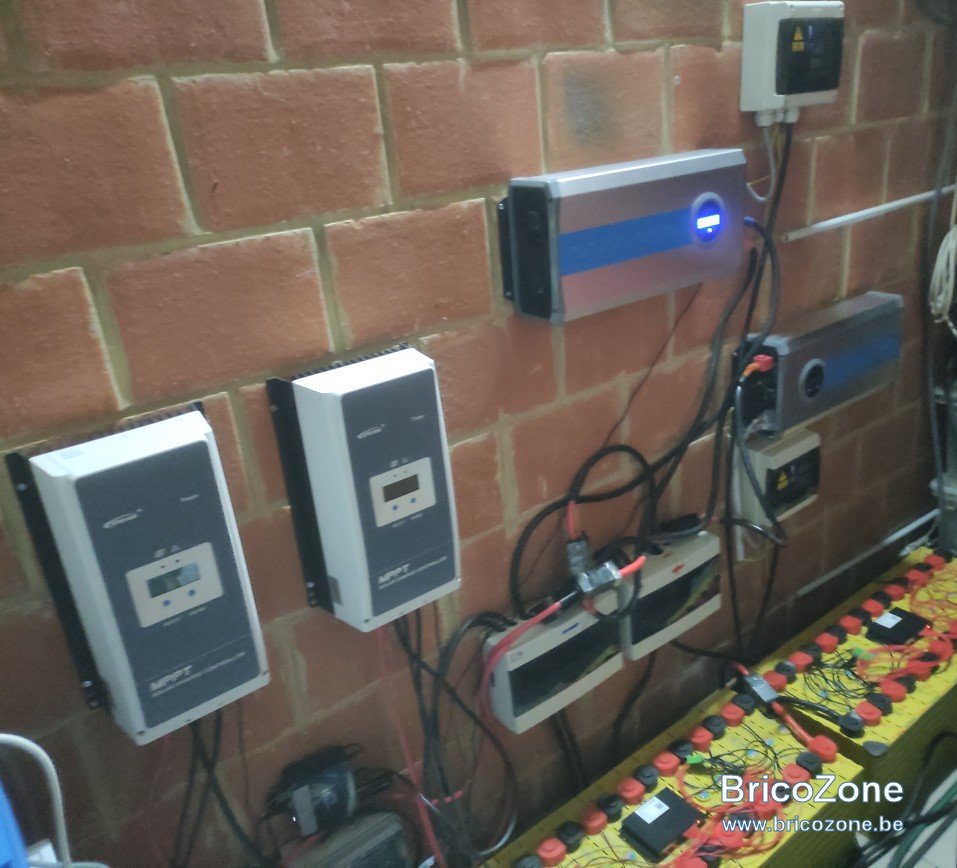

Il y a un bus bar, tout le DC est partagé ensemble (batteries, chargeurs et onduleurs).
La sortie AC des onduleurs est séparée.

Il y a deux onduleurs, deux chargeurs solaire et deux BMS.
Edit: je vois que tu les as séparés dans deux tableaux.

J'ai mis la reprise de l'onduleur de tension comme ceci:
52.5V (49V décharge max)
53.0V (51V décharge max)
Bonne soirée aussi.



Dernière édition: 27 Septembre 2022

Sleeper85

• 27 Septembre 2022

• #517

Oui j'ai fait deux tableau en pensant que s'était deux systèmes totalement indépendant, je comprend pas du coup le bus bar avec le DC partagé ? Ceci voudrait dire que les 20kWh de batteries sont disponible pour chaque onduleur ? Comment sont raccordées les chargeurs ? Il n'y a pas de conflits ?

J'ai mis la reprise de l'onduleur de tension comme ceci:
52.5V (49V décharge max) => il alimente quoi ?
53.0V (51V décharge max) => il alimente quoi ?



xixou

• 28 Septembre 2022

• #518

Pas de conflits non. Les 20kWh de batteries sont disponible pour chaque onduleur.
Les chargeurs sont raccordés sur le busbar comme le reste (+ et -).

J'en avais fait une vidéo sur mon ancien système:



52.5V (49V décharge max) => Pc, PAC, ...
53.0V (51V décharge max) => Voiture, lessiveuse et sèche linge (je ne charge pas la voiture en même temps que la lessiveuse).



Dernière édition: 28 Septembre 2022

Sleeper85

• 28 Septembre 2022

• #519

Bonjour, merci pour les précisions et la vidéo



Nudji

• 28 Septembre 2022

• #520

Hello à tous,

Je me permets de squatter un peu ce poste qui est une mine d'idées et d'informations ! Grand merci à l'initiateur et aux différents pionniers de l'autonomie.

N'étant pas électricien il y a pas mal de chose que j'ai dû relire à 5-10x avant de comprendre ... mais c'est plaisant de décrypter et d'apprendre des choses pas forcément évidentes.

En surfant sur le site de Victron (marque dont j'ai entendu parler au bureau), j'ai trouvé du blah blah pas mal foutu pour rattraper la base qu'il me manquait et de la vos propos sont devenus largement plus compréhensibles !

Je me permets de partager le powerpoint de présentation au format PDF ...
Ainsi que le simulateur Victron Excel pour le dimensionnement des PV ...

Il y a des informations fort utiles dans ces deux documents qui aident à comprendre le process.
