Smart Meter Huawei - 2 onduleurs - 3x230V

F

francois12

• 13 Septembre 2022

• #1

Vive la belgique...

Ma situation:

• Réseau 3x230V - 40A
• 2 onduleurs SUN2000 monophasé

Je souhaite placer un module pour suivre ma consommation afin de savoir quand je produit/consomme et optimiser tout cela. A terme, je placerai des batteries (2x 5kWh - 1 jeu par onduleur)

Vu que j'ai choisi des onduleurs SUN2000, je regarde dans la même marque. Leur smartmeter à l'air ok sur papier.

La ou je suis embêté, c'est que j'ai du placer 2 onduleurs vu que j'ai du 3x230V et je ne sais pas si je dois placer 2 smart meter mono ou 1 triphasé.

• Avec des mono, je pourrai gérer cela comme si j'avais 2 réseaux élec. Je n'ai pas l'info sur la 3eme phase et pas de vue globale
• Avec le triphasé, j'aurai la vue globale mais a terme, je ne pourrai mettre que 1 onduleur dessus.
• 1 tri et 1 mono ?

Question subsidiaire: les smart meter 3phasé existe en 100A et 250A. Il semble impossible d'avoir le 100A. La précision est de 1% -> Je me dit que le 250 n'est pas une bonne idée (j'aurai entre + 2,5A et -2,5A d'erreur, ce qui est énorme)

Merci pour vos idées



F

fdreno

• 13 Septembre 2022

• #2

Je ne connais pas les produits Huawei (et leur connectique), mais oui si vous voulez une vue d'ensemble (reflet de ce que votre compteur voit), un smart meter triphasé (ou 3x monophasé) est indispensable



Marc72

• 13 Septembre 2022

• #3

Un seul smart meter, chaque onduleur sait très exactement ce qu'il produit et le meter est là pour récupérer la consommation du bâtiment qui est en triphasé donc : 1xMeter triphasé

Ps: Tant qu'il n'y a pas de batteries ou un mode injection limitée, inutile de les placer en cascade ou d'utiliser un dongle, tout peut être ajusté via l'nterface web de Fusionsolar



F

francois12

• 13 Septembre 2022

• #4

Marc72 a dit:

Un seul smart meter, chaque onduleur sait très exactement ce qu'il produit et le meter est là pour récupérer la consommation du bâtiment qui est en triphasé donc : 1xMeter triphasé

Ps: Tant qu'il n'y a pas de batteries ou un mode injection limitée, inutile de les placer en cascade ou d'utiliser un dongle, tout peut être ajusté via l'nterface web de Fusionsolar

Cliquez pour agrandir...

Je n'avais pas vu qu'il était possible de mettre les onduleurs en réseau. J'ai reparcouru le mode d'emploi et c'est déjà plus clair même si c'est light. Je n'ai pas de batterie mais je n'aime pas faire quelque chose qu'il faudrait changer plus tard

Vu que les onduleurs ont le wifi et sont connectés au réseau pas besoin de smart dongle complémentaire

Sinon une idée au niveau du boitier triphasé ? Quid de l'erreur avec la version 250A ?



Marc72

• 13 Septembre 2022

• #5

Le dongle centralise la gestion au niveau local, ce peut être nécessaire dans certains cas. (Si au moins 2 onduleurs doivent limiter l'injection simultanément ou synchroniser la charge batterie sur plusieurs unités)

Le dongle peut aussi intégrer la production d'onduleurs tiers via smartmeters. supplémentaires mais je ne maitrise pas cette partie et n'en sait pas plus.

Pas d'intérêt au 250A si vous ne dépassez pas 100A...



A

Albusch

• 24 Octobre 2022

• #6

Bonjour,

J'ai exactement le même projet, réseau en 3x230 sans neutre, deux onduleurs mono Huawei Sun2000, et le smart meter tri-phasé.
Seulement je vais installer des batteries, 3x 5kW avec son master qui la gère. Problème là c'est que Huawei dit ne pas pouvoir connecter les batteries sur les deux onduleurs séparés.

Du coup je suis parti sur 2x batteries 5kW avec un master pour un onduleur et 1x 5kW ayant aussi son master pour le deuxième onduleur.

Est-ce bien correct?
@Marc72
Vous parliez de cascade si présence de batteries, vous pouvez expliquer svp?

merci !



Nustu

• 24 Octobre 2022

• #7

Marc72 a dit:

Pas d'intérêt au 250A si vous ne dépassez pas 100A...

Cliquez pour agrandir...

Le DTSU666-H 100A est renseigné uniquement pour le 3x400V+N (3P4W).
Pour du 3x230V (3P3W) il faut le DTSU666-H 250A selon Huawei.



A

Albusch

• 24 Octobre 2022

• #8

C’est sûr car 3P3W = 3 phase 3 wire (3fils)
Mais qu’est-ce qu’avoir les onduleurs en cascade et dans mon cas, est-ce que cela s’y prête en huawei?

problématique chez huawei, il faut donner les numéros de série pour qu’ils répondent, seulement je préfère savoir avant d’acheter - cercle vicieux…



F

francois12

• 24 Octobre 2022

• #9

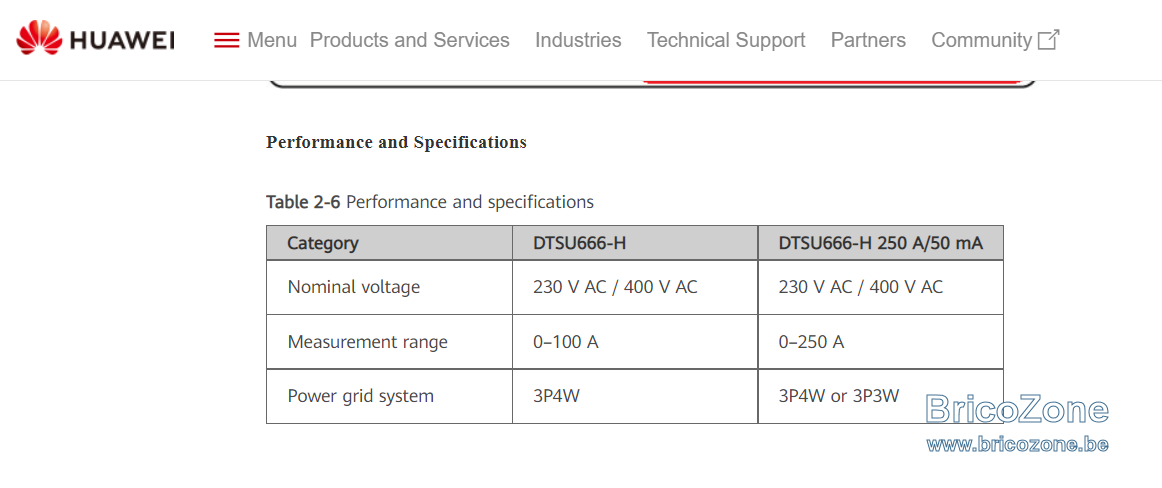

Nustu a dit:

Le DTSU666-H 100A est renseigné uniquement pour le 3x400V+N (3P4W).
Pour du 3x230V (3P3W) il faut le DTSU666-H 250A selon Huawei.

Voir la pièce jointe 125125

Cliquez pour agrandir...

J'ai commandé le 250A depuis 1 mois. Délai de livraison... inconnu

@Albusch C'est quoi que tu appelle master ?

De ce que j'ai compris, tu peux avoir une batterie sur sur chaque onduleur. si tu veux avoir 3 batteries, il faut 3 onduleurs mais ca commence a couter cher car il faut a chaque fois le module de commande (+ un 3eme onduleur)

Pour la batterie, si je dois en mettre une, je pense que je changerai mes onduleurs par un seul, tri phasé et compatible 230V. J'espère que d'ici la, ca existera



A

Albusch

• 24 Octobre 2022

• #10

@francois12
Le master, c’est le module de commande auquel tu fais référence.
J’ai commandé le 250A , on l’a reçu en 5 jours. je pensais avoir deux packs de batteries.
1: de 10kW et 2: de 5kW. Ainsi le deuxième (plus petit) fonctionnerait pour la phase que j’utilise le moins. On essaie toujours d’équilibrée les phases mais c’est la théorie. On verra en pratique.

le triphasé 230 simple onduleur, solaredge le fait. J’ai déjà un onduleur triphasé Se9k, pour du 10kW, mais n’est pas hybride, donc incompatible pour des batteries je pense. Je l’avais acheté en 2017.

et depuis un mois, le prix des batteries solaredge a atteint un sacré plafond, vu la demande.

je tâte encore…



A

Albusch

• 25 Octobre 2022

• #11

Je viens de lire les autres postes sur le PV en 3x230, et cela me semble evident qu'il n'y ait aucune solution miracle.
Cela dit, je partirais bien sur la solution la plus efficiente, c-à-d pour l'investissement que j'y mets, que je puisse récupérer et profiter d'un maximum d'énergie et dépendre un minimum du réseau.

Au vu du prix de l'électricité (ajd, et ne sachant pas où nous serons demain), je veux penser à long terme.

J'ai une installation de 36x panneaux en 200wc, deux strings.
Est-ce mieux trois onduleurs mono et si oui combien?

Sinon mon électricien me propose 2 onduleurs Huawei mono 4,6 L qui donne sur L1/L2 et l'autre sur L2/L3



A

Albusch

• 25 Octobre 2022

• #12

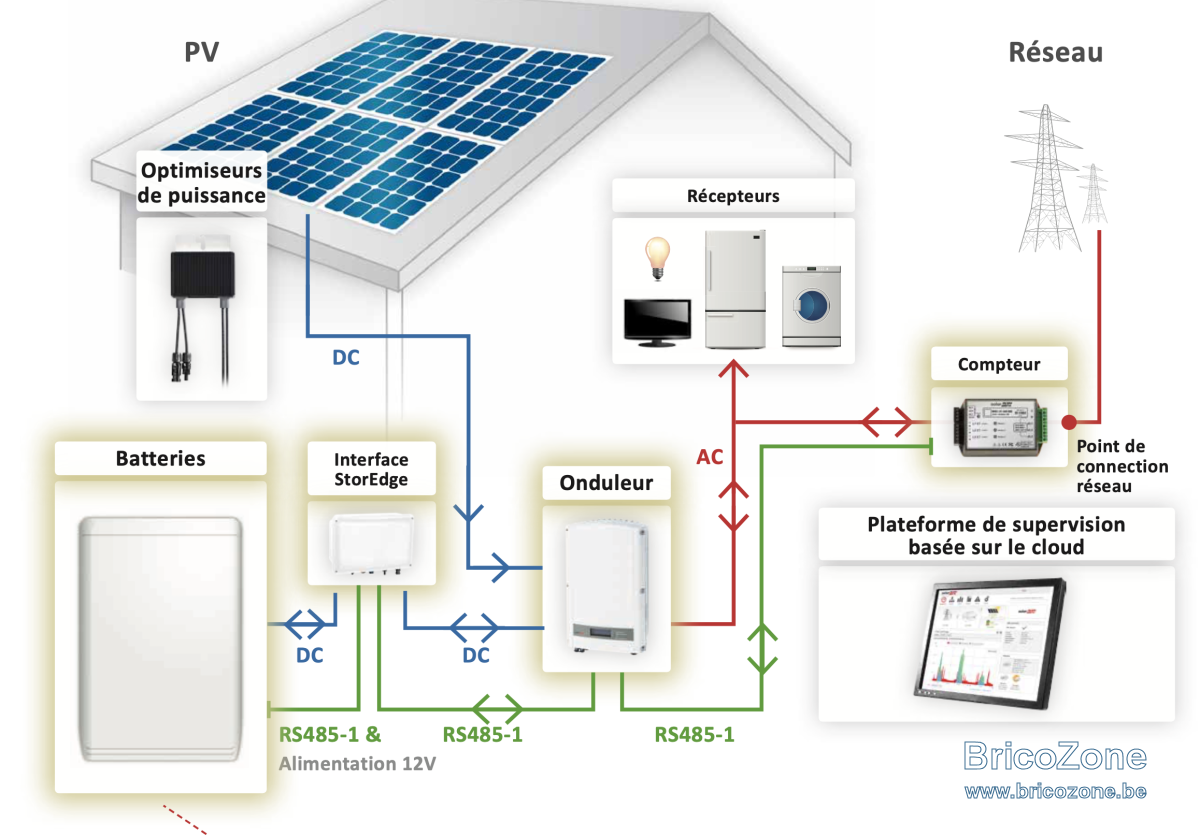

Petite aparté : n'est-ce pas possible de modifier le système d'onduleur SolarEdge SE9K qui est en triphasé, en y ajoutant l'interface StorEdge? les batteries LG sont chères c'est vrai, mais je pourrais fonctionner en tri 3 x 230?



Marc72

• 25 Octobre 2022

• #13

Je réponds vite fait, si besoin ce sera detaille plus tard.

- Compteur sur 3x230V ... Jamais testé avec le DTSU mais le CG340 fonctionne autant sur un L qu'un L0 ou un L1 puisque c'est exactement mon cas.
(Après le compteur ne fait jamais que calculer des ampères vis à vis d'un nombre de volts, pourquoi ça ne fonctionnerait pas en 230V si c'est ok en 400 ?)


Pour ce qui est du passage d'une batterie vers l'autre ce n'est possible qu'en monophasé puisque effectivement le transfer passe par AC...

Il faut donc bel et bien séparer les batteries dans ce genre de cas ...
(Les limites du système)



Dernière édition: 25 Octobre 2022

A

Albusch

• 25 Octobre 2022

• #14

@Marc72

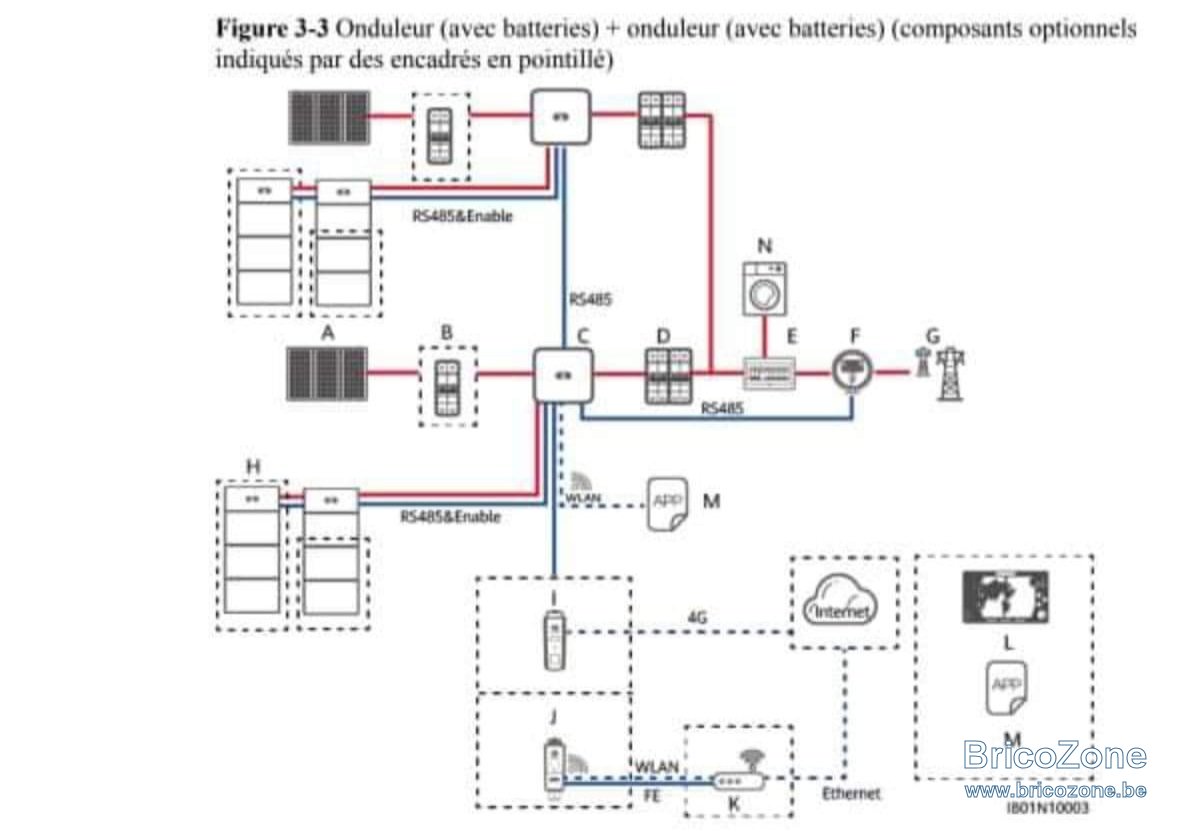

milles mercis, ce schéma est vraiment bien détaillé.
Je pense faire comme sur le deuxième schéma, deux ensemble de batteries (un par onduleur) pour du triphasé 230



Marc72

• 25 Octobre 2022

• #15

Albusch a dit:

@Marc72

milles mercis, ce schéma est vraiment bien détaillé.
Je pense faire comme sur le deuxième schéma, deux ensemble de batteries (un par onduleur) pour du triphasé 230

Cliquez pour agrandir...

Vous le trouverez de meilleure qualite dans le PDF du manuel de la Luna2000 (normalement)

Dans tous les cas fournir son pack batterie à chaque onduleur est quand même mieux, y compris en monophasé.



F

francois12

• 25 Octobre 2022

• #16

bête question mais si les batteries sont sur L1/L2 et L2/L3 par exemple. Si on consomme sur L1/L3, on prend du réseau ou des 2 batteries ?



caribou47

• 26 Octobre 2022

• #17

En pratique oui on pompe sur le réseau, mais il est possible que les batteries injectent sur les autres phases pour compenser la consommation et avoir un compteur 'qui ne tourne pas'.
Faudrait qu'un heureux possesseur confirme.



Marc72

• 27 Octobre 2022

• #18

caribou47 a dit:

En pratique oui on pompe sur le réseau, mais il est possible que les batteries injectent sur les autres phases pour compenser la consommation et avoir un compteur 'qui ne tourne pas'.
Faudrait qu'un heureux possesseur confirme.

Cliquez pour agrandir...

Normalement oui, sur un L1 un paramètre permet de définir si on compense uniquement sur la phase ou sur l'ensemble des phases (quand on a un compteur triphasé bien sûr)

Ceci dit je ne l'ai jamais testé donc sans confirmation.



A

Albusch

• 27 Octobre 2022

• #19

Bonjour,
Je vous confirmerai cela dans 2 mois, le temps d'installer Chape/ carrelage puis batteries et éventuellement mon Tableau de distribution



Liste:
1x smart sensor - moniteur triphase DTSU666-H 250A
2x onduleurs mono SUN2000L-4.6KTL-L1
1x Batterie LUNA2000-5-S0 (Contrôleur et 1x 5KW batterie)
1x Batterie LUNA2000-10-S0 (Controleur et 2x5KW batterie)

Pour 11Kwc de panneaux



A

Albusch

• 27 Octobre 2022

• #20

Mon électricien et le tableautier n'étant pas d'accord sur le chemin de protection, voici ce que le l'électricien souhaite:
