Smart Meter Huawei - 2 onduleurs - 3x230V
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet francois12
- Date de début
- #22
Bonjour,
Je vous confirmerai cela dans 2 mois, le temps d'installer Chape/ carrelage puis batteries et éventuellement mon Tableau de distribution
Liste:
1x smart sensor - moniteur triphase DTSU666-H 250A
2x onduleurs mono SUN2000L-4.6KTL-L1
1x Batterie LUNA2000-5-S0 (Contrôleur et 1x 5KW batterie)
1x Batterie LUNA2000-10-S0 (Controleur et 2x5KW batterie)
Pour 11Kwc de panneaux
Si peu de surdimensionnement alors que vous bénéficiez de 15kWh batteries ?
Je ne connais bien sûr pas vos habitudes de consommation ni votre but final mais à première vue pour 11kWc, 2 onduleurs de 3.3kVA ayant chacun 10kWh devraient êtres tout aussi rentables sur les 7 ans qui nous séparent de 2030 en offrant une possibilité de placer un dernier 3.3kVA au besoin.
Edit: Ne pas oublier que chaque batterie offre 2500W de puissance supplémentaire donc le second onduleur de 5kVA ne pourra utiliser que la moitié de sa puissance vers et en provenance des batteries.
- #25
Bonjour,

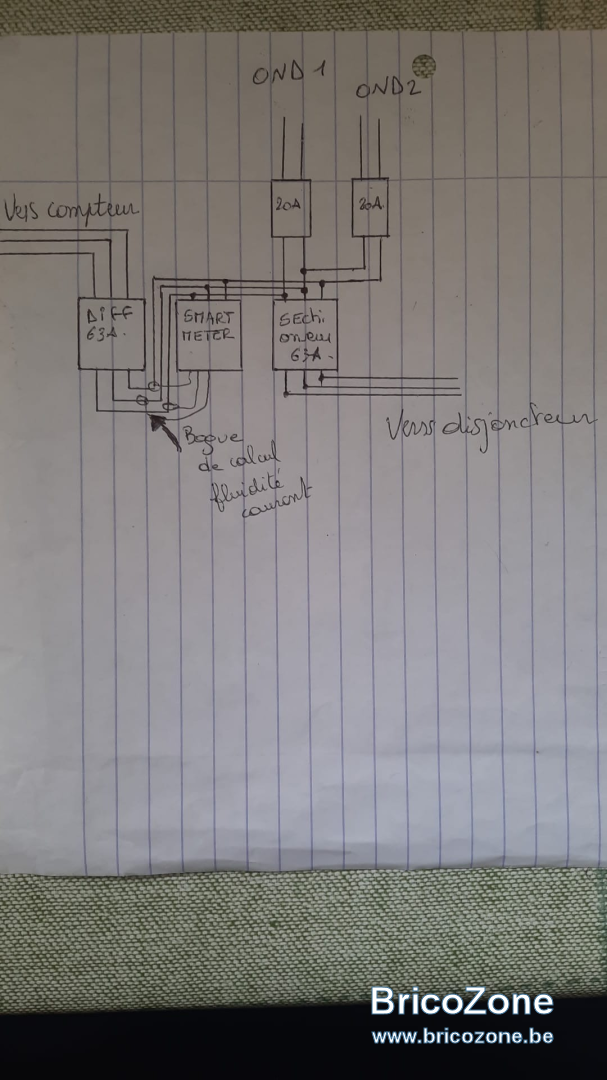

Pour le câblages : Vous êtes à 63+20+20 = 103A.
Le sectionneur doit être à plus de 103A.
Pour le câblages : Vous êtes à 63+20+20 = 103A.
Le sectionneur doit être à plus de 103A.
- #26
Le diff peut rester à 63A, puisqu'il ne risque de prendre maxi 40A dans un sens et 63A dans l'autre?
- #27
Sans connaître les spécificités du lieu et en prenant en compte que la compensation serait toujours d'application jusque 2030 je dirais que 10kVA d'onduleur pour 11kWc de panneaux (si ils sont uniformément repartis) ne justifie pas de placer des batteries.
Celle-ci ne serviront quasi à rien, même pas en cas de panne réseau puisque je ne vois pas de backup-box dans votre configuration.
En 2030 vous aurez des batteries de 7 ans d'âge (restera 3 ans de garantie) lorsque celle-ci deviendront vraiment utiles et c'est un peu dommage si le backup n'est pas un but.
Je dirais que :
2 onduleurs 4.6KTL (5kVA) sans batteries suffisent largement quite à installer des batteries 1 ans ou 2 avant 2030 histoire de leur conserver une garantie plus longue.
ou
Opter pour 2 onduleurs 3KTL (3.3kVA) avec 10kWh de batterie chacun et les batteries auraient alors une réelle utilité.
Si la production est de 11kW (en conditions optimales maximum) 6600W seront injectés et 4400W seront stockés dans les batteries (2200W sur chaque onduleur) sans perte du moindre kWh tout en vous laissant l'opportunité d'un jour couvrir la 3ème phase avec un 3KTL complémentaire.
ou
Ne placer que 5kWh sur chaque onduleur de 3.3kVA, les pertes seront de toute façon ridicules et quelque part 5kWh de plus est vraiment du luxe.
ou
Placer bien plus de panneaux que les 11kWc prévus.
...
(Ce n'est qu'un avis au doigt mouillé)
Celle-ci ne serviront quasi à rien, même pas en cas de panne réseau puisque je ne vois pas de backup-box dans votre configuration.
En 2030 vous aurez des batteries de 7 ans d'âge (restera 3 ans de garantie) lorsque celle-ci deviendront vraiment utiles et c'est un peu dommage si le backup n'est pas un but.
Je dirais que :
2 onduleurs 4.6KTL (5kVA) sans batteries suffisent largement quite à installer des batteries 1 ans ou 2 avant 2030 histoire de leur conserver une garantie plus longue.
ou
Opter pour 2 onduleurs 3KTL (3.3kVA) avec 10kWh de batterie chacun et les batteries auraient alors une réelle utilité.
Si la production est de 11kW (en conditions optimales maximum) 6600W seront injectés et 4400W seront stockés dans les batteries (2200W sur chaque onduleur) sans perte du moindre kWh tout en vous laissant l'opportunité d'un jour couvrir la 3ème phase avec un 3KTL complémentaire.
ou
Ne placer que 5kWh sur chaque onduleur de 3.3kVA, les pertes seront de toute façon ridicules et quelque part 5kWh de plus est vraiment du luxe.
ou
Placer bien plus de panneaux que les 11kWc prévus.
...
(Ce n'est qu'un avis au doigt mouillé)
- #28
J'ignorais que la compensation allait jusque fin 2030 si l'installation est faite avant fin 2023.
Evidemment le prix de l'énergie revendue, est imposé par ORES et quelque part peut être revu à la baisse.
Acheter à 0.66 €/kWh et revendre à 0,31 €/kWh, ne serait-ce pas interessant de stocker chez soi ce qui peut valoir les 0.66?
Si l'installation le permet bien sur. Et le facteur déterminant serait la consommation? au plus je consomme, au plus ce delta sera bénéfique?
concernant le back-up, c'est tellement rare en Wallonie (et oui
), c'est un gros investissement pour ce rare moment.
J'imagine que les 11kWc sont juste insuffisants, je verrai pour en rajouter (les 36x existants sont tous face Sud sans ombre).
La difference de prix entre le 3.3 et le 5 est de 100€ / l'onduleur mais j'imagine que l'idée serait d'attendre les 10 en prenant 3x 3.3 pour profiter des trois phases tout en restant dans le résidentiel?
Si opter pour le 3.3 est la chose à faire, est-ce compatible avec une augmentation du nombre de panneaux?
Et si oui, quel serait les kWc idéal pour nos conditions climatiques?
Evidemment le prix de l'énergie revendue, est imposé par ORES et quelque part peut être revu à la baisse.
Acheter à 0.66 €/kWh et revendre à 0,31 €/kWh, ne serait-ce pas interessant de stocker chez soi ce qui peut valoir les 0.66?
Si l'installation le permet bien sur. Et le facteur déterminant serait la consommation? au plus je consomme, au plus ce delta sera bénéfique?
concernant le back-up, c'est tellement rare en Wallonie (et oui
), c'est un gros investissement pour ce rare moment.J'imagine que les 11kWc sont juste insuffisants, je verrai pour en rajouter (les 36x existants sont tous face Sud sans ombre).
La difference de prix entre le 3.3 et le 5 est de 100€ / l'onduleur mais j'imagine que l'idée serait d'attendre les 10 en prenant 3x 3.3 pour profiter des trois phases tout en restant dans le résidentiel?
Si opter pour le 3.3 est la chose à faire, est-ce compatible avec une augmentation du nombre de panneaux?
Et si oui, quel serait les kWc idéal pour nos conditions climatiques?
- #29
Le courant n'a pas de sens et va vers le consommateur ou le défaut.
Avant et inclus votre sectionneur de 63A, la somme des possibilités est de 103A. Les câbles et protections doivent être adaptés.
Pout ce limiter à 63A, le sectionneur doit être remplacé par un disjoncteur.
Entre les 2 disjoncteurs de 63A, il faut une section de câble adapté à 103A.
- #30

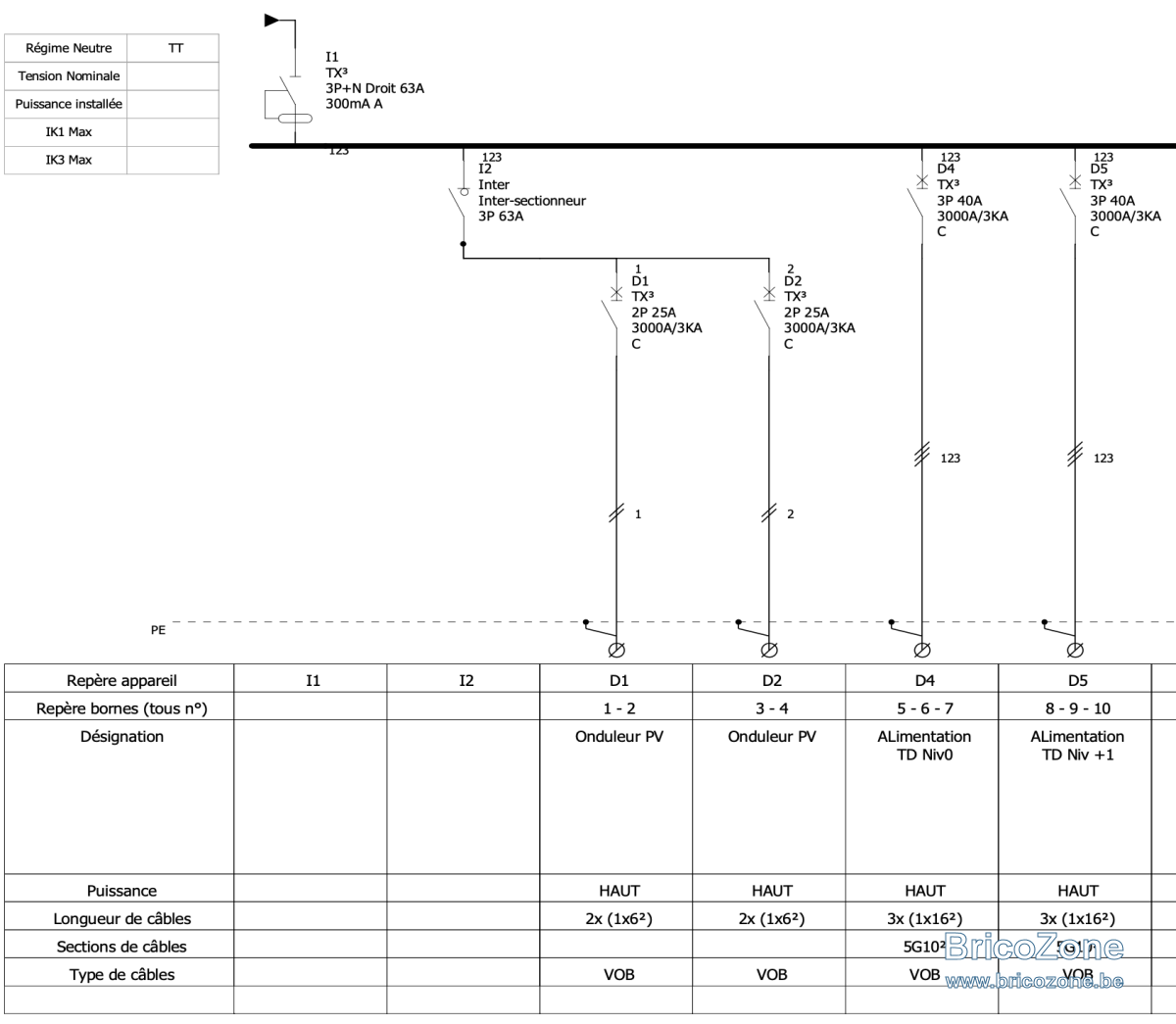

Le dit "sectionneur " est une erreur de nomenclature, il devait dire disjoncteur.
Si le courant est limité à 63A, est-ce vraiment nécessaire de prévoir du câblage de 103A?
L'on prélèvera un maximum de 63A en tirant sur les 40A des disjoncteurs mono des onduleurs, et le reste du réseau mais toujours limité à 63A au total non?
Les onduleurs n'injectent que lorsque le smart meter informe d'une demande et si, soit il reste de l'énergie dans les batteries, soit en provenant des PV.
Batteries à plat la nuit, tous les 63A viendraient du réseau.
- #31
Sur un plan, on fait pas d'erreur ou on prend son bic et on rature.
L'installation s'en fout de ce qui est consommé ou de l'ingénierie qu'il y a derrière.
Quel est le rôle du disjoncteur ? C'est la protection du câble.
Vous pourrez maîtriser l'intensité d'un défaut ? Non.
Donc on adapte la section du câble à la protection et inversement ou vous modifier votre schéma pour rester sous 63A.
L'installation s'en fout de ce qui est consommé ou de l'ingénierie qu'il y a derrière.
Quel est le rôle du disjoncteur ? C'est la protection du câble.
Vous pourrez maîtriser l'intensité d'un défaut ? Non.
Donc on adapte la section du câble à la protection et inversement ou vous modifier votre schéma pour rester sous 63A.
- #33
Je vois que 63A en entrée est un problème.
Avez-vous réellement besoin d'autant de puissance ?
L'idée est de rester sous les 80A (somme des sources) au total => 16 carré.
Ou utiliser un bornier équivalent à 25 carré, et on utilise des câbles adaptés à chaque disjoncteur.
Avez-vous réellement besoin d'autant de puissance ?
L'idée est de rester sous les 80A (somme des sources) au total => 16 carré.
Ou utiliser un bornier équivalent à 25 carré, et on utilise des câbles adaptés à chaque disjoncteur.
- #34
Bonjour LED3
Le compteur intelligent est un 50A (droit à la puissance 19,9 kVA en 3x230V).
En consommateurs, une PAC de 15kW mono (25A) + ECS, 2x point de charge vehicle de 32A mono, Taque induction 8kW tri, ultérieurement PAC piscine 13kW mono, Unité de clim passant par transfo tri 230 -> tetra 380v de 13A max de fonctionnement après transformation et puis le reste c'est l'habitation ordinaire sauf que notre bureau servira de lieu de travail 4jours/5 chauffé/refroidi tous les jours + luminaires.
J'ai apparemment un Bornier 10mm2 pour alimenter 2x autres tableaux
Le compteur intelligent est un 50A (droit à la puissance 19,9 kVA en 3x230V).
En consommateurs, une PAC de 15kW mono (25A) + ECS, 2x point de charge vehicle de 32A mono, Taque induction 8kW tri, ultérieurement PAC piscine 13kW mono, Unité de clim passant par transfo tri 230 -> tetra 380v de 13A max de fonctionnement après transformation et puis le reste c'est l'habitation ordinaire sauf que notre bureau servira de lieu de travail 4jours/5 chauffé/refroidi tous les jours + luminaires.
J'ai apparemment un Bornier 10mm2 pour alimenter 2x autres tableaux
- #35
J'ignorais que la compensation allait jusque fin 2030 si l'installation est faite avant fin 2023.
Evidemment le prix de l'énergie revendue, est imposé par ORES et quelque part peut être revu à la baisse.
Acheter à 0.66 €/kWh et revendre à 0,31 €/kWh, ne serait-ce pas interessant de stocker chez soi ce qui peut valoir les 0.66?
Si l'installation le permet bien sur. Et le facteur déterminant serait la consommation? au plus je consomme, au plus ce delta sera bénéfique?
concernant le back-up, c'est tellement rare en Wallonie (et oui
J'imagine que les 11kWc sont juste insuffisants, je verrai pour en rajouter (les 36x existants sont tous face Sud sans ombre).
La difference de prix entre le 3.3 et le 5 est de 100€ / l'onduleur mais j'imagine que l'idée serait d'attendre les 10 en prenant 3x 3.3 pour profiter des trois phases tout en restant dans le résidentiel?
Si opter pour le 3.3 est la chose à faire, est-ce compatible avec une augmentation du nombre de panneaux?
Et si oui, quel serait les kWc idéal pour nos conditions climatiques?
Stockage: Ce sera tôt ou tard utile mais si le matériel est là, autant l'exploiter pour également réduire les kVA.
Backup : En théorie ... Pour ma part je me situe dans une zone où les pannes sont fréquentes, 3 de plusieures heures minimum à l'annee ainsi que de nombreuses sous-tensions en basse saison.
Différence de prix : Peu importe ces 100€, conserver la possibilité d'avoir une 3 ème phase couverte et 2 MPPT de plus pourrait être intéressant à l'avenir si la consommation augmente. (VE, ...)
Nombre de panneaux : Tous supportent 2*5kWc, que ce soit le 2, 3 ou 6KTL, pas d'incidence.
=> Avec 2 onduleurs (L1) 20kWc, 30kWc avec 3, ...
(A condition de bien choisir les spécifications panneaux)
Combien de kWc : Un maximum afin de privilégier un apport correct par quasi tous temps ? 2030 n'est pas si loin.
(Inutile d'opter pour des panneaux sertis de diamants, 12 panneaux moyens font mieux que 10 au top)
- #36
Merci Marc,
Les panneaux sont déjà installés en 2 strings donc 18 panneaux de 300Wc par String.
De par ton calcul, un 3KTL peut-il supporter 1 string de 18 panneaux -> 5400Wc. On est au dessus des 5000Wc de par 1 panneau. L'onduleur se mettra-t-il en sécurité au delà des 5kW?
Démonter pour décabler tous les panneaux serait un travail fastidieux et couteux. Mais bon, si c'est un plus...
Je n'ai pas la place pour mettre 30kWc de panneaux sur mon toit. En plus des 36x je pourrais ajouter 8x identiques et sur un autre pan de toiture 24x nouveaux. L'on arriverait proche des 20kWc au total. => une exagération?
De par la configuration actuelle, c'est à dire 2 strings de 18x panneaux de 300Wc, il faudrait créer 2x strings de 16 panneaux, 1x string de 12 panneaux et 2x strings de 12 panneaux.
Alors il serait intéressant de placer un module 5kW de batterie par phase qui ne servirait que la nuit. Et au besoin, l'on pourrait ajouter des modules à l'avenir?
Les panneaux sont déjà installés en 2 strings donc 18 panneaux de 300Wc par String.
De par ton calcul, un 3KTL peut-il supporter 1 string de 18 panneaux -> 5400Wc. On est au dessus des 5000Wc de par 1 panneau. L'onduleur se mettra-t-il en sécurité au delà des 5kW?
Démonter pour décabler tous les panneaux serait un travail fastidieux et couteux. Mais bon, si c'est un plus...
Je n'ai pas la place pour mettre 30kWc de panneaux sur mon toit. En plus des 36x je pourrais ajouter 8x identiques et sur un autre pan de toiture 24x nouveaux. L'on arriverait proche des 20kWc au total. => une exagération?
De par la configuration actuelle, c'est à dire 2 strings de 18x panneaux de 300Wc, il faudrait créer 2x strings de 16 panneaux, 1x string de 12 panneaux et 2x strings de 12 panneaux.
Alors il serait intéressant de placer un module 5kW de batterie par phase qui ne servirait que la nuit. Et au besoin, l'on pourrait ajouter des modules à l'avenir?
- #37
18 panneaux par string !?
Quel sont la marque et le modèle des panneaux utilisés ?
(Peut-être 2*9 avec entrée 2 en 1 ?)
L'onduleur n'aura aucun soucis avec un string de 5400Wc, il n'arrivera probablement jamais à cette valeur puisque un second string sera présent et il serait impensable que ce second ne produise pas au moins 400W
Si pas de second string, ce qui dépasse le courrant autorisé ne sera pas exploité, ni en injection, ni vers la batterie => Ecrêté.

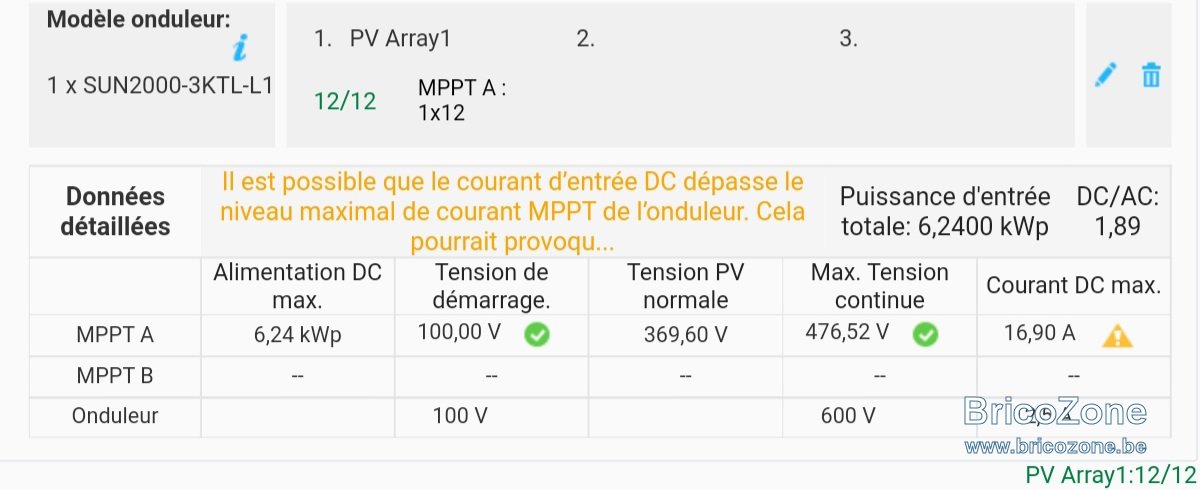

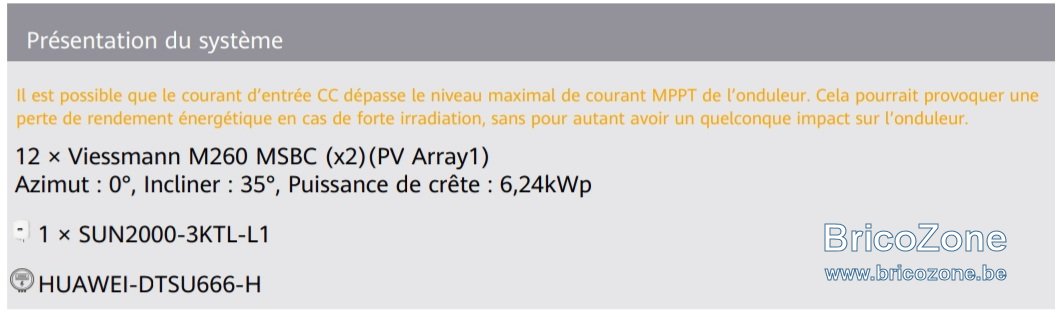

Test rapide en exagérant bien au delà (ampères et Wc)
Et ici le message en entier
Si ça ne lui fera pas grand mal, sortir des limites prévues n'est pas recommandé. (cf garantie)

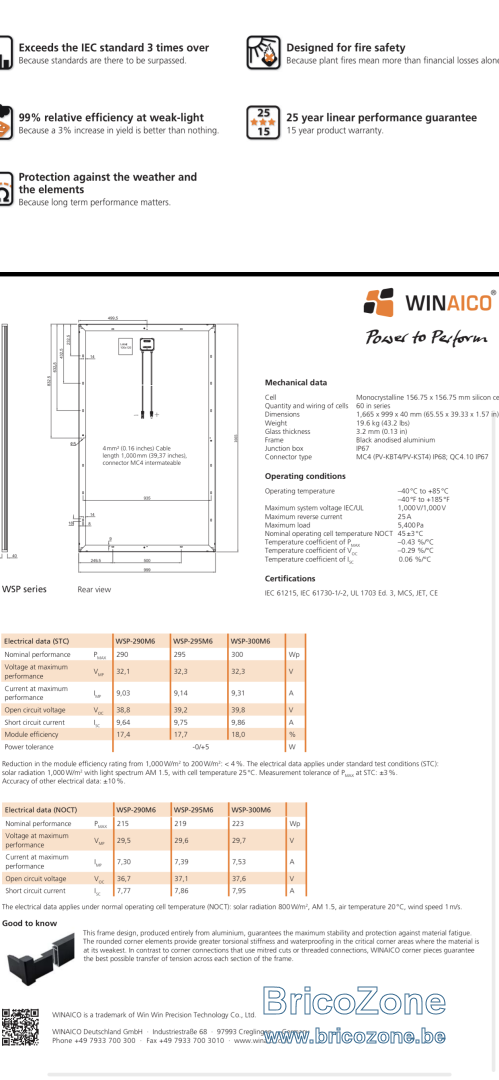

Avoir les données exactes des panneaux serait mieux.
Quel sont la marque et le modèle des panneaux utilisés ?
(Peut-être 2*9 avec entrée 2 en 1 ?)
L'onduleur n'aura aucun soucis avec un string de 5400Wc, il n'arrivera probablement jamais à cette valeur puisque un second string sera présent et il serait impensable que ce second ne produise pas au moins 400W
Si pas de second string, ce qui dépasse le courrant autorisé ne sera pas exploité, ni en injection, ni vers la batterie => Ecrêté.
Test rapide en exagérant bien au delà (ampères et Wc)
Et ici le message en entier
Si ça ne lui fera pas grand mal, sortir des limites prévues n'est pas recommandé. (cf garantie)
Avoir les données exactes des panneaux serait mieux.
- #39
C'était donc des strings de 750V !
Le L1 est limité à 600V donc impossible sans recâbler en 3x12
Si on prend votre configuration 2*5kVA il vous resterait un string de libre pour panneaux supplémentaires (12*400 standard pour l'exemple)
2 * (12*300) = 7200Wc
(12*300) + (12*400) = 8400Wc
A voir ...
Bonne journée
Le L1 est limité à 600V donc impossible sans recâbler en 3x12
Si on prend votre configuration 2*5kVA il vous resterait un string de libre pour panneaux supplémentaires (12*400 standard pour l'exemple)
2 * (12*300) = 7200Wc
(12*300) + (12*400) = 8400Wc
A voir ...
Bonne journée
- #40
albush
J'ai fais comme cela chez moi (avec un disjoncteur principal en aval des panneaux)
https://www.bricozone.be/t/unifilaire-panneaux-solaires.135302/#post-1735703
J'ai fais comme cela chez moi (avec un disjoncteur principal en aval des panneaux)
https://www.bricozone.be/t/unifilaire-panneaux-solaires.135302/#post-1735703
