Structure plancher pour cabane de jardin

D

delaetc

• 2 Juillet 2020

• #1

Bonjour
J’ai lu les différents postes sur les structure pour les cabanes de jardin et j’avais quelques questions

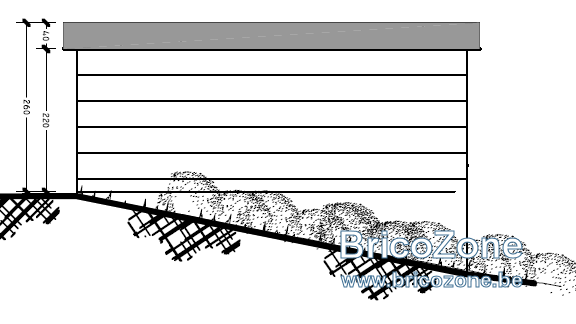

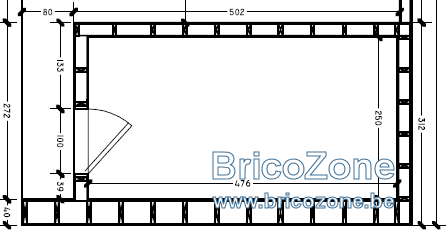

Je voudrais réaliser une cabane de jardin sur un endroit un peu en pente (cfr plans en attachement). L’avant se trouve au niveau zéro et l’arrière à -1 m.
Dans la cabane, il y aura la tondeuse, la table de jardin, des chaisses, outils de jardinage etc (et peut-être la niche du chien ; )

La cabane de jardin aurait la dimension suivante : Profondeur de 5.00m et largeur de 3.50m (un peu plus large que sur le plan)

Pour réaliser le plancher en bois, je calle un peu sur les dimensions.

Je pensais faire la chose suivante :

• · Au point bas (a l’arrière), je coule dans la terre des plots en béton (diamètre 30 cm)
• · Il y en aurait 3 pour couvrir la largeur de 3.50 (donc espacement de 1.75 entre le splots)
• · Sur ces 3 plots en béton, je viens fixer des piedse n inox réglables
• · Sur ces pieds, je viens mettre des potteaux d’environ 1 m de hauteur (pour rattraper la différence de niveau) : Les potteaux aurait une section de 125 mm sur 125 mm
• · A l’avant je coule également 3 plots en béton
• · Idem pour les deux grands cotés . De cette facon, il y aurait 8 plots en bétons
• · Ensuite pour le pourtour (les 4 Gites) du plancher, je pensais utiliser des sections 63 x 75
• · Pour les solives (donc dans la largeur), ce serait en 75 x 225
• · OSB au sol de 18 mm

Alors mes questions sont les suivantes :

• · Est-ce que cela vous semble correct d’un point de vue dimensionnement ?
• · Faut-il rajouter un neuvième point d’appui en beton (au centre ) ou pas utile ?
• · Si en largeur, je n’ai que 3 points d’appui, j’ai donc une portée de 1.75m (moins épaisseur du bois). N’est ce pas trop comme portée?
• Est-ce que je devrais rajouter un 4° plot en beton pour n’avoir une portée que de 1.15 m (3.50 divisé par 3) ?
• · L’écartement entre les solives : 60 ou 40 cm ?

Merci d'avance pour vos réponses

Ced



intègre

• 2 Juillet 2020

• #2

Au sol, je mettrais plutôt des panneaux de Léontine qui résisteront plus longtemps à l'humidité extérieure et intérieure. Un tracteur ou d'autres outils peuvent rentrer mouillés et l'OSB n'aime pas ça. De toute manière 18 mm c'est peu, surtout pour un tracteur.



intègre

• 2 Juillet 2020

• #3



D

delaetc

• 3 Juillet 2020

• #4

Merci Intègre. Je ne connais pas les panneaux Leontine mais je vais me renseigner.
Pour les sections et le dimensionnement (portée etc), quelqu'un a une idée?
Merci !!



intègre

• 3 Juillet 2020

• #5

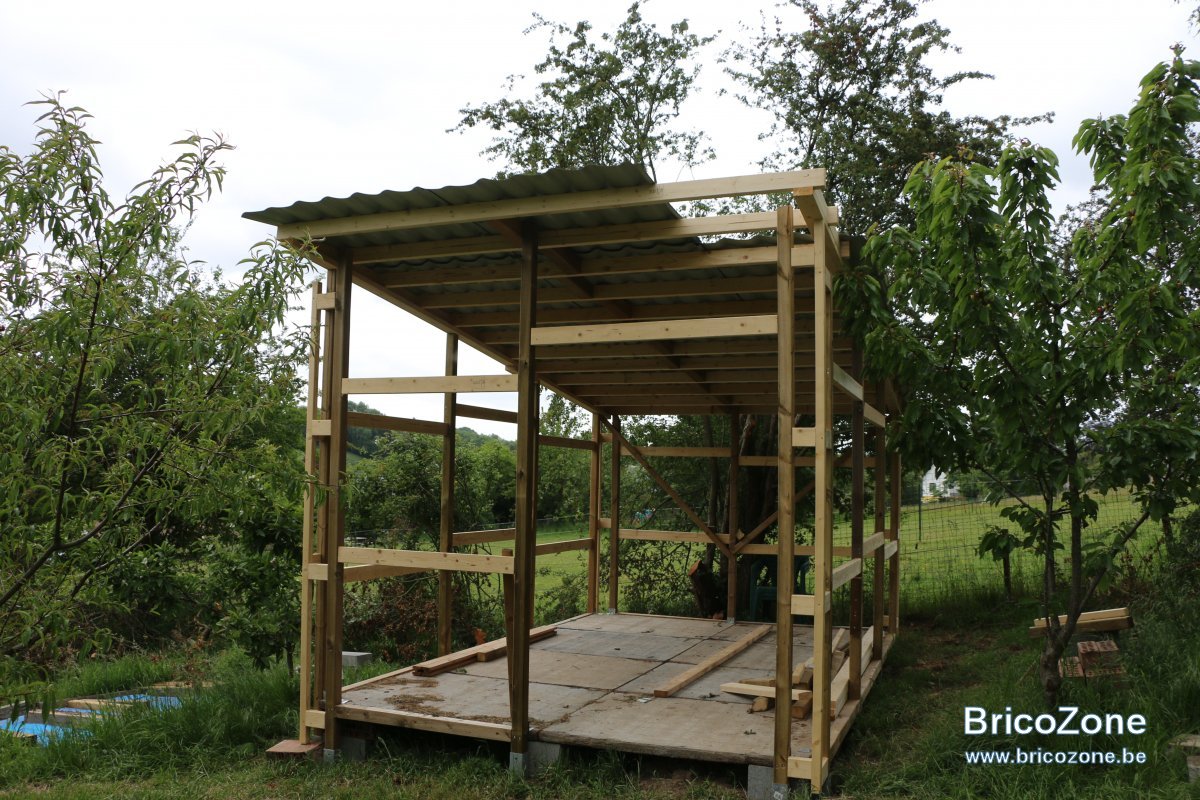

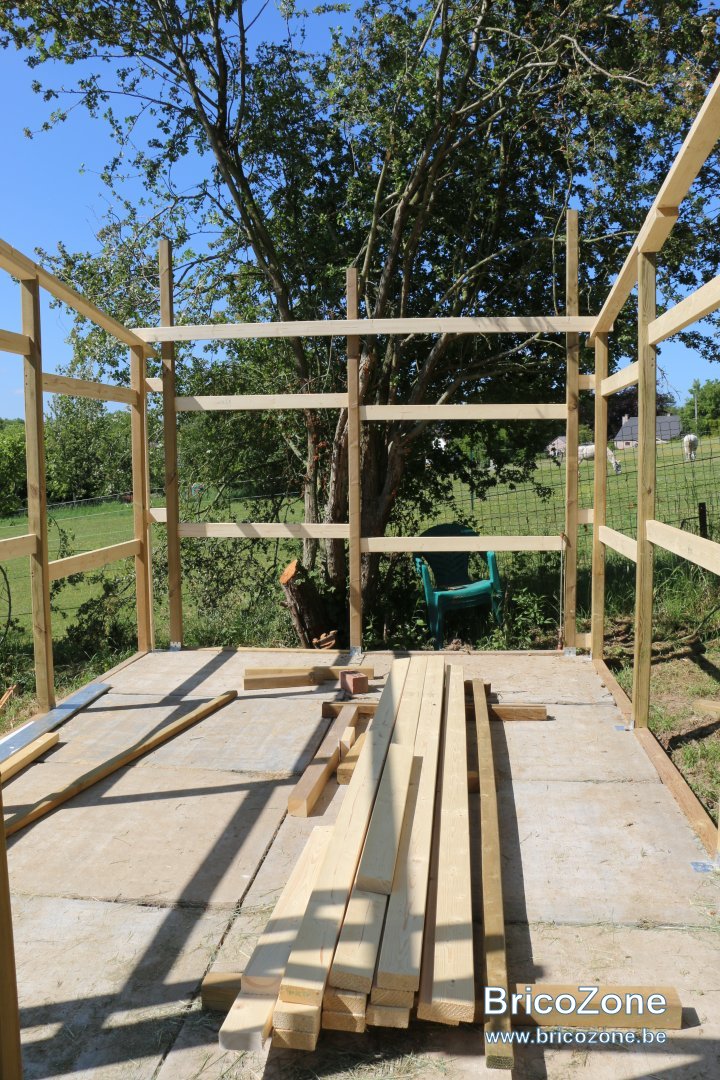

Il y a 36 tailles de panneaux et plusieurs épaisseurs. J'ai pris des panneaux de 50 mm d'épaisseur (multicouches) recouverts de mélamine. C'est un véritable blindage. Ils sont souvent un peu abîmé sur les bords, mais en coupant 3-4 cm aux bords, ils sont impeccables, et ne coûtent pas grand chose, +/- 12 € pièce pour des 110 x140 cm. Et on peut encore discuter le prix
Ils ont un dépôt à Assesse, dans le zoning industriel, mais ne sont pas ouverts tous les jours .
Voir leur site pour les heures et jours et heures d'ouverture



melocake

• 3 Juillet 2020

• #6

aaah les panneaux léontine, l'essayer c'est l'adopter ! n'est ce pas @intègre ?
https://leontinevanleeuwen.be/fr/home



chuferlu

• 3 Juillet 2020

• #7

Cest un peu juste je trouve, même pour une cabane de jardin.
Si je devais le faire je soutiendrais aussi au centre.
Trois bonnes traverses, sur les 5 m. Mais pas 63/75
D’ailleurs je viens de relire tu vas poser des solives de 225/75 sur des gites de 63/75 ou cest le contraire?
Tu dépenses plus pour les traverses et tu n’as plus que 1,50m de portée pour ton plancher.

Si tu poses des pieds réglables , tout reposera sur 8 vis.

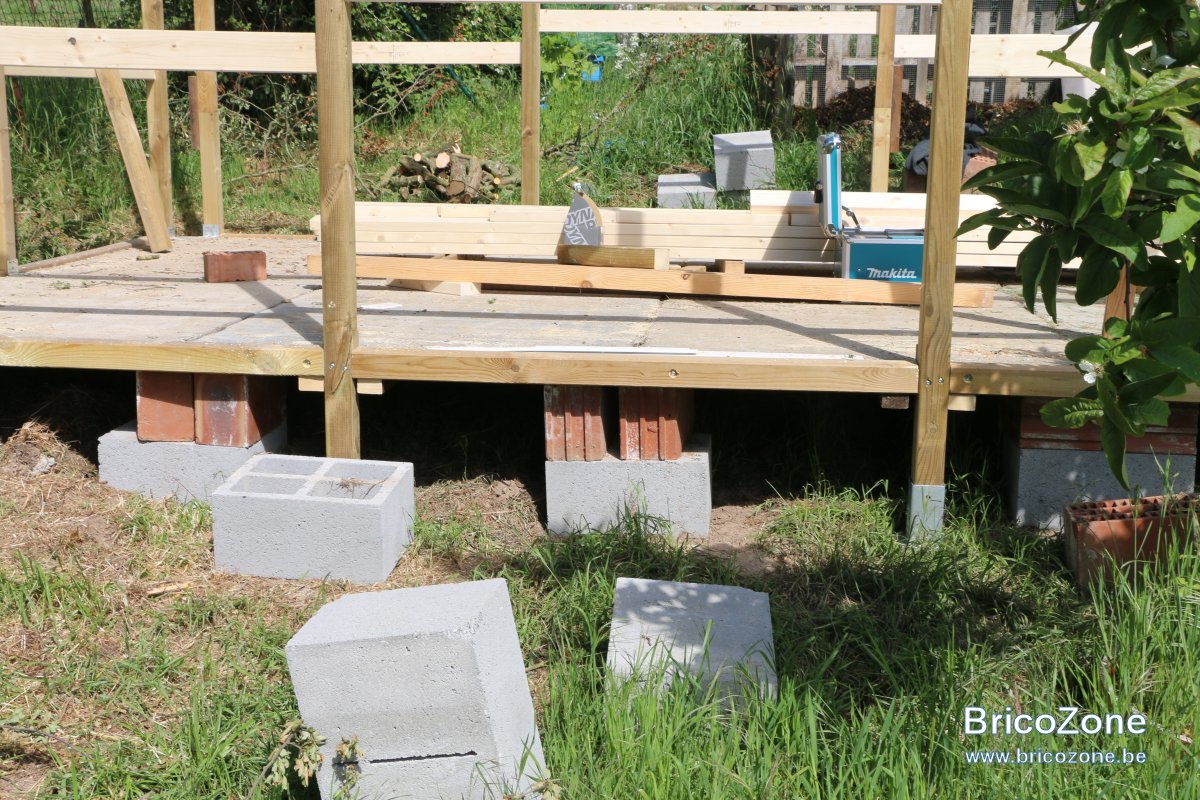

Pourquoi pas 4 cadres en cornieres de la dimension des poteaux , des tiges a beton au coin sceller au coulage du beton? dans l’idée deceux de la photo en moins haut
Puis cordeau nien de niveau , presenter le poteau et couper, pas besoin de regler, t’es d’office tip-top, sans metre



chuferlu

• 3 Juillet 2020

• #8

Et je me trompe peut être car je ne les connais que d’ouï dire, mais avec les panneaux leontine qu’utilise Integre (nos messages se sont croisés), tu ne devrais pas soliver en adaptant ton plan aux dimensions de leurs panneaux
Et en y repensant, aux 4 coins au moins mes poteaux iraient jusqu’au toit. En y fixant les traverses latéralement et avec des tirants calés sur les plots (plus larges du coup)



D

delaetc

• 8 Juillet 2020

• #9

Bonjour Chuferlu, merci pour ta réponse.
Effectivement, mon message n'était pas tout à fait clair parce que dans mon espirt pas encore totalement non plus ; -)

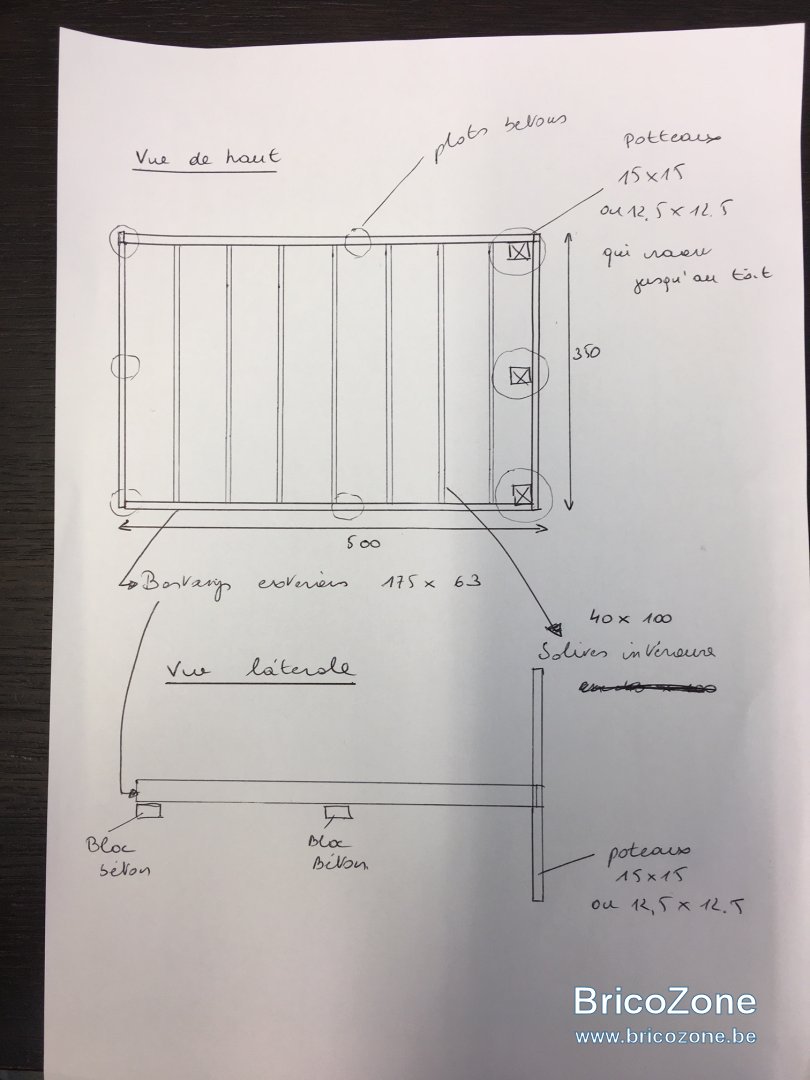

En relisant les différents postes sur ce site, je pensais faire la chose suivante:
- Les 3 poteaux de dimensions 125 x 125
- Les bastaings extérieures (donc le cadre du plancher) en section 63 x 175 (ou est-ce trop?)
- Les bastaings/solives intérieures (parallèle au petit coté, donc d'une longeur d'environ 3.50) en section 40 x100
- au dessus de cela, panneaux OSB 22 mm (ou Leontine ;-))


Ca vous semble ok ?
Pour les pieds des poteaux, tu as raison, ca va faire un peu bcp sur 8 vis.
Donc tu préconiserait de prendre des sections de 150 x 150 aux 4 coins (au lieu des 125 x 125) pour aller jusqu'au toit, c'est ca?
Et pour fixer les poteaux, tu préconises donc de mettre ceci ? Que je vis sur mes plots en béton. Tu parles de tiges à sceller au coulage du béton? Pas nécessiare avec cela j'imagine?



Dernière édition: 8 Juillet 2020

D

delaetc

• 8 Juillet 2020

• #10



D

delaetc

• 8 Juillet 2020

• #11

Et dernière quetsion: point de vue type de bois, vous partiriez sur quoi? du SRN , Douglas ou autre?



fradeco

• 8 Juillet 2020

• #12

@delaetc bonjour,

Suite votre demande, voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5

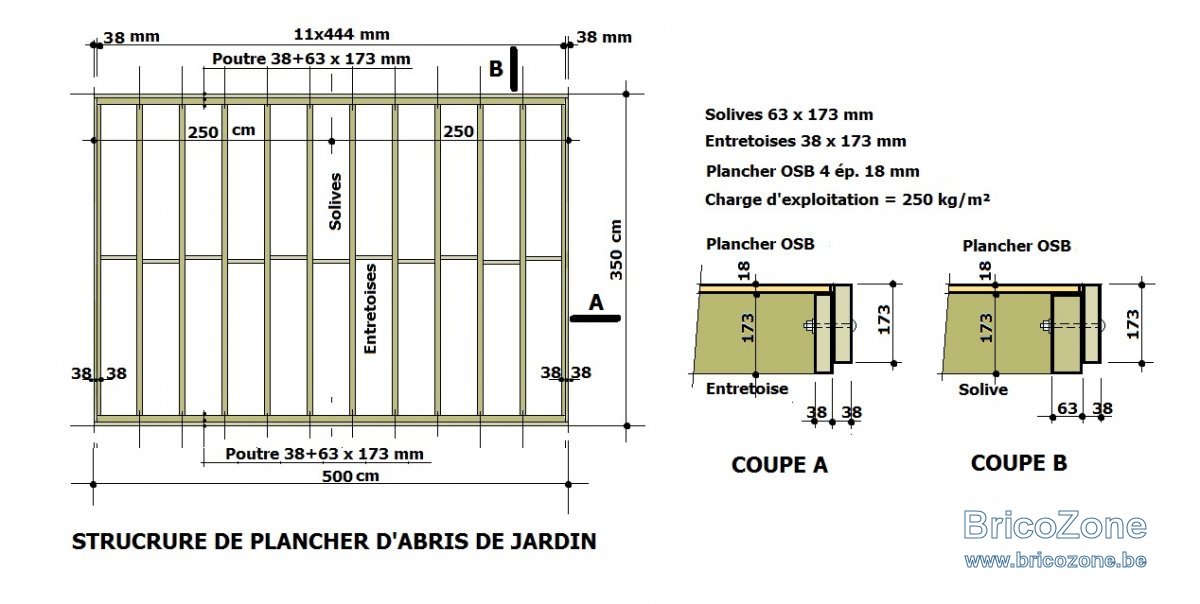

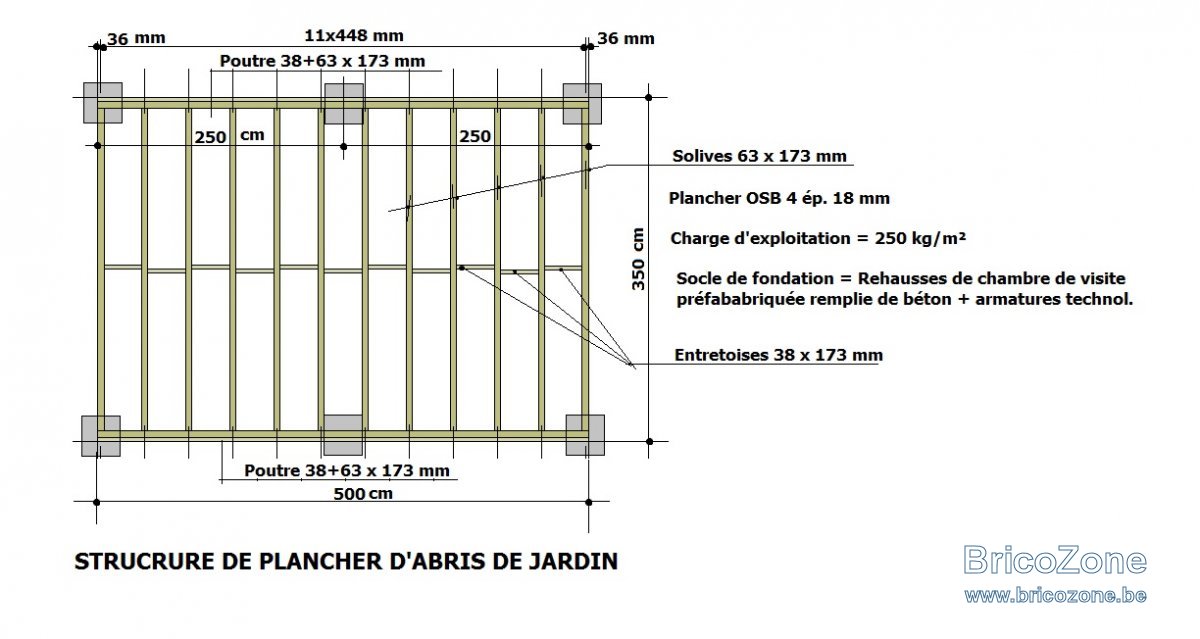

Si on considère une charge de 272 kg/m² dont 250 kg/m² de charges d'exploitations ci-après sous forme de croquis le type de structure qui conviendrait

Ceci s'entend pour une classe de service 2 (Ambiance humide) dans cette hypothèse il faudrait mettre en œuvre pour une portée de 3.50 m des solives de résineux de classe C 24 autoclave classe 4 d'une section de 63 x 173 mm espacées de 44.8 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350
Chaînage d'entretoises de 38 x 173 mm tous les +/- 175 cm.

Pour les poutres dans les mêmes conditions de charges et service, pour une portée de 2 x 250 cm il faudrait des solives de 38 + 63 x 173 mm assemblées entre elles.

Bonne réflexion



chuferlu

• 8 Juillet 2020

• #13

@delaetc , je parlais de 4 cornieres, coupées en onglet, soudées pour faire un cadre moins haut que sur la photo mais plus espais
A ce cadre au lieu de vis on vient souder des tiges, de fer à béton, de nimporte quoi. Et on place ça bien à niveau et bien aligné dans le béton quand il commence a prendre, en tapotant, en vibrant.
Une vis, il faut forer, une cheville...et ça reste une vis dans du plastique ; sceller, c’est sceller, y’a pas photo
Seul bémol,, on le trouve pas chez letruc merlin, ce n’est plus tendance et comme ça revient moins cher ça peut faire pauvre auprès des visins.



D

delaetc

• 10 Juillet 2020

• #14

Top!
Merci à fradeco et chuferlu pour vos réponses! C'est bcp plus clair mtnt. Il n'y a plus qu'a ;-)
@fradeco , pour les murs et le toit (plat) de la cabane de jardin, quels sections et entre-axe me recommanderiez vous?
Merci



fradeco

• 10 Juillet 2020

• #15

@delaetc bonjour,

Pour les sections de murs et toiture, il faut savoir si ils seront isolés ?
En regardant le plan, j'ai compris que le point bas se trouve à droite. Quelle est la différence de niveaux entre le point haut à gauche du plan et le point bas ?



D

delaetc

• 10 Juillet 2020

• #16

La différence de niveau entre le point bas (effectivement à droite) et le point haut (à gauche) est d'environ 1m
Pour l'isolation, le but premier n'était pas de l'isoler mais finalement notre chien pourra s'y rendre lors des journées froides d'hiver où nous ne sommes pas la...
Merci



fradeco

• 10 Juillet 2020

• #17

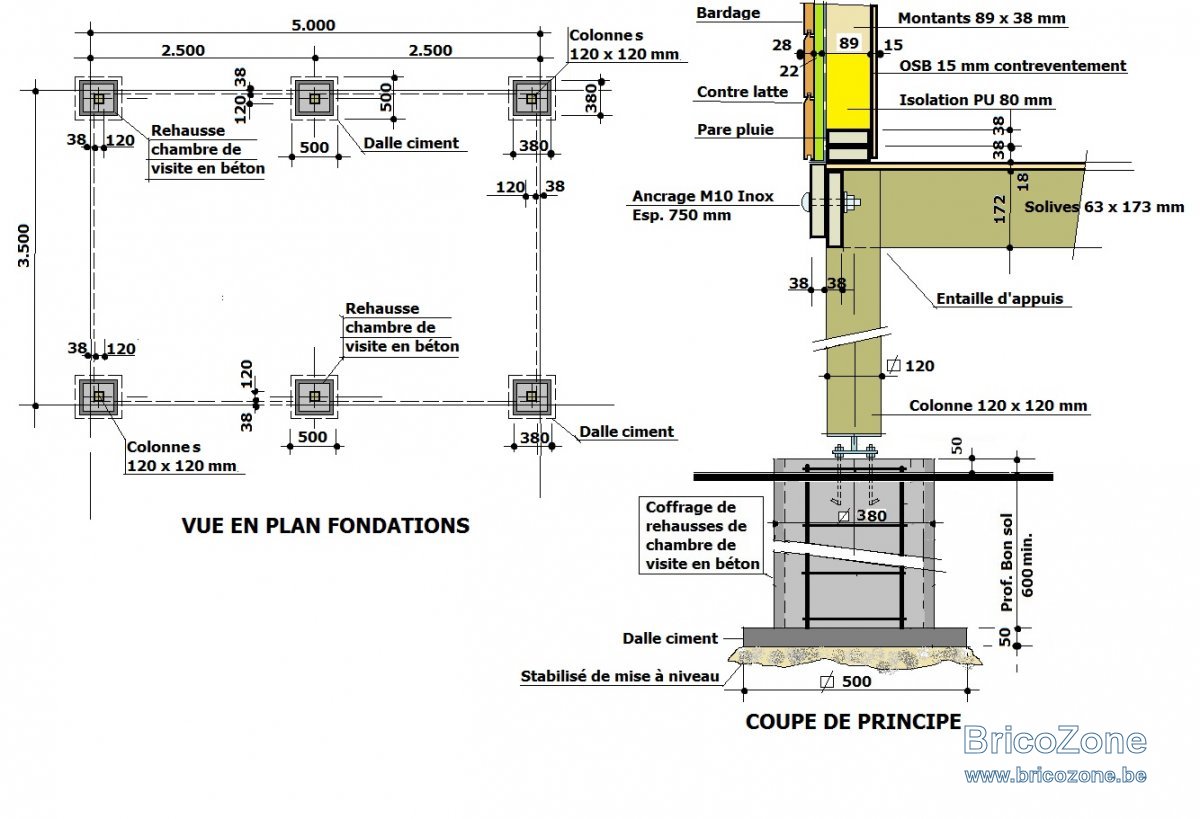

Voici déjà un peu de lecture de plan comme perso je vois les choses. Mais vous pouvez encore tout adapter si cela ne vous convient pas.

La coupe de principe est au point le plus haut

La suite dans les heures à venir.



D

delaetc

• 10 Juillet 2020

• #18

Bonjour Fradeco,
Un tout grand merci pour votre réponse et tous les détails: c'est vraiment précieux, je vais analyser cela.
Je découvre en checrhant sur le site que vous avez également une super connaissance en ce qui concerne les murs de soutènement ;-)
En fait, à coté de l'abri de jardin, nous allons mettre une place de parking sur la même profondeur que la cabane (soit 5 m) et avce une largueur d'environ 2,5m.
Comme nous avons cette différence de niveau entre la gauche et la droite (coté bas se trouve à environ 90 cm plus bas que le coté gauche), nous pensions réaliser un petit muret de soutènement pour soutenir ces terres.
Je pensais creuser une tranchée de 40 cm de largeur sur 70 cm de profondeur que je remplis de beton armé. Sur chaque coin, je met deux barres a beton (diam 10) verticalement
Ensuite, je viens y maconner des blocs beton creux de 19 x 29x 39 pour faire le mur prinicpal d'une largeur des 2,5m. et sur les coins, les barres à beton vont dans les blocs.
Pour renforcer le tout, je mets des deux cotés des jambes , perpendicaulaire au mur principal et qui auraient chacune une largeur d'environ 1,5m
Je mets un drain dans le fonds

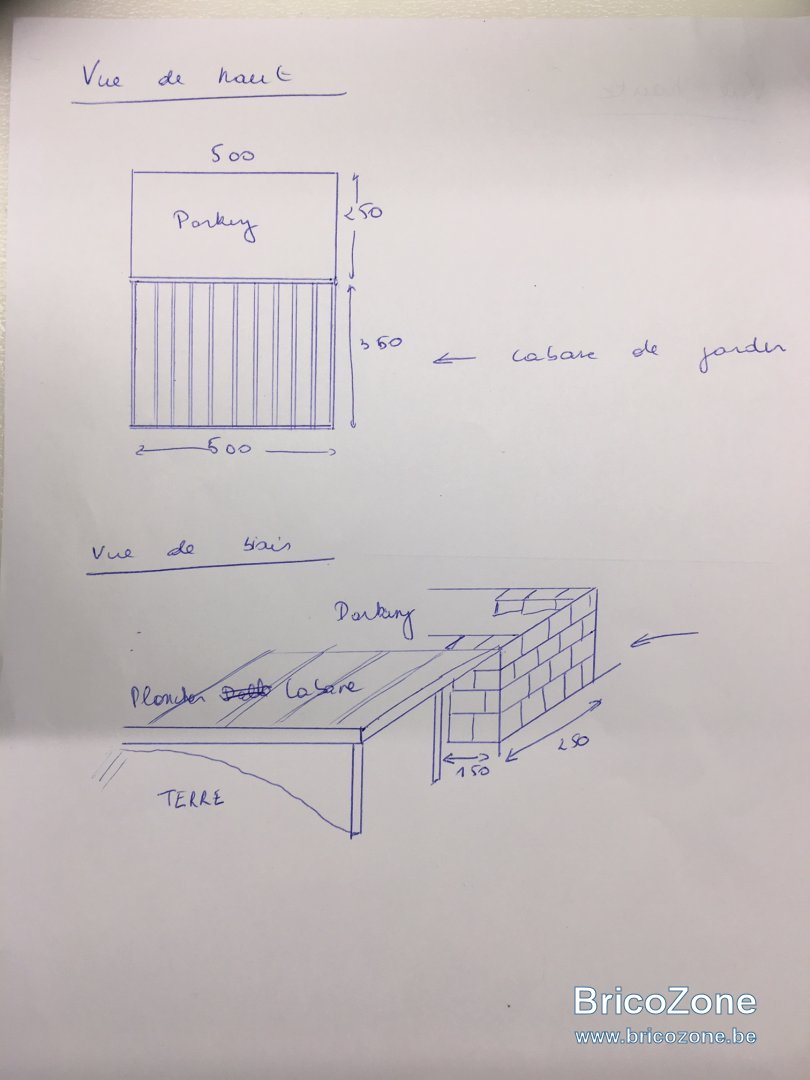

fr croquis.

Ca vous semble ok d'un point de vue solidité ?
les blocs sont de ce type:



intègre

• 10 Juillet 2020

• #19

En principe oui, ce sont des blocs comme ceux là qu'on emploie pour les fondations des maisons.



fradeco

• 11 Juillet 2020

• #20

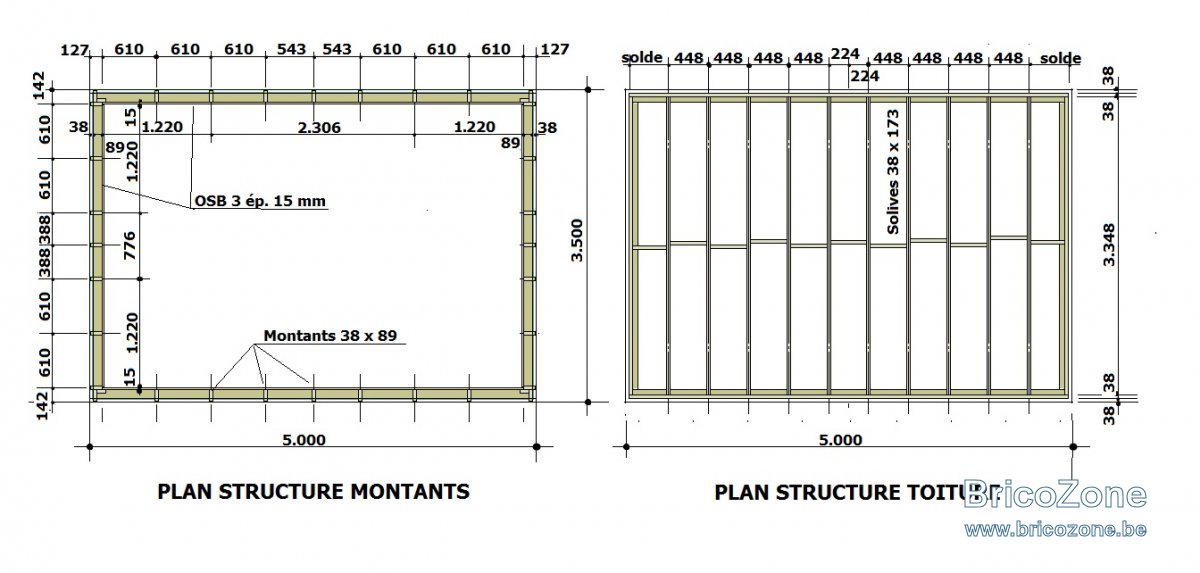

@delaets voici la suite

Tout ceci sans prétentions. Il vous reste à implanter les portes et fenêtres.

Bon W-E
