Structure plancher pour cabane de jardin

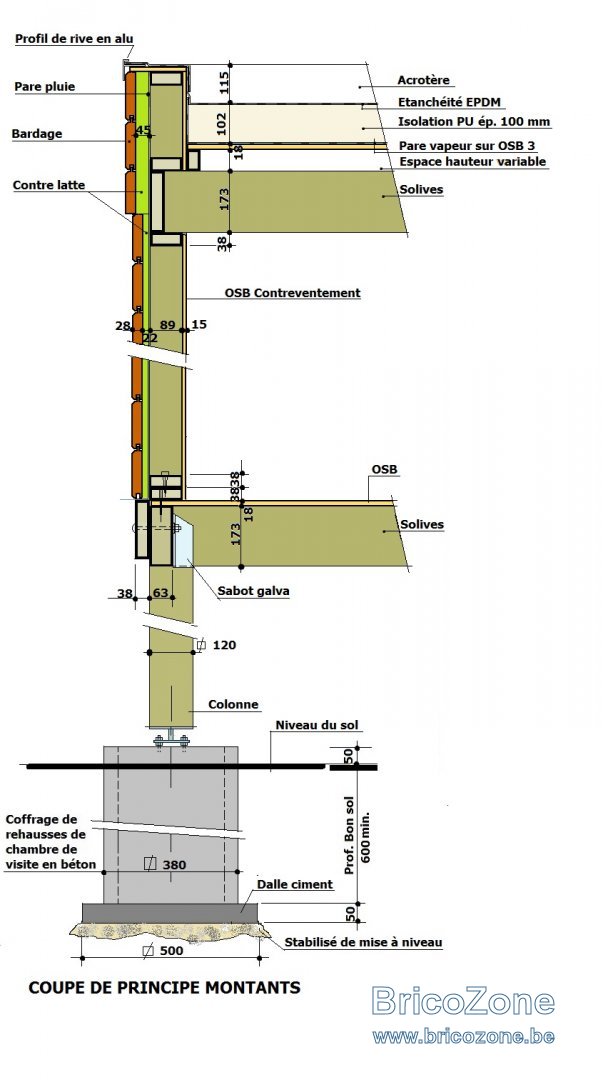

Une petite coupe récapitulative

@fradeco
Un tout grand merci !!!! C'est vraiment très précieux d'avoir des conseils de pro que vous et intègre
Ai commandé le tout pour le planche vendredi. Je vais y retourner pour acheter le bois pour les parrois et le toit!

Quelque spetites quetsions en regardant les plans:
-Pour les poutres du toit, je double également, c'est ca (2 fois du 38 x 173)?



- Pour les fondations, ce que vous préconisez c'est
-de creuser un tour de 500 x500, d'une profondeur de minimum 650.
-J'y coule une dalle ciment (est ce que ce serait pas en béton ?) de 50 mm, sur laquelle je viens mettre une rehausse de chambre de visite de 380 mm de dimaètre
- Dans cette rehause, je coule du béton, avec armature métalique
- Je viens y mettre des pieds en inox règlables . Par contre, je vois qu'il y a une genre de tige qui part de ces pieds et qui va dans le beton? C'est quoi exactement?

Enfin, pour le muret du parking (poset #18), utiliser les blocs creux beton 39*29*19 vous parrait ok?
Merci!!

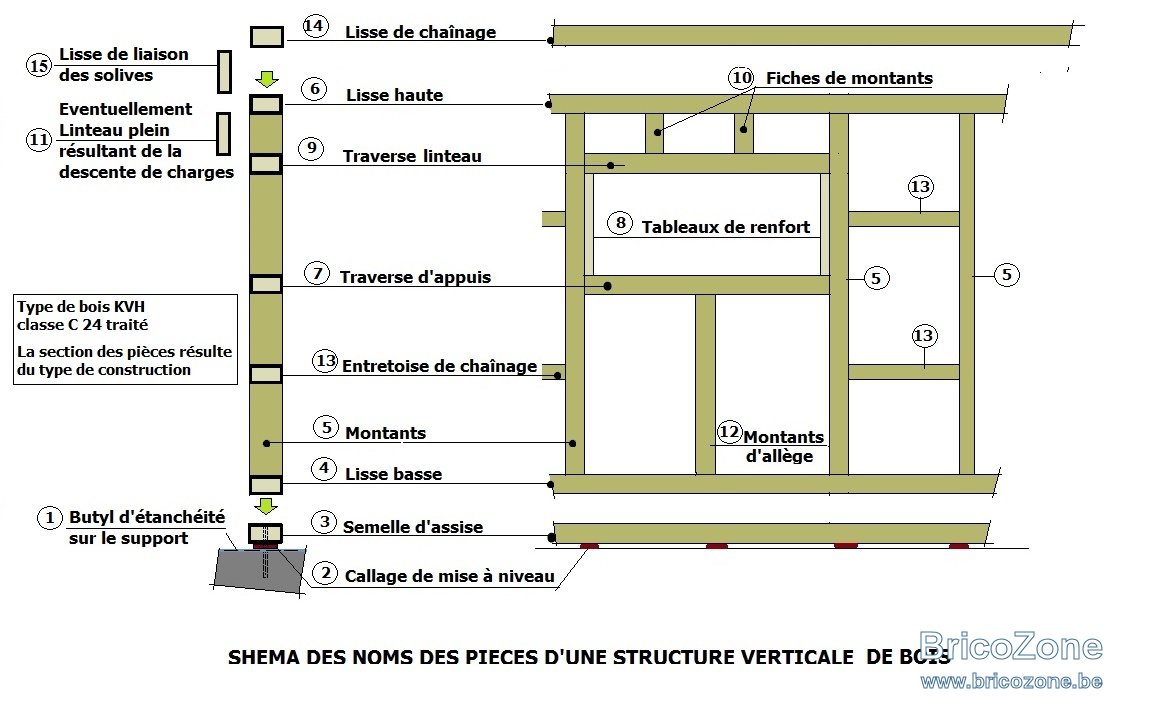

Pour éviter les malentendus, voici le nom des pièces.

Les poutres de toit, il n'y en a pas. En fait les lisses hautes relient les montants. Les solives reposent sur les lisses hautes. Les solives reliées entre elles par une lisse de liaison de 38 x 173 mm.

Pour les fondations il faut mettre les pieds de fondation hors gel.
Pour un abris de jardin on peut se risquer une profondeur de +/- 70 cm.
Les deux rehausses carrées de chambres de visite en béton préfab. Elles ont une dimension extérieur de 38 x 38 cm avec un vide intérieur de 30 x 30 cm.

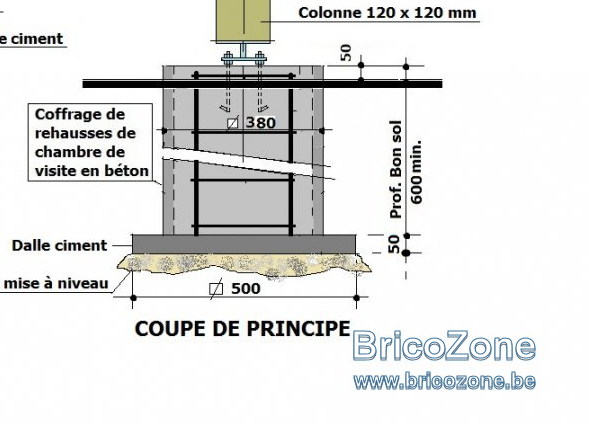

Ma proposition consiste à étaler dans le fond du trou un stabilisé pour y placer de niveau une dalle de ciment de 50 x 50 x 5 cm sur lesquelles viendront les rehausses qui seront remplient de béton légèrement armé.
L'ancrage du plateau des pieds d'appuis en inox des colonnes peut soit être fait de 4 tiges filetées noyées dans le béton, (Mais cela nécessite un travail de précision d'implantation) soit plus tard (ce qui sera d'implantation plus facile) à l'aide de 4 tiges filetés ancrées chimiquement dans le béton.

Pour votre muret de soubassement les blocs préconisés sont OK.
Pour plus d'assurance je placerais des murfors tous les tas.

Je continue a ne pas saisir le pourquoi de poser le tout sur un tige, inox ou pas.
Un cadre, acheté ou soudé , scellé dans le beton est beaucoup plus fiable, solide et bon marché
Quand on pose les poteaux, on marque la pente ,sur tout le tour avec un cordeau on trce et on coupe ,on arrase, on etancheifie la coupe et on les fixe. Je ne voit vraiment pas l’intérêt du reglage

Merci encore fradeco pour tous ces précisions et renseignements. J'attaque cela ce week-end (d'abord le mur de soubassement)!

Je vous souhaite le meilleur succès.
