Suivi d'une installation PV+Batterie

T

Thorgard

  • #1
L'installation est la suivante :
- 24 panneaux de 300Wc orientés EST
- 24 panneaux de 300Wc orientés OUEST
- Onduleur triphasé 10 kVA (https://www.wattuneed.com/fr/ondule...r-hybride-infinisolar-10kw-0712971128019.html)
- Batterie 15kWh à 80% de décharge (https://www.wattuneed.com/fr/batter...erie-lithium-pylontech-400-0768563815751.html)

L'objectif à plus long terme étant d'être autonome été comme hiver, l'installation ne réinjecte pas sur le réseau.

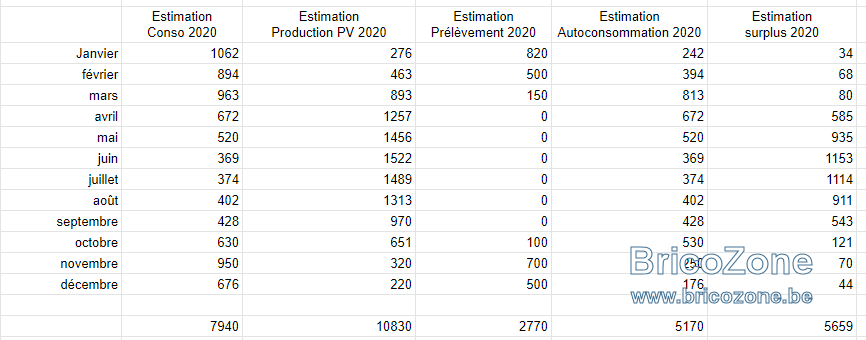

Pour 2020, mes prédictions sont les suivantes:



Je mettrai ici les résultats réels mesurés

Dernière édition:
  • #2
Merci @Thorgard pour ton tableau.

Je m'engage à l'aveuglette bien que j'ai pas tous les paramètres et que tout ceci n'est qu'une prévision.
Je simule que cela soit exact.
Je vais me permettre de le commenter et bien volontiers je veux bien être recadré dans ma compréhension.
1 - Ta conso estimée est un fait probablement certain qui doit s"appuyer sur des relevés préalables.
2 - Ta prod est assez faible au regard des Kwc installés mais c'est certainement le fait de la conjonction des 2 expositions. L'onduleur de 10 kva n'y étant je pense pour rien.
3 - Le prélèvement, no comment ce n'est que l'addition d'avec l' Autoconso
4 - L'autoconsommation.
a - J - F- M -O et D ± 80 - 90% d'autoconso estimée
b - Les autres 7 mois tu es à 100 % - Nov ?
Est-ce que je peux en déduire que tu ne consommes presque rien entre le CS et le LS ?
5 - Surplus. Mon + gros point d'interrogation.
a - Est-il possible de comptabiliser les Kwh repris des batteries pour ta conso durant les mêmes périodes ?
b - Dans ton estimation d'autoconsommation est-il comptabilisé ( si utilisé ) le stockage batterie de production du mois ?
c - Sur les 5589 kwh de surplus combien comptes-tu pouvoir en emmagasiner et reprendre suivant besoin ?

Je me dis qu'une fois la batterie chargée à 15Kw elle ne pourra rien engranger de plus.
Est-ce là ou le bâtiment A intervient ?
66% d'autonomie est déjà un beau résultat.:)

  • #3
Oufti ça en fait des question :grinning:

1) La consommation indiquée c'est la somme des deux bâtiments. Pour le premier (qui représentera la majorité de la conso), j'ai des relevés mensuels depuis trois ans. J'ai pris la moyenne. Sachant qu'en hiver, cela peut différer d'une année à l'autre en fonction de la consommation de la PAC et donc du climat. Pour le second, j'ai estimé.

2) C'est une estimation rapide de la production mais en vérifiant je vois que le total correspond à 100 kWh près à l'estimation de l'installateur (qui m'avait quand même dit que c'était un peu pessimiste)

4) J'ai pour l'instant des consommateurs nocturnes toute l'année (lave-vaisselle, boiler, ...) mais on va changer nos habitudes évidemment. En hiver j'ai la PAC qui consomme de nuit également et là je ne sais pas faire grand chose.

5) Mes calculs prennent en compte la batterie donc les 5589 kWh c'est le vrai surplus.

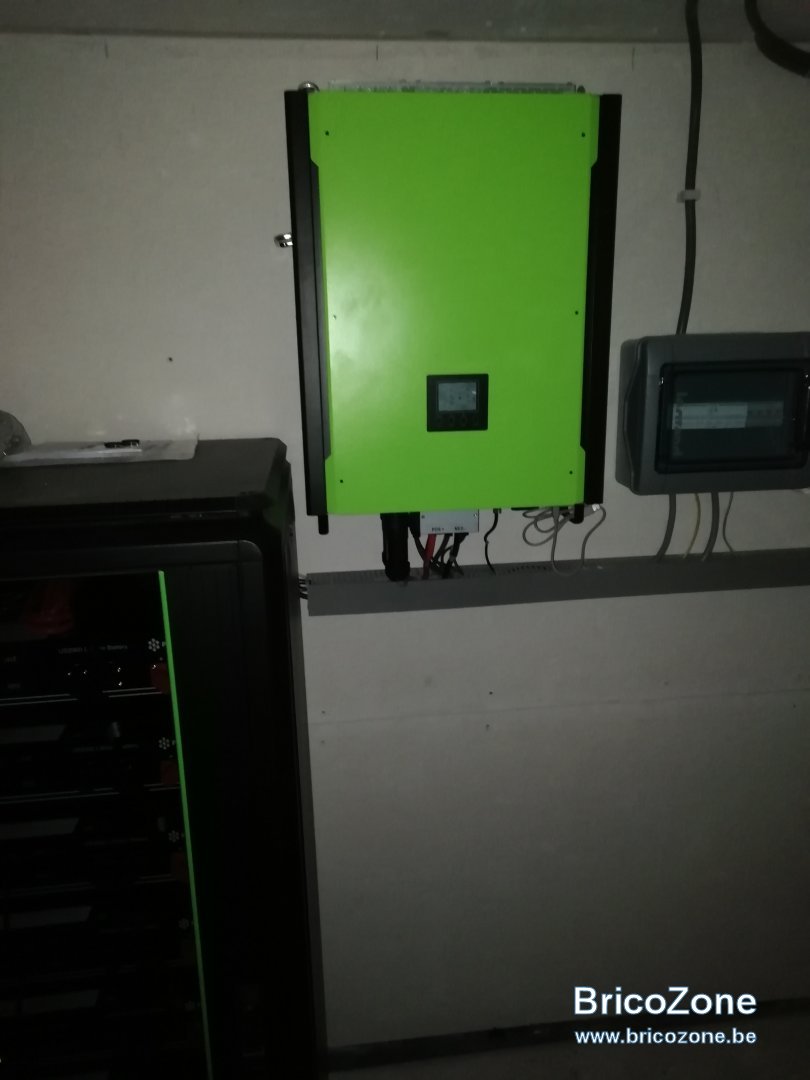

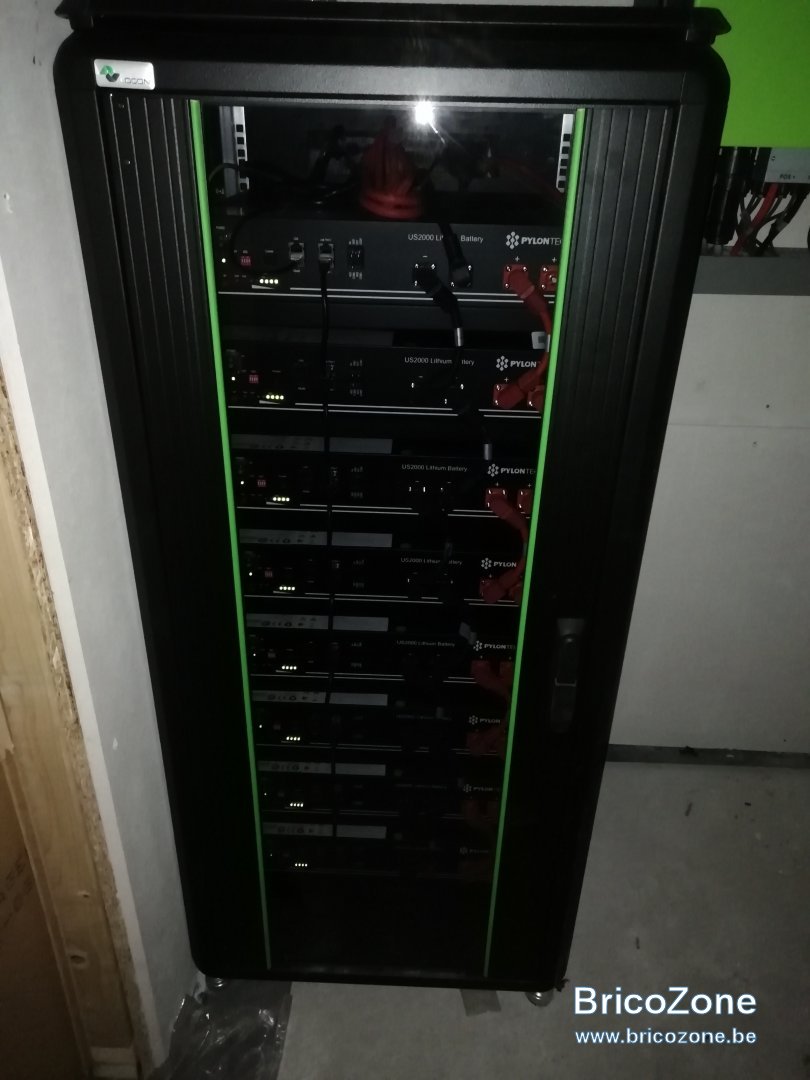

Deux photos de l'installation




  • #4
Juste génial, j'adôre! :grinning:

(hors sujet)
Thorgard a dit:
En hiver j'ai la PAC qui consomme de nuit également et là je ne sais pas faire grand chose.
Cliquez pour agrandir...
Si il te reste de la place, remplace le ballon tampon de la PAC (qui doit faire d'origine entre 50 et 100L je suppose) par un plus gros dimensionné pour tenir la nuit entière.
(Pour exemple mon 80L est devenu un solarbayer SPS 2200S mais ce n'est qu'un exemple -> A adapter selon le débit et les besoins du bâtiment)

Ca te permet :
1) D'augmenter le rendement de ta PAC en l'utilisant aux heures chaudes de la journée.
2) De ne pas du tout l'utiliser de nuit excepté quand il fait vraiment très mauvais (neige, brouillard givrant, ...) donc tout ce qui fait givrer la PAC, ralentit la charge du ballon et l'oblige à tourner en début de nuit.
3) De diminuer les arrêts/démarrages à la mi saison

Bien sur il faut avoir son niveau d'antigel irréprochable + prévoir un vase d'expansion adapté (5% suffit et si chaudière bois jumelée plutôt tabler sur 10%)
Dans tous les cas en parler à ton chauffagiste!
(/hors sujet)

  • #5
Il y a clairement du travail sur la PAC en effet. C'est une sol/eau donc je n'ai pas de souci de dégivrage ou de diminution de rendement de nuit. Par contre j'ai clairement un problème d'arrêt/démarrage trop fréquent. Même si la notice de la PAC précise qu'avec du chauffage par le sol ou le mur, on peut ne pas prévoir ballon tampon, ce n'est pas l'idéal. Cette saison, je vais encore fonctionner sans ballon tampon mais j'espère en installer un avant l'hiver prochain.

Je regarde aussi du coté des PCM pour augmenter la capacité du tampon même si ce n'est pas la panacée car cela oblige à choisir une température de départ invariable sur l'année.

  • #6
Whaw, la PAC sol/eau était mon rêve mais impossible à faire sois même donc ...
Je suppose que c'est une régulation tout en un et ajouter boitier+sondes pour avoir une courbe en sortie sera compliqué.
Bref une question à poser côté chauffage.

  • #7

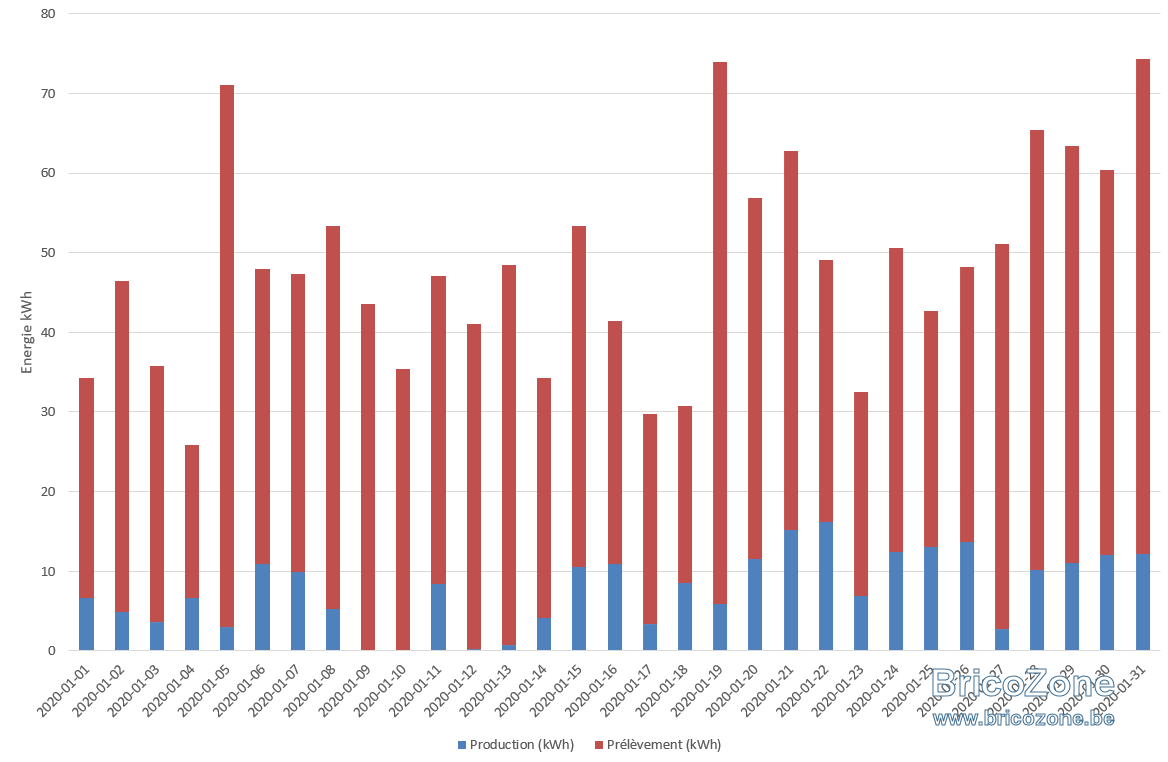

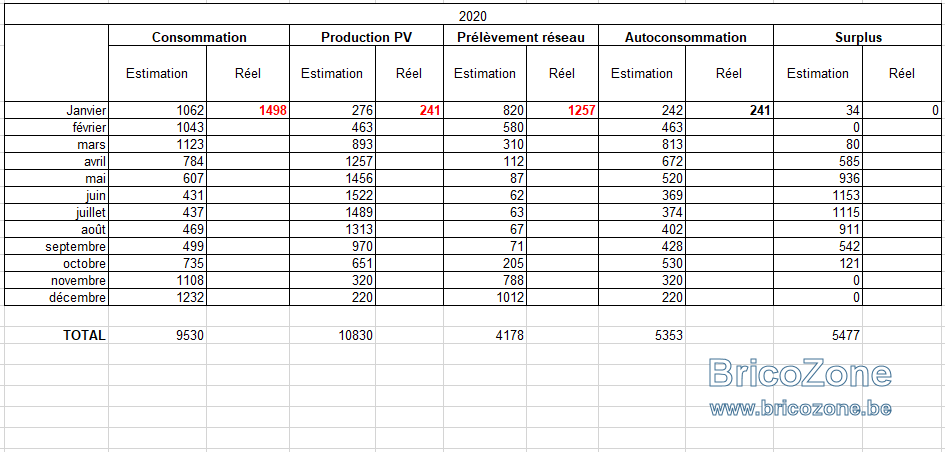

Un petit point après un mois de fonctionnement :
- Le système a fonctionné 27 jours sur 31 en janvier. Je cherche avec le fournisseur (très disponible) à identifier le souci qui a provoqué 4 jours d'arrêt et à le régler.
- J'ai sous-estimé la consommation de ma nouvelle annexe. J'y ai consommé 450 kWh en janvier. Je compte agir là dessus l'hiver prochain. En attendant, j'ai remis à jour mes prévisions de consommation à la hausse pour les prochains mois.
- J'ai également consommé un peu + pour maintenir un petit espace en travaux quelques jours à une température suffisante pour permettre l'application d'huile-cire
​
Je remettrai également mes prévisions à jour dans quelques semaines avec le remplacement d'un de nos deux véhicules par un VE.

Graphique janvier.PNG




  • #8
Il y a eu quelques jours pas fameux en janvier ou la production était quasi nule.
Mon graph n'est pas loin du vôtre pour ces dates mais comparer avec une installation plus locale serait mieux.

Dernière édition:
  • #9
Thorgard a dit:
Un petit point après un mois de fonctionnement :
- Le système a fonctionné 27 jours sur 31 en janvier. Je cherche avec le fournisseur (très disponible) à identifier le souci qui a provoqué 4 jours d'arrêt et à le régler.
- J'ai sous-estimé la consommation de ma nouvelle annexe. J'y ai consommé 450 kWh en janvier. Je compte agir là dessus l'hiver prochain. En attendant, j'ai remis à jour mes prévisions de consommation à la hausse pour les prochains mois.
- J'ai également consommé un peu + pour maintenir un petit espace en travaux quelques jours à une température suffisante pour permettre l'application d'huile-cire
​
Je remettrai également mes prévisions à jour dans quelques semaines avec le remplacement d'un de nos deux véhicules par un VE.

Voir la pièce jointe 57823


Voir la pièce jointe 57826
Cliquez pour agrandir...

Près de 1500 kwh, c'est énorme comme consommation, malgré une pac.
Pour comparaison, je me chauffe en électricité avec pac + bois (+/- 180 m2).
Un VE et une hybride rechargeable.
On a consomme 1250 kwh ce mois de janvier.

  • #10
La consommation est expliquée par beaucoup de facteur.
- mon ecs est actuellement temporairement en électrique par resistance
- je n'ai temporairement ni thermostat d'ambiance ni autre dispositif pour régler la température ambiante. La pac surconsomme
- la maison est plus que centenaire et en travaux. L'isolation s'améliore peu à peu. L'étanchéité à l'air est médiocre et n'atteindra jamais les standards actuels.
- l'annexe est passive et est chauffée temporairement par convecteur électrique. Vu qu'il s'agit d'un local de grande hauteur cela provoque une stratification importante et une surconsommation à l'avenant

  • #11
Thorgard a dit:
La consommation est expliquée par beaucoup de facteur.
- mon ecs est actuellement temporairement en électrique par resistance
- je n'ai temporairement ni thermostat d'ambiance ni autre dispositif pour régler la température ambiante. La pac surconsomme
- la maison est plus que centenaire et en travaux. L'isolation s'améliore peu à peu. L'étanchéité à l'air est médiocre et n'atteindra jamais les standards actuels.
- l'annexe est passive et est chauffée temporairement par convecteur électrique. Vu qu'il s'agit d'un local de grande hauteur cela provoque une stratification importante et une surconsommation à l'avenant
Cliquez pour agrandir...
Il faut vite installer un pack air/air.;)
Super projet que cette installation en tout cas, bravo, et le prix des batteries est presque donné comparé a une Tesla.

  • #13
Thorgard a dit:
Un petit point après un mois de fonctionnement :
- Le système a fonctionné 27 jours sur 31 en janvier. Je cherche avec le fournisseur (très disponible) à identifier le souci qui a provoqué 4 jours d'arrêt et à le régler.
- J'ai sous-estimé la consommation de ma nouvelle annexe. J'y ai consommé 450 kWh en janvier. Je compte agir là dessus l'hiver prochain. En attendant, j'ai remis à jour mes prévisions de consommation à la hausse pour les prochains mois.
- J'ai également consommé un peu + pour maintenir un petit espace en travaux quelques jours à une température suffisante pour permettre l'application d'huile-cire
​
Je remettrai également mes prévisions à jour dans quelques semaines avec le remplacement d'un de nos deux véhicules par un VE.

Voir la pièce jointe 57823


Voir la pièce jointe 57826
Cliquez pour agrandir...

bonsoir.
Vous pouvez différencier la consommation de la PAC du reste via un compteur dédié ?

  • #14
Salut,

La PAC consomme environ 2000 kWh/an et le boiler électrique 1760 kWh/an.
(Donnée smappee que j'ai recoupées)

  • #15
Thorgard a dit:
L'installation est la suivante :
- 24 panneaux de 300Wc orientés EST
- 24 panneaux de 300Wc orientés OUEST
- Onduleur triphasé 10 kVA (https://www.wattuneed.com/fr/ondule...r-hybride-infinisolar-10kw-0712971128019.html)
- Batterie 15kWh à 80% de décharge (https://www.wattuneed.com/fr/batter...erie-lithium-pylontech-400-0768563815751.html)

....
Cliquez pour agrandir...

Bonjour Thorgard,

Je suis intéressé par ces batteries depuis un petit temps et j'apprécie que tu partages ton expérience. Je suis très novice dans le domaine et j'ai quelques questions techniques (de base, sorry).
Pourrais-tu préciser si les 8895,10€ c'est pour les huits modules sur la photo de Wattuneed ou un module ? Tu as installé huit modules, est-ce du 400 ou du 50 ? Comment arrives-tu à 15kWh installés (à 80% de décharge).
Update:
OK, j'ai trouvé la réponse pour les huit modules. Reste pour les 15 kWh ?

Merci

Amsobra

  • #16
amsobra a dit:
Bonjour Thorgard,

Je suis intéressé par ces batteries depuis un petit temps et j'apprécie que tu partages ton expérience. Je suis très novice dans le domaine et j'ai quelques questions techniques (de base, sorry).
Pourrais-tu préciser si les 8895,10€ c'est pour les huits modules sur la photo de Wattuneed ou un module ? Tu as installé huit modules, est-ce du 400 ou du 50 ? Comment arrives-tu à 15kWh installés (à 80% de décharge).
Update:
OK, j'ai trouvé la réponse pour les huit modules. Reste pour les 15 kWh ?

Merci

Amsobra
Cliquez pour agrandir...

8 modules pour un total de 400 Ah (50 Ah par module) en 48v, soit 400x48 = 19.2 kwh x 0.8 = 15.36 kwh

  • #20
Tu as 800 d'estimation d'autoconsommation pour mars et seulement 400 fevrier et 670 en avril. Ce chiffre est incohérent, ca devrait etre entre 400 et 670.
Ou c'est tout les chiffres à partir d'avril qui sont incohérents :D

Sinon super projet et merci du partage de ton expérience :)

Dernière édition:
