Support matériaux

Dans le forum Portes, Escalier, Menuiserie - par Tobi le 15 Août 2019

  1. Tobi

    Tobi 38 ans, Hainaut

    Hello,

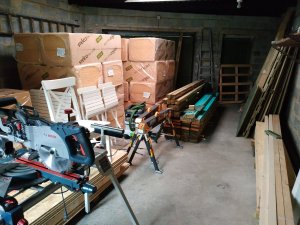

    Vu que j'achète plus vite que j'utilise et que j'ai tendance à faire du stock en prévision de... ça devient franchement le b* dans mon garage (40m² quand même)...


    J'envisage donc d'utiliser un mur pour monter un système de "rack" pour matériaux histoire de libérer de l'espace au sol.

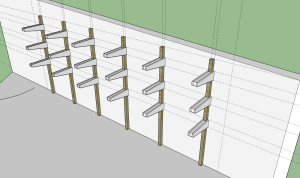

    Voici l'idée :


    Précisions :
    - chevrons SRN 60x70mm de 210 cm fixés au mur (bloc de béton creux) via tiges M8 et scellement chimique (3 tiges par chevron ? )
    - les consoles seraient composées d'un morceau de chevron de 60x70 d'environ une cinquantaine de cm et de deux planches SRN de part et d'autre (25x150) collées et visées au morceau de chevron
    - pour la fixation des consoles à la structure, j'imaginais une sorte de système modulaire : trous dans les flancs des chevrons fixés au mur à intervalles réguliers et "encoches" de 2cm de profondeur dans lesquels les morceaux de chevrons des consoles trouveraient un appui supplémentaire. Les planches des consoles seraient percées en deux endroits et je viendrais les fixer à travers les chevrons de la structure via tige M8 et écrous à ailettes. L'idée et de pouvoir les positionner à ma guise en hauteur en fonction de que je veux placer sur mon rack. Pfff c'est clair dans ma tête mais pas sûr que mes explications le soient... Je peux faire un dessin sinon :)
    - espacement entre les chevrons de la structure : environ 85 cm
    - je pourrais aussi placer des planches entre deux consoles pour faire office d'étagère (toujours du 25x150)

    En gros, ma question est la suivante : est-ce que ça vous semble assez solide pour supporter des charges moyennement lourdes ? Des pistes d'amélioration ? Ou peut-être suis-je simplement à côté de mes pompes et le tout va se casser la gueule à la première occasion ?

    Merci d'avance de vos avis :)

    Tobi , 15 Août 2019
    #1
  2. A.L.

    A.L. 60 ans, Liège

    J'ai construit le même système d'étagère.
    J'ai utilisé des 38x58 pour les montants(tous les 60 cm) et les consoles (30 cm) étagères de 30 en contreplaqué et aggloméré de 16 mm.
    Pour les "joues" des consoles du contreplaqué de 8 mm
    J'ai aussi fait un système "modulaire" comme dans ton projet.
    A refaire, le fixerai seulement avec des vis à la hauteur désirée. Fait depuis quelques mois et quand les étagères sont chargées, tu ne les bouges plus jamais.;)
    En plus, faire des trous bien alignés dans les deux "joues" et le montant, pfffff.
    Fixés au mur (béton lourd) avec cheville à frapper de 8.(4 par montant)
    Chargé avec du brol plus ou moins lourd. Çà tient.
    J'avais posté des photos dans "le petit boulot du jour"ou le "do it yourself".

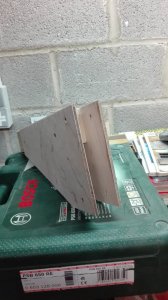

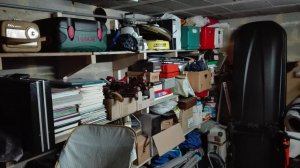

    IMG_20190815_222106[1].jpg IMG_20190519_171713[1].jpg IMG_20190519_171821[1].jpg IMG_20190815_222021[1].jpg

    Dernière édition: 15 Août 2019
    A.L. , 15 Août 2019
    #2
    Tobi aime ça.
  3. Tobi

    Tobi 38 ans, Hainaut

    Ah oui, plus ou moins la même configuration que ce que j'imagine alors ! Tu as une idée de poids que tes consoles supportent ? Bah justement, j'hésitais pour la modularité du système, je me disais que c'était peut-être beaucoup de prise de tête pour "pas grand chose". Je vais encore y réfléchir.
    Je vais essayer de retrouver ton post sur le sujet :)

    Tobi , 15 Août 2019
    #3
  4. A.L.

    A.L. 60 ans, Liège

    J'ai mis 4 photos. Parce que retrouver retrouver un message sur BricoZ, c'est galère.

    A.L. , 15 Août 2019
    #4
  5. koreon

    koreon Namur

    koreon , 15 Août 2019
    #5
  6. A.L.

    A.L. 60 ans, Liège

    Si tu ne mets pas de planches, penser à faire des montant assez larges car sinon, ce n'est pas stable, les consoles bougent de gauche à droite. Et peut-être ne pas aligner ou mettre deux rangées de fixations ..

    A.L. , 15 Août 2019
    #6
  7. boters

    boters 33 ans, Hainaut

  8. boters

    boters 33 ans, Hainaut

    Moi sur Chevron :laughing:

    boters , 15 Août 2019
    #8
  9. A.L.

    A.L. 60 ans, Liège

    A.L. , 15 Août 2019
    #9
  10. Tobi

    Tobi 38 ans, Hainaut

    Pareil, j'avais pas encore trouvé non plus via la recherche avancée ! Merci pour les photos @A.L. . Yes, un peu ce que j'imagine à part que je pars sur des sections supérieures. Ca devrait donc le faire on dirait :)

    Tobi , 15 Août 2019
    #10
