Branchement cuisinière électrique vitrocéramique

Dans le forum Electricité générale - par Indra65 le 6 Décembre 2018, à 16:34

  1. Indra65

    Indra65 45 ans, France

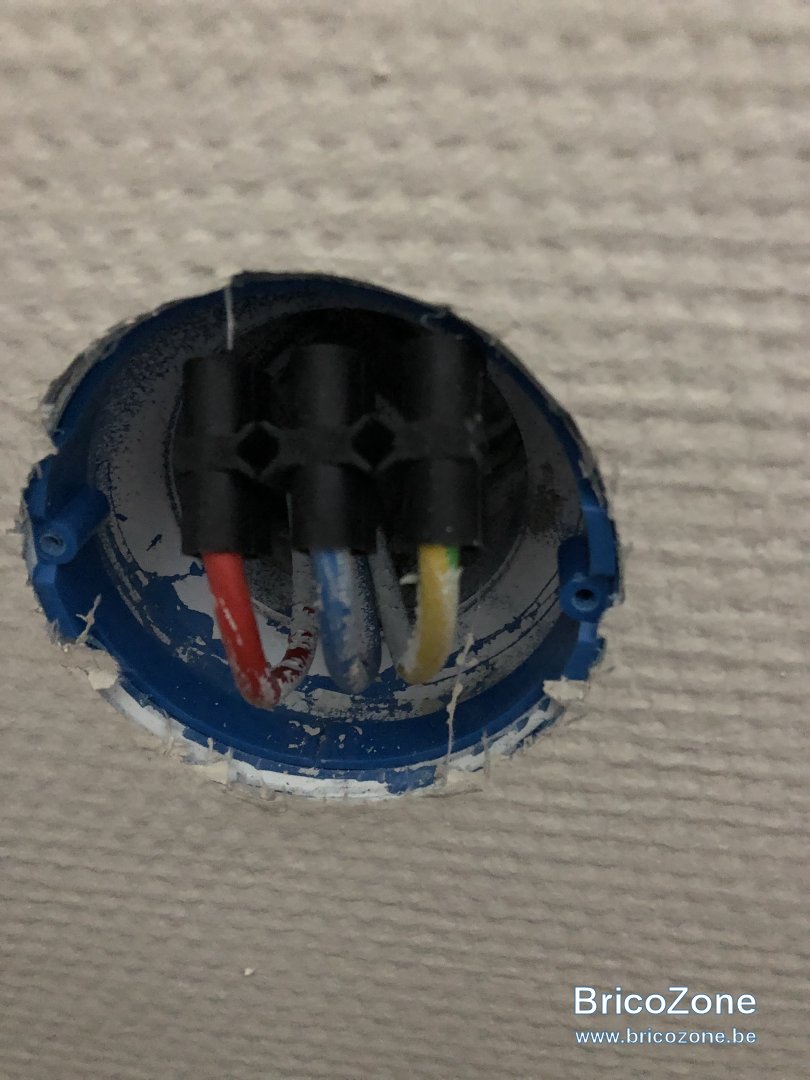

    Bonjour, je viens d acheter pour ma fille une cuisinière électrique vitrocéramique, le souci c est qu elle est vendu avec un cable a 5 fils j ai donc fait le branchement sur la cuisinière comme sur le schéma indiqué mais dans sa cuisine il n y a que 3 fils (rouge bleu vert/jaune) donc mes questions sont ai je bien fait le branchement derrière la cuisinière et biensur quels fils brancher au mur merci. Ci joint les photos pour mieux comprendre



    Indra65 , 6 Décembre 2018, à 16:34
    #1
  2. eljub

    eljub 36 ans, Brabant Wallon

    Bonjour,

    Il faudrait une photo du schéma afin de vous répondre
    Et s'assurer que la plaque est compatible 230v par la même occasion

    eljub , 6 Décembre 2018, à 16:39
    #2
  3. Indra65

    Indra65 45 ans, France

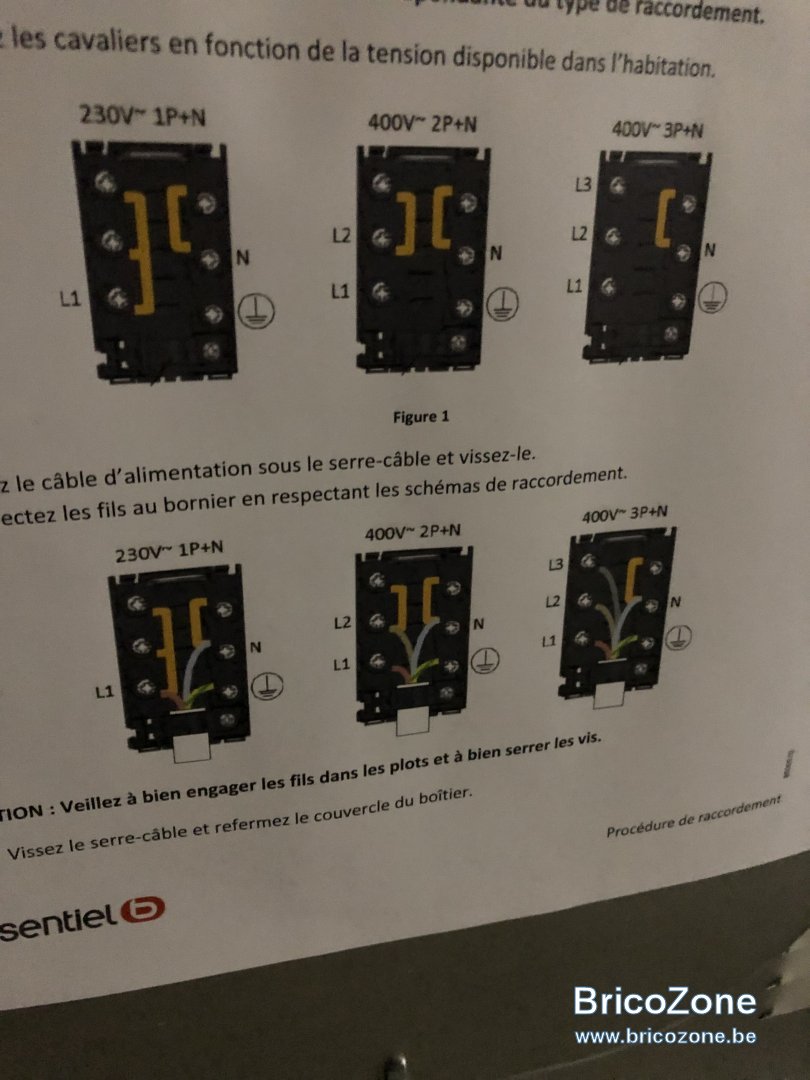

    D accord merci pour votre réponse rapide, voici une photo du schéma enfin si c est ca et comment savoir si ma plaque est compatible


    Indra65 , 6 Décembre 2018, à 16:46
    #3
  4. bf109e

    bf109e 42 ans, Hainaut

    A priori il faut suivre le schema du bas à gauche, mais on ne peut vraiment pas voir la feuille entière ? :rolleyes:

    bf109e , 6 Décembre 2018, à 17:12
    #4
  5. Cory

    Cory Bruxelles

    Bonjour,
    Sans aucun doute, je confirme, le schéma de gauche 1P+N.
    Et un conseil, remplacez le sucre par un nez de raccordement ou une boite à bornes.

    Dernière édition: 6 Décembre 2018, à 18:09
    Cory , 6 Décembre 2018, à 17:58
    #5
  6. Indra65

    Indra65 45 ans, France

    D accord pour le schéma en bas à gauche mais pourquoi derrière la cuisinière il y a le boîtier qui correspond a celui de droite ? Et si je suis le schéma de gauche je fais quoi des 2 fils restants soit le noir et le gris? Une question bête c est quoi le sucre?


    Indra65 , 6 Décembre 2018, à 18:46
    #6
  7. Cory

    Cory Bruxelles

    Si la cuisinière est fournie avec le raccordement de droite c'est pour éviter les accident par surtension.
    Les fils non utilisé, vu la section, vous les isolez aux deux bouts et c'est tout.
    Le sucre c'est le raccord noir dans le blochet mural.

    Cory , 6 Décembre 2018, à 18:49
    #7
  8. flashman

    flashman Liège

    Les fils en trop, on les utilise pour doubler les fils, on ne connaît ni la section, ni la puissance...

    Vous utilisez brun et noir pour L.
    Et bleu et gris pour N.

    flashman , 6 Décembre 2018, à 18:56
    #8
  9. Indra65

    Indra65 45 ans, France

    D accord donc j isole juste le fil noir et le gris et ensuite je branche donc le fil jaune/vert avec le jaune/vert, le bleu avec le bleu et le marron avec le rouge? C est bien ca?

    Indra65 , 6 Décembre 2018, à 18:58
    #9
  10. Cory

    Cory Bruxelles

    C'est du 4², trop gros pour être doublé.

    "D accord donc j isole juste le fil noir et le gris et ensuite je branche donc le fil jaune/vert avec le jaune/vert, le bleu avec le bleu et le marron avec le rouge? C est bien ca?"
    C'est exactement ce qu'il faut faire.

    Cory , 6 Décembre 2018, à 18:58
    #10
  11. Indra65

    Indra65 45 ans, France

    Ok ok merci bcp pour vos conseils on va faire ca ce week-end en espérant ne pas faire de conneries je vous tiendrai au courant du bon fonctionnement ou pas

    Indra65 , 6 Décembre 2018, à 19:08
    #11
  12. Cory

    Cory Bruxelles

    J’insiste sur le remplacement du sucre par du bon matériel

    Exemple.
    Barrette de raccordement cuisinière.jpg

    Cory , 6 Décembre 2018, à 19:16
    #12
  13. Indra65

    Indra65 45 ans, France

    D accord mais le souci c est un pavillon tt neuf loué par ma fille donc je ne sais pas si on peut faire ca. Je vois qu ils ne ce sont pas soucié de ce détail. Merci pour votre conseil

    Indra65 , 6 Décembre 2018, à 19:53
    #13
  14. Indra65

    Indra65 45 ans, France

    Une dernière question y a pas moyen de relier ce cable fourni sur une prise normal ?

    Indra65 , 6 Décembre 2018, à 19:56
    #14
  15. Cory

    Cory Bruxelles

    Oh que si vous pouvez, et devriez, remplacer ce sucre qui n'est là que pour isoler le bout des fils.

    Et non, il faut une ligne dédiée uniquement pour la cuisinière ou taque et comme vous êtes en 2x230V le section doit être de 6² minimum comme c'est le cas.

    Il faudrait aussi voir le calibre du disjoncteur de cette ligne ainsi que la puissance de votre appareil.

    Cory , 6 Décembre 2018, à 19:56
    #15
  16. Indra65

    Indra65 45 ans, France

    Ok d accord merci pour vos reponse on va donc changer ce sucre

    Indra65 , 6 Décembre 2018, à 20:55
    #16
  17. flashman

    flashman Liège

    Verifiez quand même que c'est bien du 4 carré avant de n'utiliser que 2 fils (c'est marqué sur le câble).

    flashman , 6 Décembre 2018, à 23:42
    #17
  18. Indra65

    Indra65 45 ans, France

    Je viens d aller voir et je ne vois rien de marqué sur le cable. Par contre pourquoi m avoir fourni un cable a 5 fils si je ne dois en utiliser que 3? Peut on tout simplement acheter un cable a 3 fils pour eviter que les 2 autres trainent et ne servent a rien?

    Indra65 , 7 Décembre 2018, à 06:35
    #18
  19. michael mbm

    michael mbm 42 ans, Liège

    il fournissent un câble a 5 fils pour pouvoir la mettre en triphasé, c'est tout, comme vous êtes en France en plus, le triphasé 400 est présent majoritairement partout

    michael mbm , 7 Décembre 2018, à 06:44
    #19
  20. Cory

    Cory Bruxelles

    Je donne déjà la raison au #7.
    Pour éviter le risque de surtension la ta que est raccorder en 3x400V+N en sortie d'usine.

    Cory , 7 Décembre 2018, à 07:05
    #20
