Coffret électrique piscine.

Nanou636

• 4 Mai 2019

• #1

Bonjour à tous,
Nouvelle sur le forum,
J'ai besoin de votre aide. ..
voici le coffret piscine (donné) que je dois installer.
Je comptais partir du tableau principal avec un Disjonteur de 40A, puis cable de 10 au carré (sous tranchée de 25m jusqu'au nouveau tableau additionnel dans le local piscine) Sur le nouveau tableau, un Inter Sectionnel, suivi d'un Différentiel de 40A 30mA pour alimenter le "coffret piscine" avec le moteur et les spots, ainsi qu'une rangée de disjoncteurs pour le Bar extérieur.
Mais là j'ai un SOUCI...
Le coffret est visiblement en Triphasé et je ne m'y connais un peu qu'en Mono.. sniff.
Est ce qu'il est possible de ne changer que le Disjoncteur Moteur et le Contacteur (qui sont en Tri) pour passer en Mono et conserver les autres éléments ?
Ou mieux vaut il repartir avec tous les modules en Bipolaire et revendre ce coffret en Triphasé ?
Merci d'avance



Dernière édition: 5 Mai 2019

omega.067

• 4 Mai 2019

• #2

hello
pour le contacteur, pas de problème, il fonctionnera tout aussi bien en "mono"
pour le disjoncteur moteur, il peut convenir (après une petite astuce) si la "plage de réglage" en intensité (vis jaune A) est compatible avec ton moteur
je présume que le moteur dont tu dispose, est lui en mono
Michel



Nanou636

• 4 Mai 2019

• #3

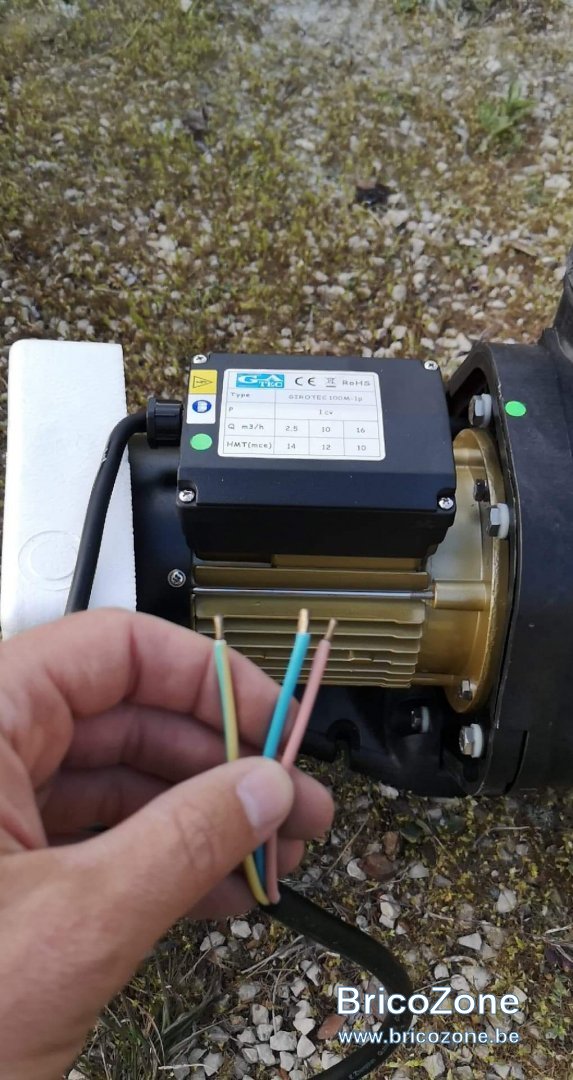

Oui, mon moteur est en Mono. (PHOTO)
Mais quand tu me parles "plage de réglage" c'est du chinois pour moi dans la mesure où je ne sais faire que la conception et les branchements d'un tableau d'alimentation. .. Donc je règle l'intensité comment ?



omega.067

• 4 Mai 2019

• #4

re
à voir, ton moteur est de 1cv donc ± 736W donc a besoin de 3,2 <>3,5 A
il faut voir si la vis jaune de réglage d'intensité (A) , permet une position (en la tournant d'un sens ou de l'autre) de sélectionner une intensité proche de 3,5A ,
dis nous ce qui est inscrit sur cette vis jaune du disj moteur (Moeller) ça permettra de savoir si il faut ou pas le changer
Michel



Nanou636

• 4 Mai 2019

• #5

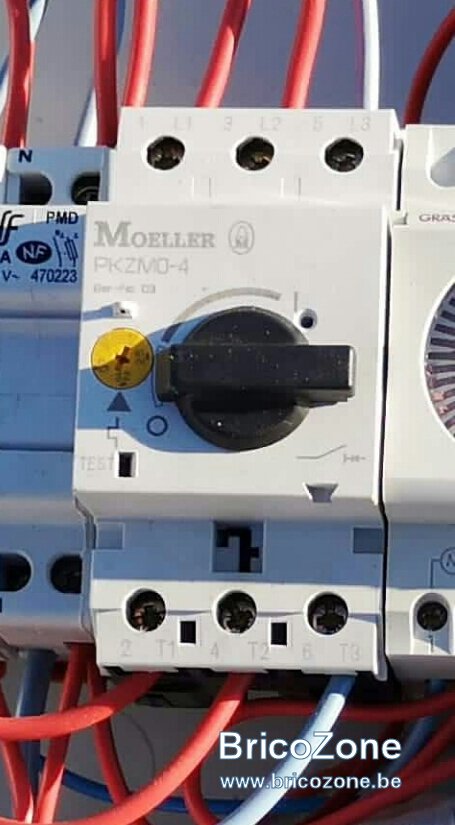

Pour ce qui est du disjoncteur Moeller impossible de lire mieux que sur la photo (trop usé)...



omega.067

• 4 Mai 2019

• #6

bon, à voir c'est réglable de 0 à 4A, donc ça marche
tu enlève le fil rouge qui va de la borne 2 du Moeller au contacteur Télémécanique
tu enlève le fil rouge qui va de la borne 3 du Moeller au porte fusible à côté
tu pose un fil entre la borne 2 et la borne 3 du Moeller
comme cela il sera "équilibré"
tu tournes la vis jaune au max (4A) (sens horlogique) puis tu détournes jusqu'à aligner la flèche noire sur la graduation présumée 3,5A
tu branches ton moteur là ou il y avait les fils noir et brun sur le contacteur Télémécanique (en dessous) en mettant le bleu du moteur en face du bleu qui est au dessus
Pour ce qui est de l'alim, on ne distingue pas suffisamment le câblage actuel, faudra d'autres photos
Michel



Nanou636

• 4 Mai 2019

• #7

Merci beaucoup pour ton aide !!
Je m'occuperai des branchements dans 2 week end environ.
Pour l'instant c'est : tranchée, préparation des gaines et cie ... je posterai les résultats, et dirai si ça marche !
Pour l'alimentation il y a des répartiteurs sur lesquels je vais me brancher. Je posterai également d'autres photos des branchements actuels du Contacteur .
Ce n'est pas simple parfois d'être "bricoleur du dimanche"



Billmarcel

• 4 Mai 2019

• #8

Un câble 3G1.5² suffira derrière un disjoncteur de 10 Amp au départ du tableau principal.



Nanou636

• 4 Mai 2019

• #9

Je voulais partir du tableau principal avec du 10 au carré car il y aura une rangée de disjoncteurs en plus du "coffret piscine" pour le frigo, les lumières du bar et qlq prises électriques.
Mon approche est bonne ou pas ??
Le 5 au carré pour le coffret piscine ?



Billmarcel

• 4 Mai 2019

• #10

Alors je serais d'avis de tirer un 3G 1.5² après un disjoncteur 10 Amp pour la pompe et un 3G 2.5² derrières un disjoncteur 16 Amp pour les prises. Pour les prises, plus besoin de protection à l'arrivée.



Nanou636

• 4 Mai 2019

• #11

Le problème c'est que dans le tableau principal il n'y a la place que pour UN Disjoncteur . Ils n'ont pas laissé de réserve (c'est archi plein). C'est pour cela que je partais avec un
Disj 40A au tableau principal pour alimenter l'interrupteur sectionneur du 2sd tableau et du "coffret piscine".
Mais je veux bien apprendre, et écouter d'autres avis..



Dernière édition: 4 Mai 2019

flashman

• 4 Mai 2019

• #12

Attention que si vous avez du tri au compteur, c'est du 5G qu'il faut, et, un disjoncteur tri.



Billmarcel

• 5 Mai 2019

• #13

Faut faire attention aussi que vous êtes en France et qu'il faut suivre la réglementation en vigueur chez vous. Il y a aussi du boulot à mettre votre coffret en monophasé, pas à faire faire par un bricoleur.



Nanou636

• 5 Mai 2019

• #14

Pas les moyens de prendre qlq'un de pro.. donc j'essaie de transformer ce tableau en Tri pour le passer en utilisation Mono.
Je ne suis pas tout à fait amateur puisque j'ai refait toute l'électricité de la vieille maison que j'ai acheté. Et le certificat du consuel OK. Mais je suis très loin d'être Pro et le Triphasé c'est presque du "chinois" (je n'ai compris que 2 ou 3 bricoles grâce aux différents posts lus sur le Net)
Alors, si ça me prend trop la tête et que je ne comprends pas ou n'y arrive pas, malgré votre aide, je referai tout avec des modules en Bipolaire. (Et je revendrai ce coffret tri...)



Dernière édition: 5 Mai 2019

Nanou636

• 5 Mai 2019

• #15

Une autre question me turlupine :

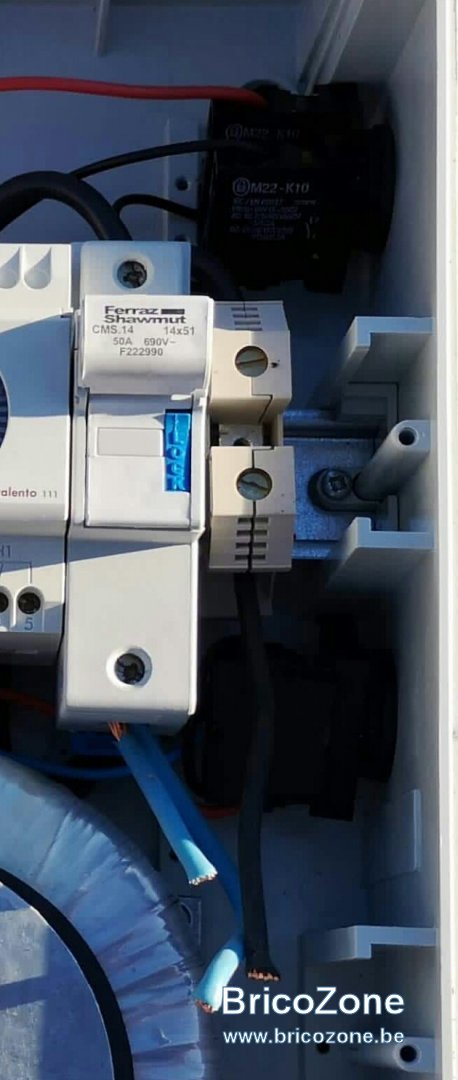

Qu'est ce que ce disjoncteur porte fusible pour la lumière en 50A 690v ? pourquoi 50A ?? Je peux le remplacer par un 10A 220v ?
Et le module beige à côté c'est quoi ??



omega.067

• 5 Mai 2019

• #16

re
le porte fusible peut convenir jusqu'a 50A, mais tu utilise la cartouche fusible (14x51 c'est la taille) de l'intensité qui te convient (ça va de 0,5 à 50A)
le module beige, c'est à mon avis, une borne de raccordement (gros modèle) comme il y en a de petites à l'extrême gauche (jaune/vert, bleues et grises)
ton coffret "tri" peut très bien servir, il suffit de ne câbler qu'une phase et le neutre (bleu)
Michel



Nanou636

• 5 Mai 2019

• #17

Merci pour les explications.
Ne prendre qu'une phase et le neutre pour brancher en Bipolaire c'est, en gros, le seul TRUC que j'ai compris sur Le Tri..
Le reste de tes explications est suffisamment clair pour qu'une "néophyte" comme moi comprenne.
c'est cool !!



Billmarcel

• 5 Mai 2019

• #18

Le "module" beige à droite est un bornier.
Ce porte fusible (Ferraz Shawmut) peut être viré.
Le bloc noir M22-K10 peut être viré aussi. https://fr.farnell.com/eaton-moeller/m22-k10/bloc-contact-affleurant-1no/dp/3718347
Recâbler le Moeller PKZM0-4 suivant le schéma ci-dessous.
, sinon le remplacer par un disjoncteur mono(bi)phasé 10 Amp courbe D, soit D10.
Le contacteur Télémécanique peut être utilisé sur deux "phase et neutre".
Je remplacerais aussi la minuterie qui date de Mathusalem par une minuterie actuelle et avec possibilité de commande manuelle. Ce que vous ne regretterai pas.
Virer le gros bobinage aussi, je ne vois pas l'utilité, ce qui vous permettrais d’installer une paire de disjoncteurs pour vos autres applications dans ce même coffret.
C'est le début.

Pour le câble, un 3G 4² derrière un disjoncteur 25 Amp venant de votre coffret principal, suffira pour la pompe et le reste.


"Ou mieux vaut il repartir avec tous les modules en Bipolaire et revendre ce coffret en Triphasé ?"
Je ne vois vois pas qui aurait l'utilité d'un tel coffret.



Nanou636

• 5 Mai 2019

• #19

Merci beaucoup Billmarcel !!
Avec tout ça je vais pouvoir avancer,
C'est Nickel !!

Pour la revente de ce coffret,
Je me suis dit la même chose :
Qui va vouloir de cette antiquité en 4 phases ?? MDR..
Ce n'est pas pour rien qu'on m'a fait ce cadeau "empoisonné " !! LOL..

En tous cas, Je vous tiendrai au courant de la suite..



omega.067

• 5 Mai 2019

• #20

re
ben "Virer le gros bobinage aussi, je ne vois pas l'utilité" c'est le transfo pour alimenter des spots basse tension (12 ou 24v) si il n'est pas nécessaire, c'est vrai qu'on peut le virer
Michel
