Frigo americain aeg en panne

A

adoni

• 10 Décembre 2023

• #1

Bonjour à tous,

Depuis qqes jours je galère à trouver ce qui foire sur mon frigo americain aeg.
Il aa commencé à faire de bruit et puis l.alarme s est mise en.route

J ai débranché toute une nuit et j ai rallumé.

Il.se lance et démarre bien pendant 5 min puis il.commence sonner.
J'ai démonté l arriere pour aller nettoyer le condensateur et voir si l hélice tournait.

Qd je branche, le condensateur se met en route et l hélice aussi. Puis à un moment quand il.fait bip bip bip, l hélice s arrete et du coup.le compresseur également .

J ai également vérifié le ventilateur de la.partie congélateur et idem, il tourne et au moment des bip bip il s arrete.

Pourriez vous m.aider svp? Je galère la



Edmaison

• 11 Décembre 2023

• #2

Bonjour,

Quel est la référence du modèle ? Quelle année ?

Il n'y a rien dans la doc qui explique les pannes et le nombre de "bip" associé ?



A

adoni

• 11 Décembre 2023

• #3

Modèle S56090XNS0

Non je n ai rien trouvé é dans le manuel d utilisation



M

Micad

• 11 Décembre 2023

• #4

Bonjour,

Pouvez-vous préciser quel genre de bruit faisait-il ?



Edmaison

• 11 Décembre 2023

• #5

Quelques choses de particulier, ou qui a changé sur l'affichage de frigo ?



Edmaison

• 11 Décembre 2023

• #6

Micad a dit:

Bonjour,

Pouvez-vous préciser quel genre de bruit faisait-il ?

Cliquez pour agrandir...

Et d'où semble provenir les bruits



A

adoni

• 11 Décembre 2023

• #7

En fait, quand je parlais de bruit, je voul1is dire qu il a commencer à biper..Comme si la.porte était ouverte ou comme.s il y avait un problème.

Et quand j ai éteint, il est répartit..mais c est pareil après, ça bip bip après 5/10min



H

Halfvolle

• 11 Décembre 2023

• #8

Perso j'ai déjà eu un contacteur de porte HS (la petite trappe à boissons). Ca bipait aléatoirement, mais je n'ai pas contrôlé si ça arrêtait le compresseur (ça pourrait être logique pour ne pas refroidir porte ouverte).



A

adoni

• 11 Décembre 2023

• #9

Ou est ce que je p3ux voir les capteurs? Et comment je peux savoir si ils sont hs?



A

adoni

• 11 Décembre 2023

• #10

Halfvolle a dit:

Perso j'ai déjà eu un contacteur de porte HS (la petite trappe à boissons). Ca bipait aléatoirement, mais je n'ai pas contrôlé si ça arrêtait le compresseur (ça pourrait être logique pour ne pas refroidir porte ouverte).

Cliquez pour agrandir...

Mais si le contacteur est hs, le frigo ne demarerait pas ou si?



H

Halfvolle

• 11 Décembre 2023

• #11

Chez moi je ne me suis pas risqué à démonter la porte pour avoir accès au capteur, j'ai travaillé dans la charnière. J'ai simplement ponté les câbles du capteur pour qu'il considère que la trappe est fermée. Seul "inconvénient" c'est que la lumière ne s'allume forcément plus quand j'ouvre la trappe, mais elle fonctionne si j'ouvre la porte bien sûr.

Chez vous c'est juste une idée comme ça, c'est pas mon domaine. Mais je me dis que si le capteur est défectueux aléatoirement comme j'avais, il peut biper après X minutes et finir par couper le compresseur.



A

adoni

• 11 Décembre 2023

• #12

Pour information.supplementaire, ça bip en.meme.temps que les ampoules côte frigo clignottent



A

adoni

• 11 Décembre 2023

• #13

Edmaison a dit:

Quelques choses de particulier, ou qui a changé sur l'affichage de frigo ?

Cliquez pour agrandir...

Non, mis à part que l affichage semble "vibrer"



A

adoni

• 11 Décembre 2023

• #14

J ai regardé mes connecteurs et je ne vois rien.

Mais j ai remarqué qqch de bizarre.
Quand j allumé.et qu il.demarre correctement et j oubre les portes congel et frigo, les lumières sont allumées. Par contre, une fois que ça foire, la.lumoere côté congel est éteinte et celle côté frigo clignote en faisant bip bip.

Si qq1 a une idée je suis preneur

Merci.bcp



Edmaison

• 11 Décembre 2023

• #15

adoni a dit:

, les lumières sont allumées. Par contre, une fois que ça foire, la.lumoere côté congel est éteinte et celle côté frigo clignote en faisant bip bip.
Merci.bcp

Cliquez pour agrandir...

A priori ça ressemble bien à ce que dit @Halfvolle , un problème avec le capteur de porte.
Le frigo "ne sait pas" qu'elle sont fermées, et donc alarme et mise en sécurité.



A

adoni

• 11 Décembre 2023

• #16

OK merci. Comment je peux tester pour voir si c est cela?
J enleve les capteurs et j essaie?

Autrement ?



A

adoni

• 11 Décembre 2023

• #17

Ou alors il faut ponter.
Mais j ai 3 fils. Jaune vert marron.

Je suppose que jaune c est la Terre. Je ponte le vert et marron?



M

Micad

• 11 Décembre 2023

• #18

Il n'est pas certain du tout que ce fil jaune corresponde à la Terre. La norme veut que ce soit un fil jaune/vert (à 2 couleurs donc sur la même gaine isolante).

Pour vérifier si ce fil jaune à un lien avec Terre, c'est assez simple : faites une mesure ohmique entre la fiche de ce fil déconnectée du capteur de porte et la borne de Terre de la fiche électrique d'alimentation du réfrigérateur.

D'autre part, à défaut de schéma électrique du réfrigérateur, il vaudrait quand même mieux chercher à savoir à quoi sont raccordés ces 3 fils.
Faire un pont entre 2 fils sans être certain de leur fonction, c'est tout de même un peu risqué d'autant que tout ça doit être géré par une platine électronique dont il ne faudrait pas mettre un ou des composants en court-circuit !

PS : Sur l'étiquette d'identification du réfrigérateur n'y aurait-il pas un schéma électrique partiel ? (ça existe pour quelques marques de réfrigérateur)

Bonne soirée à vous tous.



A

adoni

• 11 Décembre 2023

• #19

Je comprends. Je me disais la même chose @Micad

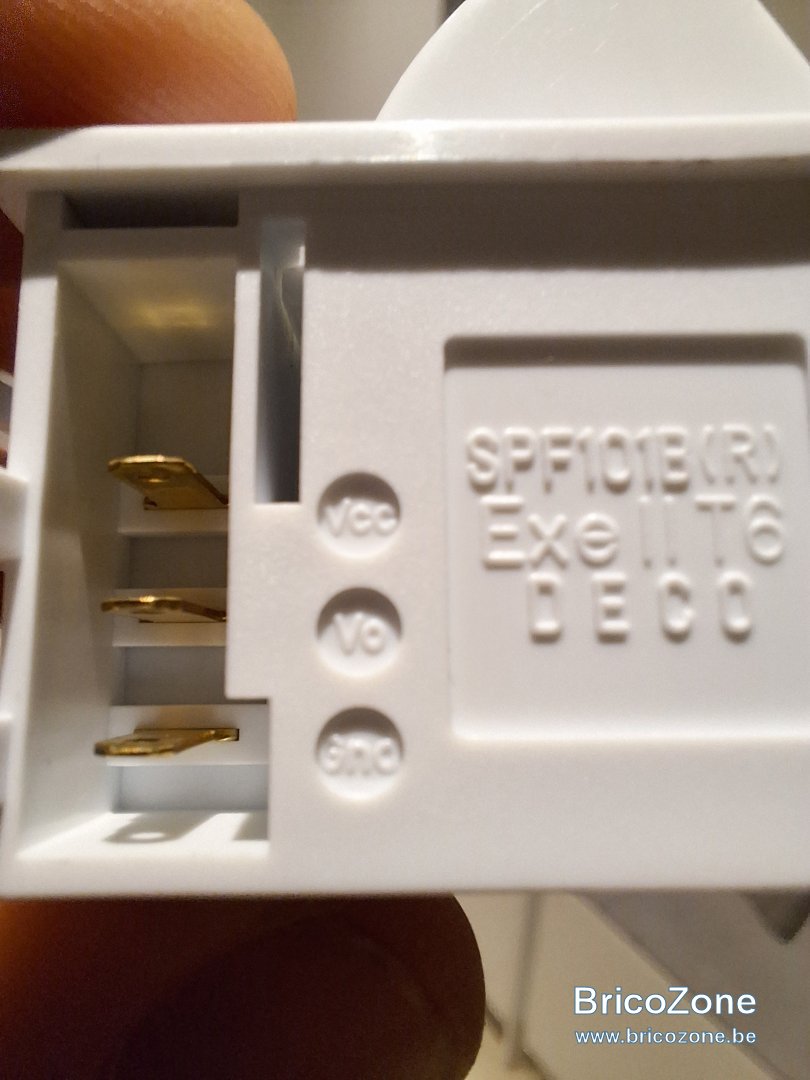

J ai enlever le connecteur. Il y a 3 fil. Sur l.interrupteir je vois vcc vo gnd

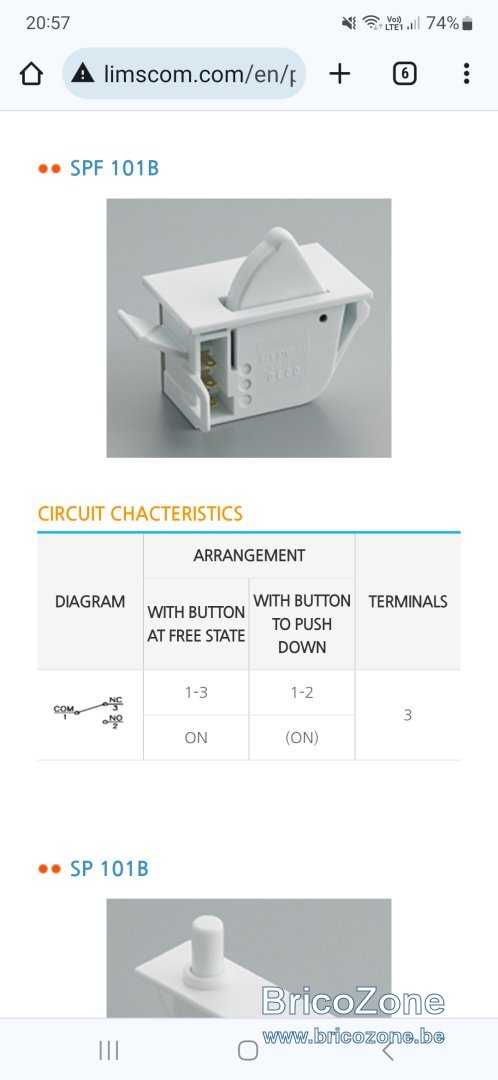

Et j ai retrouvé un shema de l interreupteur
NC NO COM ( no close no open et commun)

A voir quoi correspond à quoi



A

adoni

• 11 Décembre 2023

• #20

Voici des photos
