Frigo americain aeg en panne

H

Halfvolle

• 11 Décembre 2023

• #21

Chez moi toute l'électronique est sous un couvercle en plastique sur le dessus de l'appareil, et il y a un schéma collé sous le couvercle (frigo Samsung).



H

Halfvolle

• 11 Décembre 2023

• #22

Si vous avez accès au capteur vous pouvez mesurer à l'ohmmètre entre le commun et les deux autres. Il doit y a voir une continuité sur un seul à la fois, selon que le bouton est poussé ou non.



M

Micad

• 11 Décembre 2023

• #23

Il s'agirait d'un micro-interrupteur qui établirait le contact entre le Commun et l'un ou l'autre des 2 autres NC ou NO selon que le contacteur est au repos (porte du frigo ouverte) ou que la porte, fermée, appuie sur ce contacteur.

Ça se vérifie à l'ohmmètre en mettant une pointe de touche sur le Commun et l'autre sur l'une puis sur l'autre (contacteur au repos) et à nouveau sur l'une puis l'autre (contacteur actionné).

Contacteur au repos on devrait trouver par exemple 0 pour l'une l'infini pour l'autre
Contacteur actionné on devrait trouver l'inverse : l'infini pour l'une et 0 pour l'autre

Le faire est simple l'expliquer l'est un peu moins, si cette explication reste compréhensible, ça vous permettrait au moins de vérifier le fonctionnement du contacteur de porte.



M

Micad

• 11 Décembre 2023

• #24

Oups !

Halfvolle a dit en quelques mots ce que j'ai mis 5 minutes à rédiger. Mais nous sommes complètement en phase



A

adoni

• 11 Décembre 2023

• #25

Merci à vous en tout cas.

Je pense avoir compris.

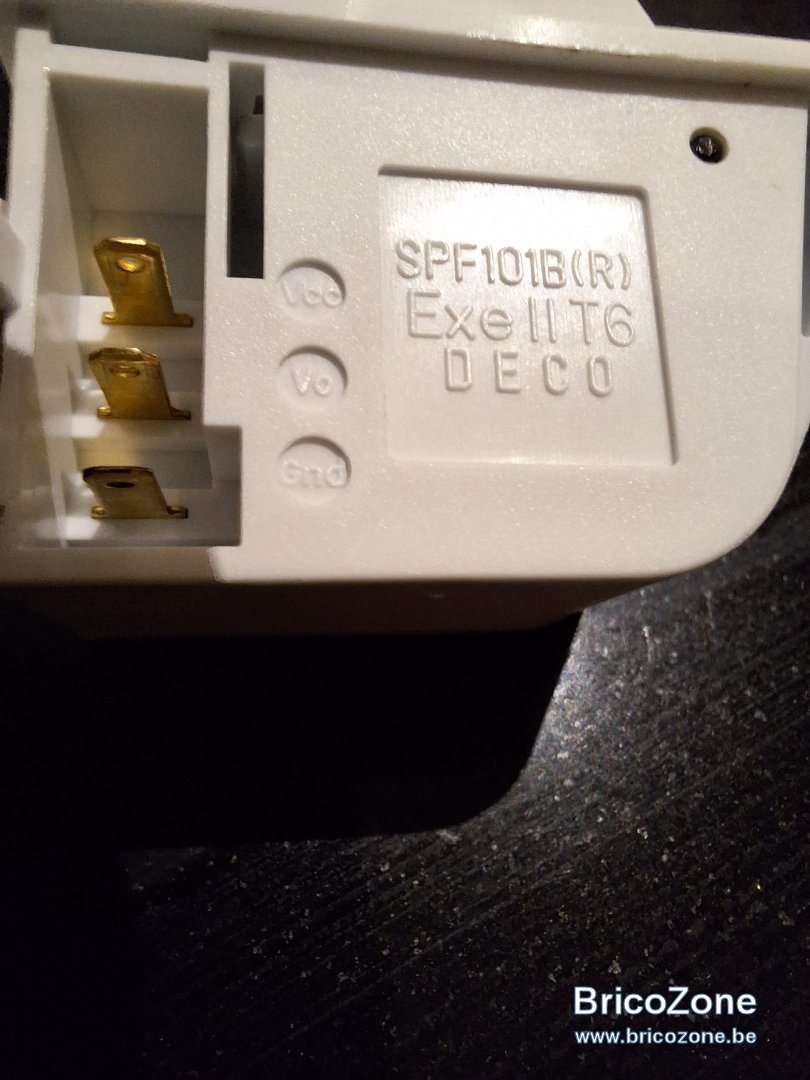

C est juste que sur l.interrupteur je vois vcc vo et gnd... ( voir la.photo)

Encore merci



H

Halfvolle

• 11 Décembre 2023

• #26

J'aurais tendance à dire que le commun est le Gnd. Mais de toute façon allez-y joyeusement, vous ne risquez rien en testant l'interrupteur, même si vous essayez sur les mauvaises bornes.



A

adoni

• 11 Décembre 2023

• #27

OK je vais faire ça.
Je.vous tiens au courant



Edmaison

• 11 Décembre 2023

• #28

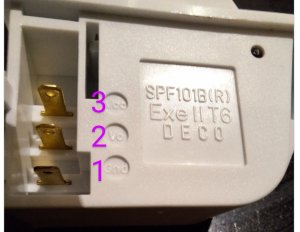

Le schéma du #20 est clair :
1 = ground = com(un)
2= NO (normally open) = NO (normalement ouvert)= Vo --> au repos " le courant ne passe pas"
3= NC (normally close) = NF (normalement fermé ) = Voc --> au repos, le courant passe.

Dès qu'on appui sur le contact, les interrupteurs change de position ensemble.

Après, comment la carte interprète cette info, je ne sais pas.
Mais pourquoi pas un faux contact, ou un problème mécanique ?



A

adoni

• 11 Décembre 2023

• #29

Merci pour l info.

Je ne.sais, je cherche mon problème. Je me.disais que je pourrais ponter de porte fermée avec le.commun pour voir si mon frigo congélateur se lance normalement

C était juste une idée...



Edmaison

• 11 Décembre 2023

• #30

adoni a dit:

Merci pour l info.

Je ne.sais, je cherche mon problème. Je me.disais que je pourrais ponter de porte fermée avec le.commun pour voir si mon frigo congélateur se lance normalement

C était juste une idée...

Cliquez pour agrandir...

A tester, il faut faire alors un pont entre 1 et 2 pour simuler l'action de l'interrupteur (la porte est fermée)



Edmaison

• 11 Décembre 2023

• #31

Si ce n'est pas ça, le problème n'est p'tet pas lié a la porte



A

adoni

• 11 Décembre 2023

• #32

Je voulais faire le pont directement sur les.fils.en.fait en enlevnt le bouton.

Je risque qqch?



Edmaison

• 11 Décembre 2023

• #33

adoni a dit:

Je voulais faire le pont directement sur les.fils.en.fait en enlevnt le bouton.

Je risque qqch?

Cliquez pour agrandir...

Non, juste ne pas mettre les 3 ensemble en même temps.
1-2 ou 1-3
(2-3 ne sert a rien)



Edmaison

• 11 Décembre 2023

• #34



M

Micad

• 11 Décembre 2023

• #35

Attendez, on peut supposer que GND correspond au commun (borne n° 1 du schéma), mais rien ne le prouve (ou quelque chose m'a échappé (ce qui est toujours possible)).

Pour en avoir la certitude, il est possible de procéder de la manière suivante :

(les mesures suivantes sont à faire et à noter aussitôt)

1/ En laissant le bouton poussoir de l’interrupteur sorti :
- Mesure à l’ohmmètre entre VCC et VO
- Mesure à l’ohmmètre entre VCC et GND
- Mesure à l’ohmmètre entre VO et GND

2/ En maintenant le bouton poussoir de l’interrupteur enfoncé :
- Mesure à l’ohmmètre entre VCC et VO
- Mesure à l’ohmmètre entre VCC et GND
- Mesure à l’ohmmètre entre VO et GND

Lors de ces 2 séries de mesures identiques on doit avoir l’une d’entre-elle (et l’une seule) qui vous renverra à l’ohmmètre dans les 2 cas une valeur infinie.
Les 2 bornes concernées seront les bornes n°2 et n°3 du schéma d’interrupteur publié.
L’autre borne sera la borne n°1 (le commun) du schéma d’interrupteur publié.



A

adoni

• 12 Décembre 2023

• #36

si les mesures sont comme vous le dites, cela indiquerait que l.interrupteur est bon? Et que le.probleme serait à chercher ailleurs ?



Edmaison

• 12 Décembre 2023

• #37

Micad a dit:

Attendez, on peut supposer que GND correspond au commun (borne n° 1 du schéma), mais rien ne le prouve (ou quelque chose m'a échappé (ce qui est toujours possible)).

Cliquez pour agrandir...

Là il faut juste arrêté de polemiquer, et ouvrir un livre d'électronique de base....
"Gnd" est le commun, ce n'est même pas a débattre...

(Mais la démarche est bonne pour trouver le point commun des 2 contacts, c'est déjà ça )



Edmaison

• 12 Décembre 2023

• #38

adoni a dit:

si les mesures sont comme vous le dites, cela indiquerait que l.interrupteur est bon? Et que le.probleme serait à chercher ailleurs ?

Cliquez pour agrandir...

Les mesures peuvent être bonne, mais que les broches du contacteur ne fassent pas contact, (peu probable)

Il y a peu de chance que ce contact soit cassé. On entend encore le petit "clic" quand on lactionne ?

Testez entre 1et3.:
-sans action, lohmmetre donne proche de 0 ou 1ohm (petite valeur)
- avec action, lohmmetre donne une grande valeur /l'infini (ou OL : open loop)

Idem a l'inverse pour 1et2

Si oui, c'est que le contact fonctionne

Si le contact est bon et qu'il s'enclenche bien, s'emboîte bien, qu'il n'y a pas de problèmes mécaniques avec la porte, alors le problème vient p'tet de la carte qui interprète ce contact.

Ou alors on fait fausse route, et le soucis n'a pas de lien avec ce contact de porte (c'est toujours probable)



A

adoni

• 12 Décembre 2023

• #39

OK c est noté, je regarde à ça quand je rentre ce soir.
Merci



M

Micad

• 12 Décembre 2023

• #40

Edmaison a dit:

Là il faut juste arrêté de polemiquer, et ouvrir un livre d'électronique de base....
"Gnd" est le commun, ce n'est même pas a débattre...

(Mais la démarche est bonne pour trouver le point commun des 2 contacts, c'est déjà ça )

Cliquez pour agrandir...

Bonjour,

Adoni pose et se pose des questions pour ne faire prendre aucun risque à son appareil. Et c’est une démarche oh combien louable.

Les mesures que je proposais visaient simplement à lui permettre d’accéder par lui-même à une certitude sur l’emplacement de la borne n°1 du schéma sur son interrupteur de porte (merci au passage d’avoir précisé que la démarche proposée était bonne ! ).

Merci également d’avoir prolongé la démarche pour valider le basculement du contact interne .de 3 vers 2 et inversement (à ceci près toutefois que l’on ne sait pas, à priori, où se situe 3 et où se situe 2 sur l’interrupteur puisque l’on ne sait pas, à priori, auxquels des sigles ils correspondent sur l’interrupteur (là aussi c’est l’analyse des mesures qui permettrait de le déterminer pour le cas où ce serait utile pour la suite s’il est constaté que l’interrupteur fonctionne)).

Loin de moi donc l’idée d’une polémique stérile. Il s’agit simplement d’essayer de répondre le plus précisément possible aux interrogations du demandeur, tout en essayant d’avancer sur la résolution du problème.

Mais c’est vrai que cette démarche peut s’avérer quelquefois un peu longue et paraître parfois inopportune.
