Frigo americain aeg en panne

OK. Merci
Je ne trouve pas la sonde de degivrage. Pourriez vous me remontrer autrement svp?

Est ce que cela pourrais être le defrost timer?

J ai vu cela sur un tuto.

Mais je ne sais Las ou il se trouve

Ou alors un relais de demarrage du compresseur?

Ou c est ce que vous appeller inverter?

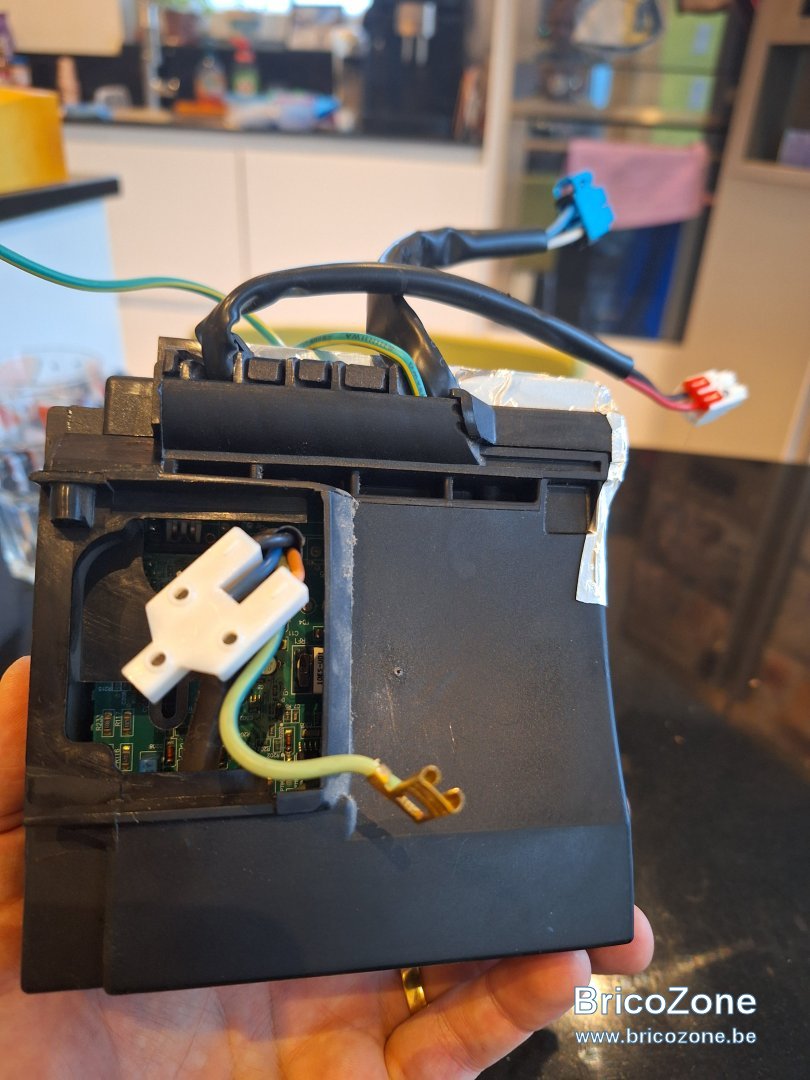

J ai demonter cette piece. J au cru comprendre sur un site qu il y avait un relais et un overload sedans. Possible?

Si je dois changer, il faut comma der toute la piece ou juste le relais et l overload?

D avance merci

Boila

Bonjour adoni,

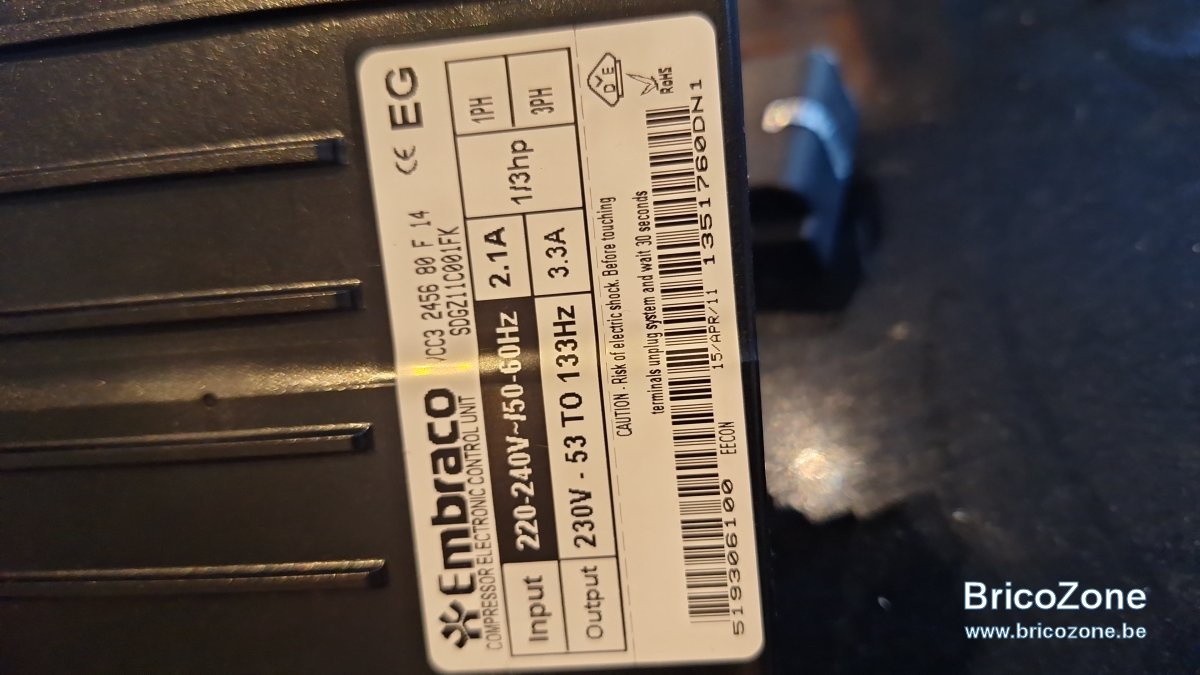

Comme indiqué il y a quelques jours, l'appellation anglaise de ce boitier est un inverter (onduleur en français) qui, à partir du 50 Hz ou 60 Hz de l'alimentation électrique domestique en 220-240v, produit une alimentation de 220v avec une fréquence pouvant évoluer de 53 Hz à 133 Hz (c'est bien ce qui est indiqué sur son étiquette descriptive).

Cette variation de fréquence (et donc la vitesse de rotation du moteur du compresseur) est obtenue en fonction de la tension de pilotage appliquée aux bornes des fils noir et rouge qui y sont connectés (tension pouvant évoluer de 0 à 15 volts).

Maintenant, lors de l'un de vos essais (en soumettant la sonde du réfrigérateur à une température voisine de 0°C), le compresseur a fonctionné pendant 25 mn.
Rien ne permet donc de dire que la panne vienne de cet Inverter ou du compresseur, puisqu'ils se mettent à fonctionner en fonction de l'évolution de la tension de pilotage. Et dans ce cas du froid est bien produit dans le compartiment congélateur !

Pour l'Inverter, s'il y avait une vérification à faire, ce serait un contrôle visuel de la carte électronique qu'il contient et notamment de vérifier si l'un des condensateurs qu'il contient (notamment les cylindriques à fond aluminium pré-fragilisé) ne serait pas endommagé.

il reste aussi que cet Inverter est bizarrement partiellement enveloppé d'un adhésif. Est-ce d'origine ou y a t'il déjà eu un problème avec ce boitier ?

Toujours est-il que je ne peux pas vous proposer tel ou tel remplacement de pièces sans avoir vraiment mis le doigt sur la cause du problème (et comme vous j'aimerais bien la trouver).

Cordialement

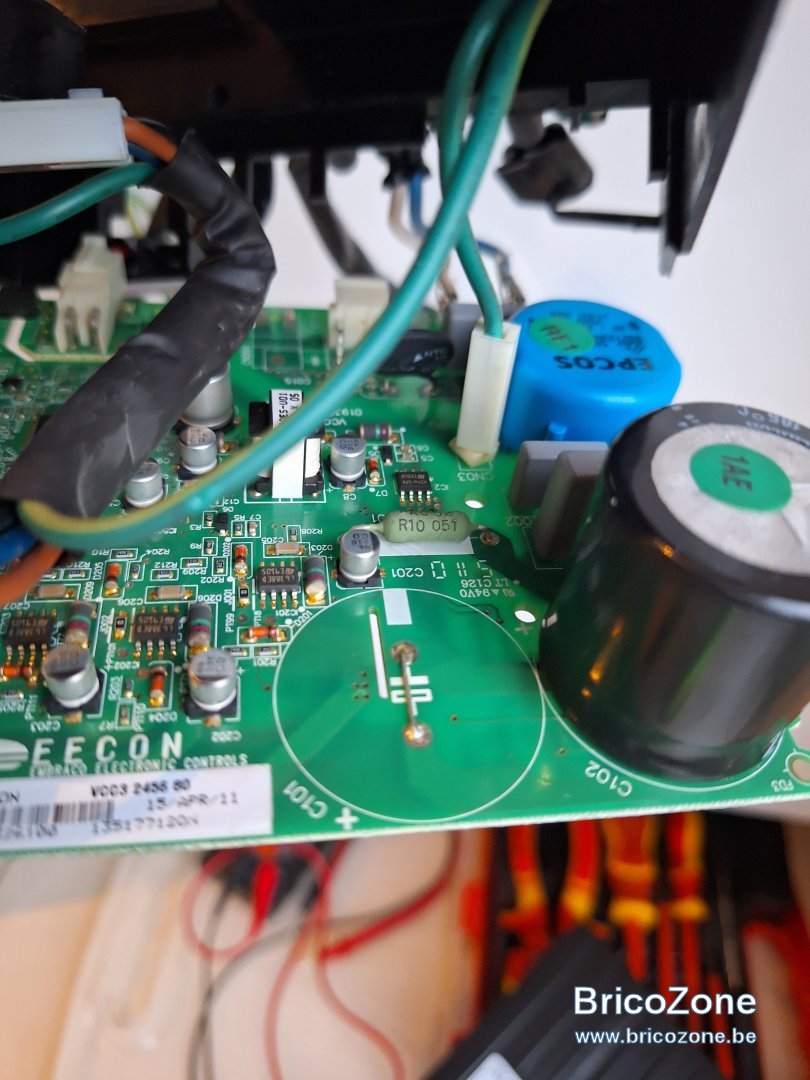

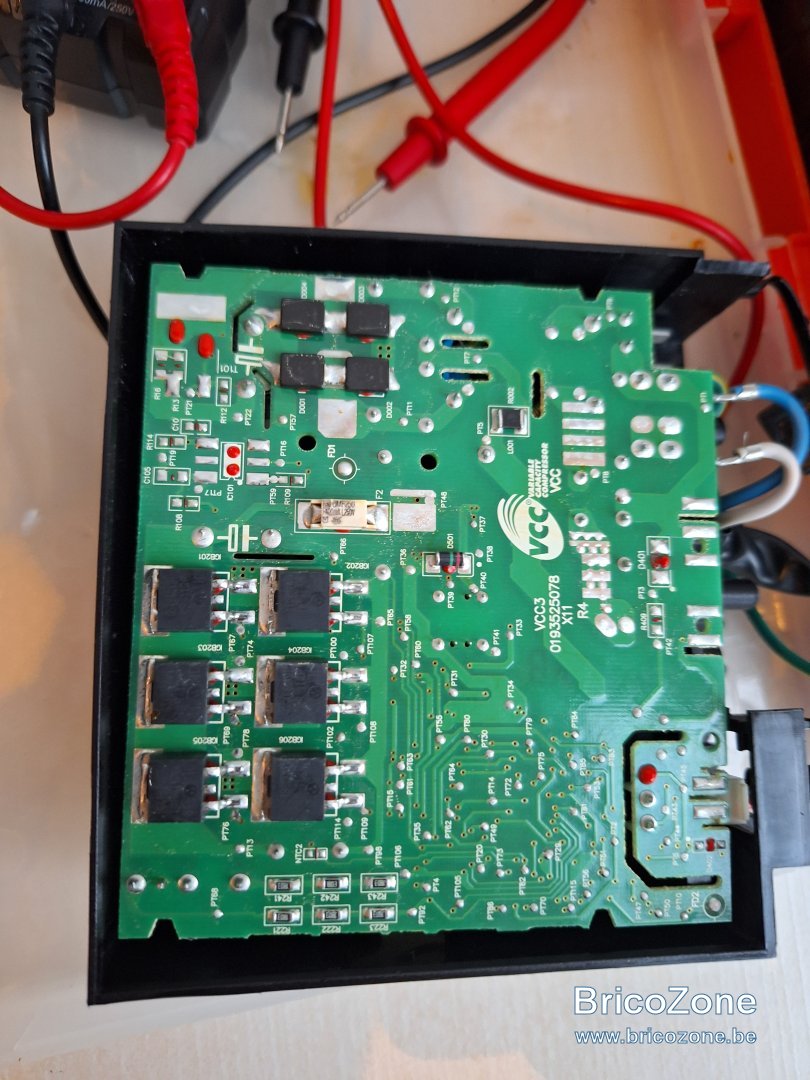

Voici d autre photo

Il est d origine, pas d intervention dessus.

La.sonde qui est like a cet inverter, c est laquelle? Degivrage? Pourriez vous me.reindiquer ou elle se trouve car je n arrive pas a la trouver. Partie frigo ou Congel?

Dans lnverter, c est pas un relais qui serait Mort?


Dernière reflexion, ne serait ce pas un ma que de gaz?

Encore merci pour vos réponses

Bon dimanche

« Il est d’origine, pas d’intervention dessus. »

Il s’agirait donc peut être d’une protection contre une éventuelle possibilité de condensation au dessus de l’inverter ?

« La sonde qui est like à cet inverter, c’est laquelle ? Dégivrage ? Pourriez-vous me réindiquer où elle se trouve car je n’arrive pas à la trouver. Partie frigo ou congel ? »

Il ne doit pas y avoir une sonde particulière en liaison avec l’inverter. Les températures mesurer par les différentes sondes sont exploitées par l’électronique de puissance située au dessus de l’appareil et celle-ci doit envoyer établir la tension qu’il faut aux bornes des fils noir et rouge de l’inverter pour piloter le fonctionnement du compresseur. Du moins, c’est comme cela que je le comprend et qu’il me semble que le problème vient plutôt des sondes ou de leur gestion par l’électronique de puissance.
Mais un autre avis serait bien utile !

Pour l’emplacement de la sonde de dégivrage, pourriez-vous publier une photo des parois de fond des compartiments friogo et congel.
L’évaporateur et la sonde sont à priori du côté congélateur, mais on doit pouvoir le confirmer avec les photos

« Dans lnverter, ce n’est pas un relais qui serait mort ? »

Là également, l’inverter et le compresseur fonctionnent lorsque qu’une tension supérieure à 5 v leur est appliquée aux bornes du circuit de pilotage.
Je ne crois donc pas trop à une défaillance de composants de cet inverter. D’autre part aucun des condensateurs cylindriques de la carte de l’inverter ne parait endommagé (ont-ils toujours toutefois leurs capacités nominales ?)

"Dernière réflexion, ne serait ce pas un manque de gaz ?"

Le compresseur a su produire du froid dans le compartiment congélateur dès que vous avez soumis la sonde du réfrigérateur à une température voisine de 0°C.
Il me semble qu’n manque de gaz ne l’aurait pas permis
Il y a toutefois un endroit critique sur le circuit : on peut noter une oxydation évidente de l’un des tuyaux cuivre de part et d’autre d’un plot anti-vibration devant le compresseur. Mais si cette zone fuyait, il n’y aurait pas production de froid du tout, je pense.

Cordialement

Super et encore merci pour vos reponses

Bonjour.
Je ne sais plus quoi faire. Je vais essayer de commander un inverter et essayer.

Vous savez ou je peux m en procurer un pas trop cher?

Vcc3 2456 80 f 14


Pour un remplissage de gaz, je sais le faire moi meme ou cela necessite des outils?

Merci bcp

Bonjour adoni,

Pour ce qui concerne l’Inverter, pour les raisons déjà invoquées, il ne me semble pas que ce soit l’Inverter qui serait défaillant.

Le problème me semblerait plutôt être un problème de sonde ou de gestion des températures par l’électronique, mais je n’ai ni le moyen, ni les connaissances nécessaires pour mieux cerner le problème.
Un soutien d’un intervenant du forum mieux informé sur le sujet, voire un service capable de faire un diagnostic des composants de la carte électronique, serait le mieux.

Pour ce qui concerne un remplissage du circuit de réfrigération avec le fluide frigorigène, il ne peut être réalisé que par un frigoriste qui doit mettre en œuvre une procédure bien précise qui n’est pas à la portée de tout un chacun.

Désolé de ne pas savoir aller au bout du sujet.

Bien cordialement

D accord c est noté.

Pourriez vous juste me dire ou je peux trou er la 3eme so de a tester car je n arrive pas a la trouver avec les dernier explication..

Coté congel?

La 3ème sonde, c'était la sonde de dégivrage.

Il me semble qu'elle se trouve du côté congélateur derrière un panneau qui masque l'évaporateur. Mais pour lever le doute, je vous avais demandé de publier une photo du fond de chaque compartiment Congélateur et Réfrigérateur.

Cordialement

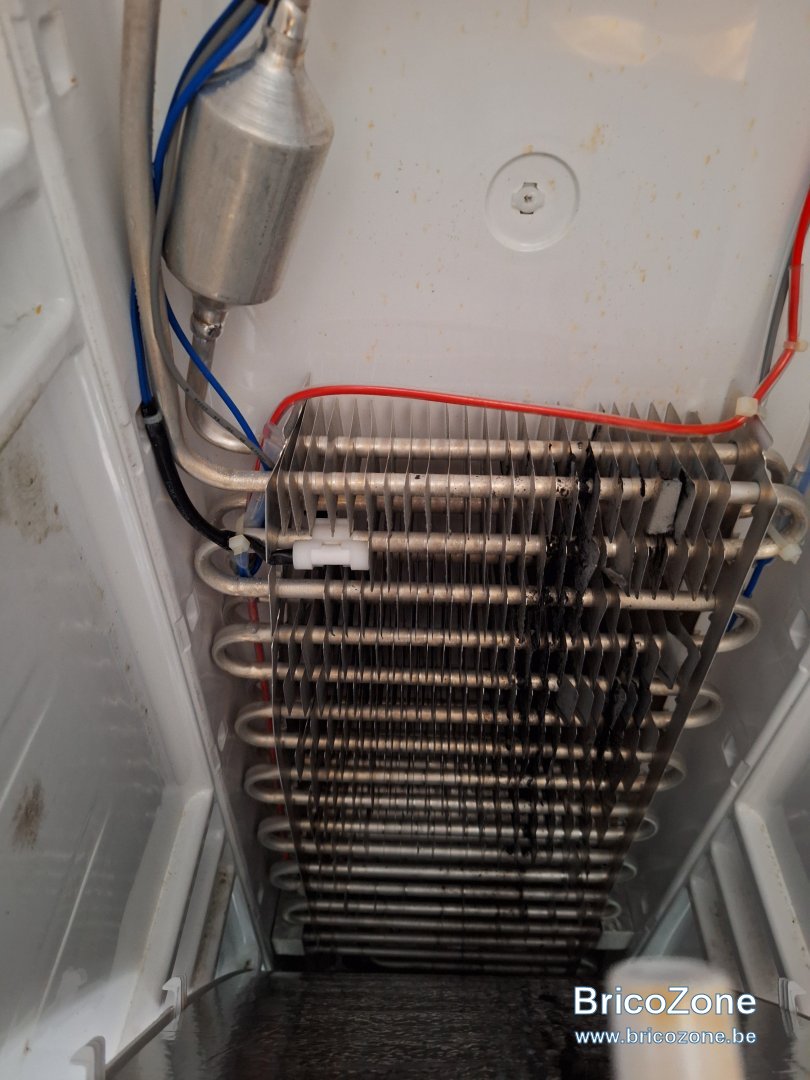

Est cela la sonde?

Bonjour adoni,

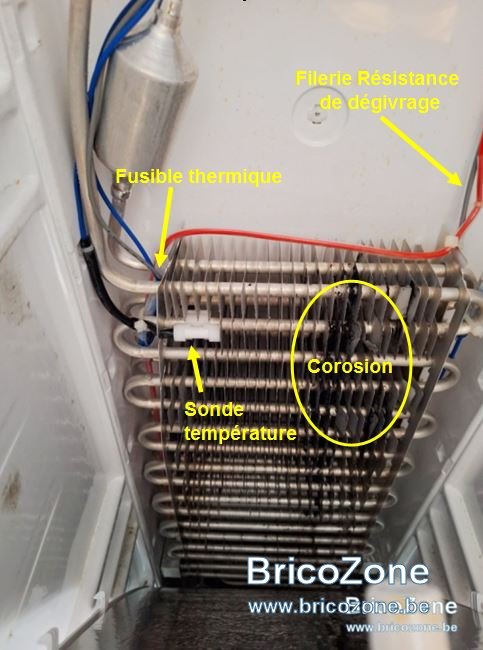

Ci-jointe en retour votre photo annotée pour mettre en évidence les 3 éléments participant au dégivrage de l'évaporateur.

Pour info, ce dégivrage est mis en route toutes les x heures et prend fin lorsque la sonde dite de dégivrage permet de constater que la température au voisinage de l'évaporateur est suffisamment remontée pour que le givre ait pu fondre et pour provoquer, dès lors, l'arrêt de la fonction de dégivrage.

Le fusible thermique a pour fonction de couper l'alimentation électrique de la résistance de dégivrage pour le cas où la sonde de dégivrage serait défaillante et ne provoquerait pas l'arrêt de la fonction dégivrage à la température prévue.
Ce fusible est passant en temps normal. Une fois qu'il a "fondu" sa résistance ohmique est infinie et il est à remplacer.

Nota : sur la photo ci-jointe, on aperçoit nettement une zone assez corrodée sur l'évaporateur, ce qui pourrait être une zone de fuite possible du fluide frigorigène (toutefois lors de l'un de vos essais il y avait eu production de froid pendant 25mn dans le congélateur, ce qui peut laisser penser que le cycle thermodynamique se ferait bien dans certaines conditions)

Cordialement

Micad a dit:

Ok, j'avais cru distinguer une brûlure ou une coulure à l'endroit de la flèche (image ci-dessous, mais ce n'était qu'un condensateur simplement incliné. incliné.

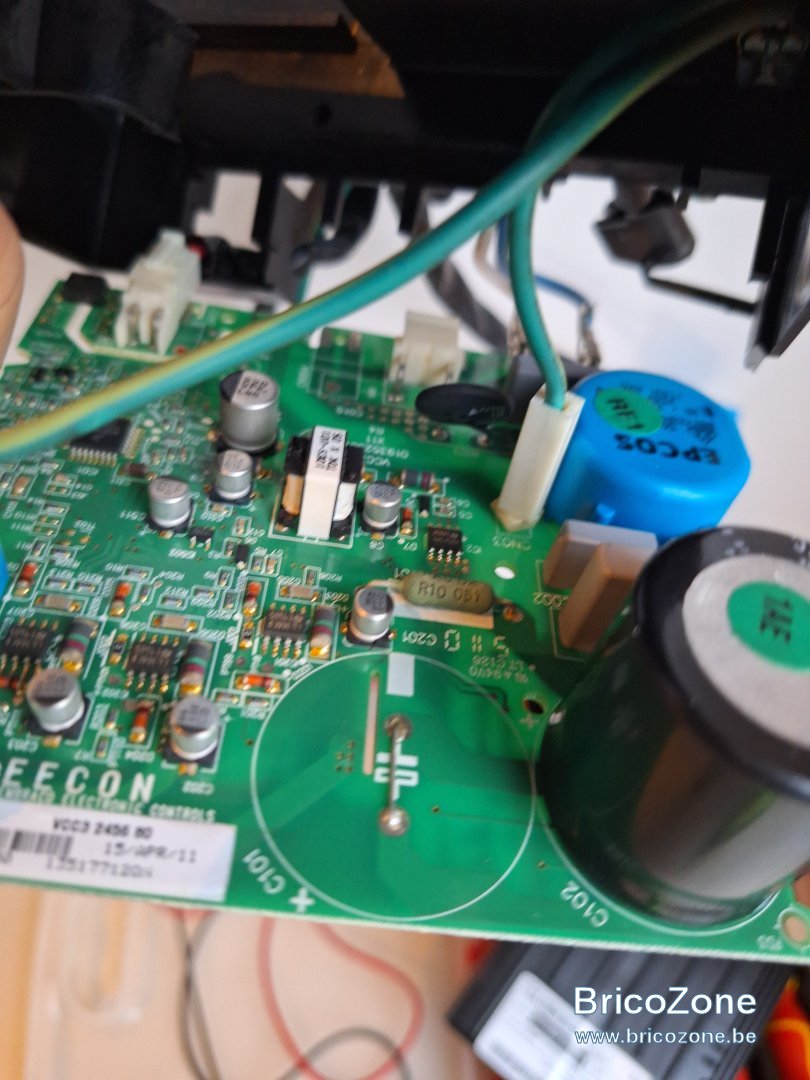

Ayant vu à quoi ressemble ce type de composant profitez-en pour vérifier si l'un d'entre-eux sur la carte ne serait pas gonflé ou dont le fond ne serait pas fissuré à l'endroit des traits de fragilisation volontaire.

Voir la pièce jointe 152298

Cliquez pour agrandir...

Micad.
Je me permets de déterrer ce post car j ai fait venir un reparateur aeg qui me.dit que ca vient à 99% de la carte mère ( mais ils n ont plus de pièce de rechange.

Bref ma question. Comment peut on savoir si la carte fonctionne correctement ou pas? Relais correct ou condensateur hs.
Merci d avance
