- #41
Bjr.
J ai testé
Alors que ce soit avec le bouton ouvert ou fermé,
VCC VO. PAS DE MESUURE
VCC GND PAS DE MESURE
VO GND 10,2
Cela semble bon?
Frigo americain aeg en panne
- Réparation - Electro Ménager
- Auteur du sujet adoni
- Date de début
Bjr.
J ai testé
Alors que ce soit avec le bouton ouvert ou fermé,
VCC VO. PAS DE MESUURE
VCC GND PAS DE MESURE
VO GND 10,2
Cela semble bon?
- #42
Bonjour,
Non, ce n'est pas vraiment bon (si toutefois les mesures ont été faites connecteur de l'interrupteur débranché) :
1/ D'une part (et c'est le plus important) les mesures ne devraient pas être identiques selon que le bouton de l'interrupteur est sorti ou rentré (si ces mesures sont confirmées, cela voudrait dire que le contact interne visible sur le schéma ne bascule pas)
2/ D'autre part, la résistance de 10,2 (ohms si la mesure a été faire avec un ohmmètre à calibrage automatique) est trop importante (elle aurait due être inférieure à 1 ohm, ce qui aurait correspondu à la résistance de contact cumulée des pointes de touches de l'ohmmètre sur les bornes externes de l'interrupteur + celle des contacts internes de l'interrupteur)
Il est possible que les contacts internes soient dégradés (présence éventuelle de scories)
>> Dites-nous tout de même si lorsque vous mettez les 2 pointes de touches de votre ohmmètre l'affichage est bien voisin de 0 ohm (c'est histoire de valider le fonctionnement de l'ohmmètre.
>> Et pour confirmation, refaites quand même les 2 séries de mesures, interrupteur déconnecté du réfrigérateur et dites nous ce qu'il en est.
Cordialement
Non, ce n'est pas vraiment bon (si toutefois les mesures ont été faites connecteur de l'interrupteur débranché) :
1/ D'une part (et c'est le plus important) les mesures ne devraient pas être identiques selon que le bouton de l'interrupteur est sorti ou rentré (si ces mesures sont confirmées, cela voudrait dire que le contact interne visible sur le schéma ne bascule pas)
2/ D'autre part, la résistance de 10,2 (ohms si la mesure a été faire avec un ohmmètre à calibrage automatique) est trop importante (elle aurait due être inférieure à 1 ohm, ce qui aurait correspondu à la résistance de contact cumulée des pointes de touches de l'ohmmètre sur les bornes externes de l'interrupteur + celle des contacts internes de l'interrupteur)
Il est possible que les contacts internes soient dégradés (présence éventuelle de scories)
>> Dites-nous tout de même si lorsque vous mettez les 2 pointes de touches de votre ohmmètre l'affichage est bien voisin de 0 ohm (c'est histoire de valider le fonctionnement de l'ohmmètre.
>> Et pour confirmation, refaites quand même les 2 séries de mesures, interrupteur déconnecté du réfrigérateur et dites nous ce qu'il en est.
Cordialement
Dernière édition:
- #43
- #47
L'ohmmètre est donc Ok et la résistance de contact interne de l'interrupteur est un peu trop importante.
Quant à l'interrupteur, si vous confirmez que les 2 séries de mesures sont strictement identiques, l'interrupteur ne fonctionne pas.
- #48
Effectivement, il faut y trouver une explication
- #50
C'est l'interrupteur seul qu'il faut tester. Débranché du frigo, pas les fils qui vont de l'interrupteur vers la carte mère du frigo
- #51
Oui oui ça j ai fait aussi. J ai testé les 2 interruptzur
Celui du frigo et celui du congélateur.
J ai 10.2 qd je touche vo gnd, qu il soit en position normale ou qd je pousse dessus.
Mais j ai exactement ma.meme chose que ce soit pour le bouton du frigo que celui de co gel
- #53
Ce n'est donc pas un simple interrupteur à fonctionnement "mécanique" comme pouvait le laisser penser le schéma.

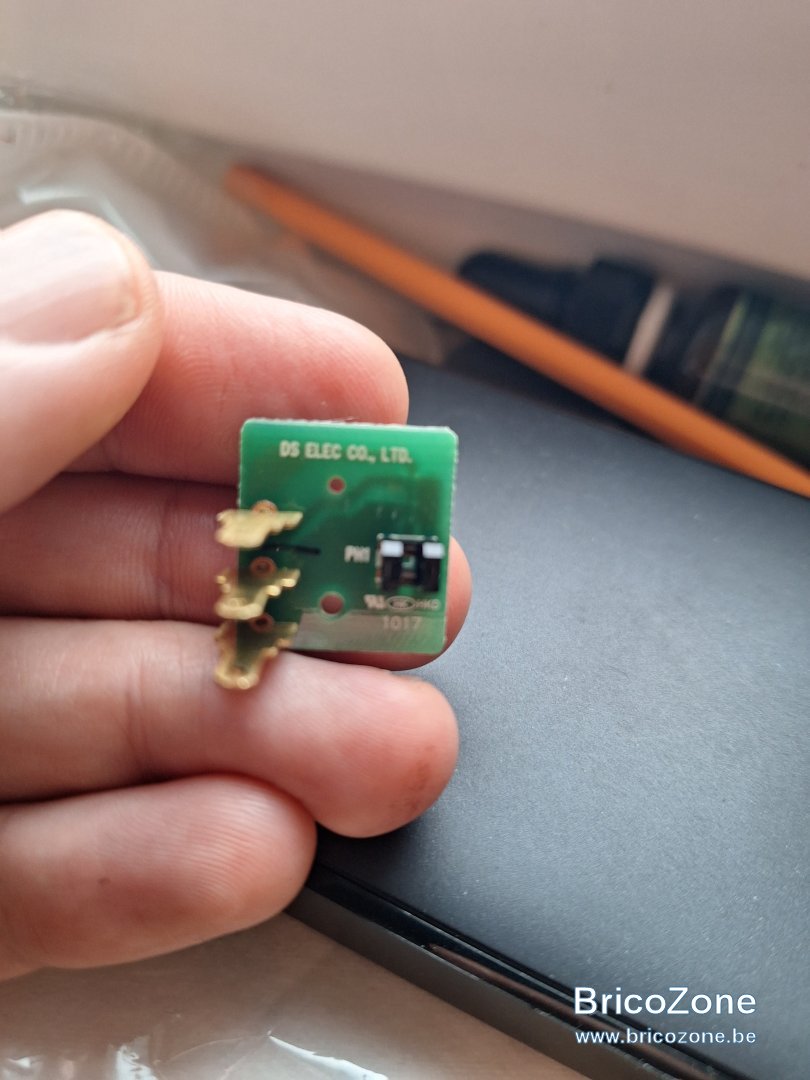

S'agissant d'une petite platine, ceci expliquerait que la mesure effectuée soit de 10,2Ω et non pas très voisine de 0 Ω (toutefois la photo n'est pas suffisamment nette pour que l'on puisse identifier les composant. Peut-on en avoir une autre plus nette ?).

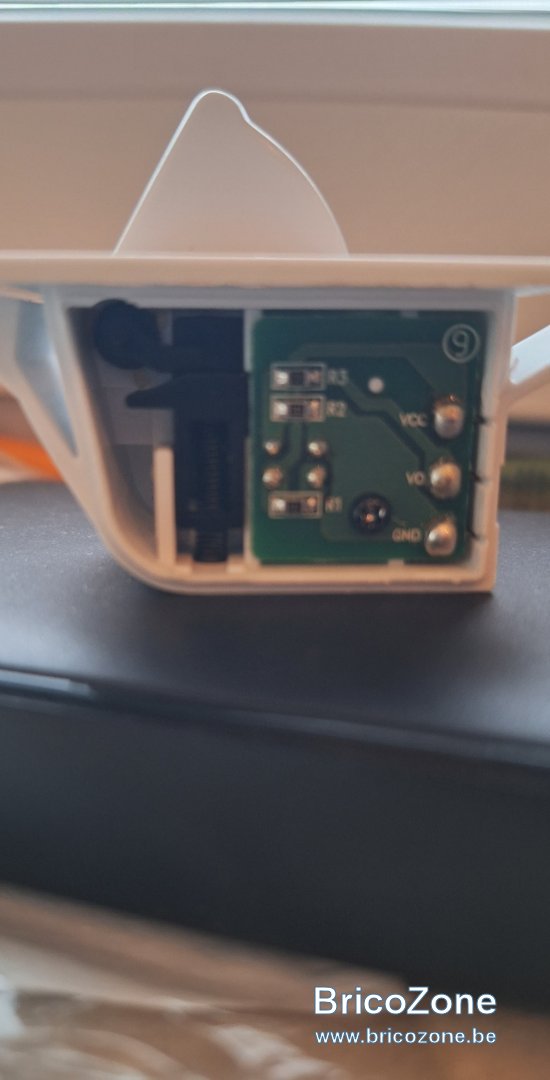

Une photo côté pistes de la platine serait également utile.
Reste à comprendre pourquoi la position du bouton poussoir ne change en rien les mesures effectuées
S'agissant d'une petite platine, ceci expliquerait que la mesure effectuée soit de 10,2Ω et non pas très voisine de 0 Ω (toutefois la photo n'est pas suffisamment nette pour que l'on puisse identifier les composant. Peut-on en avoir une autre plus nette ?).
Une photo côté pistes de la platine serait également utile.
Reste à comprendre pourquoi la position du bouton poussoir ne change en rien les mesures effectuées
- #56
Oui, un petit aimant qui passant devant les composants de la platine produirait une variation de l'intensité d'un courant envoyé dans le ou les composants de la platine.
L'interrupteur serait dans ce cas un capteur à effet Hall (capteur de présence sans contact) qui permettrait à l'électronique de l'appareil de savoir si la porte est ouverte ou fermée.
Il y a une bonne probabilité pour que ce soit un capteur de ce type.
Par contre, ce type de capteur ne se contrôle pas.
Avec une pièce métallique en acier (mais pas en en acier inox), vous devriez pouvoir vérifier s'il y a bien un petit aimant dans le poussoir ou la pièce qu’il actionne.
L'interrupteur serait dans ce cas un capteur à effet Hall (capteur de présence sans contact) qui permettrait à l'électronique de l'appareil de savoir si la porte est ouverte ou fermée.
Il y a une bonne probabilité pour que ce soit un capteur de ce type.
Par contre, ce type de capteur ne se contrôle pas.
Avec une pièce métallique en acier (mais pas en en acier inox), vous devriez pouvoir vérifier s'il y a bien un petit aimant dans le poussoir ou la pièce qu’il actionne.
- #57

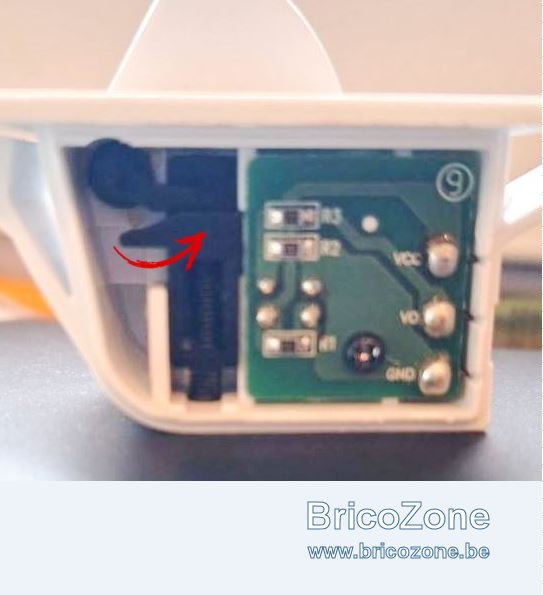

Pour compléter ma réponse précédente, le coulisseau indiqué par une flèche sur la photo suivante devrait être la pièce de l'interrupteur portant la masse magnétique.
Une simple pointe en acier approchée du coulisseau (ou d'une éventuelle partie du coulisseau masquée par la platine sur la photo) devrait permettre de valider son existence.
PS : Surtout, interrompez tous test de pontage des fils de l'interrupteur
Une simple pointe en acier approchée du coulisseau (ou d'une éventuelle partie du coulisseau masquée par la platine sur la photo) devrait permettre de valider son existence.
PS : Surtout, interrompez tous test de pontage des fils de l'interrupteur
Dernière édition:
- #58
Bonjour adoni,
Pour valider qu’il s’agit bien d’un capteur à effet Hall, merci de confirmer que le coulisseau de ce contacteur de porte comporte bien une petite masse magnétique.
Si c’est bien cela, contrairement à mon idée première d’impossibilité de contrôle, ce capteur devrait fonctionner de la façon suivante et pouvoir être contrôlé :
- Le capteur étant connecté sur sa filerie et le frigo alimenté électriquement, une tension d’environ 5 volts continu devrait lui être appliqué entre les bornes Vcc et Gnd (le + sur Vcc et le - sur Gnd)
- Ensuite, selon que le poussoir est sorti ou enfoncé, on devrait trouver une tension nulle ou voisine de 2,5 volts continu entre les bornes Vo et Gnd (à déterminer toutefois selon quelle position du poussoir)
Ce sont ces dernières valeurs qui sont utilisées par l’électronique du frigo pour détecter une porte ouverte ou fermée.
On est bien loin de la représentation schématique d’un interrupteur à contacts physiques publiée sur un site (sans doute vendeur du capteur)
Pour valider qu’il s’agit bien d’un capteur à effet Hall, merci de confirmer que le coulisseau de ce contacteur de porte comporte bien une petite masse magnétique.
Si c’est bien cela, contrairement à mon idée première d’impossibilité de contrôle, ce capteur devrait fonctionner de la façon suivante et pouvoir être contrôlé :
- Le capteur étant connecté sur sa filerie et le frigo alimenté électriquement, une tension d’environ 5 volts continu devrait lui être appliqué entre les bornes Vcc et Gnd (le + sur Vcc et le - sur Gnd)
- Ensuite, selon que le poussoir est sorti ou enfoncé, on devrait trouver une tension nulle ou voisine de 2,5 volts continu entre les bornes Vo et Gnd (à déterminer toutefois selon quelle position du poussoir)
Ce sont ces dernières valeurs qui sont utilisées par l’électronique du frigo pour détecter une porte ouverte ou fermée.
On est bien loin de la représentation schématique d’un interrupteur à contacts physiques publiée sur un site (sans doute vendeur du capteur)
- #60
Bonjour,
Approchez une pointe en acier par exemple (ou autre, mais pas en acier inox) de l'endroit indiqué par une flèche sur la dernière photo transmise (réponse #57).
L'aimant ne serait sûrement pas très puissant, mais vous devriez tout de même voir tout de suite si la pointe est attirée ou non
Approchez une pointe en acier par exemple (ou autre, mais pas en acier inox) de l'endroit indiqué par une flèche sur la dernière photo transmise (réponse #57).
L'aimant ne serait sûrement pas très puissant, mais vous devriez tout de même voir tout de suite si la pointe est attirée ou non
