Growatt Perte de puissance autour de 250v ( Etude de décrochages )

N

NicolasBr

  • #1
Bonjour à la communauté,

Je vous décris ma situation car je fais face à quelques décrochages ces derniers temps.

Installation/onduleurs 1 : 4 micro-onduleurs de 730w chacun, ils sont connectés sur le câble fourni par le fabricant, cad 4 mètres de 3g2.5², ce 3g2.5² est connecté dans un tableau secondaire sur un disjoncteur de 20A qui lui-même est relié au compteur principal à l'aide d'un 3g6² sur 50 mètres

Installation/onduleur 2 : onduleur central de 2000w relié en 6² sur 16 mètres au compteur principal

Ce que je remarque, c'est que ce matin vers 10h25, l'onduleur 2 décroche alors que l'installation 1 ne décroche pas.
Voyez ci-dessous les différents graphiques de production,

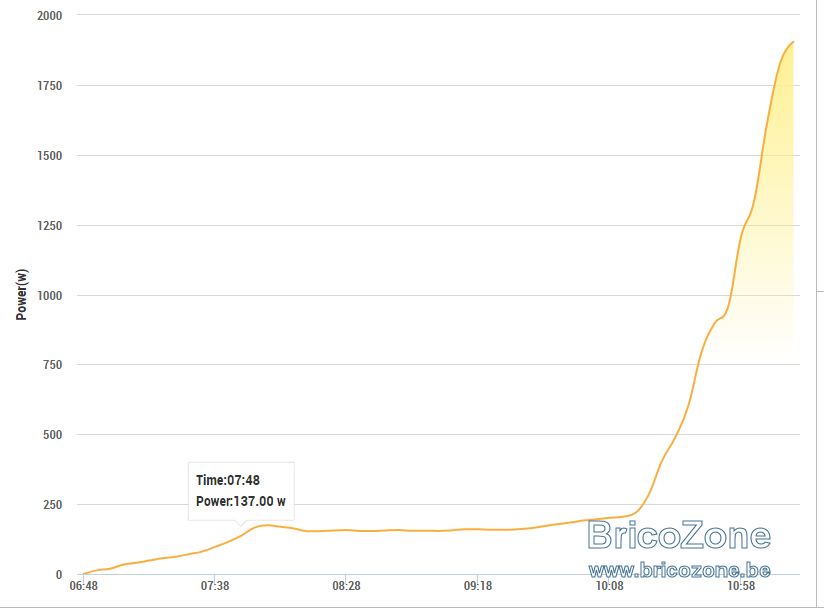

Graphique onduleurs 1

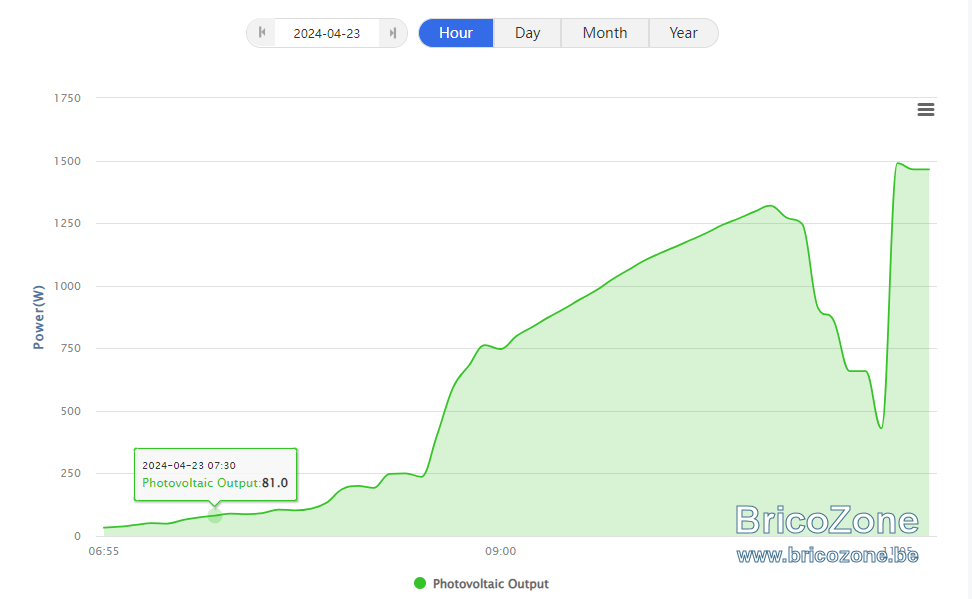

Graphique Onduleur 2


Voici les tensions du réseau de ce matin.

8h22 - 234v
8h52 - 240v
8h58 - 239.7v
9h48 - 244.8v
10h - 246.2v
10h14 - 247.1v
10h25 - 247.7v
10h33 - 248.6v
10h45 - 248.4v
11h25 - 248.5v

Remarque : vers 11h, j'ai lancé un boiler électrique de 2500 watt connecté directement au tableau principal et l'onduleur 2 produit normalement, ce que l'on voit bien sur le graphique.

Est-ce que l'installation 1 doit augmenter de trop sa tension pour pouvoir envoyer la production sur le réseau ?
Pensez-vous que connecter les micro-onduleurs directement en 6² et non le câble 3g2.5 du fabricant solutionnerai le problème ?

Où est-ce plus un problème de tension générale du réseau ?

Merci d'avance,

  • #2
Quelle est, en charge, la différence de tension mesurée au niveau des onduleurs et celle mesurée au niveau du compteur?

  • #3
Le graphique ne montre pas nécessairement un décrochage mais une baisse de rendement.

Pas d'ombrage ? Pas de gros nuages ? Est-ce récurrent ou est-ce la première fois ?

Si décrochage il y a, vous devriez voir un message d'erreur le signalant dans les logs de votre onduleur.

Pour rappel : les décrochages se produisent lorsque la moyenne sur 10 minutes de la tension atteint(?)/dépasse(?) 253v ou une valeur immédiate de je-ne-sais-plus-combien-de-volt-mais-supérieure-à-ces-253v.

  • #4
Oui, c'est une baisse de rendement qui arrive fréquemment, l'onduleur adapte la puissance car la tension se rapproche des 253v et plafonne souvent à environ 400watts autour de 250v. Pas de gros nuages ce matin.

Concernant les mesures de tension, je l'ai mesurée avec un multimètre sauf l'onduleur 2 qui l'indique sur l'écran.



Autre test à un autre moment :

Tension réseau avec production et consommation boiler = 250 v
Tension réseau sans production et sans consommation = 249 v

Merci,

  • #5
Les paramètres de l'onduleur 2 sont bien régléssur la norme correcte?

  • #6
Oui j'ai sélectionné Belgique lors de l'installation.

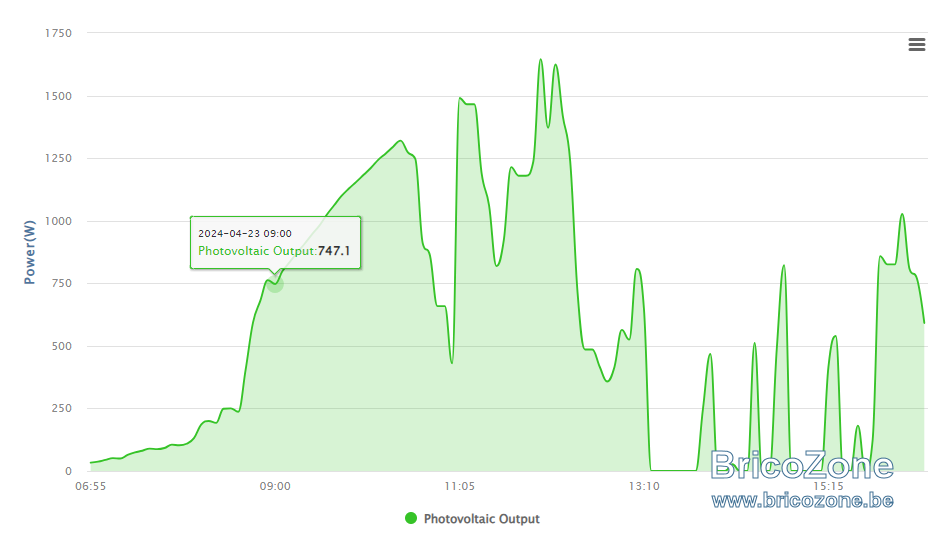

Je suis rentré dans les entrailles de l'onduleur et de l'application, j'ai retrouvé ce jour un maximum de 251.7 volts de tension réseau renseigné par l'application mais voici le graphique avec tous les décrochages .... de cette journée ... ce n,'est pas logique ... il y a bien un valeur renseignée de limite 10 min de tension réglée à 253 volts mais çà a l'air de décrocher à une tension plus basse. J'ai retrouvé d'autres valeurs dans l'application dont des limites de tension High qui étaient sur 253 volts, je les ai modifiées à 264.5 volts. Pas facile de s'y retrouver dans ces codes growatt ? ! ?


On verra si celà fonctionnera mieux demain ...

  • #7
NicolasBr a dit:
Oui j'ai sélectionné Belgique lors de l'installation.
Je suis rentré dans les entrailles de l'onduleur et de l'application, j'ai retrouvé ce jour un maximum de 251.7 volts de tension réseau renseigné par l'application mais voici le graphique avec tous les décrochages .... de cette journée ... ce n,'est pas logique ... il y a bien un valeur renseignée de limite 10 min de tension réglée à 253 volts mais çà a l'air de décrocher à une tension plus basse. J'ai retrouvé d'autres valeurs dans l'application dont des limites de tension High qui étaient sur 253 volts, je les ai modifiées à 264.5 volts. Pas facile de s'y retrouver dans ces codes growatt ? ! ?
Voir la pièce jointe 160041

On verra si celà fonctionnera mieux demain ...
Cliquez pour agrandir...

Si Resa ou Ores passe par là, ils déconnecteront votre installation du réseau. ;)

  • #8
Je ne comprends pas votre message, voici les règles à ne pas dépasser : 253v sur 10 min et 264.5 v en instantané.
J'ai justement réglé sur 264.5 v en instantané.

Vu sur site ORES :

Une surtension, c'est-à-dire une tension dépassant la limite maximale de 253V sur une période de 10 minutes et instantanément lorsque la tension dépasse 264,5V, peut entraîner une déconnexion de l'onduleur, ce qui empêche le client de consommer l'énergie produite et de l'injecter sur le réseau. De nombreux facteurs peuvent en être la cause, que ce soit un dysfonctionnement technique, une augmentation soudaine de production d'électricité ou des phénomènes naturels.

  • #9
Assurez vous bien d'être sur les bonnes valeurs par rapport au timing.

  • #10
Pour moi tu n'as pas décroché au alentour de 10h30-11h
Mais à 13h10 oui

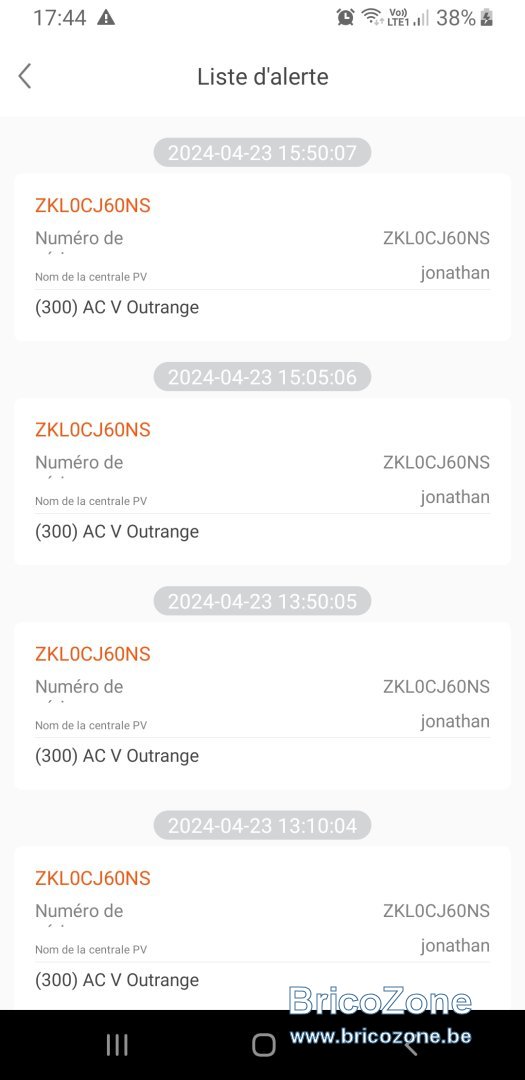

Normalement dans l'application growatt tu peux voir les messages d'évènements, c'est chez moi aujourd'hui...:pensive:




  • #11
C'est anormal de devoir fixer les seuils toi même. C'est une faute grave de Growatt si les seuils ne sont pas corrects...

Tu as quoi comme paramètres ?

  • #12
Salut Jean Phi,

J'ai donc sélectionné paramètre réseau Belgique sur l'onduleur même au moment de l'installation.
Après lecture des réglages de l'onduleur pour suite de perte de puissance et/ou décrochages observés récemment, il me semble que tout soit bien configuré pour la Belgique.

Néanmoins, j'ai retrouvé une valeur de 253 volts pour ce paramètre "53" Vac high que j'ai changé en 264.5 volts hier soir. En effet, l'onduleur semble décrocher instantanément après atteinte des 253 volts et non attendre 10 min avant de décrocher. L'onduleur semble également adapter sa puissance quand il approche les 250 volts.



Le paramètre "80" est quant à lui bien à 253 volts, je ne l'ai pas modifié car c'est la protection de dépassement des 253 volts sur 10 min.



Je déduis donc que le paramètre "53" surpasse le paramètre "80" et fait décrocher l'onduleur instantanément à 253 volts.

Difficile d'analyser ce jour si le paramètre "53" a de l'influence sur la production/perte de puissance car le soleil ne se montre pas comme hier :grinning:.

Une connaissance à un onduleur de marque SMA configuré pour la Belgique, et son onduleur dépasse bien les 253 volts pendant maximum 10 min

Wait and see quand il y aura du soleil ! Pour l'instant aujourd'hui, je n'ai pas dépassé les 250,2 volts.

  • #13
Disons qu'il faudrait être certain de la fonction de chaque paramètre.

Et ce serait quand même étonnant qu'en ayant choisi la bonne norme régionale les paramètres ne soient pas corrects.

(mais selon ce que vous voyez, ça semble en effet suspect)

  • #14
NicolasBr a dit:
Salut Jean Phi,

J'ai donc sélectionné paramètre réseau Belgique sur l'onduleur même au moment de l'installation.
Après lecture des réglages de l'onduleur pour suite de perte de puissance et/ou décrochages observés récemment, il me semble que tout soit bien configuré pour la Belgique.

Néanmoins, j'ai retrouvé une valeur de 253 volts pour ce paramètre "53" Vac high que j'ai changé en 264.5 volts hier soir. En effet, l'onduleur semble décrocher instantanément après atteinte des 253 volts et non attendre 10 min avant de décrocher. L'onduleur semble également adapter sa puissance quand il approche les 250 volts.

Voir la pièce jointe 160091

Le paramètre "80" est quant à lui bien à 253 volts, je ne l'ai pas modifié car c'est la protection de dépassement des 253 volts sur 10 min.

Voir la pièce jointe 160092

Je déduis donc que le paramètre "53" surpasse le paramètre "80" et fait décrocher l'onduleur instantanément à 253 volts.

Difficile d'analyser ce jour si le paramètre "53" a de l'influence sur la production/perte de puissance car le soleil ne se montre pas comme hier :grinning:.

Une connaissance à un onduleur de marque SMA configuré pour la Belgique, et son onduleur dépasse bien les 253 volts pendant maximum 10 min

Wait and see quand il y aura du soleil ! Pour l'instant aujourd'hui, je n'ai pas dépassé les 250,2 volts.
Cliquez pour agrandir...

J'ai également un growatt
Tu à trouver ou les réglages que tu mentionne?

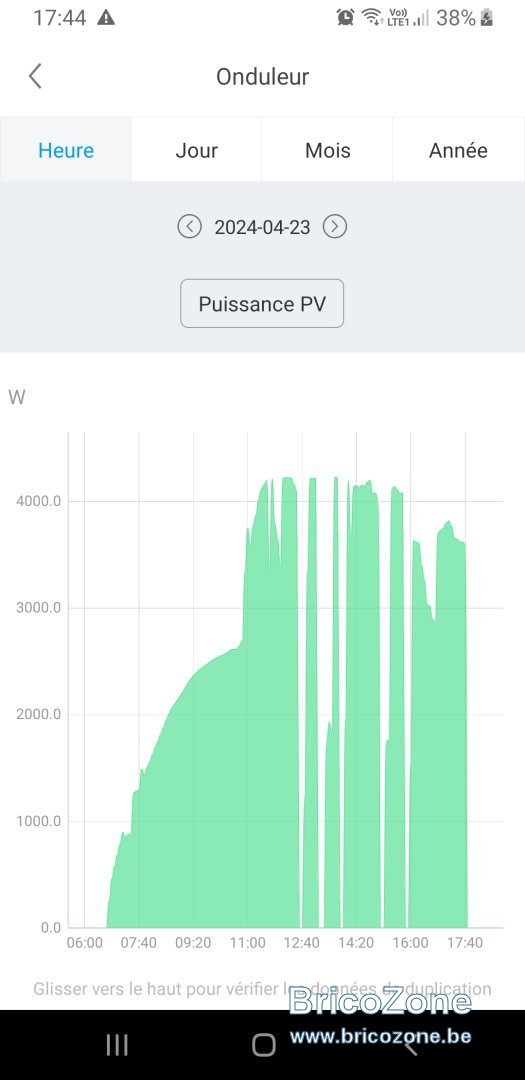

Car j'ai également pas mal de décrochage voire images plus haut et du coup je me demande si j'ai pas le même problème que toi...
Et n'ai jamais vue la tension dépassée les 253v:confused:

  • #15
La tension devrait en effet pouvoir temporairement dépasser les 253V...

Ce serait intéressant de voir si c'est un souci global. Les valeurs du C10/11 sont pourtant inchangées depuis 2012...

  • #16
Le soleil a bien tapé un instant, ce que j'ai modifié ne change rien à la perte de puissance entre 250v et 253v.
J'arrête de faire l'apprenti sorcier et j'ai remis les paramètres d'usine de l'onduleur avec sélection du pays Belgique.

J'ai envoyé un mail support de Growatt, je vous tiens au courant.

Le problème le plus notable est que je passe de 2000w de production à environ 400w quand je rapproche des 252v.
J'ai fait baisser la tension du réseau en allumant un boiler pour arriver à environ 249v et là je retrouve mes 2000w.

  • #17
Il y a probablement un paramètre comme chez Huawei qui permet de faire baisser la puissance pour éviter les décrochages. Comme la chute de tension sur la ligne est fonction de l'intensité du courant l'onduleur module sa puissance pour diminuer le courant lorsqu'il s'approche des limites.

Chez Huawei la modulation est totalement programmable.

  • #18
NicolasBr a dit:
Le problème le plus notable est que je passe de 2000w de production à environ 400w quand je rapproche des 252v.
Cliquez pour agrandir...
Il est (pour ma part) préférable de réduire la production durant le temps nécessaire que se retrouver à zéro durant de longues minutes lorsque la moyenne OV dépasse la limite.

Sans compter que ça réduit les pics de surtension au sein de l'habitation, l'électroménager appréciera. :)

Reste à trouver comment adapter les paramètres sur un groWatt (que je connais malheureusement très mal) pour optimiser

  • #19
Marc72 a dit:
Il est (pour ma part) préférable de réduire la production durant le temps nécessaire que se retrouver à zéro durant de longues minutes lorsque la moyenne OV dépasse la limite.

Sans compter que ça réduit les pics de surtension au sein de l'habitation, l'électroménager appréciera. :)
Cliquez pour agrandir...

Oui, il faut être raisonnable.

Je pense avoir trouvé le paramètre qui règle la puissance de production qui est en fait entre 248.4 volts et 253.0 volts et il est à 20% de puissance ! celà coïncide avec la production qui stagne à 400 watts ( sur 2000 watts crête ) quand la tension se trouve dans cette fourchette , ce qui correspond à exactement 20%.

Celà veut donc dire qu'à partir de 248.4 volts, je produit 400w max.
Comparé à mes autres onduleurs, il me semble que c'est une grosse perte.

Ces paramètres sont facilement modifiables chez Fronius ou SMA , pour Growatt, celà n'a pas l'air si facile ...

J'en parle au support de Growatt.

  • #20
Si cela peut aider, chez Huawei c'est linéaire (à tester chez GroWatt)

Genre si on spécifie 250V = 100% et 260V = 0%, à 254V ce sera à 60%, 255V à 50%, 256V à 40%, ...

Si c'est également le cas chez GroWatt je peux assurer que ça va sauver plus de production que ça n'en perdra.
(et si par palier, voir combien de paliers il est possible de spécifier pour obtenir quelque chose de ± linéaire)
