Growatt Perte de puissance autour de 250v ( Etude de décrochages )

  • #41
calbe a dit:
Je ne vois qu'un morceau des images, tu peux mettre tout le texte ?
Et t'es de la signification de ces paramètres ?
Si une norme correspondant à un pays est déjà sélectionnée il est possible que ces changements soient sans effet.
Cliquez pour agrandir...

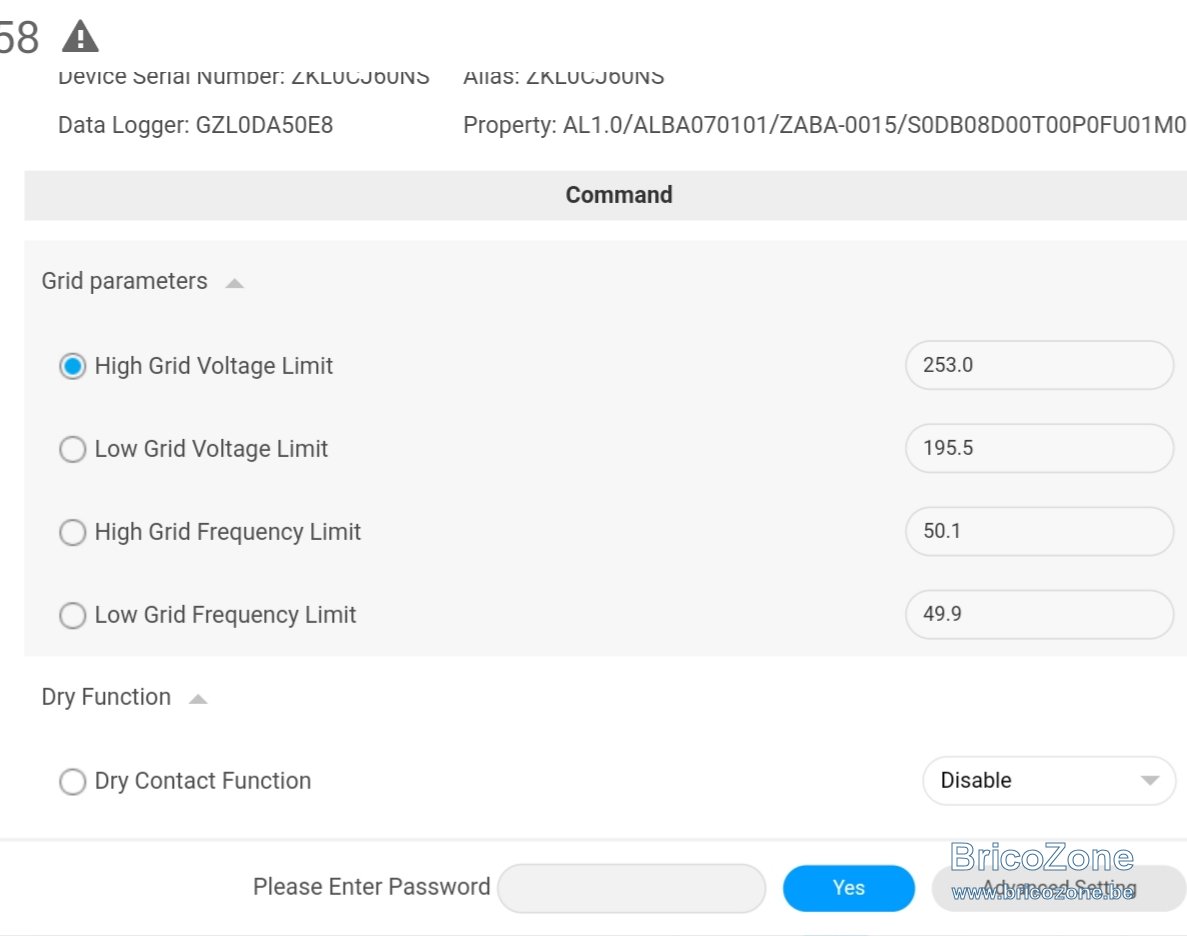

C'est écrit " Ac voltage high" et ça correspond à "Grid voltage high limit
protect"

Onduleur est encodé sur Belgique donc normalement il doit fonctionner en fonction des caractéristiques de la Belgique :oops:

  • #42

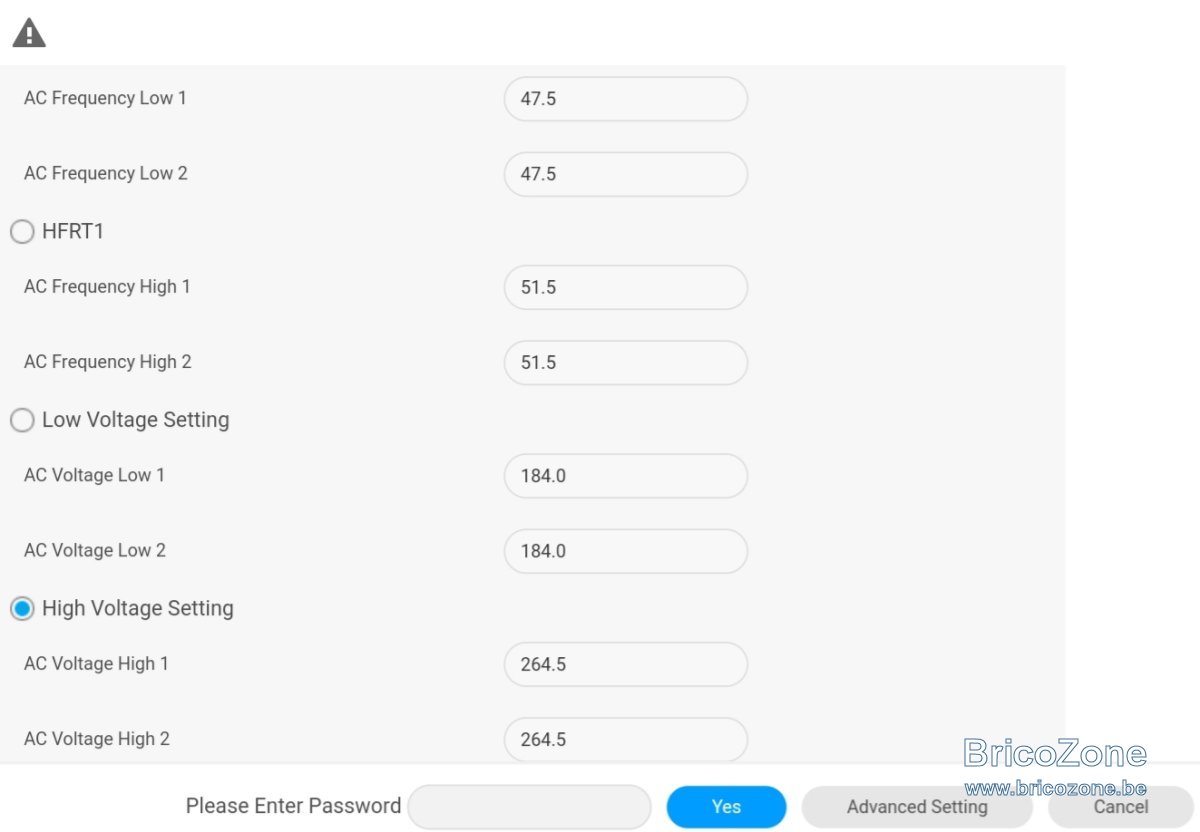

J'ai peut-être un problème d'affichage mais je vois 2 images coupées avec d'un côté une limite haute et basse pour le réseau et ensuite des doubles seuils hauts et bas, sans autre info difficile de savoir quelles sont les paramètres appliqués ou non.

  • #43
calbe a dit:
J'ai peut-être un problème d'affichage mais je vois 2 images coupées avec d'un côté une limite haute et basse pour le réseau et ensuite des doubles seuils hauts et bas, sans autre info difficile de savoir quelles sont les paramètres appliqués ou non.
Cliquez pour agrandir...




  • #44
Aujourd'hui je suis à la maison et j'ai un peu surveillée l'onduleur pendant que je rangeais la cave et j'ai remarqué que l'onduleur se coupe dès que la tension attein les 252,7v puis redémarre après 1 minute.

Il doit avoir un paramètre qui est mal réglé quelques part mais où : unamused:

  • #45
J'ai un peu fouillé et ne trouve pas de manuel avec ces paramètres, dans les réglages du pays ou de la norme il n'y a pas une option de réglages personnalisés ?
Et l'installateur ne peut pas t'aider s'il connaît cet onduleur ?

  • #47
C'est juste le protocole de communication Modbus, ça ne dit pas comment se fait la configuration.

  • #48
Non mais à partir de la 8ème page tu a les code qui modifie les paramètres
Exemple le 80 c'est la tension max sur 10min

  • #49
La j'ai modifié le paramètre 65 " Grid high voltage limit
connect to Grid"

Le problème c'est qu'on ne sais pas voir sur quel valeur sont les paramètres, il n'y a pas de tableau pour toutes les valeurs.

  • #50
Oui c'est la liste des paramètres mais sans explications, et il a parfois jusque 3 limites différentes.

  • #51
Effectivement il n'y a pas d'explication sur les paramètres, le problème c'est de savoir qui fait quoi.

  • #52
@Marc72 @jeanphi500
Vous me confirmez que l'onduleur dois se couper quand il y a un pic de max 264,5v et quand la moyenne dépasse les 253v pendant 10 minutes ?

Le paramètre modifié hier n'a rien changé, j'ai encore décroché à 252.7v

  • #53
Oui c'est bien la norme.
Et reprise après 1 minute sous les 253 V.

Les seuils sont de 10% et 15% au dela de la tension de référence de 230V.

  • #55
Bonjour à tous,

Après avoir cherché longtemps j'ai fini par remarquer que les onduleurs Growatt (en tout cas les plus récents) sont mal réglés pour la Belgique.
En accédant aux réglages installateur on peut voir que la tension de décrochage instantanée est réglée sur 253v au lieu de 264,5, ce qui provoque des décrochages trop tôt ou une perte de puissance. La moyenne sur 10min est bien réglée sur 253v, ce qui est correct.
A savoir que le graphique de tension du réseau qu'on retrouve sur server.growatt.com indique la tension sur des moyennes de 5min. Donc si il y a un pic a 253 il n'apparaitra pas forcément mais votre onduleur décrochera quand même.
Le mien se bridait a 450w alors que la tension ne dépassait pas les 250v.

Changer les réglage via l'application Shinephone ou l'interface web ne fonctionne pas... Pour régler ça j'ai branché un pc à l'onduleur avec une clé USB=>RS485 dans les connections 3 et 4 de la prise SYSCOM avec un cable UTP que j'ai dénudé.

Tout est expliqué dans la vidéo ici :

Pour télécharger le logiciel Shinebus ainsi que les pilotes pour la clé USB j'ai trouvé ça dans la description de cette vidéo :
Dans cette même vidéo il est expliqué comment changer la tension de décrochage en instantané.

En espérant que ça puisse en aider certains.

  • #56
@Mastaz93 :

Bonjour,

Quel modèle de Growatt est concerné dans votre cas ?

J'ai justement déniché quelques situations (growatt mono) où les productions sont correctes par temps moyen mais ne décollent jamais vraiment par temps idéal.
Ca pourrait ± correspondre car tous étaient aux limites de la surtension (±250~251V) et ça expliquerait en bonne partie le phénomène.

Bref ... il va me falloir bricoler un câble (merci pour la doc)

  • #57
J’ai un modèle TL-XH.

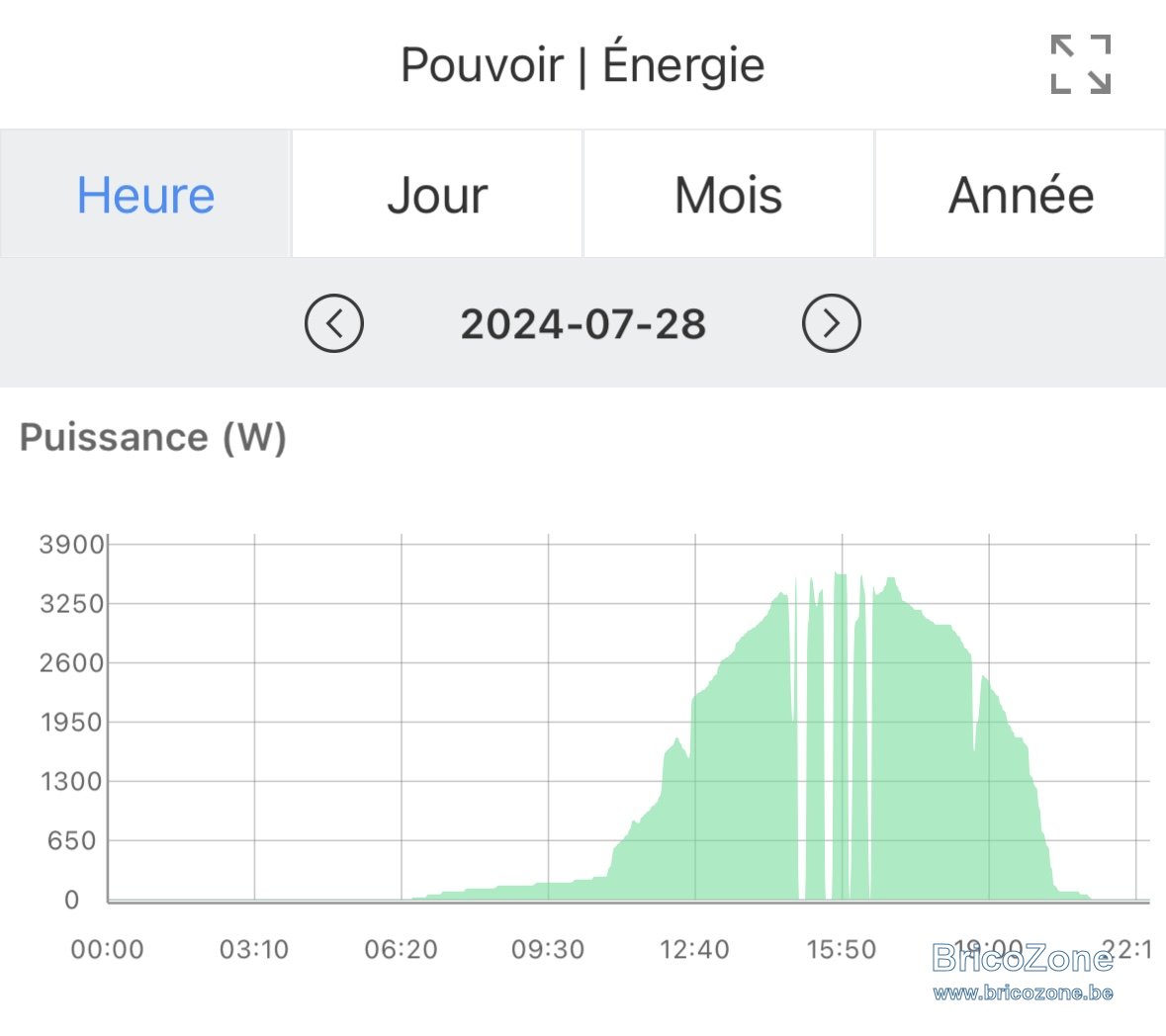

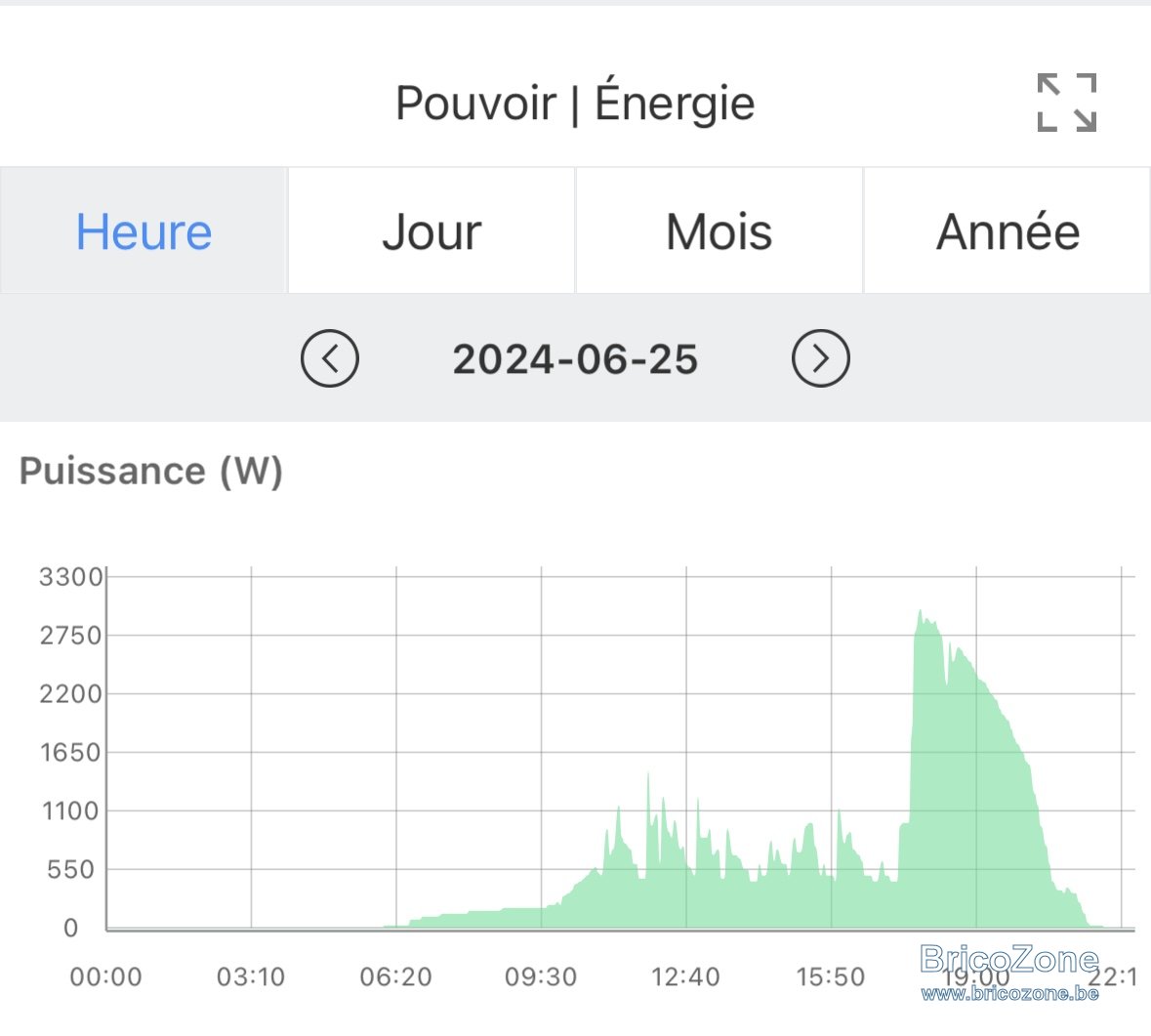

Pour donner une idée voici 2 journées ensoleillées (avant/après).




  • #58
Merci !
Je regarderai plus en détail les modèles concernés et stats vs centrales de référence demain.

  • #59
Bonjour,

Pour info, j'ai également eu des problèmes sur un MIC 2000TL-X 1.

Bav,

  • #60
Ici les 2 onduleurs concernés sont des MIN 2500TL-XH et MIN 3000TL-XH

Si le soucis s'avère exact j'espère qu'une solution "de masse" sera disponible.

Bonne journée à tous.
