Effectivement le problème est sur la source froide il faut +/- 12.7 kW avec un débit de 162 litres minute comme ici seulement +/- 800 m (+/- pour d’avoir une marche de sécurité) en réalité j’ai plus de 800 m, mais je ne comptabilise pas les 200 m de 63 qui arrive au nourrisse en plus des 800m de 32…
Le fabriquant de la PAC pense que le problème est dans la vitesse d’échange 9.7m3/h dans 800m de 32 ne permet pas d’avoir un échange dans le tube avec le problème des tubes type PE qui ont un mauvais pouvoir calorifique de nature.
Après je souligne un point que actuellement le bac technique n’est pas remblayer de terre ce qui implique que les 12 circuits arrivent dans le bac avec des tuyaux en contact avec l’aire sur +/- 2m donc perte en période froide même si isolation le tuyau n’est pas comme dans la terre j’imagine…

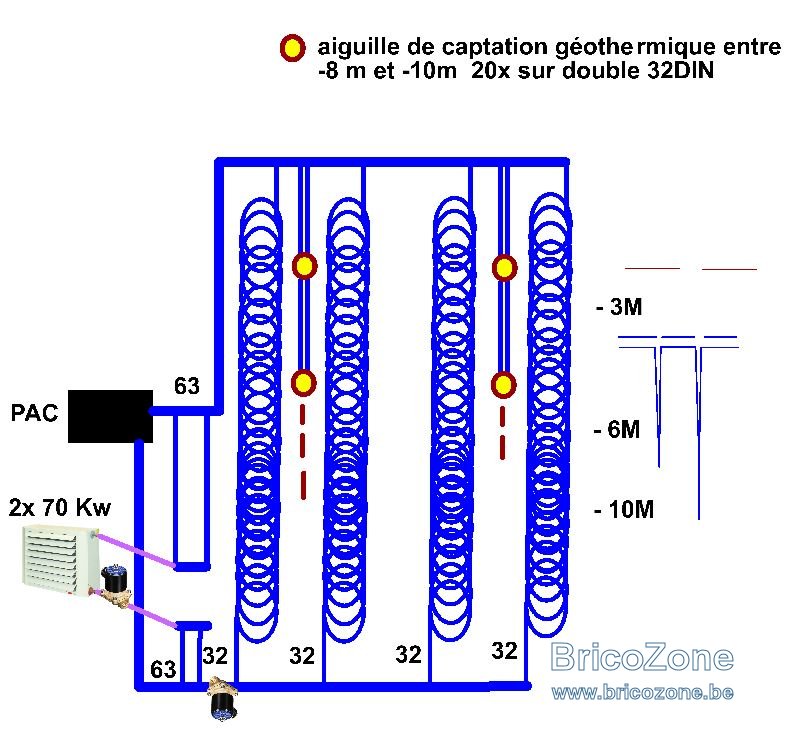

Petit schéma du principe actuel 8 lignes de 32 raccordent sur un 63 qui arrivent à la PAC 4 lignes en boucle à +/- terre (-3m) et 2 x2 en série sur 20 aiguilles de captation géothermique enfoncées entre -6 et -10m on peut ajouter à la valeur d’enfouissement entre -0.6 à – 0.9m après on a ajouté un tapis de terre pour le jardin à niveau.
On trouve également 2 tubes directs de 32 sur une autre nourrice de 63 prévue pour l’ajoute d’option de captation (si problème) et comme problème cela tombe bien !
Sur cela on retrouve encore 2 groupes aérotherme d’aire/eau de 70KW soit 140 KW pour les périodes où la température de l’air est supérieure à la source froide une régulation prend en charge la gestion de température sur les différentes sources et assure une sélection automatique.
Dans le principe s’ajoute également un principe qui permet de recharger la source froide avec les 2 groupes aérotherme de 140Kw exemple température air à 25C° un circulateur boucle… Si la PAC ne ne fonctionne pas en clim ou chauffage…
Voilà pour la source froide actuelle

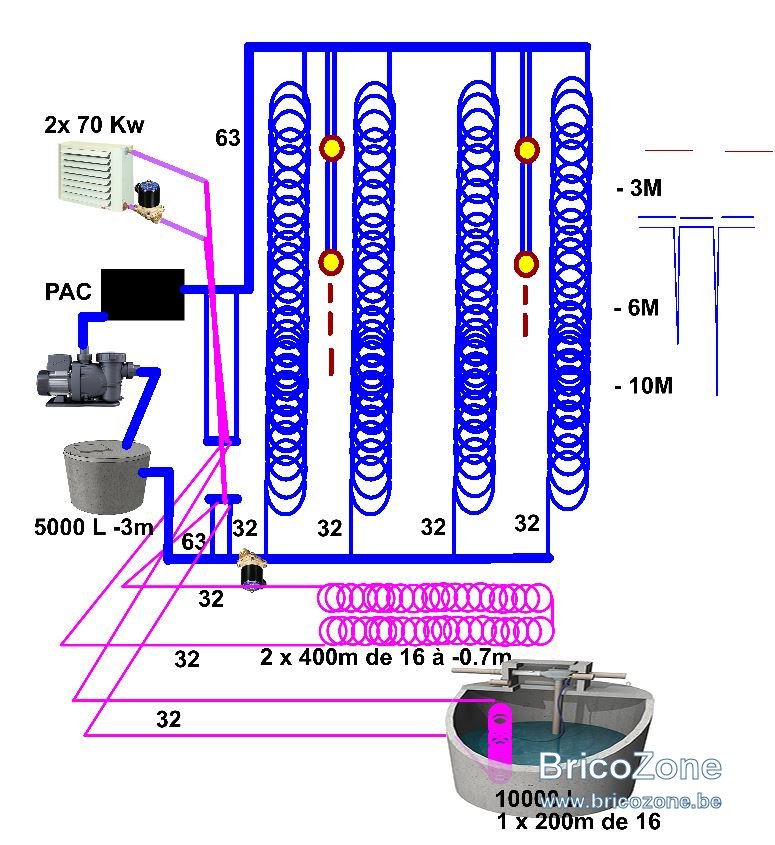

Comme problème actuelle de débit trop rapide l’idée sera d’ajouter 600 m de tube multicouche plus thermiquement efficace que du PE qui enregistre une isolation naturelle le multicouche inclus une couche d’aluminium et une résistance mécanique les 600 m de 16 sera installer en zone hors gel à +/- - 0,7m soir 600 x 10w 6kW
sera place 200 m de 25 dans la citerne de 10.000 litres soit 100 kW de réserve avec une captation par tube (échangeur) de 200 m soit estimation 40 w de rendement +/- 8 kW point de question comment évaluer cela ? Donc extrapolation à 2x la valeur normale maximale de 20.
Enfin un tampon froid de 5000 litres a -3m qui fonctionnera en boucle sur le système la valeur comme
kenny82 explique 1 kW par m3 et degré si on prend une valeur de bas de 6c° et haut de 12c° 5x1 5kW x 6 et 12 entre 30 et 60 kW qu’il faut pondéré pour moi qu’elle ne s’ajoute pas, mais équilibre le système pour la question des 9.7 m3/h
En résumé la situation permettra d’avoir 1600 m de tube avec une valeur théorique de 16 kW il semble difficile d’évaluer la zone de captation atypique ? Ce qui rend finalement la situation complexe à la différence d’une simple zone horizontale a-0.8 m et le du principe de rendu w/m2
